APD1050H 눈사태 감지기

증폭된 광수신기

APD1050H 눈사태 감지기

사용 지침

외관 및 인터페이스 설명

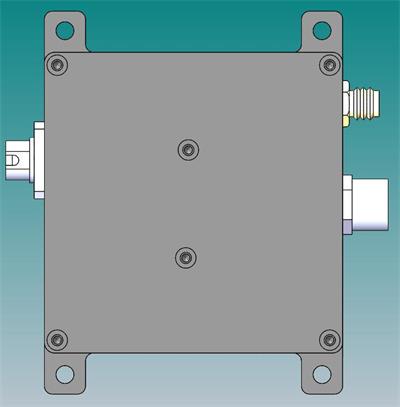

모듈의 모습은 아래 그림과 같습니다.

왼쪽 인터페이스는 광 입력 인터페이스(FC), 오른쪽 위는 전원 입력 인터페이스(M8), 오른쪽 아래는 신호 출력 인터페이스(SMA)입니다.

맞춤형 전원 케이블은 아래 그림과 같습니다.

그림 2-2 매칭된 전원 케이블

그림의 왼쪽 끝은 감지기 모듈 연결부이며, 오른쪽에 있는 3개의 전원 케이블 연결 방법을 나타내는 라벨이 부착되어 있습니다. 케이블은 PVC 재질이며, 최대 전류는 3A이고 전선 규격은 24AWG입니다. 핀 정의는 Thorlabs 및 Newport 감지기 모듈의 전원 케이블과 완전히 일치하며, 서로 호환하여 사용할 수 있습니다.

전기 사양

1. 이중 전원 공급 제품: ±12V(갈색/빨간색: +12V, 검은색: GND, 파란색: -12V). 300MHz 이하 제품의 경우, 최소 전원 공급 전압은 ±8V까지 낮출 수 있으며, 최대 전압은 ±15V를 초과해서는 안 됩니다(검출기 라벨과 본 설명서의 내용이 상이할 경우, 본 설명서가 우선합니다). 1GHz 이상 제품의 경우, 공급 전압은 ±12V를 초과해서는 안 됩니다. 또한, Honghai 스위칭 전원 공급 모듈 JMD10-D12를 테스트 전원 공급 모듈로 구매할 수 있습니다. 이 모듈은 실내에서 사용할 경우 검출기 성능을 보장할 수 있습니다. 실외에서 사용할 경우 직접 평가하십시오. 정상 작동 시 검출기 모듈의 전류는 100mA 미만입니다.

단일 전원 공급 제품: 5V~12V(갈색/빨간색: +12V, 검은색: GND, 파란색: 플로팅). 정상 작동 시 감지기 모듈의 전류는 100mA 미만입니다.

2. 출력 인터페이스: SMA(암);

3. 출력 임피던스: 50Ω;

4. 최대 출력 전압:

500MHz 이하 제품: ±3.6V(@High Z), ±1.8V(@50Ω);

1GHz(포함) 이상의 제품: ±1V (@50Ω).

5. 스펙트럼 응답 범위: 900nm-1700nm;

6. 검출기 반응성: >0.95A/W @1550nm;

7. 광 입력 진폭은 포화 전력을 초과해서는 안 됩니다.

성능 매개변수

성능 테스트 지침

1. 테스트 광원의 FC 커넥터 조건이 다르기 때문에 각 검출기의 삽입 손실이 일정하지 않고 검출기 응답의 테스트 결과도 약간씩 다릅니다.

2. 검출기의 트랜스임피던스 이득은 출력 부하가 고임피던스일 때 계산됩니다. 출력 부하가 50Ω이면 이득은 공칭값의 절반으로 감소합니다.

3. 검출기 잡음 및 상승 시간의 측정 결과는 다음 조건에서 얻어졌습니다.

a: 오실로스코프 입력 임피던스 50Ω;

b: 오실로스코프 대역폭은 전체 대역폭(≥1GHz)입니다.

c: 오실로스코프 시간 기준은 100ns/div로 설정됩니다(참고: 노이즈는 시간 기준에 따라 크게 달라집니다).

4. 시험 주변 온도: 23℃±5℃;

5. 상대 습도 테스트: 35%±15%;

6. 테스트 작동 전압: ±12V;

단위 검출기(APD1050H)의 일반적인 테스트 매개 변수

그림 3-1 전기 성능 요약

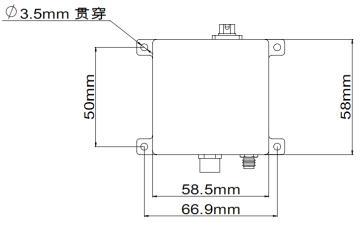

기계적 치수
