5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR 플러그인 LGX 박스 215*150*20MM

디지털 전환 시대에 고속, 안정적이며 유연한 통신 네트워크에 대한 수요는 전례 없는 수준입니다. 수동 광 네트워크(PON)는 현대 통신 인프라의 초석으로, 가정용 광대역부터 기업용 네트워크까지 다양한 애플리케이션을 지원합니다. 증가하는 대역폭 요구를 충족하고 미래 지향적인 네트워크를 보장하기 위해 5CH WDM(5채널 파장 분할 다중화)을 GPON, XGS-PON, NG-PON2, RF 비디오 및 OTDR과 통합하여 광섬유 사용을 극대화하고 서비스 제공을 향상시키는 포괄적인 솔루션을 제공합니다.

  • 제품 상세 정보

5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR 플러그인 LGX 박스 215*150*20MM

FW-3G-LGX02-GXNVO

RF 비디오

특징: RF 비디오 기술은 광섬유를 통해 아날로그 비디오 신호를 전송하여 고품질 비디오 콘텐츠를 제공할 수 있도록 합니다. PON 기술과 함께 통합 비디오 서비스를 제공하기 위해 자주 사용됩니다.

적용 시나리오: RF 비디오는 케이블 TV 네트워크, VOD 서비스 등 고품질 비디오 전송이 필수적인 애플리케이션에 널리 사용됩니다. PON 네트워크와 완벽하게 통합되어 데이터 및 비디오 서비스 모두에 대한 포괄적인 솔루션을 제공할 수 있습니다.

OTDR(광 시간 영역 반사계)

특징: OTDR은 광섬유망의 고장 진단 및 유지관리에 사용되는 도구로, 광섬유의 파손, 손실, 반사 지점을 감지할 수 있습니다.

적용 시나리오: 광섬유 네트워크의 설치, 유지관리, 문제 해결에 널리 사용되어 네트워크의 안정성과 성능을 보장합니다.

장점

  • 대역폭 증가: 파장 채널을 추가하면 광섬유의 전송 대역폭이 크게 증가합니다.
  • 비용 효율성: 별도의 광섬유를 추가하지 않고도 네트워크 용량을 늘려 배포 비용을 절감합니다.
  • 유연성: GPON, XGS-PON, NG-PON2, RF 비디오, OTDR 등 다양한 PON 기술의 공존을 지원합니다.

애플리케이션

제품 패널

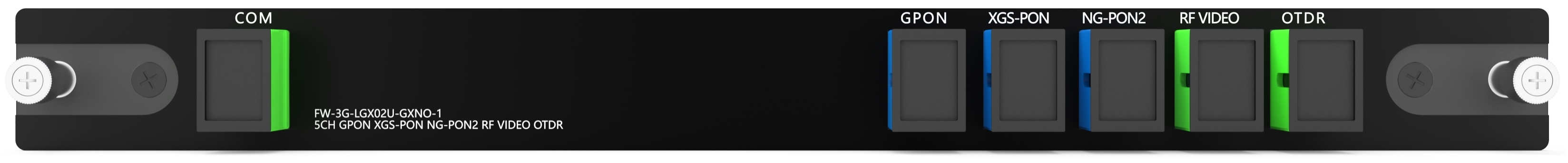

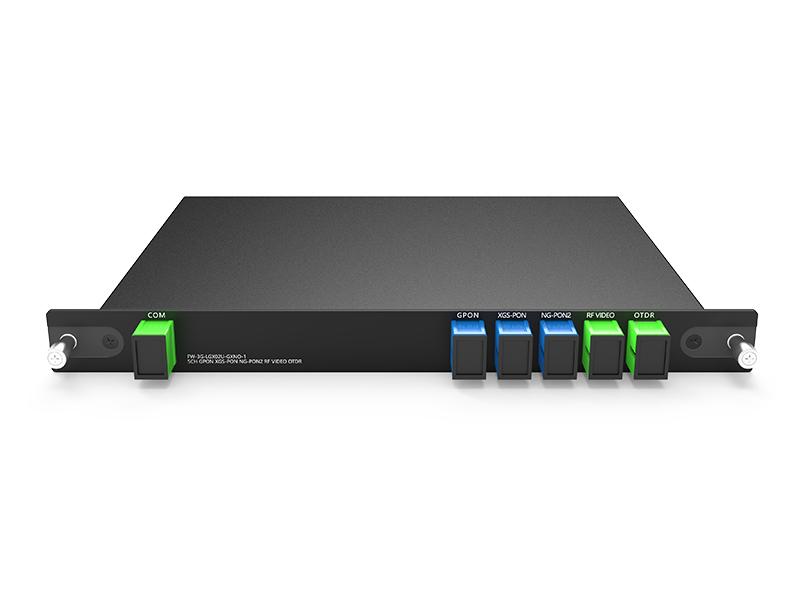

5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON SC/UPC, COM RF 비디오 OTDR SC/APC 플러그인 LGX 박스 215*150*20MM

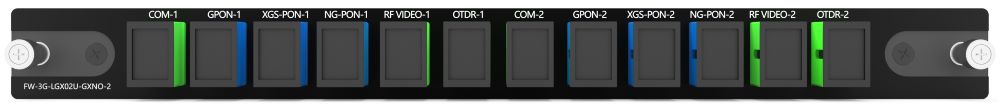

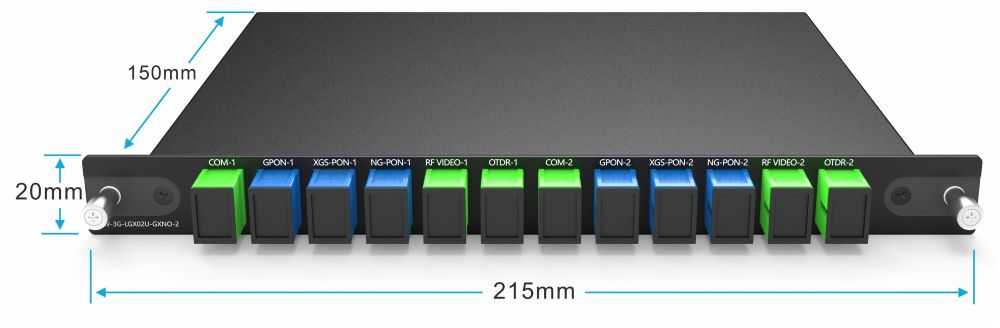

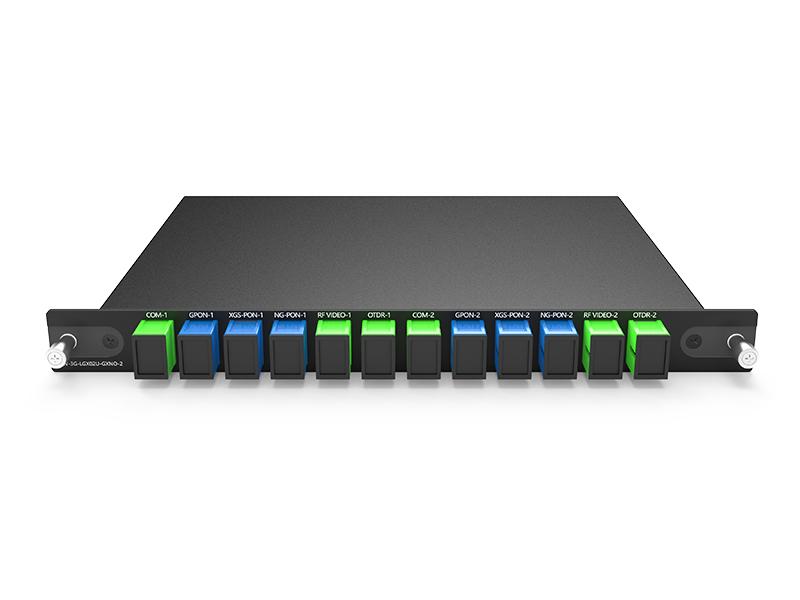

2X5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON SC/UPC, COM RF 비디오 OTDR SC/APC 플러그인 LGX 박스 215*150*20MM

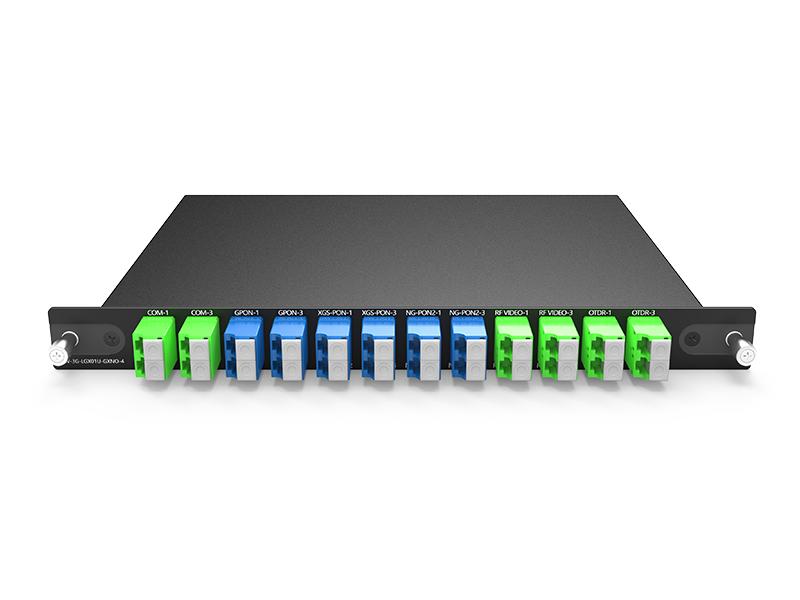

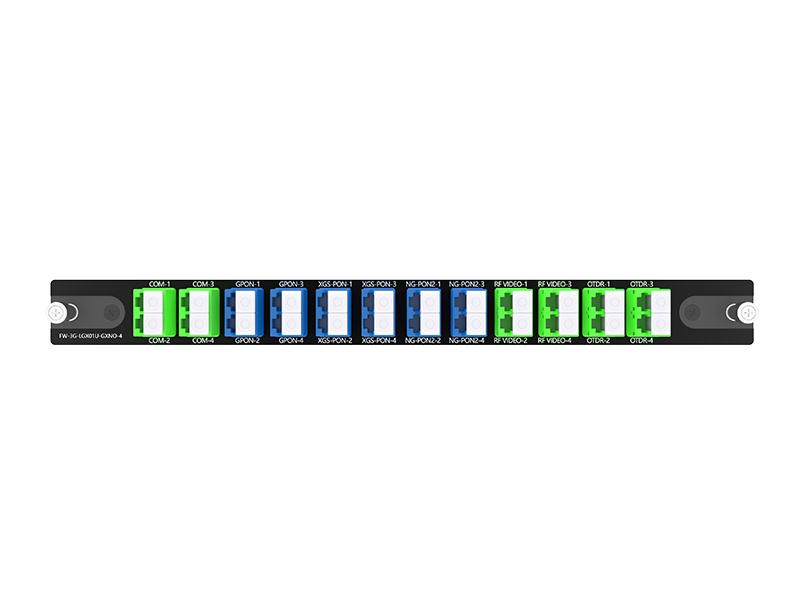

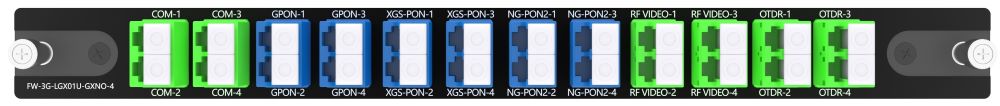

4X5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON LC/UPC, COM RF 비디오 OTDR LC/APC 플러그인 LGX 박스 215*150*20MM

명세서

매개변수

사양

단위

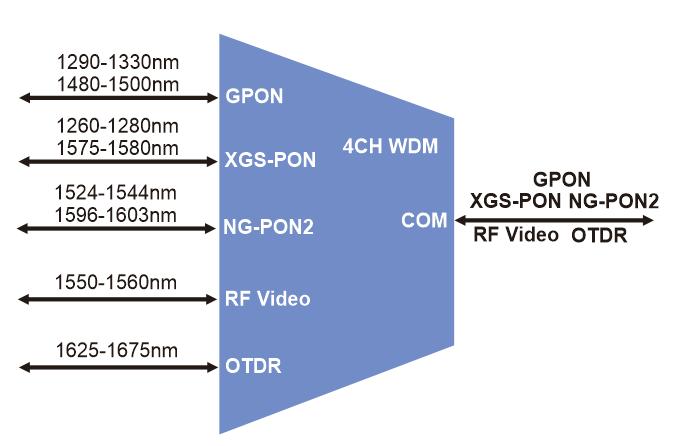

대역 통과

GPON

1290-1330/1480-1550

nm

XGS-PON

1260-1280/1575-1580

nm

NG-PON2

1524-1544/1596-1603

nm

RF-비디오

1550-1560

nm

OTDR

1625-1675

nm

삽입 손실

COM - GPON

<0.9

데시벨

COM - XGS-PON

<1.1

데시벨

COM - NG PON2

<1.3

데시벨

COM - RF 비디오

<1.5

데시벨

COM - OTDR

<1.7

데시벨

파장 분리

COM - GPON

>30

데시벨

COM - XGS-PON

>30

데시벨

COM - NG PON2

>30

데시벨

COM - RF 비디오

>30

데시벨

COM - OTDR

>30

데시벨

유니포밋

<0.8

데시벨

반사 손실

>55

데시벨

지향성

>55

데시벨

PDL(편광 의존 손실)

<0.3

데시벨

(편광 모드 분산)

<0.2

추신

광학 파워 핸들링

<300

mW

작동 온도

-40 ~ +85

섭씨

작동 상대 습도

5에서 90까지

% RH

보관 온도

-40 ~ +85

섭씨

작동 상대 습도

5에서 90까지

% RH

순중량

LGX 박스: 0.5KG

2슬롯 1U 랙: 2.5KG

키로그램

치수

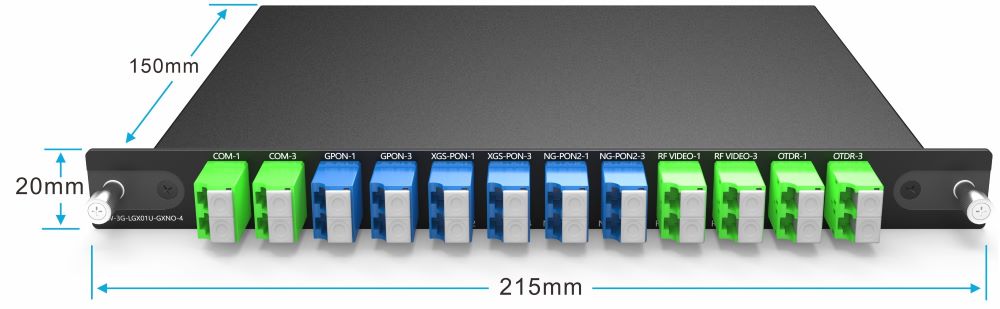

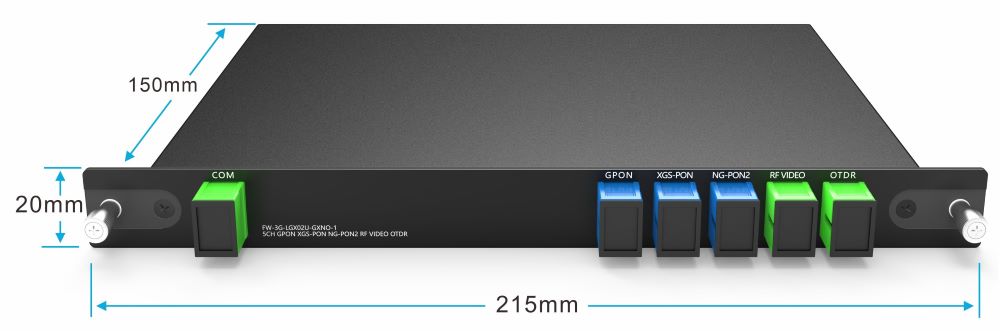

LGX 박스: 215*150*20mm

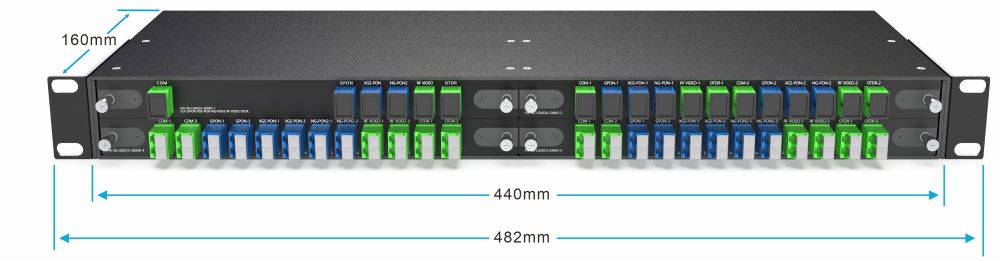

1U 랙 : 440*160*44mm

mm

삽입 손실에는 양쪽 끝에 두 세트의 결합된 커넥터가 있는 WDL, TDL 및 PDL이 포함됩니다.

패키지 정보

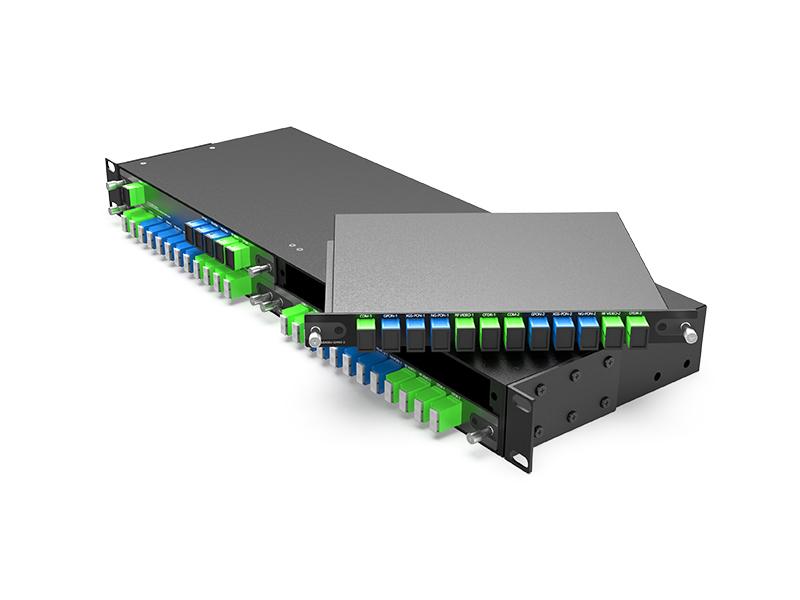

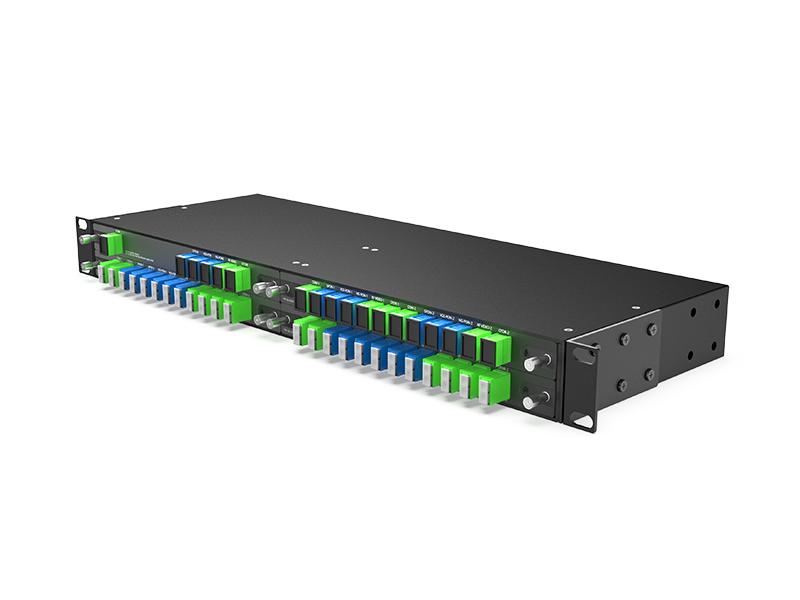

LGX BOX 플러그인 4슬롯 1U 랙

5채널 WDM

2x5CH WDM

4x5CH WDM

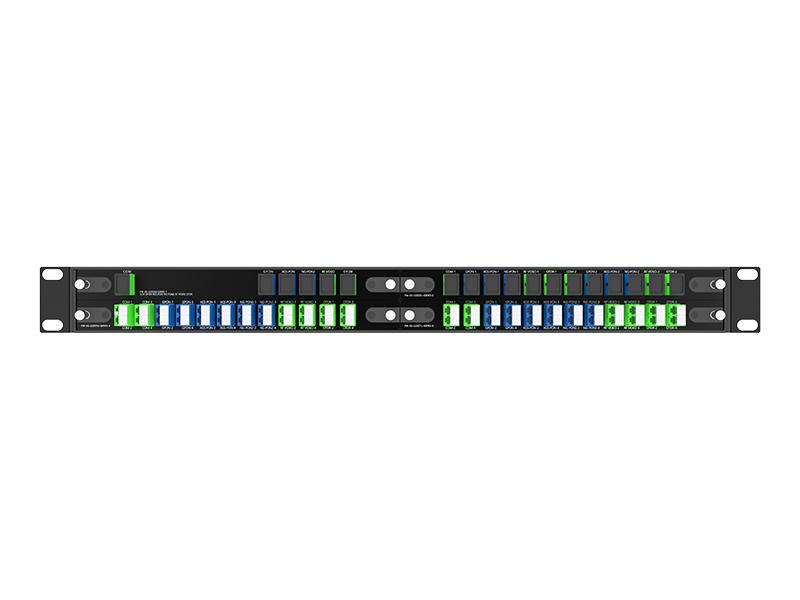

LGX BOX용 4슬롯 1U 랙

주문 정보

제품 번호

제품 설명

FW-3G-LGX02-GXNVO-1

5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON SC/UPC, COM RF 비디오 OTDR SC/APC 플러그인 LGX 박스 215*150*20MM

FW-3G-LGX02-GXNVO-2

2x5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON SC/UPC, COM RF 비디오 OTDR SC/APC 플러그인 LGX 박스 215*150*20MM

FW-3G-LGX01-GXNVO-4

4x5CH WDM GPON XGS-PON NG-PON2 RF 비디오 및 OTDR, PON LC/UPC, COM RF 비디오 OTDR LC/APC 플러그인 LGX 박스 215*150*20MM

1U02-4LGX

플러그인 LGX 박스용 4개 슬롯이 있는 19인치 1U 랙, 440*160*44mm
