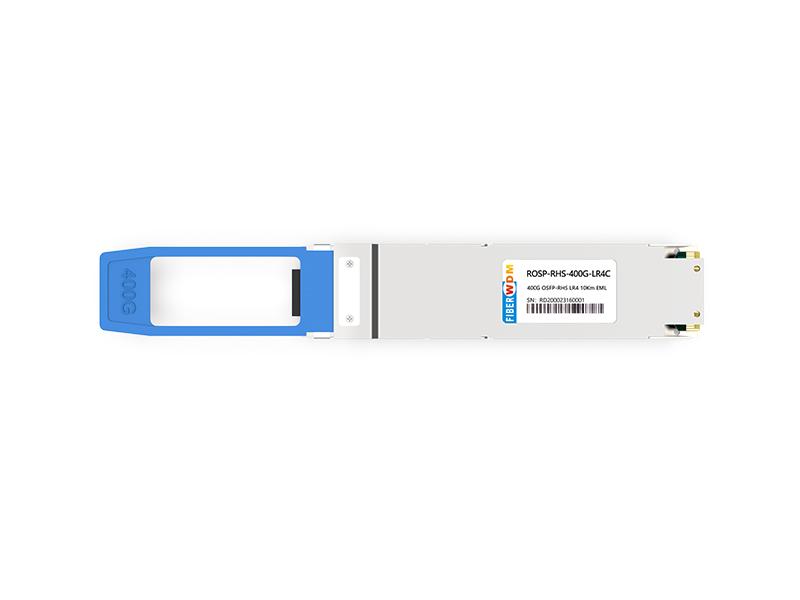

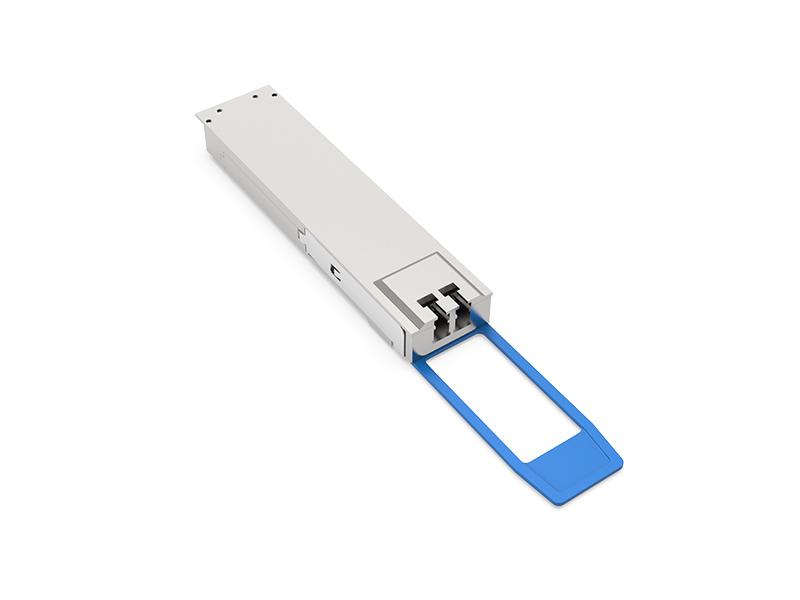

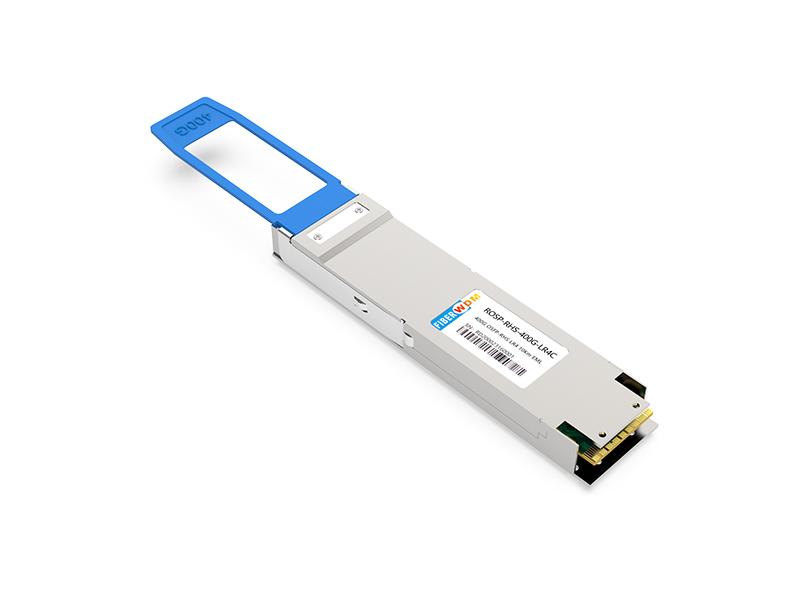

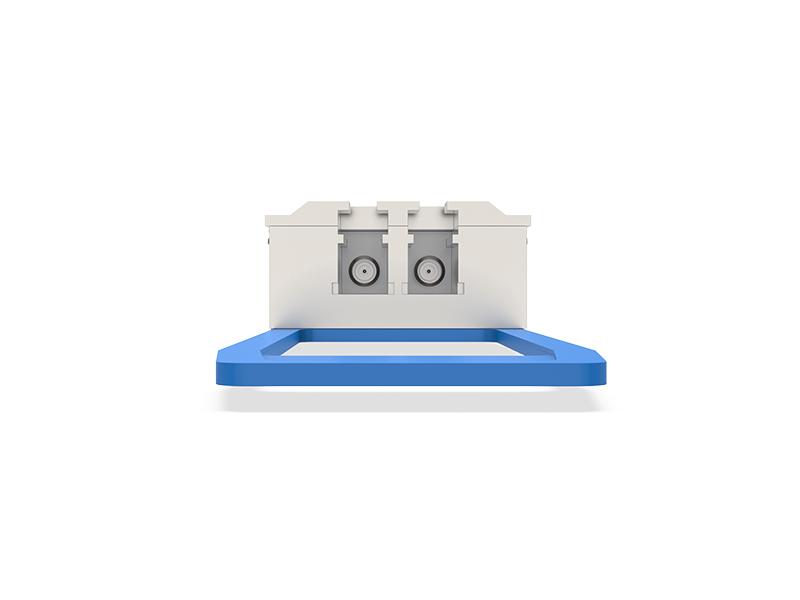

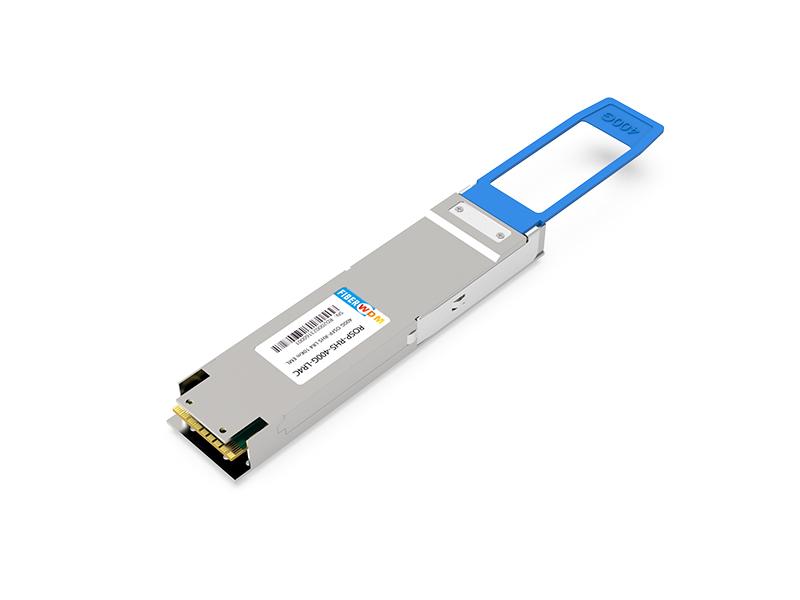

400G OSFP-RHS LR4 10km EML 송수신 모듈
ROSP-RHS-400G-LR4C
설명
이 FIBERWDM ROSP-RHS-400G-LR4C 제품은 10km 광 통신 애플리케이션용으로 설계되었습니다. 이 모듈은 4채널의 100Gb/s(PAM4) 전기 입력 데이터를 4채널의 CWDM 광 신호로 변환하고, 이를 단일 채널로 다중화하여 400Gb/s 광 전송을 제공합니다. 수신 측에서는 400Gb/s 광 입력을 4채널의 CWDM 광 신호로 역다중화한 후, 이를 4채널의 100Gb/s(PAM4) 전기 출력 데이터로 변환합니다.
이 모듈은 CWDM4 1271/1291/1311/1331nm 중심 파장에서 4개의 독립적인 채널을 통합하며, 채널당 100G의 속도로 동작합니다. 송신 경로에는 4개의 독립적인 EML 드라이버와 EML 레이저, 그리고 광 멀티플렉서가 포함되어 있습니다. 수신 경로에는 광 디멀티플렉서가 4채널 포토다이오드 어레이에 연결되어 있습니다.
이 제품은 400GBASE 데이터센터를 위한 비용 효율적이고 저전력 솔루션입니다. 온도, 습도, EMI 간섭 등 가장 열악한 외부 작동 환경을 견딜 수 있도록 설계되었습니다. 이 모듈은 2선 직렬 인터페이스를 통해 접근 가능한 매우 높은 기능과 기능 통합을 제공합니다.
특징

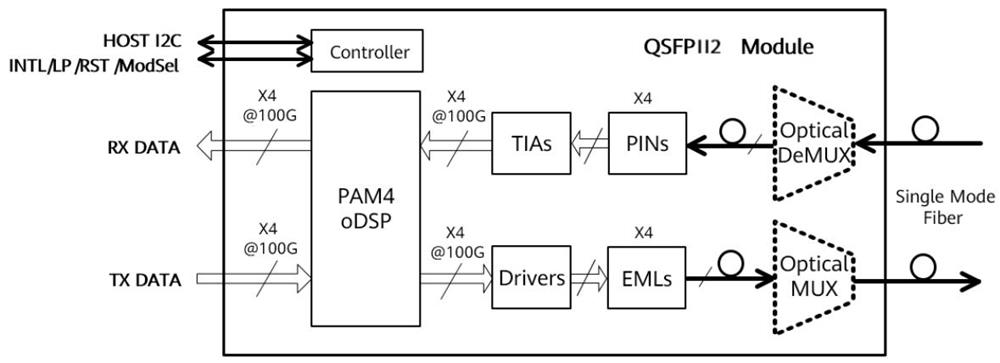

그림 1. 모듈 블록 다이어그램
절대 최대 등급
| 매개변수 | 상징 | 민 | 맥스 | 단위 |
| 공급 전압 | Vcc | -0.3 | 3.6 | 다섯 |
| 입력 전압 | 빈 | -0.3 | Vcc+0.3 | 다섯 |
| 보관 온도 | 테스트 | -40 | 85 | 섭씨 |
| 케이스 작동 온도 | 맨 위 | 0 | 70 | 섭씨 |
| 습도(비응축) | Rh | 5 | 95 | % |
권장 작동 조건
| 매개변수 | 상징 | 민 | 전형적인 | 맥스 | 단위 |
| 공급 전압 | Vcc | 3.13 | 3.3 | 3.47 | 다섯 |
| 작동 케이스 온도 | 티카 | 0 | 70 | 섭씨 | |
| 차선당 데이터 전송률 | fd | 106.25 | 기가비트/초 | ||
| 습기 | Rh | 15 | 85 | % | |
| 전력 소모 | 오후 | 10 | W |
전기 사양
| 매개변수 | 상징 | 민 | 전형적인 | 맥스 | 단위 |
| 차동 입력 임피던스 | 진 | 90 | 100 | 110 | 옴 |
| 차동 출력 임피던스 | 주트 | 90 | 100 | 110 | 옴 |
| 차동 입력 전압 진폭 | ΔVin | 900 | mVp-p | ||
| 차동 출력 전압 진폭 | ΔVout | 900 | mVp-p | ||
| 비트 오류율 | 베르 | 2.4E-4 | |||
| 근단 ESMW(눈 대칭 마스크 폭) | 0.265 | UI | |||
| 근거리 시야각 차이(최소) | 70 | 밀리볼트 | |||
| 원거리 ESMW(눈 대칭 마스크 너비) | 0.20 | UI | |||
| 원거리 아이 높이 차이(최소) | 30 | 밀리볼트 | |||
| 원거리 전구체 ISI 비율 | -4.5 | 2.5 | % |
메모:
1) BER=2.4E-4; PRBS31Q@53.125GBd. FEC 이전
2) TxnP와 TxnN 사이의 차동 입력 전압 진폭을 측정합니다.
3) RxnP와 RxnN 사이의 차동 출력 전압 진폭을 측정합니다.
광학적 특성
표 3 - 광학적 특성
| 매개변수 | 상징 | 민 | 전형적인 | 맥스 | 단위 | 메모 |
| 송신기 | ||||||
| 중심 파장 | λ0 | 1264.5 | 1271 | 1277.5 | 나노미터 | |
| λ1 | 1284.5 | 1291 | 1297.5 | 나노미터 | ||
| λ2 | 1304.5 | 1311 | 1317.5 | 나노미터 | ||
| λ3 | 1324.5 | 1331 | 1337.5 | 나노미터 | ||
| 측면 모드 억제 비율 | SMSR | 30 | dB | |||
| 레인별 평균 발사 파워 | 입을 삐죽 내밀기 | -2.7 | 5.1 | dBm | ||
| 광 변조 진폭(OMA 외부), 각 레인 | 오마 | 0.3 | 4.4 | dBm | ||
| PAM4(TDECQ)용 송신기 및 분산 아이 클로저, 각 레인 | TDECQ | 3.9 | dB | |||
| 멸종 비율 | 응급실 | 3.5 | dB | |||
| OFF 송신기의 평균 발사 전력(각 레인별) | -16 | dB | ||||
| 수화기 | ||||||
| 중심 파장 | λ0 | 1264.5 | 1271 | 1277.5 | 나노미터 | |
| λ1 | 1284.5 | 1291 | 1297.5 | 나노미터 | ||
| λ2 | 1304.5 | 1311 | 1317.5 | 나노미터 | ||
| λ3 | 1324.5 | 1331 | 1337.5 | 나노미터 | ||
| OMA 외부에서의 수신기 감도 | RXsen | -6.8 | dBm | 1 | ||
|
수신기에서의 평균 전력, 각 레인별 입력, 각 레인 |
핀 | -9 | 5.1 | dBm | ||
| 수신기 반사율 | -26 | dB | ||||
| LOS 어설트 | -12 | dBm | ||||
| LOS 디어서트 | -10 | dBm | ||||
| LOS 히스테리시스 | 0.5 | dB | ||||
메모:
1) TP3에서 적합성 테스트 신호를 사용하여 BER = 2.4E-4 Pre-FEC에 대해 측정함
핀 설명
메모:
1) GND는 OSFP-RHS 모듈의 신호 및 전원(전원) 공통 접지를 나타내는 기호입니다. OSFP-RHS 모듈 내의 모든 접지는 공통이며, 별도의 언급이 없는 한 모든 전압은 이 공통 접지를 기준으로 합니다. 이 접지들을 호스트 보드의 신호 공통 접지면에 직접 연결하십시오.
2) VCC는 OSFP-RHS 전원 공급 장치이며 동시에 인가해야 합니다. 커넥터 핀 각각은 최대 1.5A의 전류를 처리할 수 있습니다(15~20W의 고출력 모듈의 경우 최대 2.0A의 전류가 필요합니다).
3): OSFP-RHS에 연결되지 않았습니다.

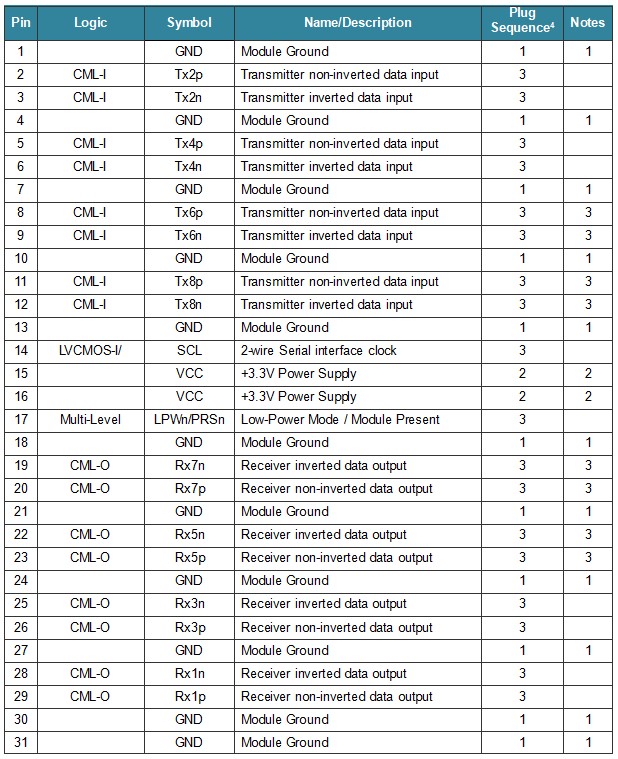

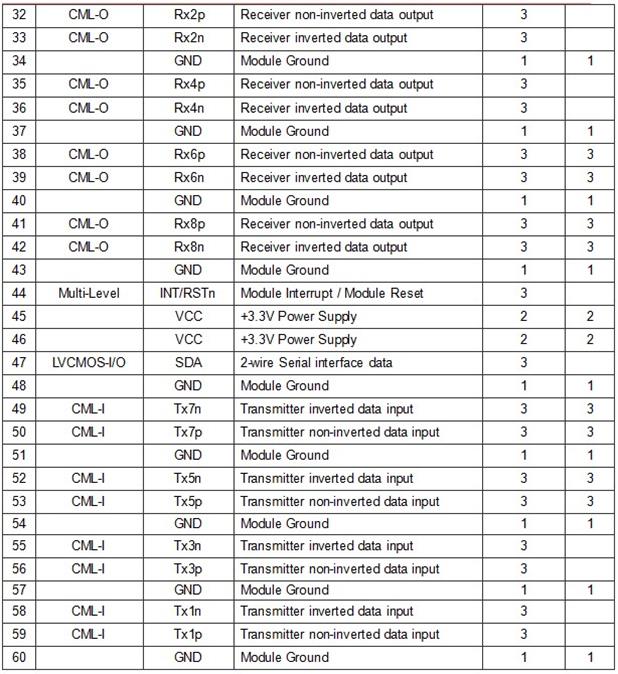

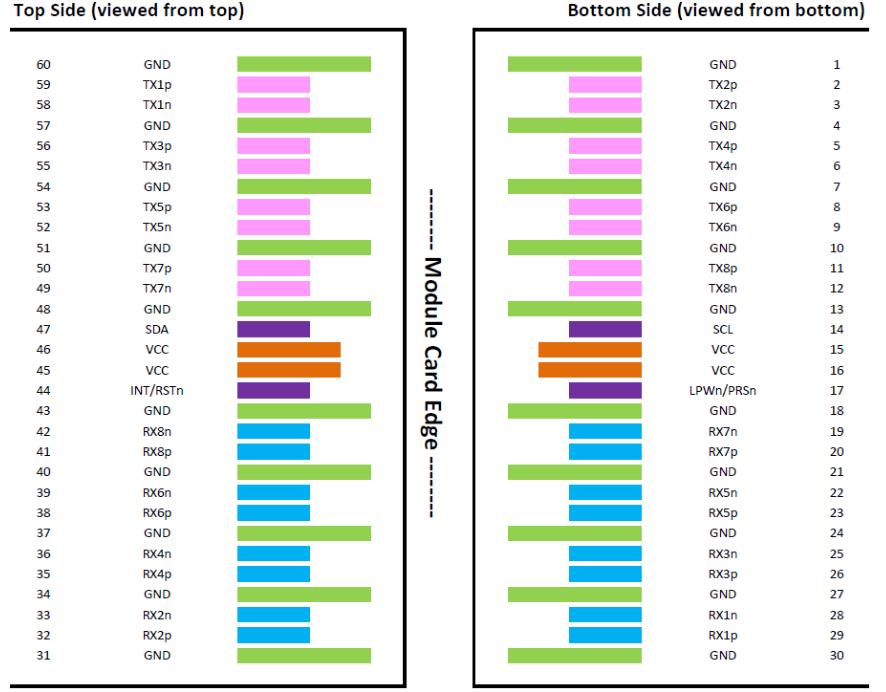

그림 2. OSFP-RHS 모듈 접점 할당
INT/RSTn 핀
INT/RSTn은 모듈이 호스트에 인터럽트를 발생시키고 호스트가 모듈을 리셋할 수 있도록 하는 이중 기능 신호입니다. 그림 3에 나타낸 회로는 다단계 신호 처리를 통해 양방향으로 직접적인 신호 제어를 제공합니다. 리셋은 호스트에서 액티브 로우 신호이며, 모듈에서는 액티브 로우 신호로 변환됩니다. 인터럽트는 모듈에서 액티브 하이 신호이며, 호스트에서는 액티브 하이 신호로 변환됩니다. INT/RSTn 신호는 3개의 전압 영역에서 동작하여 모듈의 리셋 상태와 호스트의 인터럽트 상태를 나타냅니다.

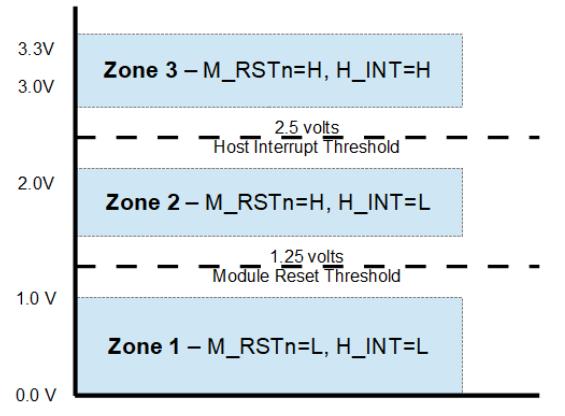

그림 3. INT/RSTn 전압 영역
LPWn/PRSn 핀
LPWn/PRSn은 호스트가 저전력 모드를 알리고 모듈이 모듈 존재 여부를 나타내는 데 사용할 수 있는 이중 기능 신호입니다. 그림 4에 나타낸 회로는 다단계 신호 처리를 통해 양방향으로 직접적인 신호 제어를 제공합니다. 저전력 모드는 호스트에서 액티브 로우 신호로 출력되며, 이는 모듈에서 액티브 로우 신호로 변환됩니다. 모듈 존재 여부는 모듈의 풀다운 저항에 의해 제어되며, 이는 호스트에서 액티브 로우 논리 신호로 변환됩니다.

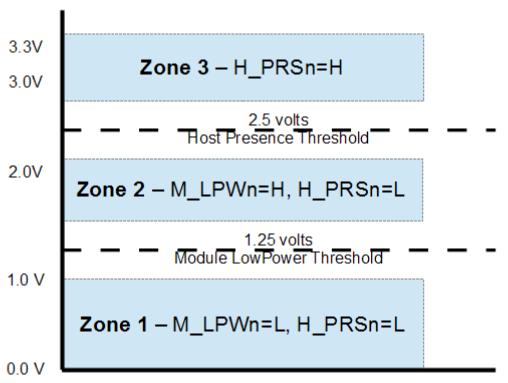

그림 4. LPWn/PRSn 전압 영역
OSFP 호스트 보드 및 모듈 블록 다이어그램
그림 5는 호스트 보드와 OSFP 모듈의 연결을 보여주는 예시 블록도입니다.

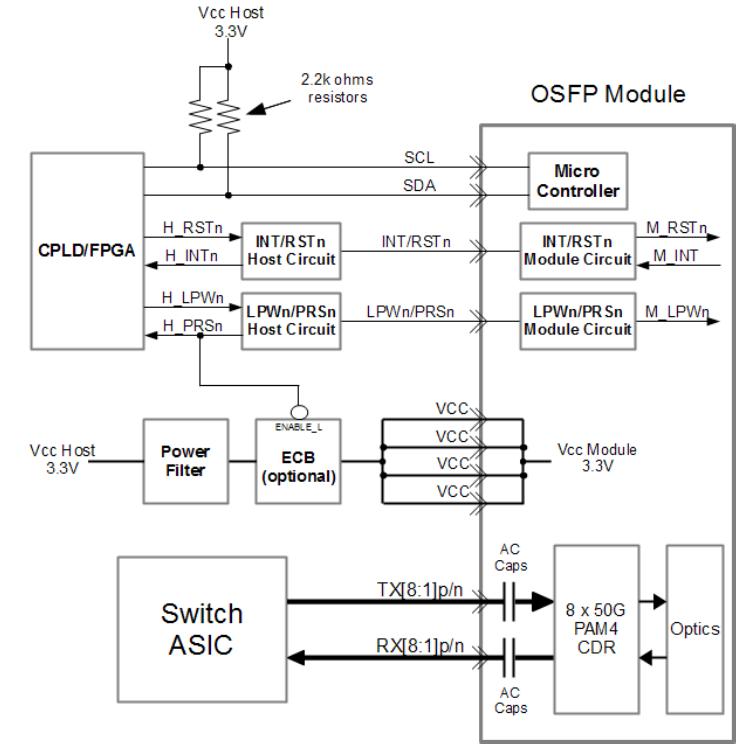

그림 5. 호스트 보드 및 모듈 블록 다이어그램
진단 모니터링 인터페이스
모든 FIBERWDM OSFP-RHS 제품에는 디지털 진단 모니터링 기능이 제공됩니다. 2선식 직렬 인터페이스를 통해 사용자는 모듈과 통신할 수 있습니다.
메모리 구조 및 매핑
이는 호스트가 직접 접근할 수 있는 관리 메모리를 256바이트로 제한하며, 이 메모리는 하위 메모리(주소 00h~7Fh)와 상위 메모리(주소 80h~FFh)로 나뉩니다.
가장 기본적인 모듈을 제외한 모든 모듈에는 더 큰 주소 지정 가능한 관리 메모리가 필요합니다. 이는 128바이트 페이지 구조와 더 큰 내부 관리 메모리 공간에서 호스트 주소 지정 가능 공간인 상위 메모리로 128바이트 페이지를 동적으로 매핑하는 메커니즘을 통해 지원됩니다.

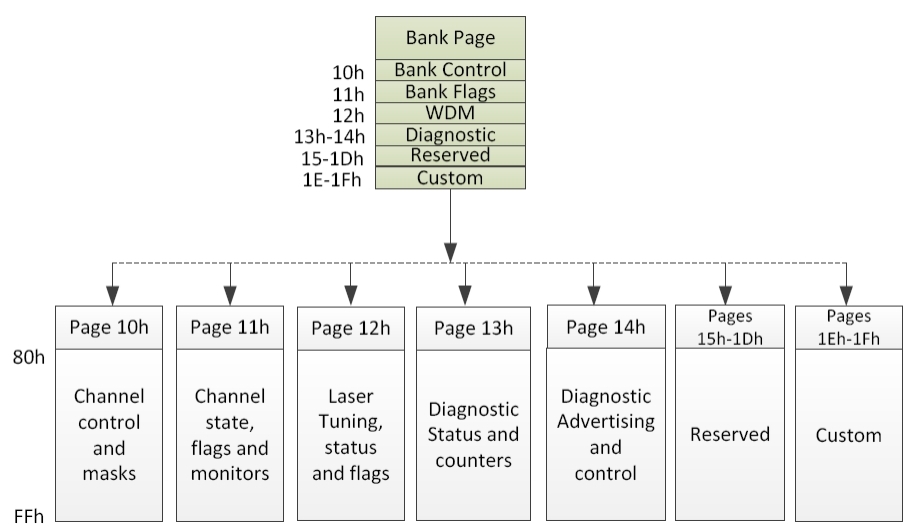

추가 내부 관리 메모리2의 주소 지정 구조는 그림 4에 나와 있습니다. 모듈 내부의 관리 메모리는 호스트가 항상 접근할 수 있는 128바이트 크기의 단일 주소 공간(하위 메모리)과 각각 128바이트 크기의 여러 상위 주소 서브스페이스(페이지)로 구성되어 있으며, 이 중 하나만 상위 메모리에서 호스트가 볼 수 있는 주소 공간으로 선택됩니다. 동일한 페이지 번호를 가진 페이지들이 여러 개 존재하는 경우(예: 동일한 페이지 번호를 가진 페이지들이 여러 개 있는 경우)에는 두 번째 수준의 페이지 선택이 가능합니다.
이 구조는 수동형 구리 모듈용 256바이트 평면 메모리를 지원하며, 플래그 및 모니터와 같은 하위 메모리 주소에 신속하게 접근할 수 있도록 합니다. 시리얼 ID 정보 및 임계값 설정과 같이 시간적 중요도가 낮은 항목은 하위 페이지의 페이지 선택 기능을 통해 접근할 수 있습니다. 더 복잡한 모듈처럼 더 많은 관리 메모리가 필요한 경우에는 호스트가 필요에 따라 다양한 페이지를 호스트에서 접근 가능한 상위 메모리 주소 공간으로 동적으로 매핑해야 합니다.
참고: 관리 메모리 맵은 QSFP 메모리 맵을 기반으로 설계되었습니다. 이 메모리 맵은 8개의 전기 레인을 수용하고 필요한 메모리 공간을 제한하기 위해 변경되었습니다. QSFP에서 사용되는 것과 동일한 단일 주소 지정 방식을 사용합니다. 호스트와 모듈 간의 시간 제약적인 상호 작용을 위해 페이징이 사용됩니다.
지원되는 페이지
CMIS 규격을 준수하는 모든 장치에는 관리 메모리 맵의 기본 256바이트 하위 집합이 필수적입니다. 나머지 부분은 페이징 메모리 모듈에서만 사용 가능하며, 모듈에서 명시적으로 알릴 때만 사용할 수 있습니다. 지원되는 관리 메모리 공간의 알림에 대한 자세한 내용은 CMIS V4.0을 참조하십시오.
특히, 모든 모듈(수동 구리 케이블 포함)에 대해 하위 메모리와 페이지 00h에 대한 지원이 필요합니다. 따라서 이러한 페이지는 항상 구현됩니다. 모든 페이징 메모리 모듈의 경우 페이지 01h, 02h 및 페이지 10h와 11h의 뱅크 0에 대한 추가 지원이 필요합니다.
10h~1Fh 페이지의 0번 뱅크는 처음 8개 레인에 대한 레인별 레지스터를 제공하며, 각 추가 뱅크는 8개 레인을 추가로 지원합니다. 단, 뱅크별 정보 할당은 페이지별로 다를 수 있으며 8개 레인에 대한 데이터 그룹화와 관련이 없을 수도 있습니다.
이 구조는 추가 페이지를 할당함으로써 특정 유형의 모듈에 대한 주소 공간 확장을 가능하게 합니다. 또한, 추가 페이지 뱅크도 사용할 수 있습니다.
그림 4. QSFP112 메모리 맵
기계적 치수

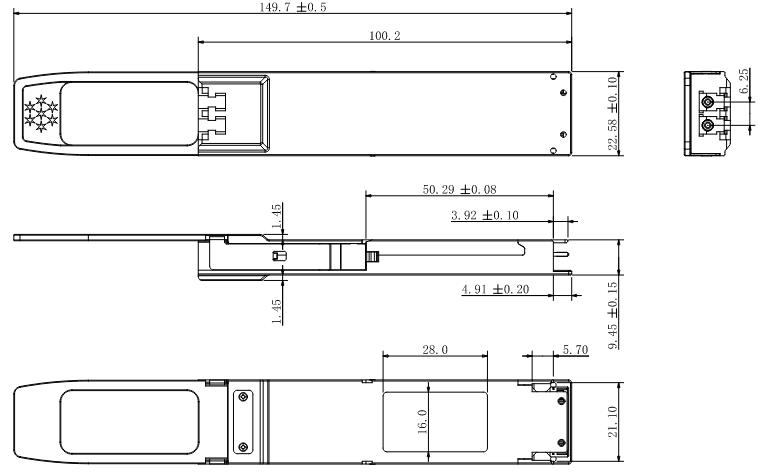

그림 5. 기계적 사양
규정 준수
FIBERWDM ROSP-RHS-400G-LR4C 트랜시버는 1등급 레이저 제품입니다. 이 제품은 다음 표준의 요구 사항을 충족합니다.
| 특징 | 기준 |
| 레이저 안전 |
IEC 60825-1:2014 (3 rd 판) EN 60825-2:2004+A1+A2 |
| 전기 안전 |
EN 62368-1: 2014 IEC 62368-1:2014 UL 62368-1:2014 |
| 환경 보호 | 지침 2011/65/EU (개정판(EU)2015/863 포함) |
| CE EMC |
EN55032: 2015
EN55035: 2017 EN61000-3-2:2014 EN61000-3-3:2013 |
| FCC |
FCC 제15조, 하위조항 B ANSI C63.4-2014 |
참고 자료
1. OSFP MSA
2. CMIS 4.0
3. 400G-LR4 기술 사양
4. IEEE802.3ck
5. OIF CEI-112G-VSR-PAM4
주의:
본 문서에 명시된 것 이외의 제어 또는 조정 또는 절차 수행은 위험한 방사선 노출을 초래할 수 있습니다.
주문 정보
| 부품 번호 | 제품 설명 |
| ROSP-RHS-400G-LR4C | OSFP-RHS, 400GBASE-LR4, 단일 모드 광섬유(SMF)에서 10km 전송 가능, DSP 전력 소비량 10W 미만, 듀플렉스 LC 커넥터. |
중요 공지
본 데이터시트에 제공된 성능 수치, 데이터 및 모든 예시 자료는 일반적인 수치이며, 특정 주문 또는 계약에 적용하기 전에 FIBERWDM의 서면 확인을 반드시 받아야 합니다. FIBERWDM은 지속적인 제품 개선 정책에 따라 사양이 예고 없이 변경될 수 있음을 알려드립니다.
본 데이터시트에 포함된 정보는 FIBERWDM 또는 기타 회사의 특허권이나 기타 보호권으로부터의 면제를 의미하지 않습니다. 자세한 내용은 FIBERWDM 영업 담당자에게 문의하십시오.
