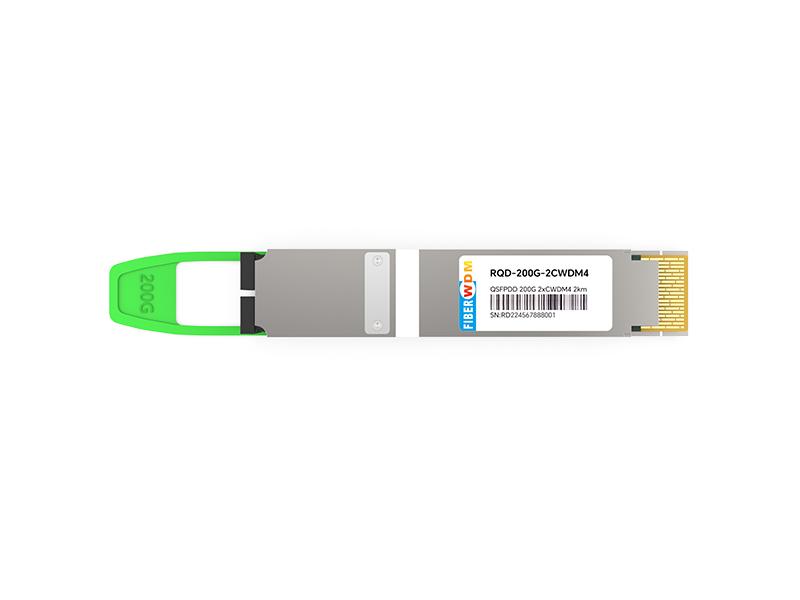

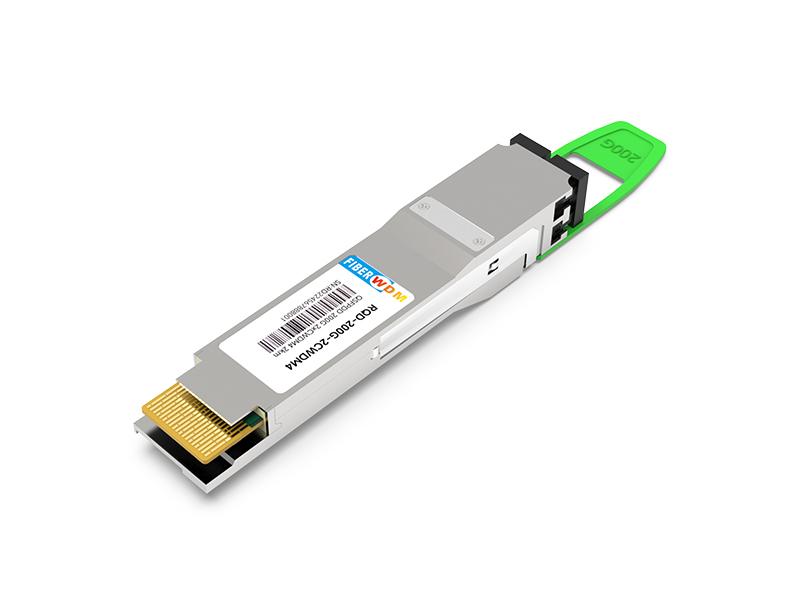

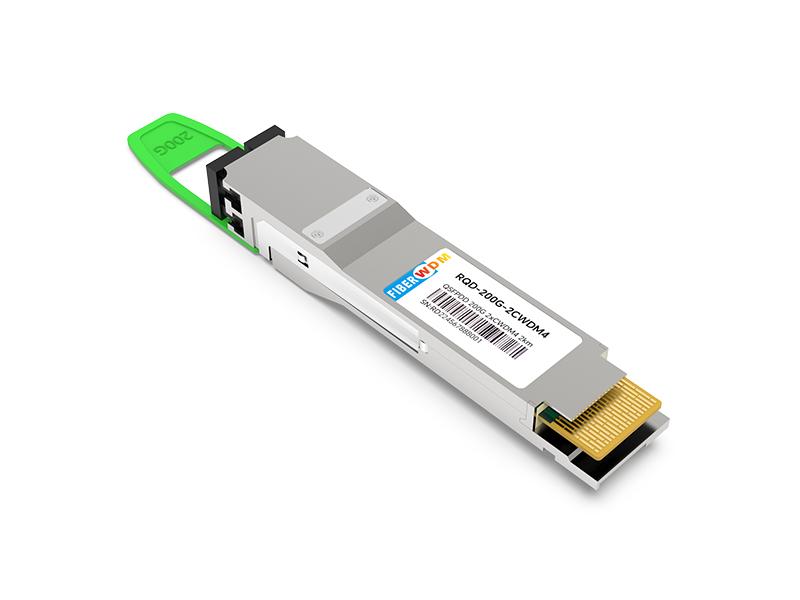

QSFPDD 200G 2xCWDM4 2km 광 트랜시버

RQD-200G-2CWDM4

특징

• 8채널 전이중 송수신 모듈
• 8×25Gb/s의 총 비트 전송률을 지원합니다.
• 필요에 따라 8×10Gb/s의 총 비트 전송률을 지원합니다.
• 8채널 DFB, 2xCWDM4 파장 사용
• 8채널 PIN 광검출기
• 수신기 및 송신기 채널 모두에 내부 CDR 회로가 있습니다.
• CDR 바이패스 지원
• 저전력 소비 (<6.5W)
• 핫플러그 가능 QSFP DD 폼팩터
• G.652 SMF는 최대 2km까지 도달할 수 있습니다.
• 이중 듀플렉스 LC 콘센트
• 작동 케이스 온도: 0°C ~ +70°C
• 3.3V 전원 공급 전압
• RoHS 규정 준수 (무연)

응용 프로그램

• 200GBASE 2 x CWDM4 이더넷
• 데이터센터 네트워크

설명

FiberWDM의 RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 광 트랜시버 모듈은 단일 모드 광섬유를 통한 2km 거리의 2x100G 이더넷 링크에 사용하도록 설계되었습니다. 이 모듈은 QSFP-DD MSA 및 CWDM4 MSA를 준수합니다. CMIS V4.0에 명시된 대로 I2C 인터페이스를 통해 디지털 진단 기능을 사용할 수 있습니다. 이 모듈은 8채널의 25Gbps NRZ 전기 입력 데이터를 8채널의 25Gbps NRZ 광 신호(2xCWDM4)로 변환하고, 8채널의 25Gbps NRZ 광 신호(2xCWDM4)를 8채널의 25Gbps NRZ 전기 출력 데이터로 변환할 수 있습니다. 또한 FiberWDM 기술의 검증된 회로를 적용하여 안정적인 긴 수명, 고성능 및 일관된 서비스를 제공합니다.

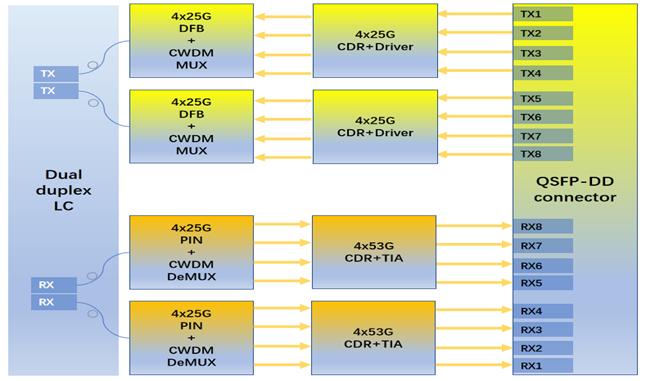

그림 1. 모듈 블록 다이어그램

절대 최대 등급

권장 작동 조건

전기 사양

메모:

참고1. 차동 입력 전압 진폭은 TxnP와 TxnN 사이에서 측정됩니다.

참고2. 차동 출력 전압 진폭은 RxnP와 RxnN 사이에서 측정됩니다.

광학적 특성

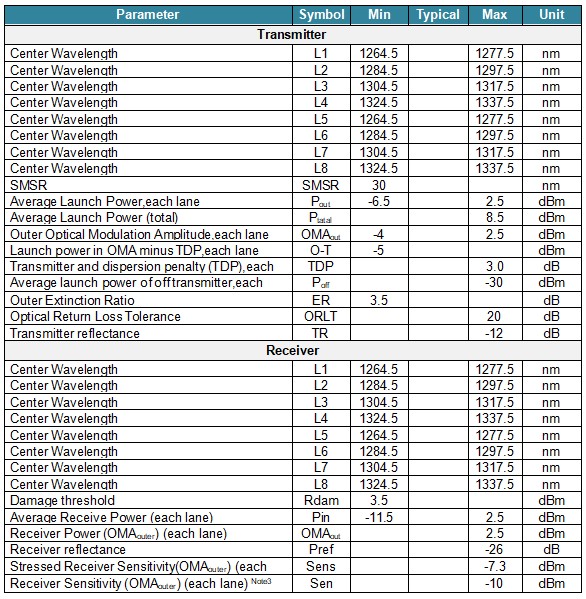

표 3 - 광학적 특성

메모:

참고3. 수신기 감도(OMA), 각 레인(최대)은 5 x 10⁻⁵ BER에서 표준 사양입니다.

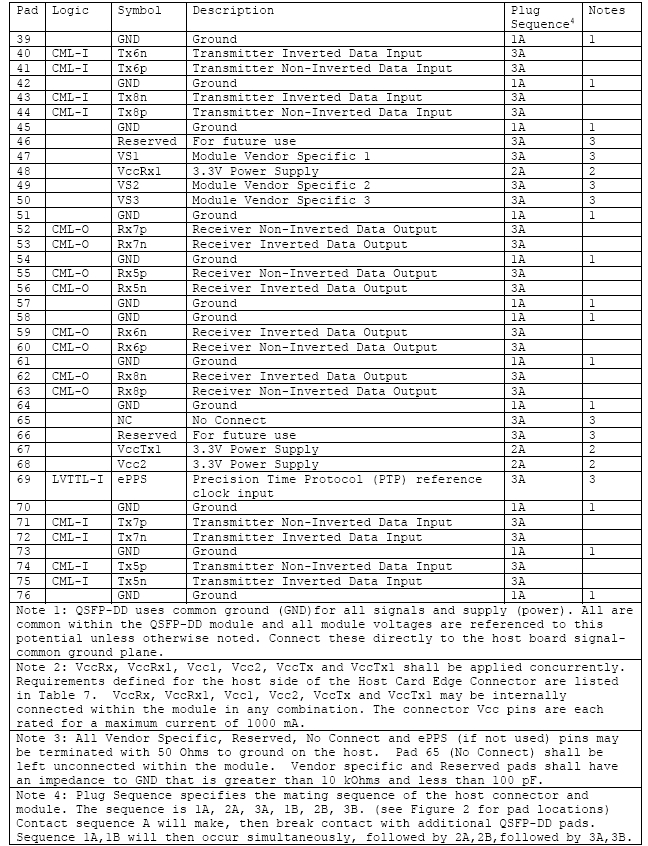

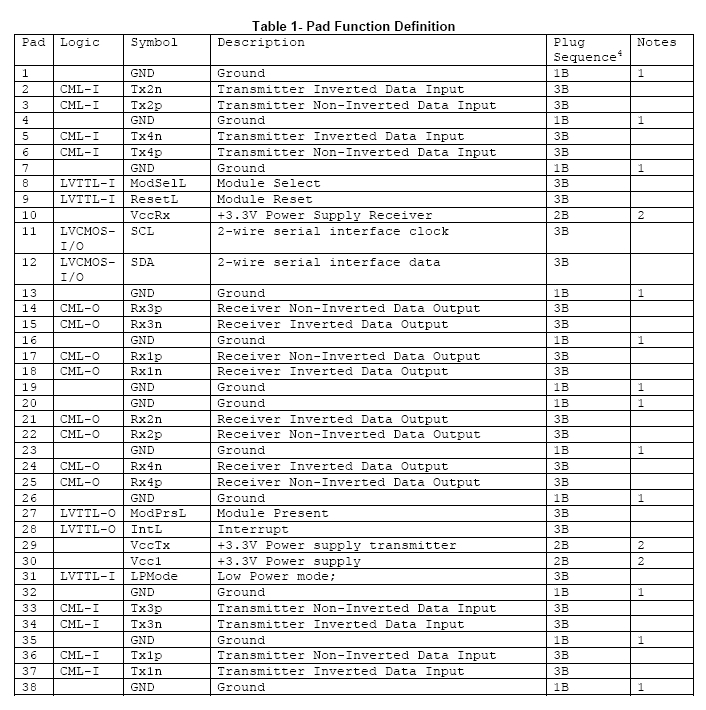

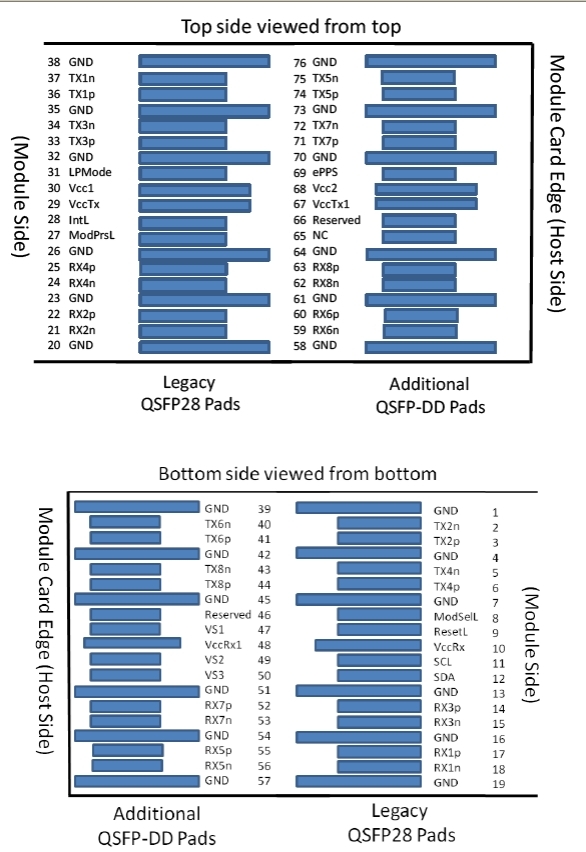

핀 설명

ModSelL 핀

ModSelL은 QSFP-DD 모듈에서 Vcc로 풀업되어야 하는 입력 신호입니다. 호스트에서 ModSelL이 로우로 유지되면 모듈은 2선 직렬 통신 명령에 응답합니다. ModSelL을 사용하면 단일 2선 인터페이스 버스에서 여러 개의 QSFP-DD 모듈을 사용할 수 있습니다. ModSelL이 하이로 설정되면 모듈은 호스트로부터의 2선 인터페이스 통신에 응답하거나 확인 응답을 보내지 않습니다.

충돌을 방지하기 위해 호스트 시스템은 QSFP-DD 모듈이 선택 해제된 후 ModSelL 비활성화 시간 동안 2선 인터페이스 통신을 시도해서는 안 됩니다. 마찬가지로 호스트는 새로 선택된 모듈과 통신하기 전에 최소한 ModSelL 활성화 시간 동안 기다려야 합니다. 위의 시간 요구 사항을 충족하는 한, 서로 다른 모듈의 활성화 및 비활성화 기간이 겹칠 수 있습니다.

리셋L 핀

ResetL 신호는 모듈에서 Vcc로 풀업되어야 합니다. ResetL 신호가 최소 펄스 길이(t_Reset_init)보다 오랫동안 낮은 레벨을 유지하면 모듈이 완전히 초기화되어 모든 사용자 모듈 설정이 기본 상태로 돌아갑니다.

LP모드 핀

LPMode는 입력 신호입니다. QSFP-DD 모듈에서 LPMode 신호는 Vcc로 풀업되어야 합니다. LPMode는 모듈의 전원 모드 제어에 사용됩니다. CMIS 섹션 6.3.1.3을 참조하십시오.

ModPrsL 핀

ModPrsL은 호스트 보드의 Vcc Host에 풀업되고 모듈 내부에서는 로우로 풀업됩니다. 모듈이 삽입되면 ModPrsL은 "로우" 상태가 됩니다. 모듈이 호스트 커넥터에서 물리적으로 분리되면 호스트 보드의 풀업 저항으로 인해 ModPrsL은 "하이" 상태가 해제됩니다.

국제 핀

IntL은 출력 신호입니다. IntL 신호는 오픈 컬렉터 출력이며 호스트 보드의 Vcc Host에 풀업되어야 합니다. IntL 신호가 로우(Low)로 설정되면 모듈 상태의 변화, 모듈 작동 오류 또는 호스트 시스템에 중요한 상태를 나타냅니다. 호스트는 2선 직렬 인터페이스를 사용하여 인터럽트 발생원을 식별합니다. 설정된 모든 인터럽트 플래그를 읽은 후 IntL 신호는 하이(High)로 해제됩니다.

전원 공급 필터링

호스트 보드는 그림 3에 표시된 전원 공급 필터링을 사용해야 합니다.

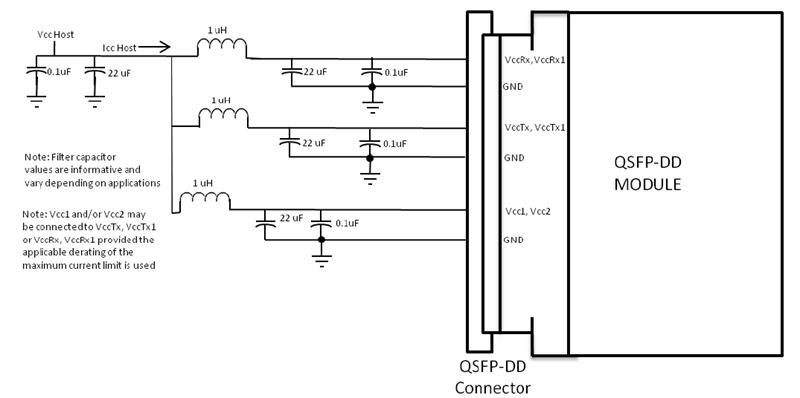

그림 3. 호스트 보드 전원 공급 필터링

광 인터페이스 레인 및 할당

광 인터페이스 포트는 듀얼 듀플렉스 LC 커넥터입니다.

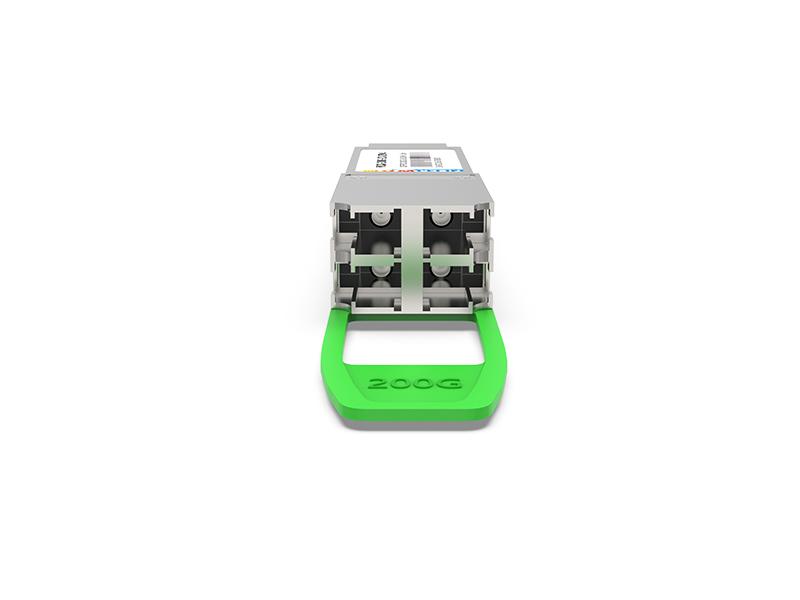

그림 4. 광학 소켓

진단 모니터링 인터페이스

모든 FiberWDM QSFP DD 제품에서 디지털 진단 모니터링 기능을 사용할 수 있습니다. 사용자가 모듈과 통신할 수 있도록 2선식 직렬 인터페이스가 제공됩니다.

메모리 구조 및 매핑

8비트 주소 제한으로 인해 호스트가 직접 접근할 수 있는 관리 메모리는 256바이트로 제한되며, 이는 하위 메모리(주소 00h~7Fh)와 상위 메모리(주소 80h~FFh)로 나뉩니다.

가장 기본적인 모듈을 제외한 모든 모듈에는 더 큰 주소 지정 가능한 관리 메모리가 필요합니다. 이는 128바이트 페이지 구조와 더 큰 내부 관리 메모리 공간에서 호스트 주소 지정 가능 공간인 상위 메모리로 128바이트 페이지를 동적으로 매핑하는 메커니즘을 통해 지원됩니다.

추가 내부 관리 메모리의 주소 지정 구조는 그림 5에 나와 있습니다. 모듈 내부의 관리 메모리는 호스트가 항상 접근할 수 있는 128바이트 크기의 단일 주소 공간(하위 메모리)과 각각 128바이트 크기의 여러 상위 주소 서브스페이스(페이지)로 구성되어 있으며, 이 중 하나만 호스트가 상위 메모리에서 볼 수 있도록 선택됩니다. 동일한 페이지 번호를 가진 페이지들이 여러 개 존재하는 경우(예: 동일한 페이지 번호를 가진 페이지들이 여러 개 있는 경우)에는 두 번째 수준의 페이지 선택이 가능합니다.

이 구조는 수동형 구리 모듈용 256바이트 평면 메모리를 지원하며, 플래그 및 모니터와 같은 하위 메모리 주소에 신속하게 접근할 수 있도록 합니다. 시리얼 ID 정보 및 임계값 설정과 같이 시간적 중요도가 낮은 항목은 하위 페이지의 페이지 선택 기능을 통해 접근할 수 있습니다. 더 복잡한 모듈처럼 더 많은 관리 메모리가 필요한 경우에는 호스트가 필요에 따라 다양한 페이지를 호스트에서 접근 가능한 상위 메모리 주소 공간으로 동적으로 매핑해야 합니다.

참고: 관리 메모리 맵은 QSFP 메모리 맵을 기반으로 설계되었습니다. 이 메모리 맵은 8개의 전기 레인을 수용하고 필요한 메모리 공간을 제한하기 위해 변경되었습니다. QSFP에서 사용되는 것과 동일한 단일 주소 지정 방식을 사용합니다. 호스트와 모듈 간의 시간 제약적인 상호 작용을 위해 페이징이 사용됩니다.

지원되는 페이지

CMIS 규격을 준수하는 모든 장치에는 관리 메모리 맵의 기본 256바이트 하위 집합이 필수적입니다. 나머지 부분은 페이징 메모리 모듈에서만 사용 가능하며, 모듈에서 명시적으로 알릴 때만 사용할 수 있습니다. 지원되는 관리 메모리 공간의 알림에 대한 자세한 내용은 CMIS V4.0을 참조하십시오.

특히, 모든 모듈(수동 구리 케이블 포함)에 대해 하위 메모리와 페이지 00h에 대한 지원이 필요합니다. 따라서 이러한 페이지는 항상 구현됩니다. 모든 페이징 메모리 모듈의 경우 페이지 01h, 02h 및 페이지 10h와 11h의 뱅크 0에 대한 추가 지원이 필요합니다.

10h~1Fh 페이지의 0번 뱅크는 처음 8개 레인에 대한 레인별 레지스터를 제공하며, 각 추가 뱅크는 8개 레인을 추가로 지원합니다. 단, 뱅크별 정보 할당은 페이지별로 다를 수 있으며 8개 레인에 대한 데이터 그룹화와 관련이 없을 수도 있습니다.

이 구조는 추가 페이지를 할당함으로써 특정 유형의 모듈에 대한 주소 공간 확장을 가능하게 합니다. 또한, 추가 페이지 뱅크도 사용할 수 있습니다.

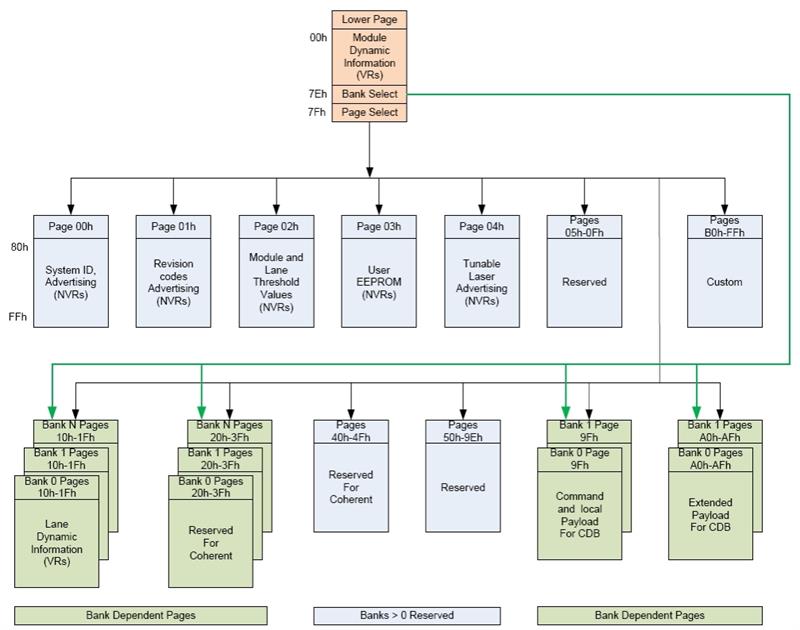

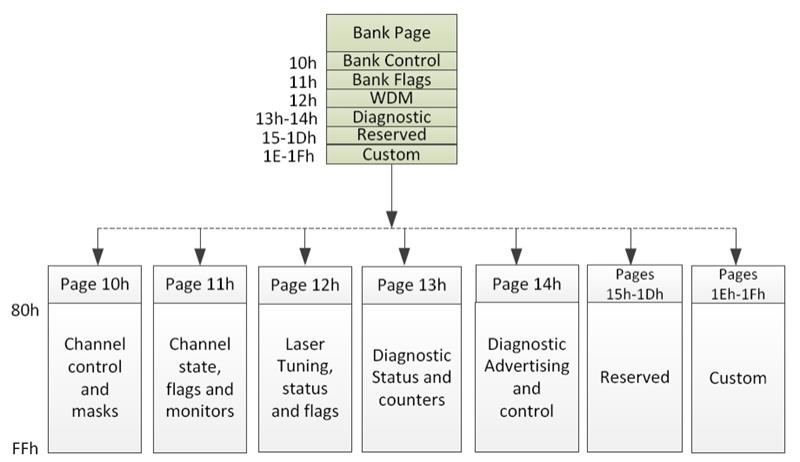

그림 5. QSFP DD 메모리 맵

기계적 치수

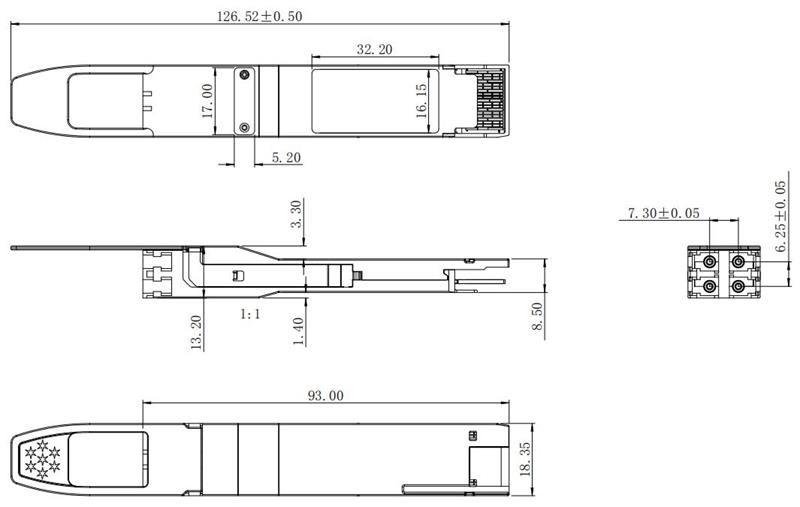

그림 6. 기계적 사양

규정 준수

FiberWDM RQD-200G-2CWDM4 트랜시버는 1등급 레이저 제품입니다. 다음 표준에 따라 인증되었습니다.

참고 자료

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. 유럽 의회 및 이사회 지침 2011/65/EU, "전기 및 전자 장비에 특정 유해 물질 사용 제한에 관한 지침", 2011년 7월 1일.

주의:

본 문서에 명시된 것 이외의 제어 또는 조정 또는 절차 수행은 위험한 방사선 노출을 초래할 수 있습니다.
