RQ56-200G-FR4
200G QSFP56 FR4 2KM LC 광 트랜시버
200G QSFP56 FR4 송수신기는 최대 2km 단일 모드 광섬유를 통해 PAM4 변조 형식으로 채널당 50Gb/s 비트 전송률의 광 데이터 링크를 전송하고 수신하도록 설계되었습니다. QSFP56 패키지를 갖춘 핫 플러그형 트랜시버입니다. 모듈은 고성능 LD PIN DSP 등으로 구성됩니다.
명세서
(별도의 언급이 없는 한 권장 작동 조건에서 테스트되었습니다.)
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
노트 |
송신기(레인당) |
||||||
레인당 신호 속도 |
GBd |
26.5625 |
||||
변조 형식 |
PAM4 |
|||||
중심 파장 |
WL |
nm |
1264.5 |
1271 |
1277.5 |
|
1284.5 |
1291 |
1297.5 |
||||
1304.5 |
1311 |
1317.5 |
||||
1324.5 |
1331 |
1337.5 |
||||
사이드 모드 억제 비율 |
SMSR |
데시벨 |
30 |
|||
레인당 평균 발사 전력 |
TXPx |
dBm |
-4.2 |
4.7 |
||
레인당 Tx OMA |
텍사스마 |
dBm |
-1.2 |
4.5 |
||
광소광비 |
응급실 |
데시벨 |
3.5 |
|||
레인당 PAM4용 송신기 및 분산 아이 클로저 |
TDECQ |
데시벨 |
3.3 |
|||
광 반사 손실 허용 오차 |
ORL |
데시벨 |
16.5 |
|||
상대 강도 소음 |
린 |
dB/Hz |
-132 |
|||
수신기(레인당) |
||||||
레인당 신호 속도 |
26.5625 |
|||||
중심 파장 |
WL |
nm |
1264.5 |
1271 |
1277.5 |
|
1284.5 |
1291 |
1297.5 |
||||
1304.5 |
1311 |
1317.5 |
||||
1324.5 |
1331 |
1337.5 |
||||
손상 임계값 |
DT |
dBm |
5.7 |
|||
레인당 평균 발사 전력 |
RXP |
dBm |
-8.2 |
4.7 |
||
수신기 반사율 |
Rfl |
데시벨 |
-26 |
|||
두 레인 간의 수신 전력 차이 |
데시벨 |
4.1 |
||||
수신기 감도(OMA 외부) |
dBm |
-6 |
||||
스트레스를 받은 수신기 감도 (OMA 아우터) |
dBm |
-3.6 |
||||
주문 정보
PN |
패키지 _ |
데이터 속도 |
레이저 |
탐지기 |
온도 |
도달하다 |
기타 |
애플리케이션 |
RQ56 -200G-FR4 |
QSFP56 |
200G |
DFB |
핀 |
0~70℃ |
2km |
RoHS 규제 |
200G 베이스 FR4 |
PN |
RQ56 -200G-FR4 |
설명 |
200G 베이스 FR4 트랜시버 -CT |
SAP 아니요 |
- |
고객 PN |
- |
절대 최대 등급
매개변수 |
상징 |
단위 |
최소 |
맥스 |
보관 온도 범위 |
TS |
℃ |
-40 |
+85 |
상대습도 |
RH |
% |
5 |
85 |
전원 전압 |
Vcc |
V |
-0.5 |
+4.0 |
권장 작동 조건
매개 변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
작동 케이스 온도 범위 |
Tc |
℃ |
0 |
/ |
70 |
전원 전압 |
Vcc |
V |
3.135 |
3.3 |
3.465 |
전송 속도(채널당) |
BR |
GBd |
26.5625 |
광학 인터페이스
원리도
전기 포트 정의
매개변수 |
상징 |
단위 |
최소 |
일반 |
맥스 |
노트 |
전원 전압 |
VCC VCC3.3-Tx VCC3.3-Rx |
V |
3.135 |
3.3 |
3.465 |
|
전력 소비 |
PC |
여 |
6.5 |
|||
트랜시버 전원 켜기 초기화 시간 |
ms |
2000 |
||||
송신기 |
||||||
차동 피크 대 피크 입력 전압 허용 오차 |
mV |
900 |
||||
차등 종료 불일치 |
% |
10 |
||||
차동입력반사손실(SDD11) |
데시벨 |
보다 CEI-56G -VSR |
||||
공통 모드에서 차동으로 변환 및 차동에서 공통 모드로 변환(SCD11,SDC11) |
데시벨 |
보다 CEI-56G -VSR |
||||
수화기 |
||||||
차동 피크-피크 출력 전압 |
mV |
900 |
||||
DC 공통 모드 전압 |
Vcm |
mV |
-0.35 |
2.85 |
||
AC 공통 모드 잡음, RMS |
mV |
17.5 |
||||
차등 종료 불일치 |
% |
10 |
||||
차동 출력 반사 손실(SDD22) |
데시벨 |
보다 CEI-56G -VSR |
||||
공통 모드에서 차동으로 변환 및 차동에서 공통 모드로 변환(SCD22, SDC22) |
데시벨 |
보다 CEI-56G -VSR |
||||
IIC 커뮤니케이션 |
||||||
IIC 클록 주파수 |
- |
KHZ |
/ |
400 |
1000 |
|
시계 스트레칭 |
- |
우리를 |
/ |
/ |
500 |
|
데이터 보유 시간 |
- |
ns |
/ |
/ |
/ |
|
패키지 개요
이 제품에 대해 알고 싶습니까?
IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

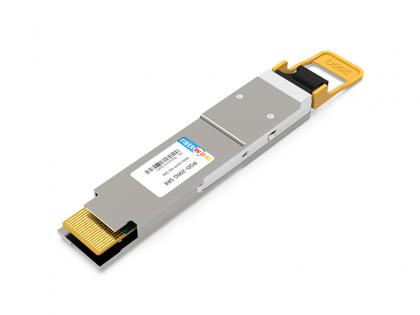

200G QSFP56 SR4 100m 850nm PAM4 트랜시버

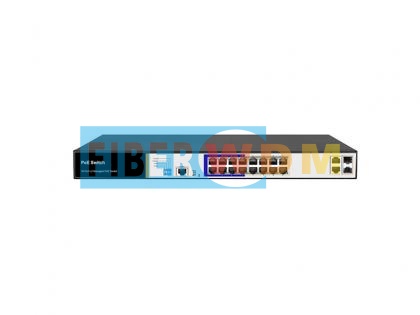

2-광 16-전기 100M 관리 POE 스위치 FWPS2016H
