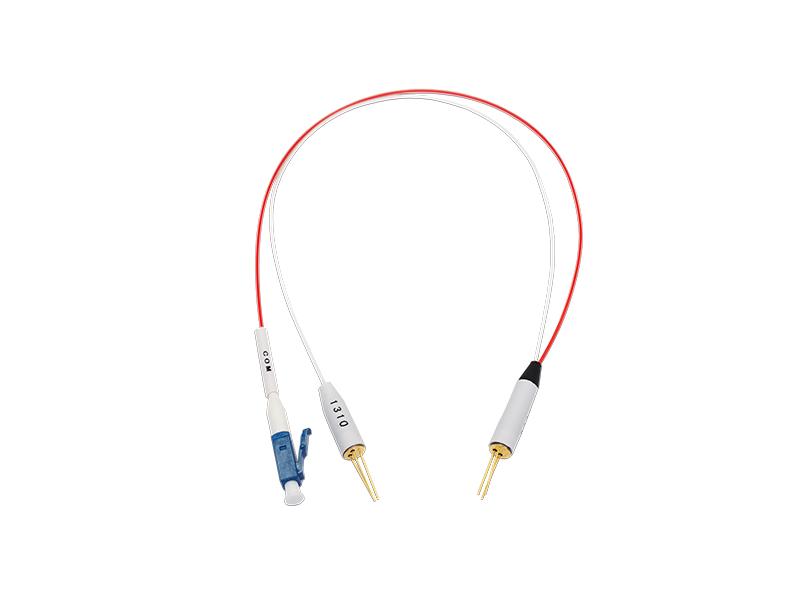

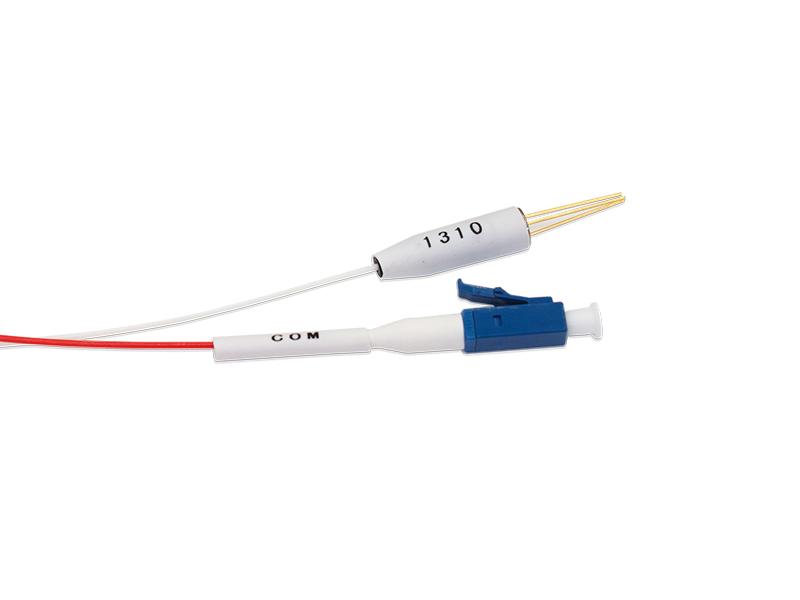

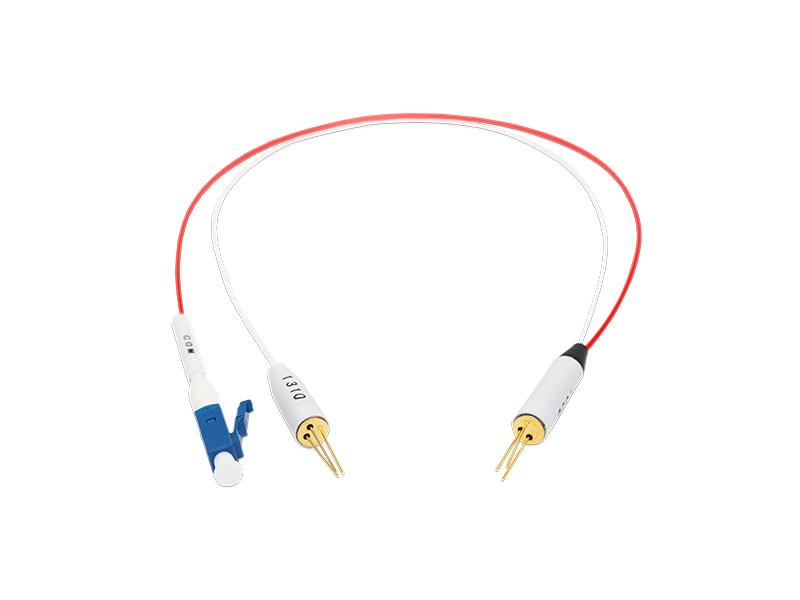

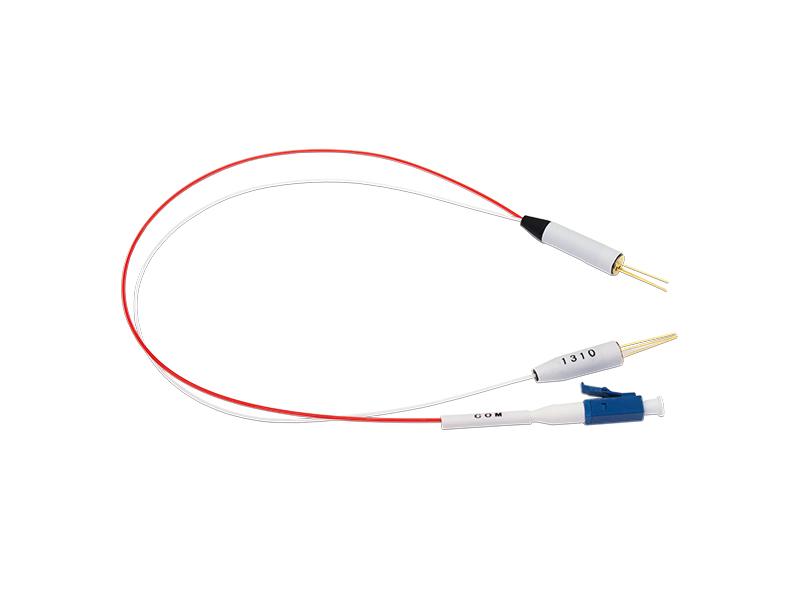

FW-PWPD-025/R13T15-PD-09-025는 통합형 FWDM 파장 분할 광 검출기 장치입니다. 이 모듈은 FWDM 부품의 전송 포트(1550 nm)와 반사 포트(1310/1490 nm)에서 나오는 광 สัญญาณ을 고응답성 광 검출기(PD)에 동시에 결합 및 패키징하여, 단일 광섬유 입력으로 세 가지 파장 채널에 대한 독립적인 광전 검출을 가능하게 합니다.
소형 밀폐형 패키지 디자인을 채택한 이 장치는 파장 분할 다중화와 광 검출 기능을 높게 통합합니다. 시스템의 광 경로를 크게 단순화하고 전체 장비 크기를 줄여주어, PON 네트워크 모니터링, 광 출력 모니터링(OPM), WDM 시스템의 채널 모니터링 및 기타 응용 분야에 이상적인 후보입니다.
PWDM PD TX1550 RX 1310/1490nm WDM 광 검출기
FW-PWPD-025/R13T15-PD-09-025
FW-PWPD-025/R13T15-PD-09-025는 통합형 FWDM 파장 분할 광 검출기 소자입니다. 이 모듈은 FWDM 소자의 송신 포트(1550nm)와 반사 포트(1310/1490nm)의 광 신호를 고응답도 광 검출기(PD)에 동시에 결합 및 패키징하여, 단일 광섬유 입력으로 3개 파장 채널에 대한 독립적인 광전 검출을 가능하게 합니다.
소형 밀폐형 패키지 디자인을 채택하여 파장 분할 다중화 및 광 검출 기능을 고도로 통합했습니다. 시스템의 광 경로를 크게 단순화하고 전체 장비 크기를 줄여 PON 네트워크 모니터링, 광 출력 모니터링(OPM), WDM 시스템의 채널 모니터링 및 기타 응용 분야에 이상적인 후보입니다.
제품 특징
제품 응용 분야
광학 및 전기적 특성
| 매개변수 | 단위 | 값 | 비고 | ||||
| 최소 | 표준 | 최대 | |||||
| 작동 파장 | λ1 | nm | 1260 | 1310 | 1360 | 반사 | |
| λ2 | 1480 | 1490 | 1500 | ||||
| λ3 | 1520 | 1550 | 1610 | 송신 | |||
| WDM | 삽입 손실 | COM→R @λ1﹠λ2 | dB | 0.5 | |||
| 격리도 | COM→R @λ3 | 15 | 22 | ||||
| COM→T@λ1&λ2 | 30 | 35 | 1550nm | ||||
| PD | 광응답도 | 투과 | A/W | 0.85 | 0.9 | 1310nm | |
| 반사 | 0.85 | 0.9 | 2 | ||||
| 포화 광출력 | Ps | mW | |||||
| 순방향 전류 | If | mA | 2 | 0.2 | |||
| 커넥터 | 삽입 손실 | dB | 0.2 | LC/PC | |||
| PDL | dB | ||||||
| 반사 손실 | dB | 40 | |||||
| 크기 | mm | 아래 그림 참조 | |||||
작동 및 보관 조건
| 매개변수 | 특성 | 단위 |
| 작동 온도 | -40 ~ +80 | °C |
| 작동 습도 | 5~85 | %RH |
| 보관 온도 | -40 ~ +80 | °C |
| 보관 습도 | 5~85 | %RH |

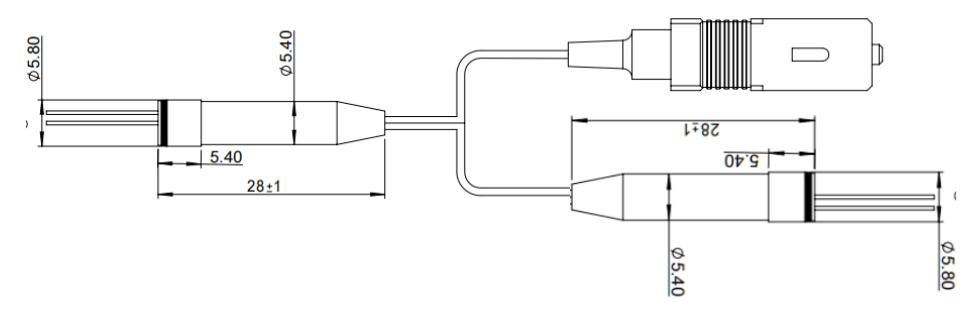

기계적 구조 도면
광섬유는 0.9mm Hytrel이며, 흰색 및 빨간색 또는 고객이 지정한 색상으로 제공됩니다. 광섬유 길이는 L±10 mm입니다. 모든 부품은 RoHS를 준수합니다.
주문 정보
| PN | 사양 |
| FW-PWPD-025/R13T15-PD-09-025LCU | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/UPC,0.9MM 0.25M FIBER |
| FW-PWPD-025/R13T15-PD-09-025SCU | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/UPC,0.9MM 0.25M FIBER |
| FW-PWPD-025/R13T15-PD-09-025FCU | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/UPC,0.9MM 0.25M FIBER |
| FW-PWPD-025/R13T15-PD-09-025LCA | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , LC/APC,0.9MM 0.25M FIBER |
| FW-PWPD-025/R13T15-PD-09-025SCA | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , SC/APC,0.9MM 0.25M FIBER |
| FW-PWPD-025/R13T15-PD-09-025FCA | PWDM -PD TX1550 RX1310/1490 FWDM-coupled PD , FC/APC,0.9MM 0.25M FIBER |
| 기타 |
