25Gbps SFP28 CWDM 1271~1371nm 듀플렉스 10km 트랜시버
제품
집 /

광학 송수신기

/

25g 광학 송수신기

/25Gbps SFP28 CWDM 1271~1371nm 듀플렉스 10km 트랜시버

25G SFP28 Transceiver
25G SFP28 Transceiver

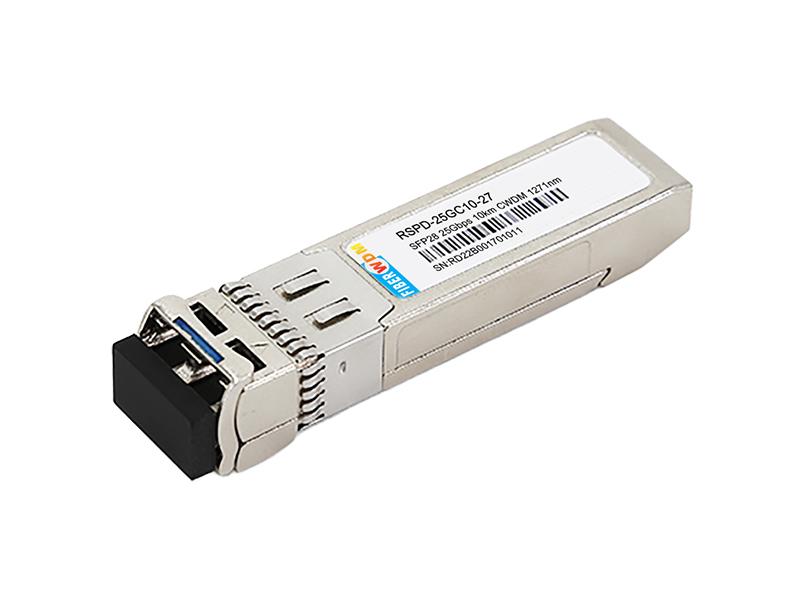

25Gbps SFP28 CWDM 1271~1371nm 듀플렉스 10km 트랜시버

SFP28 CWDM(1271~1371nm) 광 트랜시버는 하나의 모듈에 수신기와 송신기 경로를 통합합니다. 송신 측에서는 직렬 데이터 스트림 중 하나가 복원되고 재타이밍되며 레이저 드라이버로 전달됩니다. 수신 측에서는 광 데이터 스트림이 PIN 및 트랜스임피던스 증폭기(TIA)에 의해 복원되고 재타이밍됩니다. 이 모듈은 핫플러그 가능한 전기 인터페이스와 저전력 소비를 특징으로 합니다.

본 제품은 SFP28에 따른 폼 팩터, 광/전기 연결 및 디지털 진단 인터페이스로 설계되었으며 IEEE 802.3cc를 준수합니다.

지금 문의하세요 다운로드
  • 제품 상세 정보

25Gbps SFP28 CWDM 1271~1371nm 듀플렉스 10km 트랜시버



제품 특징



  • 최대 25.78Gb/s 양방향 데이터 링크
  • 핫플러그 가능한 SFP28 폼팩터
  • 듀플렉스 LC 커넥터
  • CWDM DFB 레이저 송신기
  • 9/125m SMF에서 최대 10km
  • 전원 공급 :+3.3V
  • RoHS 준수
  • 광 트랜시버용 SFF 8472 디지털 진단 모니터링 인터페이스를 준수하는 관리 사양용 2선 인터페이스
  • 케이스 동작 온도
  • 상용: 0°C ~ +70°C
  • 확장: -20°C ~ +85°C



적용 분야



  • 25G 이더넷
  • CPRI
  • 데이터 센터



제품 선택



부품 번호 동작 케이스 온도 DDMI
RSPD-25GC10-xx 상용(0~70°C) 예
RSPD-25GC10-xx-I 확장(-20~85°C) 예



제품 채널 선택



부품 번호 중심 파장 데이터 속도 거리
RSPD-25GC10-27 1271nm 25.78G 10km
RSPD-25GC10-29 1291nm 25.78G 10km
RSPD-25GC10-31 1311nm 25.78G 10km
RSPD-25GC10-33 1331nm 25.78G 10km
RSPD-25GC10-35 1351nm 25.78G 10km
RSPD-25GC10-37 1371nm 25.78G 10km



절대 최대 정격



파라미터 기호 최소 최대 단위
보관 온도 Ts -50 +95 °C
상대 습도 RH 0 95 %
전원 공급 전압 VCC 0 +3.6 V



권장 동작 조건



매개변수 기호 최소 일반 최대 단위 참고
케이스 동작 온도 TA 0   70 °C 상업용
-20   85 °C 확장
전원 공급 전압 VCC 3.15 3.3 3.46 V
전원 공급 전류 ICC     450 mA
전력 소비 P     1.5 W
데이터 전송 속도 BR 24.3 25.78 26.5 Gbps
9/125um G.652 SMF Lmax     10 km



전기적 특성



매개변수 기호 최소 최대 단위
송신기
Tx Disable 입력-High VDISH 2 Vcc+0.3 V
Tx Disable 입력-Low VDISL 0 Vcc+0.8 V
Tx Fault 입력-High VTxFH 2 Vcc+0.3 V
Tx Fault 입력-Low VTxFL 0 Vcc+0.8 V
수신기
LOSS -High VLOSH 2 Vcc+0.3 V
LOSS -Low VLOSL 0 Vcc+0.8 v

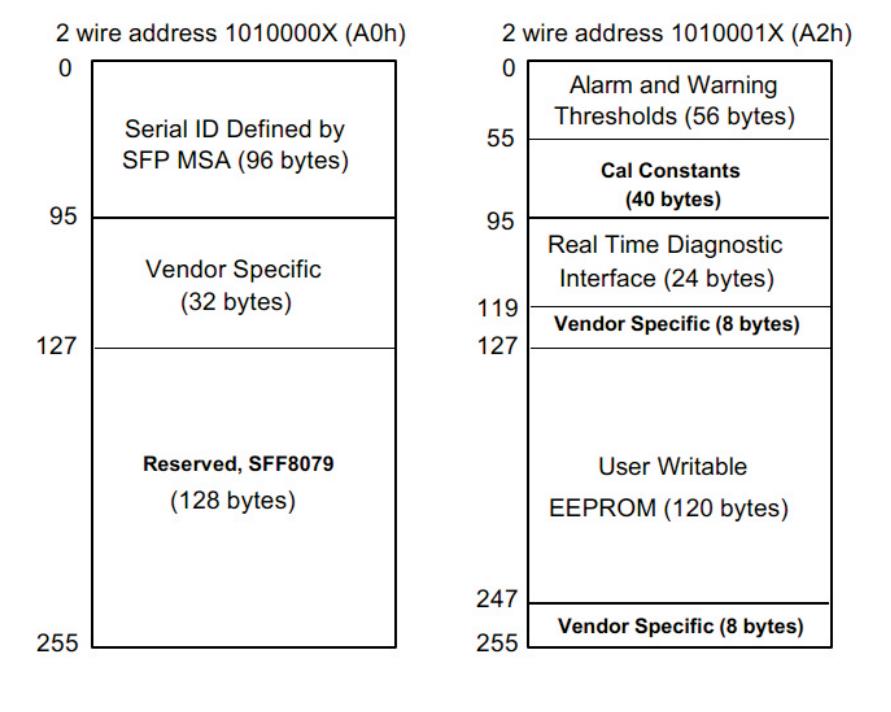

EEPROM 정보



EEPROM 메모리 맵의 특정 데이터 필드 설명은 다음과 같습니다:



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

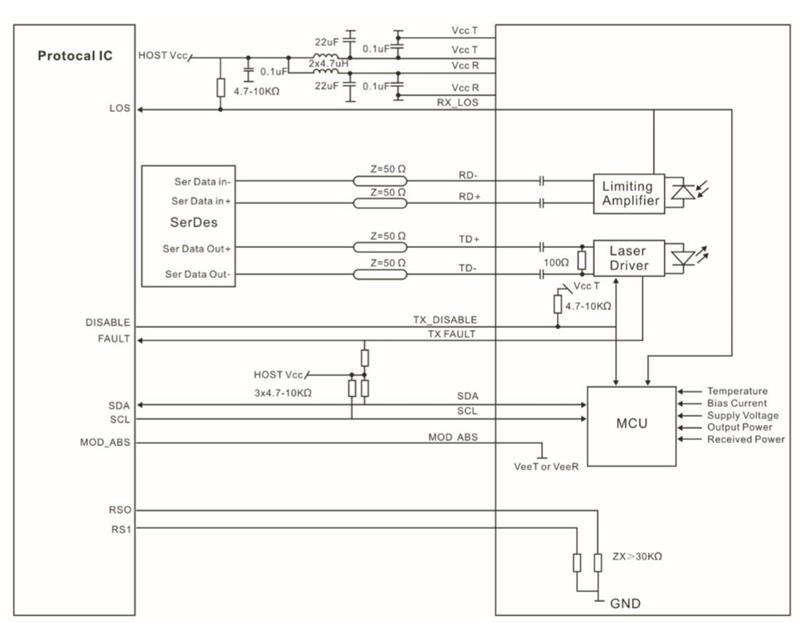

권장 회로도



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver

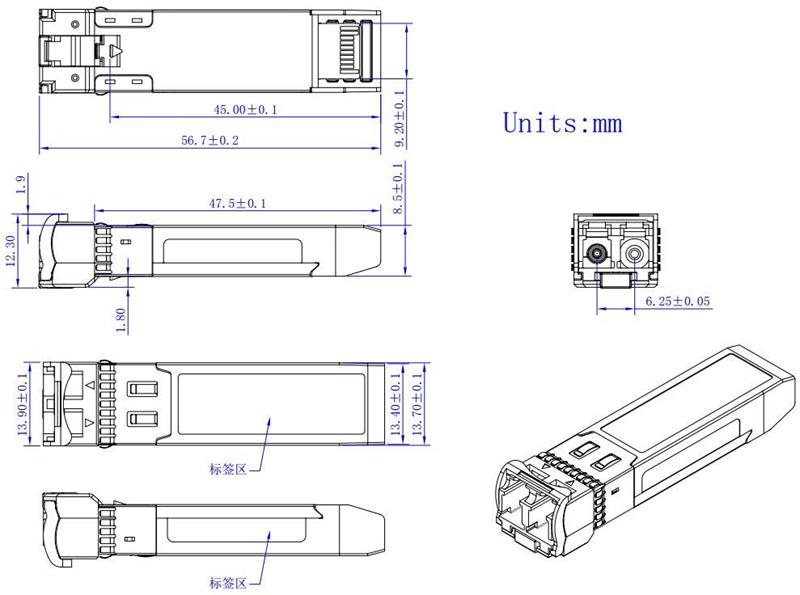

기계적 사양



25Gbps SFP28 CWDM 1271~1371nm Duplex 10km Transceiver
