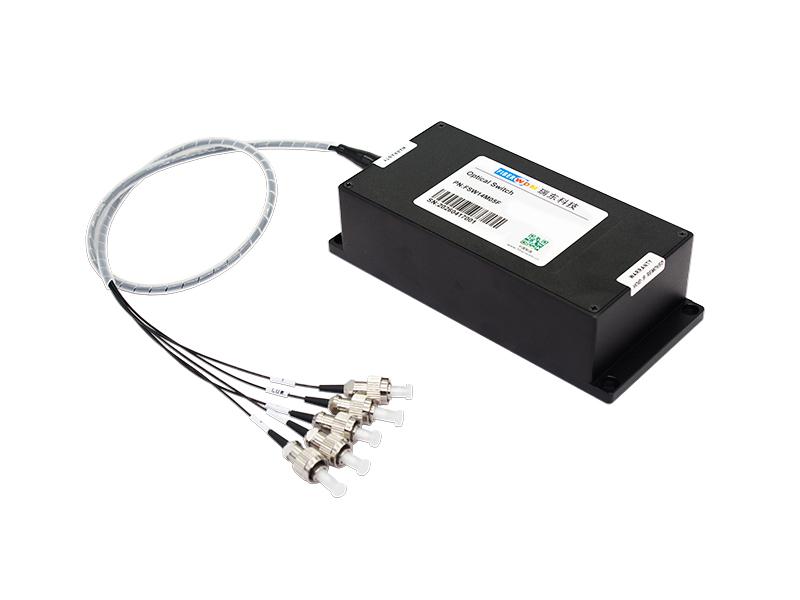

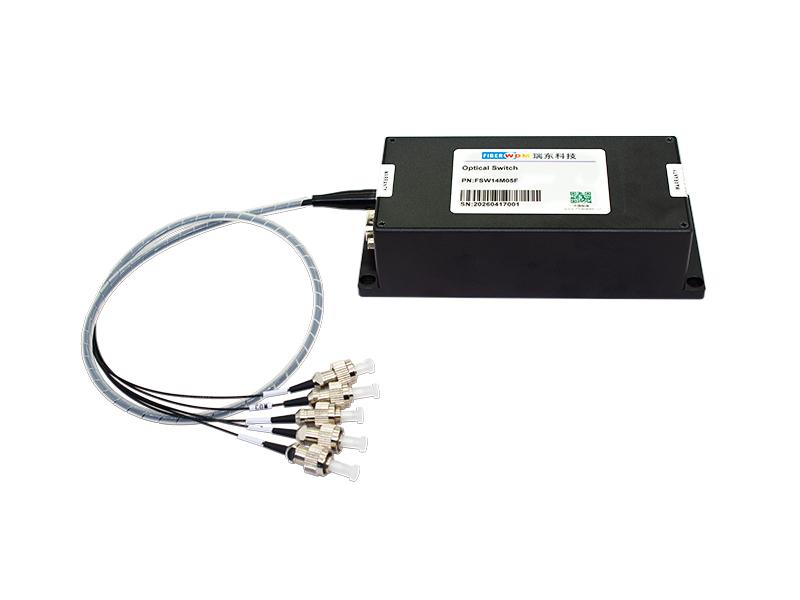

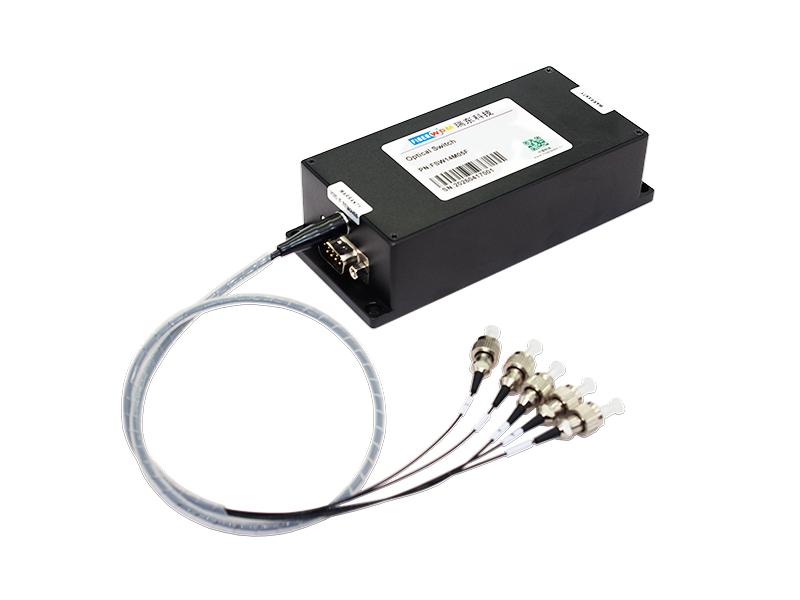

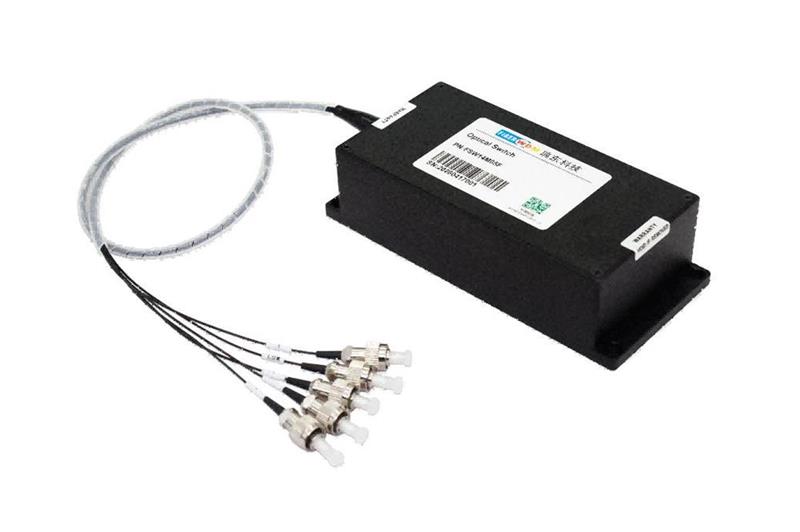

FSW14M05F는 광저우 루이드 전자 기술 유한회사에서 개발한 1×4(4×1) 광 스위치로, 스텝 인덱스 멀티모드 광섬유를 사용하며 405~640nm의 가시광선 대역에 특화되어 설계되었습니다. 이 제품은 정밀 마이크로 전기기계식(MEMS) 또는 고체 광 스위칭(SOS) 기술을 적용하여 하나의 입력 채널과 네 개의 출력 채널 간의 빠르고 안정적인 광 경로 전환을 구현합니다. 산업 검사, 생체 영상, 분광 분석, 레이저 빔 분할, 과학 연구 실험 등 동적 다채널 광 경로 선택이 요구되는 고정밀 응용 분야에 적합합니다.
1x4 스텝 인덱스 멀티모드 광섬유 광 스위치 405-640nm 50/125um (NA0.22)
0.9mm 0.5m
광섬유, FC/UPC, RS-232 직렬 포트, 135x60x35 모듈 |
FSW14M05F
특징:
405nm(보라색)부터 640nm(빨간색)까지의 가시광선 대역 전체를 커버하며, 일반적인 반도체 레이저, LED 및 제논 광원과 호환되어 형광 검출 및 공초점 이미징과 같은 다양한 요구 사항을 충족합니다.
정밀한 광학 정렬과 스텝 인덱스 멀티모드 광섬유와의 매칭 설계는 낮은 삽입 손실과 채널 간 낮은 누화를 보장하여 신호 무결성과 측정 정확도를 보장합니다.

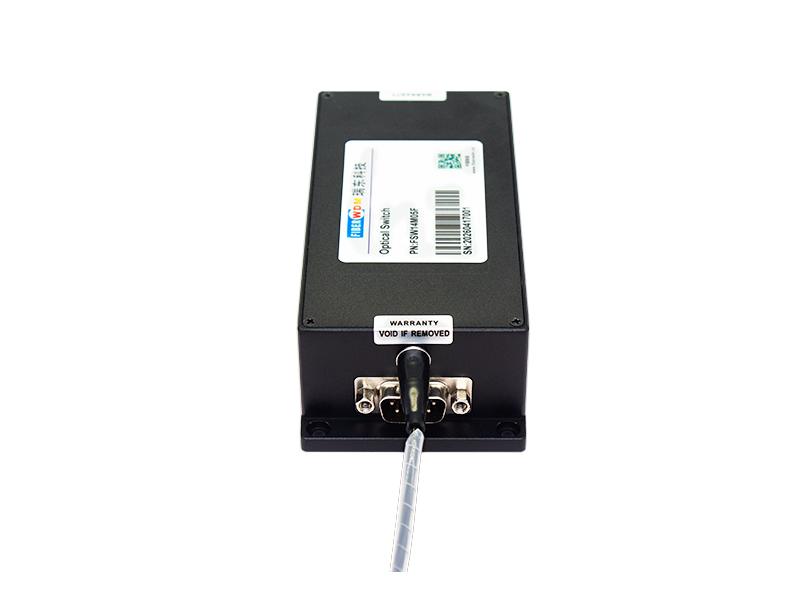

0.9mm 광섬유와 FC/UPC 커넥터를 장착하여 높은 기계적 강도와 뛰어난 삽입-추출 반복성을 자랑합니다. 완전 금속 차폐 하우징은 전자기 간섭을 효과적으로 차단하여 실험실 및 산업 현장 환경 모두에 적합합니다.
135×60×35mm의 소형 크기로 시스템 통합 및 랙 장착이 용이합니다. 표준 RS-232 직렬 포트를 통해 간소화된 명령어 세트로 제어되며, PC, PLC 및 임베디드 시스템에서 직접 구동할 수 있습니다.
1입력 4출력 구조(또는 4입력 1출력 선택)를 지원하며, 단방향 광 경로 선택을 지원합니다. 빠른 전환 응답과 정밀한 채널 위치 지정으로 소프트웨어와 결합하여 자동 다중 채널 시분할 영상 획득이 가능합니다.
애플리케이션:
명세서:
| 매개변수 | 값 |
| 모델 | FSW14M05F |
| 삽입 손실 | 1x4(4x1) |
| ≤1.0 dB | |
| 작동 파장 | 405-640nm |
| 테스트 파장 | 450/650nm |
| 반환 손실 | MM ≥ 30 |
| 채널 크로스토크 | MM ≥ 50 |
| 편광 의존 손실 | ≤0.05dB |
| 파장에 따른 손실 | ≤0.25dB |
| 온도에 따른 손실 | ≤0.25dB |
| 반복성 | ≤0.02dB |
| 삶을 바꾸다 | ≥107 |
| 전환 시간 | ≤20ms (인접 채널) |
| 광학 출력 | ≤500mw |
| 섬유 종류 | 스텝 인덱스 멀티모드 광섬유 50/125um (NA0.22) |
| 커넥터 | FC/UPC(또는 기타) |
| 제어 방법 | RS-232 |
| 작동 전압 | 5볼트 |
| 작동 전류 | 600mA |
| 작동 온도 | -20℃ ~ +70℃ |
| 보관 온도 | -40℃ ~ +85℃ |

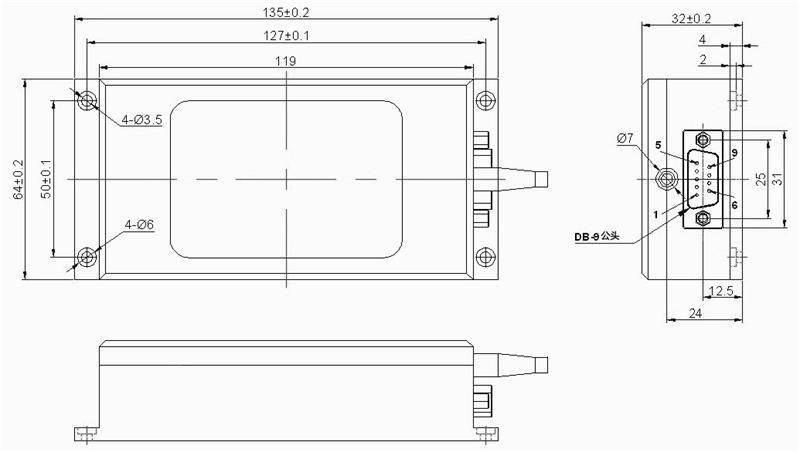

제품 크기

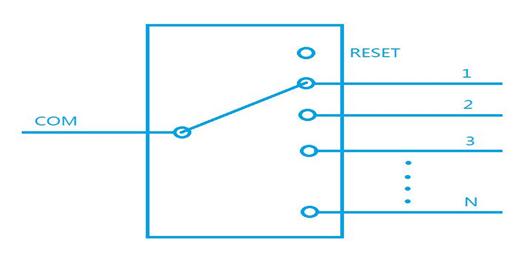

광학 경로:
핀 구성:
| DB9 수형 커넥터 | |||
| 핀 | 모델 | 이름 | 기능 |
| 2 | 입력 | RXD | RS-232 RX |
| 3 | 밖으로 | TXD | RS-232 TX |
| 5,8 | 힘 | 접지 | 전원 접지 |
| 9 | 힘 | VCC | 전원 VCC(5V, 500mA) |
| 1,4,6,7 | NC | NC | 널 |

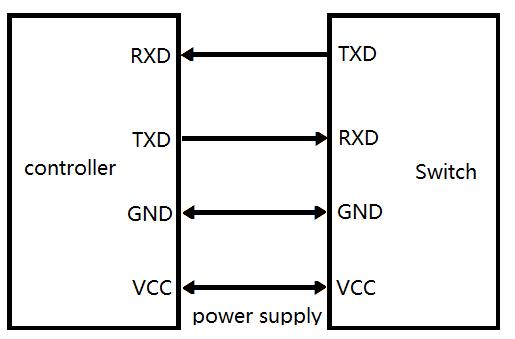

제어 다이어그램:
제어 명령:
● "_"는 밑줄을 의미합니다.
● 통신 프로토콜의 모든 문자는 대문자로 작성해야 합니다.
● 이 모듈은 한 번에 하나의 명령만 실행할 수 있습니다. 일반적으로 프로그램이 응답을 반환한 후에만 다음 명령을 입력할 수 있습니다.
● 실제 작업 시에는 시작 문자로 꺾쇠괄호 “<“를, 종료 문자로 “>“를 입력하십시오.
| 이름 | 명령어 | 설명 |
| 광 스위치 채널 설정 |
명령어: |
이 명령은 광 스위치 채널을 설정하고 선택하는 데 사용됩니다. XX가 00이면 채널이 재설정됩니다. XX가 01이면 스위치가 채널 1로 전환됩니다. 설정이 성공하면 응답 1이 반환됩니다. 입력 XX가 광 스위치 채널 수를 초과하면 응답 2가 반환됩니다. |
|
응답 1: |
||
| 광 스위치의 현재 채널 조회 |
명령어: |
이 명령은 광 스위치의 현재 채널을 조회하는 데 사용됩니다. 조회가 성공하면 유효한 응답 명령이 반환되며, 여기서 XX는 현재 채널을 나타냅니다. |
|
응답: |
||
| 광 스위치 정보 조회 |
명령어: |
이 명령은 광 스위치의 정보를 조회하는 데 사용되며, 반환되는 응답은 다음과 같습니다.
모듈 모델: OSW-1XNN
|
|
응답: |
참고: 모듈 직렬 포트의 전송 속도는 9600bps, 데이터 비트는 8비트, 정지 비트는 1비트이며 패리티는 없습니다. 전송된 명령이 유효하지 않으면 광 스위치는
주문 정보:
| 모델 | 사양 설명 |
| FSW14M05F | 1x4 스텝 인덱스 멀티모드 광섬유 광 스위치, 405-640nm, 50/125um (NA0.22), 0.9mm~0.5m 광섬유, FC/UPC, RS-232 직렬 포트, 135x60x35 모듈 |
참고: 기타 맞춤 사양에 대해서는 당사로 문의해 주십시오. sale@fiberwdm.com
