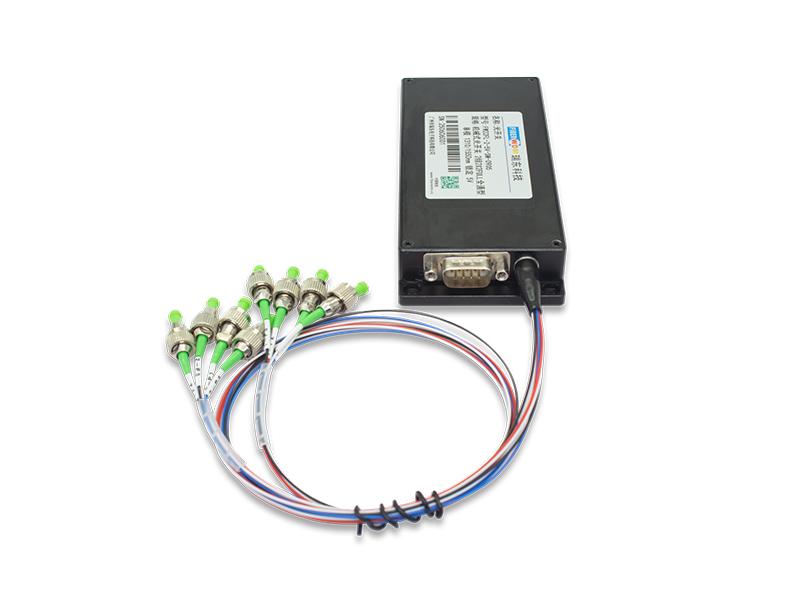

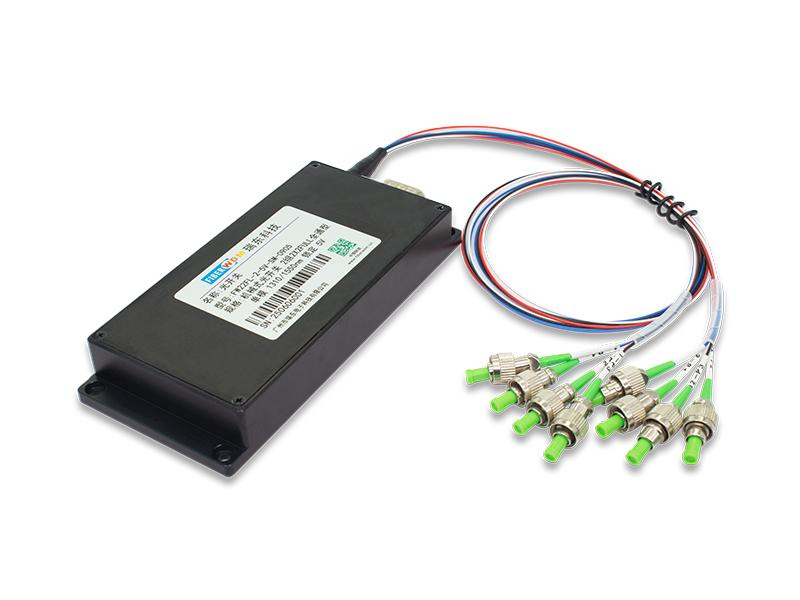

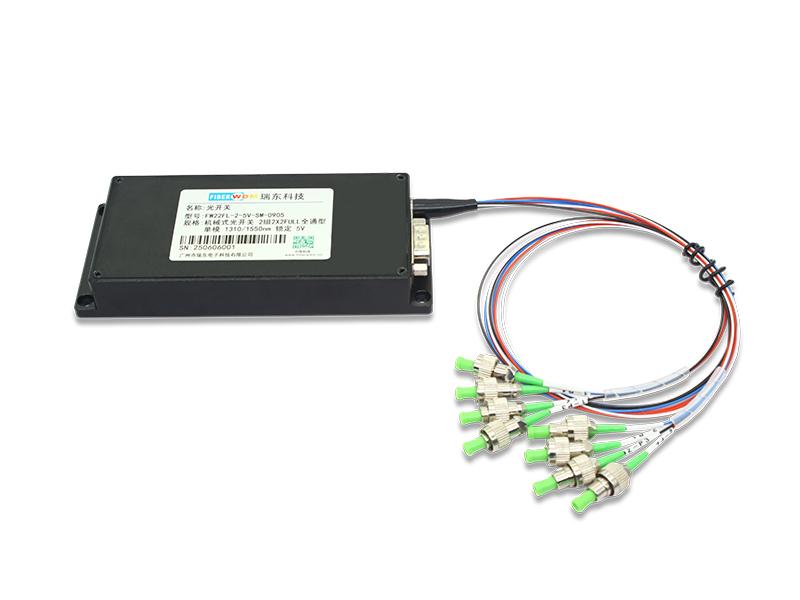

Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module

2채널 2X2F 기계식 광 스위치 모듈

제품 특징

낮은 삽입 손실, 넓은 파장 범위
낮은 채널 크로스토크, 높은 안정성, 높은 신뢰성
전원이 꺼져도 광 경로를 유지합니다.
자체 진단 오류 감지 기능을 갖춘 내부 회로 설계
간단한 제어 방식, 컴팩트한 사이즈, 시스템에 쉽게 통합 가능

지금 문의하십시오 다운로드

카테고리

뜨거운 제품

제품 상세 정보

FW22FL-2-5V-SM-0905-L/NL

2X2 풀 패스스루 타입, 싱글 모드 1310/1550nm, 래칭/비래칭, 5V, 0.9MM ~ 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈

FW22FL-2-SM-0905는 2x2 광 스위치 2개 채널을 포함하는 광 경로 스위칭, 변환 및 라우팅 장치로, 두 그룹 모두에 대해 직접 및 교차 광 경로 스위칭을 수행할 수 있습니다. 광섬유 전송 시스템에서 광 스위치는 다중 모니터, LAN, 다중 광원, 검출기 및 이더넷 보호 변환에 사용됩니다. 광 스위치는 주로 광 전송 시스템의 다채널 광 모니터링, LAN에서 다중 광원/검출기 간 자동 스위칭, 광 센싱 시스템의 동적 다점 모니터링, 광섬유, 광 부품, 네트워크 및 현장 엔지니어링 광 케이블용 광 테스트 시스템의 광섬유 테스트, 그리고 광 부품의 조정 및 정렬에 적용됩니다.

제품 매개변수

매개변수	명세서	단위
작동 파장	1260~1620nm	nm
삽입 손실	≤1.0	데시벨
파장 의존 손실	≤0.25	데시벨
편광 의존 손실	≤0.05	데시벨
온도에 따른 손실	≤0.25	데시벨
반사 손실	≥50	데시벨
크로스토크	≥55	데시벨
스위치 타임	≤15	미시시피
반복 능력	≤±0.02	데시벨
내구성	≥10 ⁷	타임스
작동 전압	5V, 200mA	다섯
스위치 유형	비래칭/래칭	/
작동 온도	－20~＋70	섭씨
보관 온도	－40~＋85	섭씨
광 파워	≤500	ㅁㅁ
차원	135L×60W×20H	mm

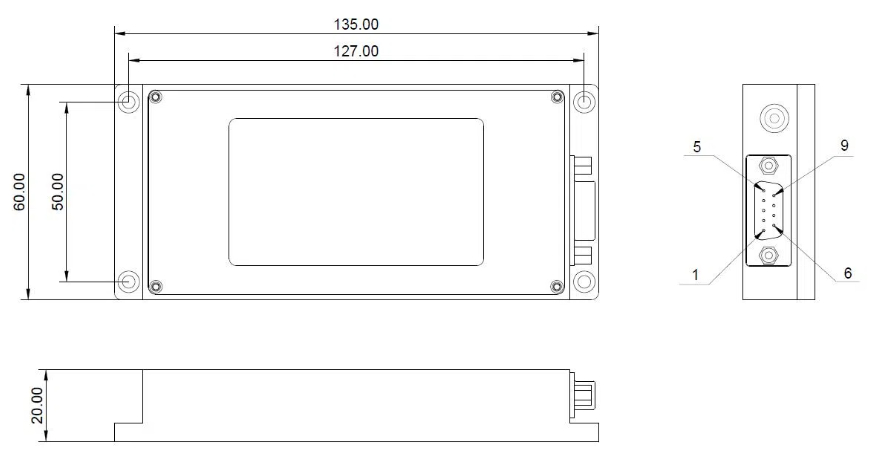

차원

2X2F Mechanical optical switch Module

핀 정의

DB9 수 커넥터
핀	유형	이름	기능
2	입력	A+	485 커뮤니케이션 A+
3	입력	비-	485 통신 B-
8	힘	접지	전원 공급 장치 접지
9	힘	비씨씨	전원 공급 장치의 양극 단자
1,4,5,6,7	NC	NC	/

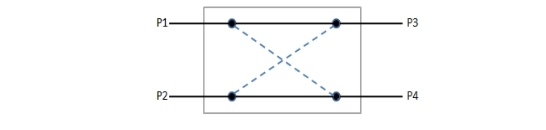

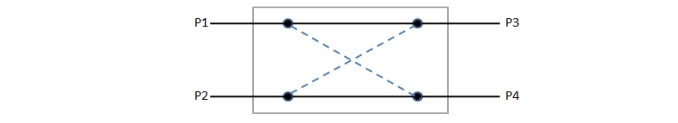

광 경로 다이어그램

Low Insertion Loss Optical Switch

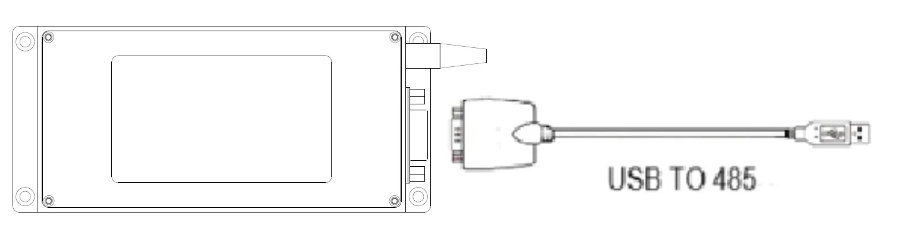

제어 회로도

High-Reliability Optical Switch Module

RS-485 제어 명령 세트

“_”는 밑줄을 나타냅니다.
통신 프로토콜의 모든 문자는 대문자입니다.
l 이 모듈은 한 번에 하나의 명령만 실행할 수 있습니다. 일반적으로 다음 명령을 입력하기 전에 프로그램이 해당 값을 반환할 때까지 기다려야 합니다.
엘 [끝] 실제로는 시작 표시로 '<' 기호를 사용하고 끝 표시로 '>' 기호를 사용합니다.

이름	지침	설명
광 스위치 채널 설정	명령:	이 명령은 광 스위치 채널 선택을 설정합니다. XX는 첫 번째 광 스위치를 설정하고, YY는 두 번째 광 스위치를 설정합니다. XX가 01이면 P3에 연결된 P1과 P4에 연결된 P2로 전환합니다. XX가 02이면 P4에 연결된 P1과 P3에 연결된 P2로 전환합니다. 설정이 성공하면 응답 1이 반환됩니다. XX가 광 스위치 채널 수를 초과하면 응답 2가 반환됩니다. 응답 3은 광 스위치 전환 실패 또는 오류를 나타냅니다.
	응답1: 응답2: 응답3:
광 스위치 현재 채널 확인	명령:	이 명령은 광 스위치의 현재 채널을 쿼리하는 것을 나타냅니다. 쿼리가 성공하면 응답 명령이 반환되며, 여기서 XX와 YY는 현재 채널을 나타냅니다. 01: P1은 P3에 연결되고, P2는 P4에 연결됩니다. 02: P1은 P4에 연결되고, P2는 P3에 연결됩니다.
	응답:
광 스위치 정보 쿼리	명령:	명령은 광 스위치에 대한 정보를 쿼리하는 것을 나타내고, 응답은 결과를 나타냅니다. 모듈 모델：OSW-2-2X2F-SM 작동 파장: 1260~1650nm 광섬유 종류：9/125um 광섬유 보호 튜브: 0.9mm 광섬유 케이블 길이: 1m 제어 인터페이스: RS-485 커넥터: FC/APC
	응답:

참고: 모듈의 직렬 포트 통신 속도는 9600, 데이터 비트는 8, 정지 비트는 1이며 패리티는 사용되지 않습니다. 잘못된 명령이 전송되면 광 스위치는 로 응답합니다.

주문 정보

부품 번호

사양

FW22FL-2-5V-SM-0905-L

2채널 2X2 기계식 광 스위치 모듈

2X2 풀 패스스루 싱글 모드 1310/1550nm, 래칭, 5V, 0.9MM 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈

FW22FL-2-5V-SM-0905-NL

2채널 2X2 기계식 광 스위치 모듈

2X2 풀 패스스루 싱글 모드 1310/1550nm, 비래칭, 5V, 0.9MM 0.5M 파이버, RS485 통신 인터페이스, 135×60×20mm 박스 모듈

관련 상품

1x2 기계적 광학 스위치

탁월한 저렴한 비용, 1x2 기계식 광 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

듀얼 1x2 기계적 광학 스위치

타의 추종을 불허하는 저렴한 비용 D1x2 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

전체 2x2 기계식 광 스위치

비교할 수 없을 만큼 저렴한 풀 2x2 기계식 광 스위치 낮은 광학 왜곡 높은 격리도 높은 신뢰성 에폭시 프리 광학 경로

자세한 내용을 읽으십시오

2x2 바이 패스 기계적 광학 스위치

타의 추종을 불허하는 저렴한 비용 2x2 바이 패스 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

듀얼 2x2 바이 패스 기계적 광학 스위치

타의 추종을 불허하는 저렴한 비용, 이중 2x2 바이 패스 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

미니 바이 패스 기계식 광 스위치

타의 추종을 불허하는 저비용, 미니 바이 패스 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

1x4 기계적 광학 스위치

타의 추종을 불허하는 저비용, 미니 바이 패스 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오

4x4 기계적 광학 스위치

타의 추종을 불허하는 저비용, 미니 바이 패스 기계적 광학 스위치 낮은 광학 왜곡 높은 격리 높은 신뢰성 에폭시 무료 광학 경로

자세한 내용을 읽으십시오
