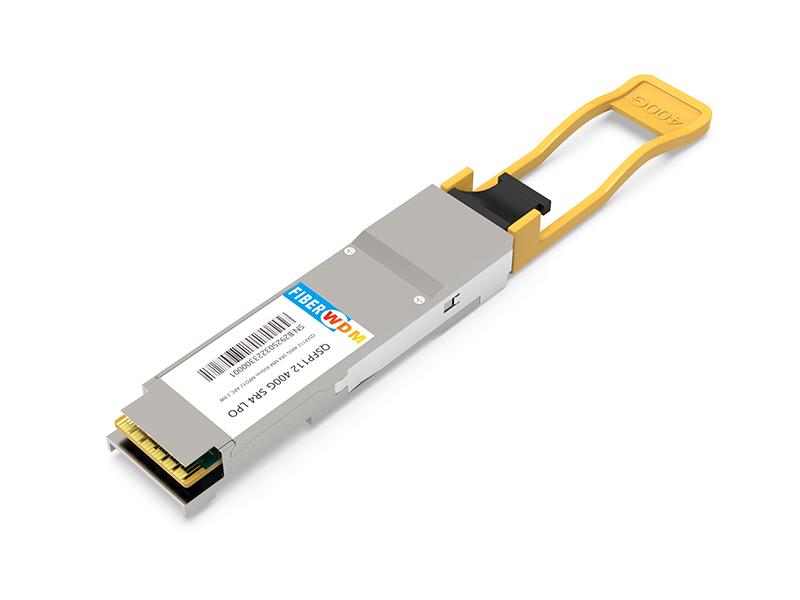

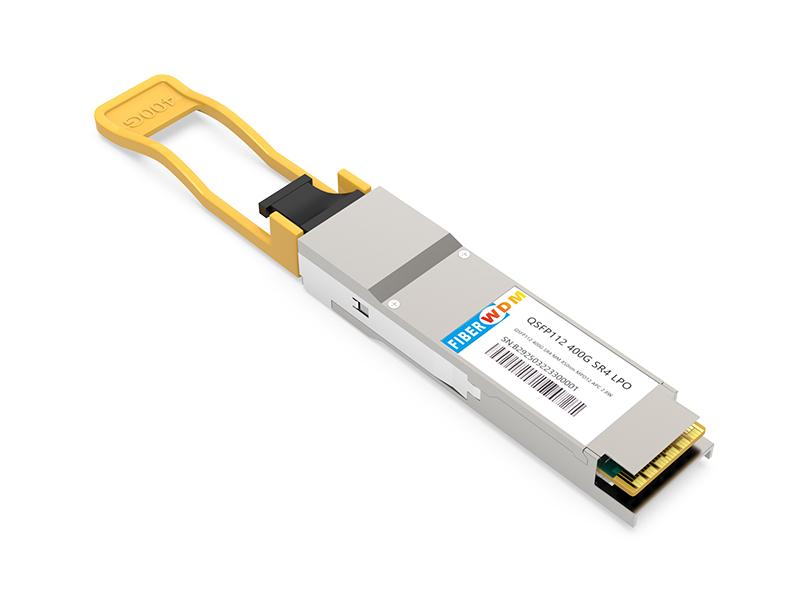

400G QSFP112 SR4 LPO
400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO 400G QSFP112 SR4 LPO

400G QSFP112 SR4 LPO 트랜시버

특징:

  • 핫 플러그형 QSFP112 SR4 멀티모드 트랜시버
  • QSFP112 MSA 준수
  • CMIS Rev 4.0 이상 버전 준수
  • DSP 또는 CDR이 없는 통합 850nm VCSEL 어레이 및 PD 어레이
  • 100G-PAM4 전기 및 광 변조의 4채널
  • 단일 MPO-12 APC 수용구  최대 전력 소비량 2.8W
  • 단일 3.3V 전원 공급 장치
  • 케이스 작동 온도 0°C ~ 70°C
  • 1등급 레이저  RoHS 규정 준수
지금 문의하십시오 다운로드
  • 제품 상세 정보

400G QSFP112 SR4 LPO 트랜시버

절대 최대 정격

매개변수

상징

민

맥스

단위

보관 온도

티에스

-40

85

섭씨

전원 공급 전압

비씨씨

-0.4

3.6 다섯

상대 습도(비응축)

RH

5

85

%

권장 작동 조건

매개변수

상징

최소

전형적인

최대

단위

노트

작동 케이스 온도

토퍼르

0

70 ℃

전원 공급 전압

비씨씨

3.135

3.3

3.465

다섯

최대 전력 소모(400G)

PD

2.8 여

차선당 신호 전송 속도

에스알엘

53.125

GBd

PAM4

송신기 광학 사양

매개변수

상징

최소

전형적인

최대

단위

파장

λC

844 850

863

nm

RMS 스펙트럼 폭

∆λrms

0.6

nm

각 레인의 평균 발사 전력

에이오플

-1.0

3.0

데시엠

각 레인의 OFF 송신기 평균 발사 전력

신사

-30

데시엠

각 레인의 소멸 비율

응급실

3

데시벨

광 반사 손실 허용 오차

ORL

14

데시벨

송신기 반사율

TR

-26

데시벨

수신기 광학 사양

매개변수

상징

최소

전형적인

최대

단위

파장

λC

842

850 863

nm

손상 임계값, 평균 광 전력, 각 레인

AOPD

5

데시엠

각 레인의 평균 수신 전력

아오피르

-6.3

4.0

데시엠

수신 전력(OMAouter), 각 레인

오마르

3.5

데시엠

수신기 반사율

RR

-20

데시벨

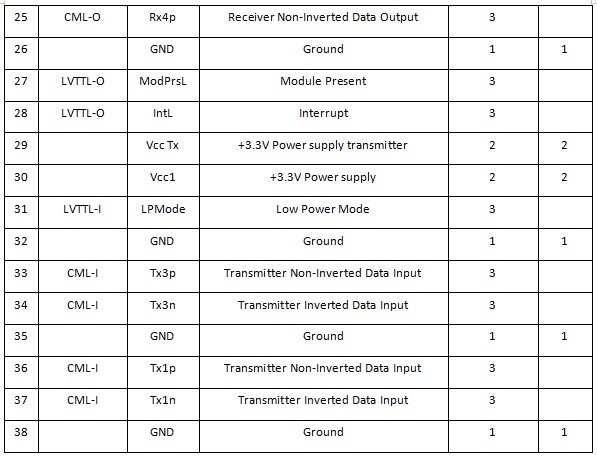

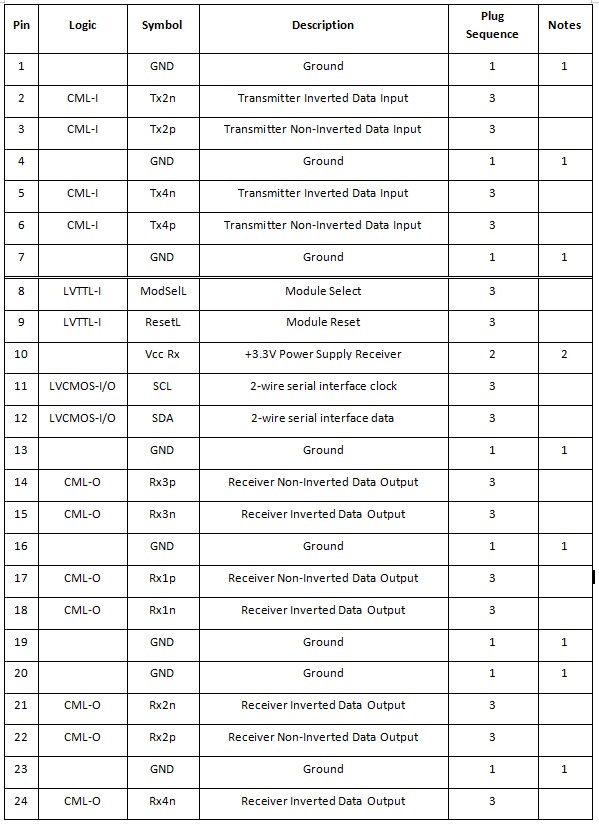

핀 정의

400G LPO Transceiver

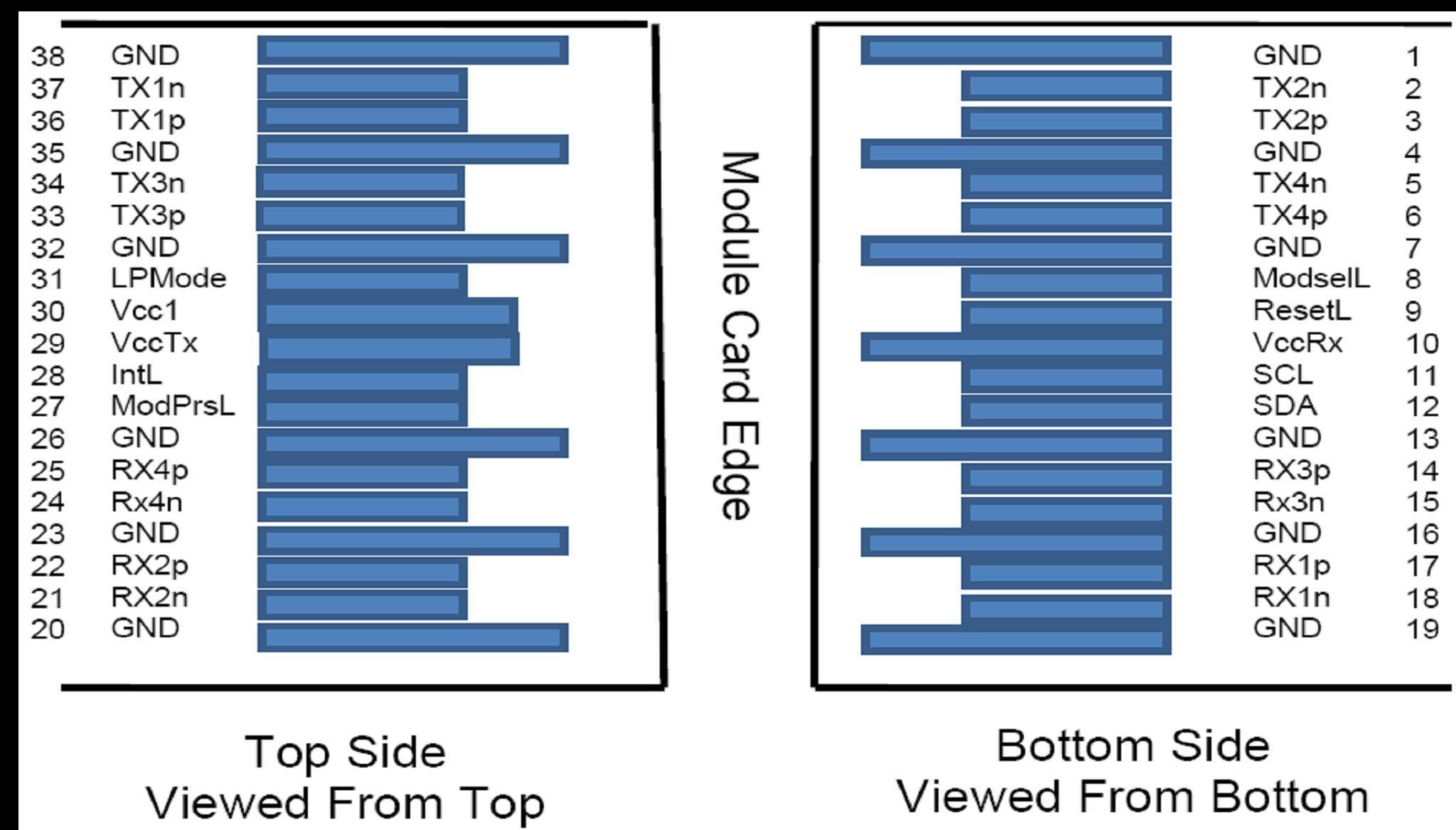

그림 1 – 모듈 패드 레이아웃

400G LPO Transceiver 400G LPO Transceiver

참고사항:

1. GND는 QSFP56 모듈의 신호 및 전원 공통 단자를 나타내는 기호입니다. QSFP56 모듈 내에서는 모두 공통이며, 별도로 명시되지 않는 한 모든 모듈 전압은 이 전위를 기준으로 합니다. 이 단자들을 호스트 보드의 신호 공통 접지면에 직접 연결하십시오.

2. Vcc Rx, Vcc1, Vcc Tx는 수신기와 송신기 전원 공급 장치이며 동시에 적용해야 합니다. 권장되는 호스트 보드 전원 공급 장치 필터링은 아래 그림과 같습니다. Vcc Rx, Vcc1, Vcc Tx는 QSFP56 모듈 내부에서 어떤 조합으로든 연결될 수 있습니다. 커넥터 핀의 최대 전류는 각각 500mA입니다.

400G QSFP112 SR4 LPO Transceiver

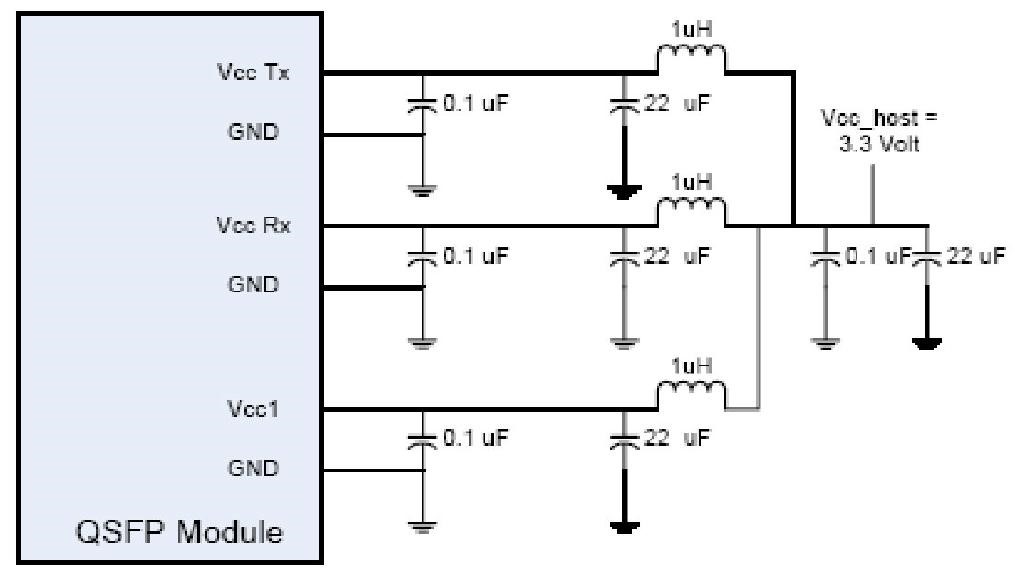

그림 2. 권장 전원 공급 장치 필터

광학 인터페이스 및 기계적 치수

400G QSFP112 SR4 LPO Transceiver

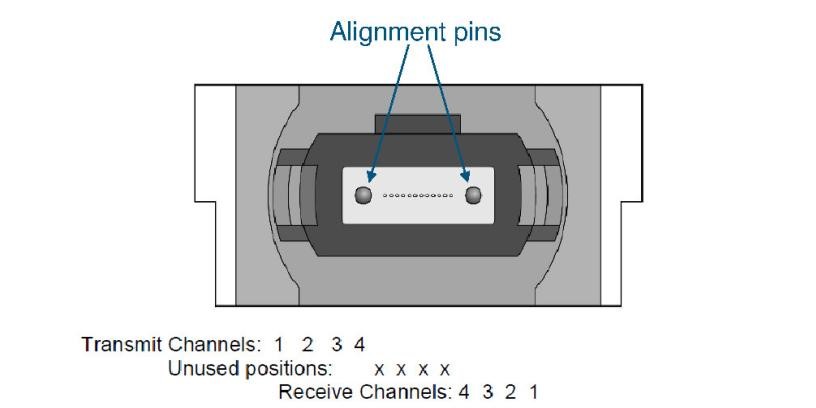

그림 3 – MPO 커넥터용 광 수용구 및 채널 방향

400G QSFP112 SR4 LPO Transceiver

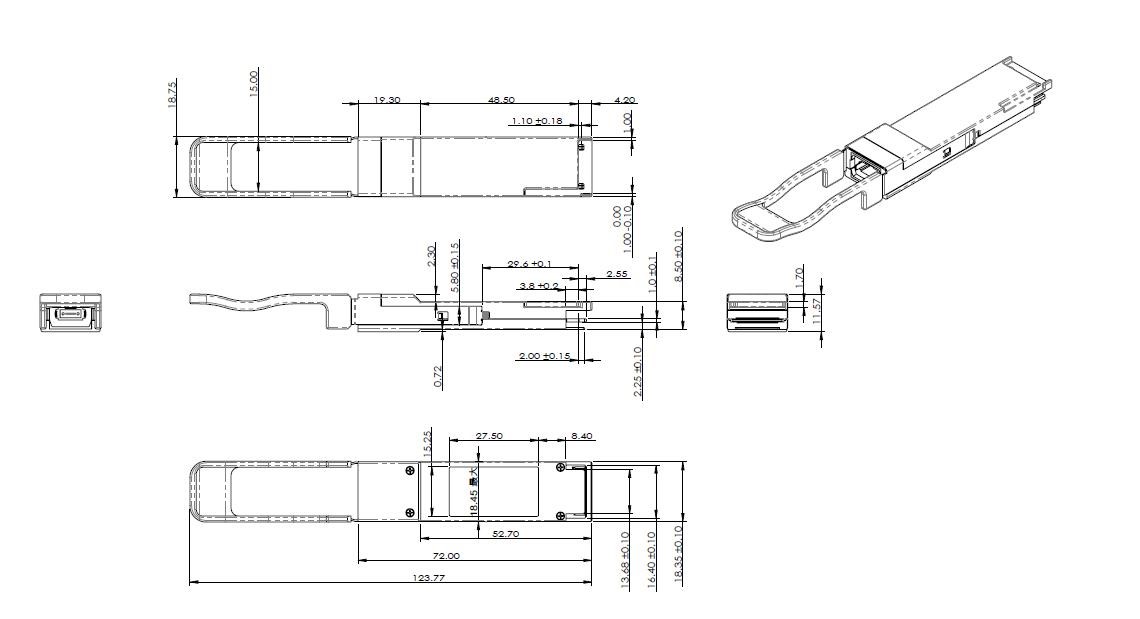

그림 4 – 기계적 치수.

주문 정보

부품 번호

설명

QS112-400G-LPO-SR4

400Gb/s, QSFP112, MPO-12APC, 850nm MMF, SR4, LPO
