설명

제품 기능

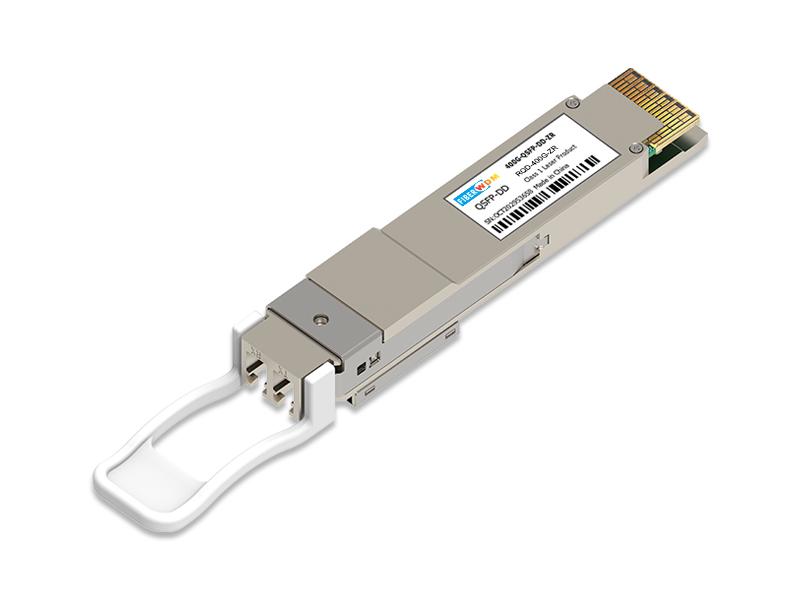

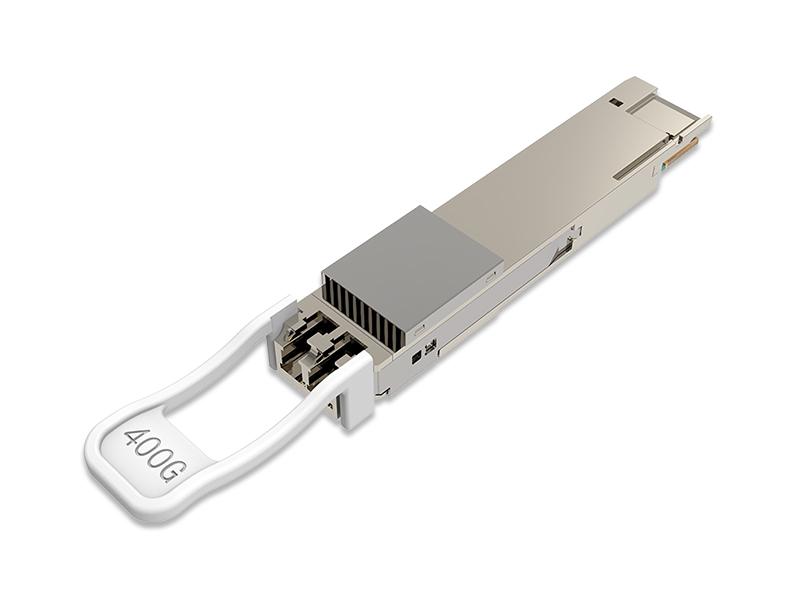

RQD-400G-ZR/ZR+는 QSFP-DD 폼 팩터의 단일 반송파 100-400G 코히어런트 플러거블 모듈이며, QSFP-DD MSA, QSFP-DD 하드웨어 사양을 준수하고 DP-16QAM 변조를 기반으로 합니다

편광 다이버시티 코히어런트 Intradyne 검출 및 고급 전자 링크 등화를 사용합니다.

호스트 측에서 이 모듈은 4×100GE, 1×200GE 및 1×400GE 모드를 포함한 다양한 신호 유형을 수용할 수 있습니다. 라인 측에서는

이 모듈은 연결형 순방향 오류 정정(CFEC) 코드를 적용한 400G 인터페이스와 개방형 순방향 오류 정정(OFEC)을 적용한 100-400G 인터페이스를 지원합니다.

400ZR+ QSFP-DD 모듈은 그림 1에 설명된 것처럼 DCI 애플리케이션에서 광 링크를 통한 DWDM 전송을 지원하기 위해 호스트 플랫폼과 함께 사용하도록 설계되었습니다. 이 모듈은 업계 표준 소형 폼 팩터에서 400GE 전송을 제공하므로 고성능 DCI 패브릭 스위치 및 라우터와 통합하기에 이상적입니다. 또한 통합된 100GE 클라이언트 다중화 기능으로 인해 데이터 센터 상호 연결 애플리케이션에서 4×100GE 클라이언트를 위한 고집적 트랜스폰더로 사용할 수 있습니다.

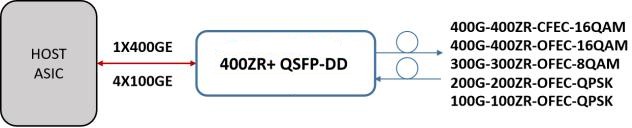

그림 1 모듈 애플리케이션 구성도-400ZR+ 트랜시버

이 모듈은 고성능 통신 및 데이터 센터 환경에서 동작할 수 있는 고성능 코히어런트 트랜시버의 완전한 구현입니다.

동작 모드

이 모듈은 이더넷 트랜시버로 동작하며, 구성된 라인 측 광 용량까지 호스트/클라이언트 인터페이스에서 1×400GE 및 4×100GE 모드를 지원합니다.

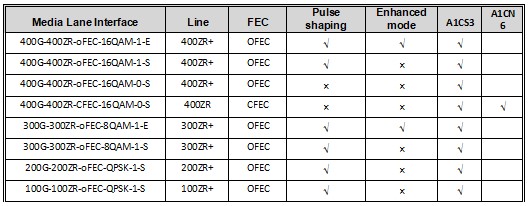

표 3 라인 측 모드

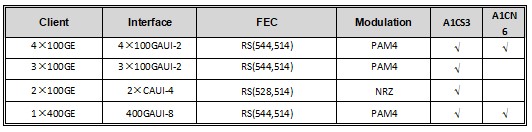

표 4 호스트 측 모드

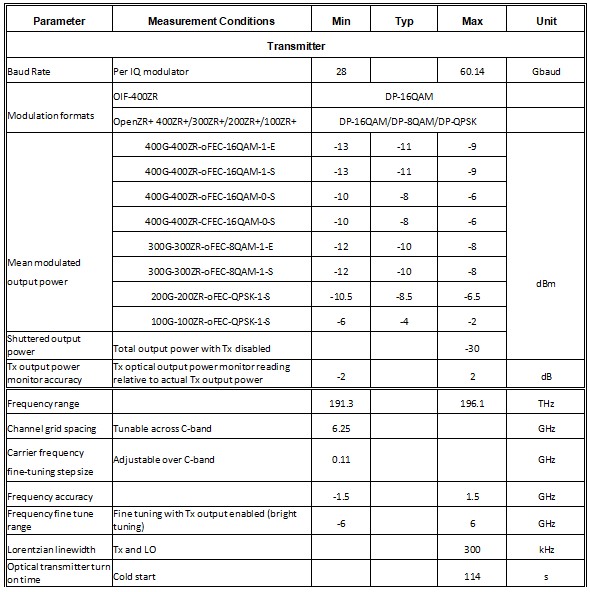

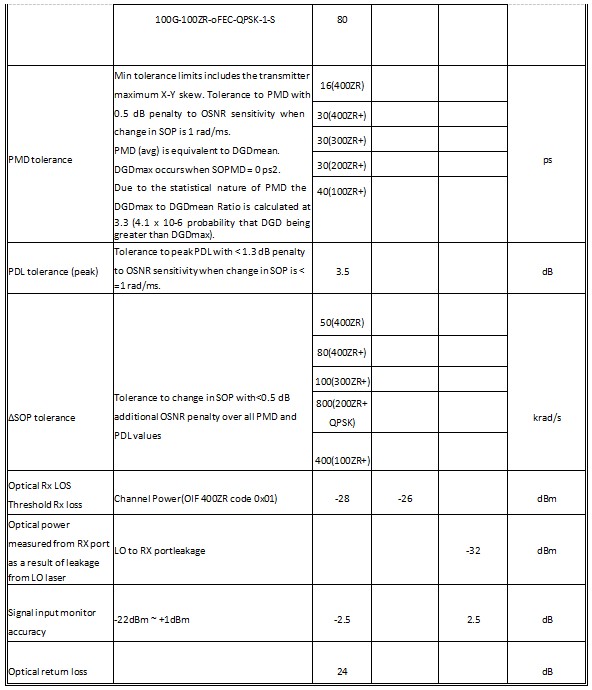

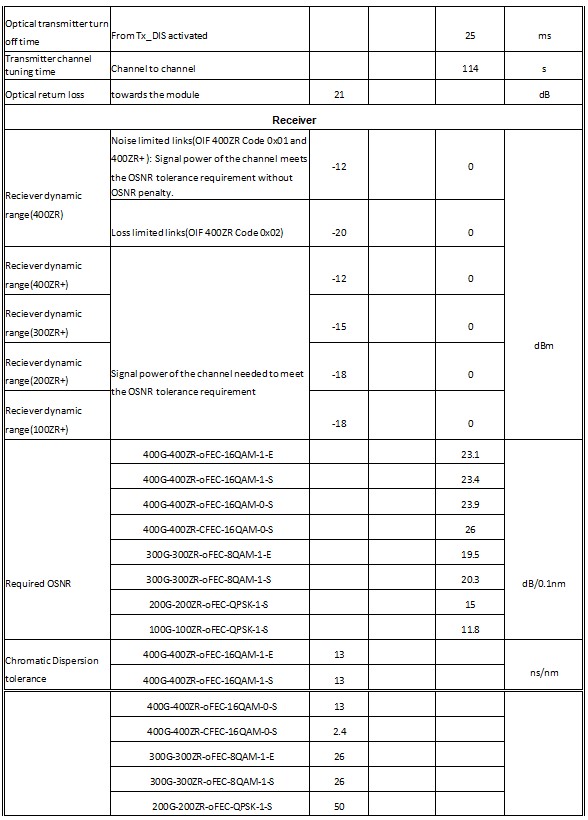

광학 및 전기 사양

인터페이스 정의

설명

이 모듈은 커넥터가 포함된 PCB로 구성되며, 하나의 패들 카드에 상단 38개 패드와

하단 38개 패드가 있어 총 76개의 패드 접점 카드 에지 전기 인터페이스를 형성하며, QSFP-DD 하드웨어 사양을 준수하는 외부 호스트/클라이언트 측 로직과 연결됩니다. 네트워크 레인 인터페이스는 C-대역에서 DP-16QAM 코히어런트 신호를 전달하는 광섬유에 연결된 듀플렉스 LC 커넥터입니다.

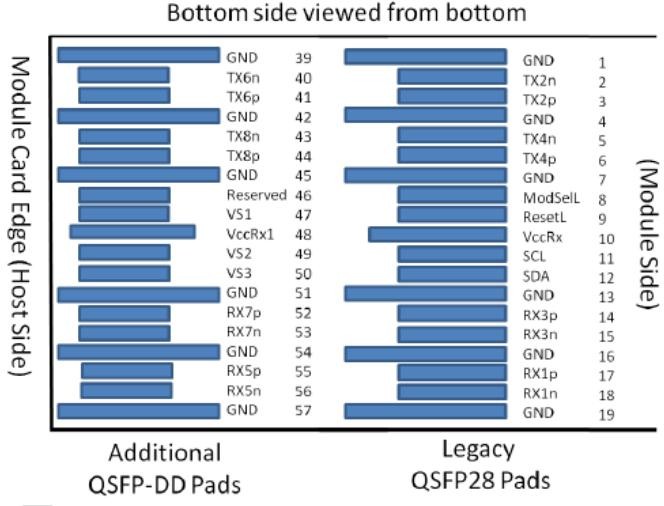

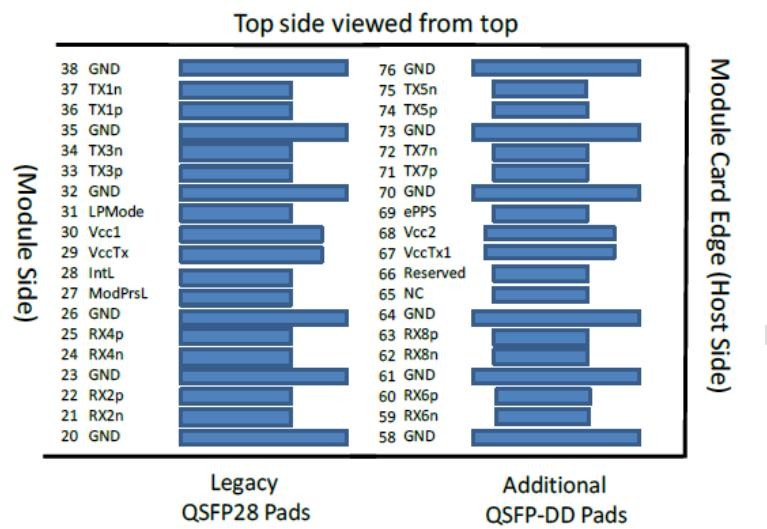

그림 2 QSFP-DD 모듈 핀 배열

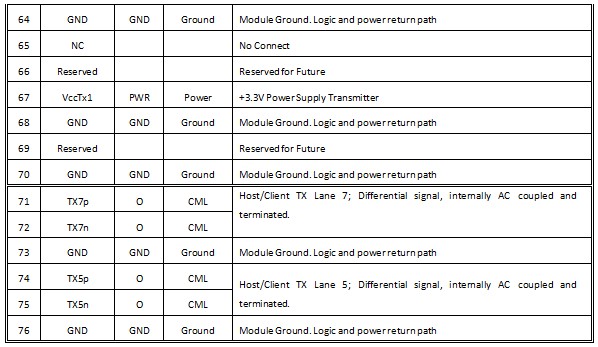

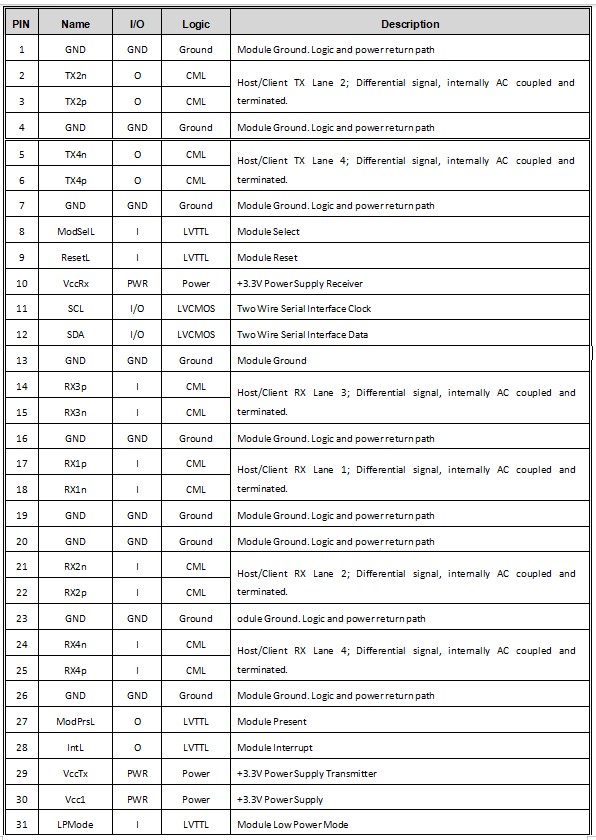

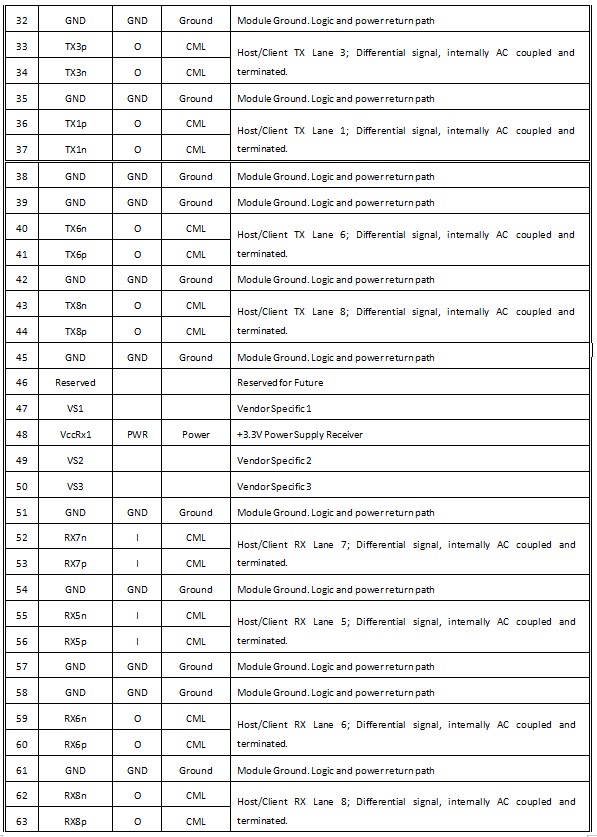

표 6 핀 설명

QSFP-DD는 모든 신호 및 전원 공급에 공통 접지(GND)를 사용합니다. 모든 접지는 QSFP-DD 모듈 내부에서 공통이며, 별도로 명시되지 않는 한 모든 모듈 전압은 이 전위를 기준으로 합니다. 이를 직접 연결하십시오

호스트 보드 신호 공통 접지 평면에 연결합니다.

모든 공급업체 지정, 예약, 연결하지 않음 핀은 호스트에서 연결하지 않은 상태로 두어야 합니다.

저속 전기 하드웨어 신호

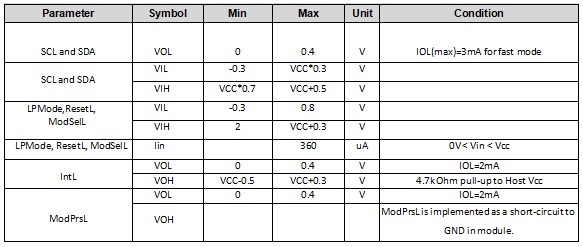

표 7 저속 제어 및 감지 신호

SCL 및 SDA

SCL 및 SDA는 I2C 프로토콜을 사용하는 호스트와 모듈 간의 2선 직렬 인터페이스입니다. SCL은 직렬 인터페이스 클록 신호로 정의되고 SDA는 직렬 인터페이스 데이터 신호로 정의됩니다. 두 신호 모두 Vcc에서 동작하는 오픈 드레인 저전압 TTL(LVTTL)이며, 호스트에서 +3.3V로 풀업 저항이 필요합니다. 풀업 저항 값은 용량성 부하에 따라 1kΩ에서 4.7kΩ이어야 합니다.

ModSelL

ModSelL은 QSFP-DD 모듈에서 Vcc로 풀업되는 입력 신호입니다. 호스트가 낮은 상태로 유지하면 모듈은 2선 직렬 통신 명령에 응답합니다. ModSelL이 “High”일 때 모듈은 호스트로부터의 어떠한 2선 인터페이스 통신에도 응답하거나 확인하지 않아야 합니다.

충돌을 방지하기 위해 호스트 시스템은 QSFP-DD 모듈이 선택 해제된 후 ModSelL 비활성화 시간 내에 2선 인터페이스 통신을 시도하지 않아야 합니다. 마찬가지로 호스트는 새로 선택된 모듈과 통신하기 전에 최소한 ModSelL 활성화 시간 동안 기다려야 합니다. 위의 타이밍 요구 사항이 충족되는 한 서로 다른 모듈의 활성화 및 비활성화 기간은 겹칠 수 있습니다.

ResetL

ResetL 신호는 모듈에서 Vcc로 풀업됩니다. 최소 펄스 길이(t_Reset_init)보다 긴 시간 동안 ResetL 신호가 낮은 레벨이면 완전한 모듈 재설정이 시작되어 모든 사용자 모듈 설정이 기본 상태로 돌아갑니다.

LPMode

LPMode는 입력 신호입니다. LPMode 신호는 QSFP-DD 모듈에서 Vcc로 풀업됩니다. LPMode는 모듈 전원 모드 제어에 사용됩니다.

ModPrsL

ModPrsL은 호스트 보드에서 호스트 Vcc로 풀업되고 모듈 내부에서는 로우로 풀업됩니다. 모듈이 삽입되면 ModPrsL은 “Low”로 활성화됩니다. 호스트 보드의 풀업 저항으로 인해 모듈이 호스트 커넥터에서 물리적으로 제거되면 ModPrsL은 “High”로 비활성화됩니다.

IntL

IntL은 출력 신호입니다. IntL 신호는 오픈 컬렉터 출력이며 호스트 보드에서 Vcc Host로 풀업되어야 합니다. IntL 신호가 Low로 어설트되면 모듈 상태의 변경, 가능한 모듈 동작 오류 또는 호스트 시스템에 중요한 상태를 나타냅니다.

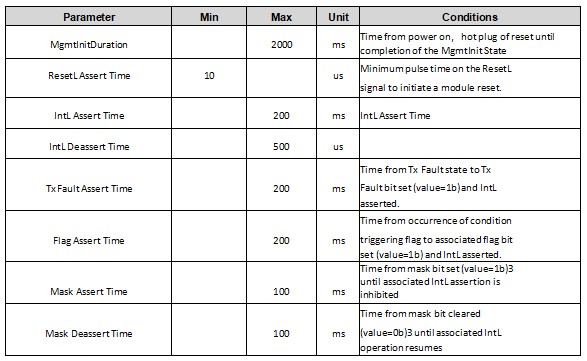

표 8 호스트 신호의 타이밍 매개변수
