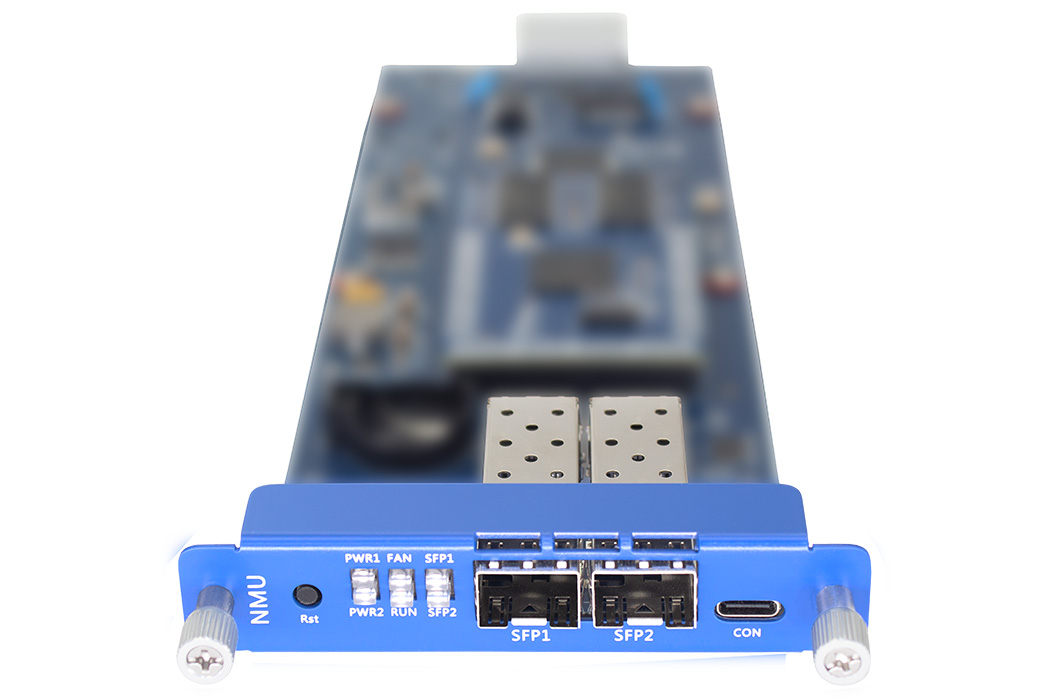

400G DCI 박스 네트워크 관리 제어 보드 FW8N

제품 특징: 클라이언트 측의 경우 최대 16x100G, 전송 회선 측의 경우 8x200G 또는 4x400G를 지원합니다. 1U 장치에서 총 최대치는 1.6Tbps(양방향에서 3.2Tbps)입니다. 장치 스태킹을 통해 더 높은 전송 용량을 달성하십시오. 최대 19.2Tbps(200G*96ch@50GHz) 또는 25.6Tbps(400G*64 75GHz 또는 400G*48 100GHz) 1U 섀시 모듈식 설계, 단일 보드는 핫스왑 가능 설계를 채택하고 원활한 업그레이드를 지원하며 필요에 따라 서비스를 유연하게 확장하거나 삭제할 수 있습니다. AC 또는 DC 전원 공급 장치 DC-48V와 호환되는 이중 전원 공급 장치. 완전한 네트워크 관리 프로토콜: WEB, SNMP, CLI, TLI 및 기타 네트워크 관리 인터페이스를 지원합니다. 듀얼 네트워크 관리 카드, 1+1 네트워크 기능을 지원합니다.

제품 특징 단일 보드는 4*100G ~ 1*400G 일관된 전송을 지원하여 단일 채널 400G 라인 측 전송을 실현할 수 있습니다. 파장은 조정 가능하며 최대 400G 75GHz * 64파 또는 400G*100Ghz 48파, 200G 50GHz * 96파를 지원합니다. 유연한 일관성 있는 변조 기술 포함: DP-16QAM, DP-8QAM, DP-QPSK. 다양한 FEC 오류 수정 기술: oFEC, CFEC, SCFEC, SDFEC. 유연한 서비스 액세스 기능을 지원합니다: 100GE, 100GE KR4, OTU4 및 100G FlexE. 완벽한 성능 모니터링 및 통계 기능을 지원합니다. 이더넷 RMON 성능 통계, LLDP 모니터링, 별자리 다이어그램 모니터링, DM 지연 및 PRBS 감지 기능, OTN PM 및 SM 성능 통계 및 기타 기능을 지원합니다. 고정밀 보드 온도, 전압, 전류 및 전력 소비에 대한 실시간 모니터링을 지원합니다. 클라이언트 측은 100GSR4/CWDM4/LR4/PSM4 등 여러 모듈 인터페이스 유형을 지원합니다. 통합 네트워크 관리 플랫폼, 네트워크 관리 방법 SNMP, CLI, 웹, NMS(그래픽 인터페이스)를 지원합니다.

제품 특징 이 보드는 2*100G ~ 200G 코히어런트 전송의 두 채널을 지원하여 듀얼 200G 회선측 전송을 가능하게 합니다. 파장 조정이 가능하며 75GHz * 64 웨이브의 200G 또는 100GHz * 48 웨이브의 200G 최대 2개 채널을 지원합니다. DP-16QAM, DP-8QAM, DP-QPSK와 같은 유연한 일관성 변조 기술이 특징입니다. oFEC, CFEC, SCFEC, SDFEC 등 다양한 FEC 오류 수정 기술을 통합합니다. 100GE, 100GE KR4, OTU4, 100G FlexE 등 유연한 서비스 액세스 기능을 지원합니다. 포괄적인 성능 모니터링 및 통계 기능을 제공합니다. 이더넷 RMON 성능 통계, DM 지연 및 PRBS 감지 기능, OTN PM 및 SM 성능 통계를 지원합니다. 보드 온도, 전압, 전류 및 전력 소비에 대한 고정밀 실시간 모니터링을 지원합니다. 클라이언트 측에서는 100GSR4/CWDM4/LR4/PSM4 등 다양한 모듈 인터페이스 유형을 지원합니다. SNMP, CLI, 웹, NMS(그래픽 인터페이스) 및 Netconf Yang 모델 인터페이스를 갖춘 통합 네트워크 관리 플랫폼을 지원합니다.

100G LR1 단일 Lambda QSFP28 광 트랜시버 모듈은 듀플렉스 LC 커넥터를 통해 1290nm 또는 1270/1290/1310/1330의 파장을 사용하는 단일 모드 파이버(SMF)에서 최대 10km까지 100GBASE 이더넷 처리량에 사용하도록 설계되었습니다. 따라서 4x100G QSFP28 CWDM 트랜시버와 2개의 데이터 센터 사이의 2-10KM 거리인 2코어 파이버(SMF)에서 최대 400G 전송까지 4CH CWDM MUX(1270~1330nm) 1개를 사용할 수 있습니다. 특징 최대 106.25Gbps 데이터 속도 단일 채널 1x106.25Gbps PAM4 라인 측, 4x25.78Gbps NRZ 호스트 측 또는 4x26.56Gbps NRZ 호스트 측(모듈 내부의 미디어 측 KP1 FEC 닫기) EML(1271,1291, 1311 또는 1331nm) 및 PIN 감지기가 있는 100Gbps 밀폐형 TOSA 이중 LC 광 인터페이스 호환 DDM 기능 구현 SMF 파이버에서 최대 링크 길이 10km 낮은 전력 손실: <4W 국제 1등급 레이저 안전 인증 작동 온도 범위: 0C ~ +70C ROHS6 준수

낮은 삽입 손실 높은 소광비 높은 채널 격리 높은 안정성과 신뢰성

IL

낮은 삽입 손실 높은 소광비 높은 채널 격리 높은 안정성과 신뢰성

IL
