/1650nm FBG 반사경 SC/APC

1650nm FBG Reflector SC/APC
1650nm FBG 반사경 SC/APC 1650nm FBG 반사경 SC/APC 1650nm FBG 반사경 SC/APC 1650nm FBG 반사경 SC/APC 1650nm FBG 반사경 SC/APC

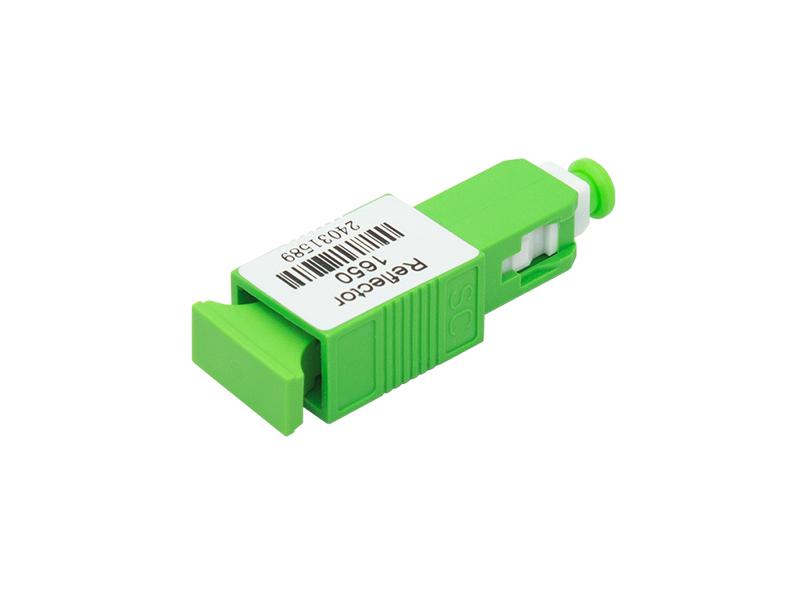

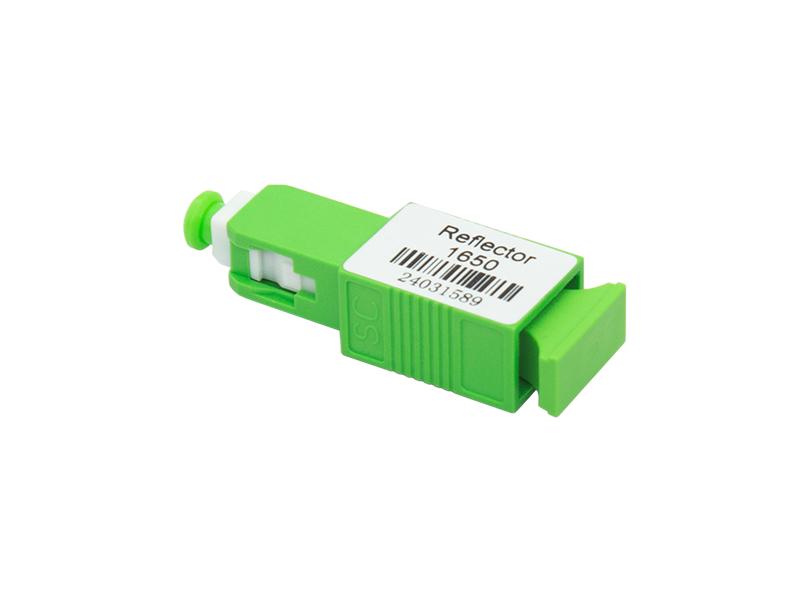

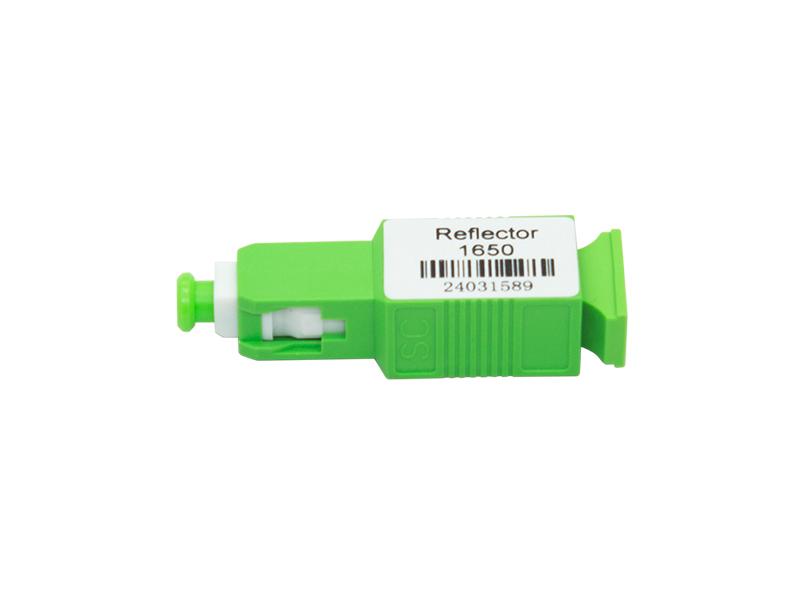

1650nm FBG 반사경 SC/APC

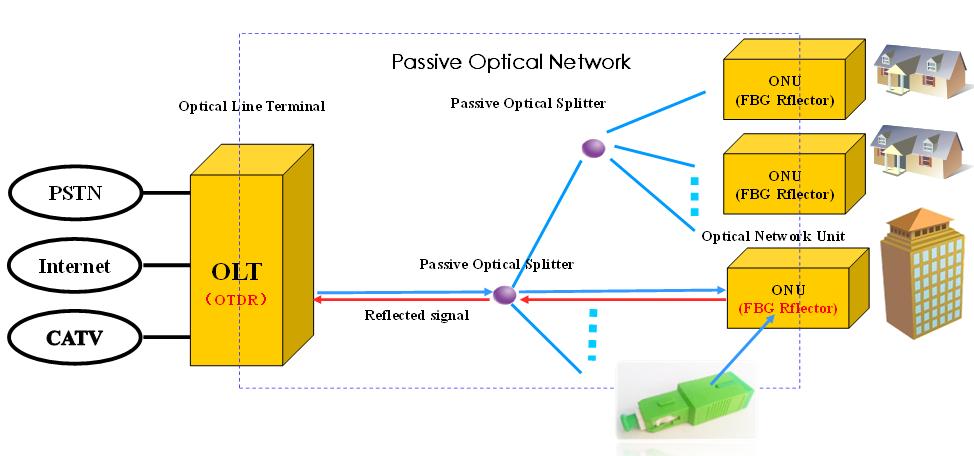

광섬유 브래그 격자 반사기(FBG 반사기)는 광 네트워크 장치(ONU) 측에 장착되는 저비용의 특정 대역 반사기입니다. 이 반사기는 광섬유 회선 단말기(OLT) 측의 OTDR(광학 데이터 판독기)에서 나오는 광 펄스(1650 ± 5 nm)를 거의 100% 반사하여 수동 광 네트워크(PON)의 동작 대역을 정상적으로 전송할 수 있습니다. OTDR은 광섬유 격자 반사기에 반사된 신호를 감지하여 광섬유 회선의 정상 여부를 판단합니다. 반사 신호가 정상 값보다 낮으면 회선 손실이 너무 큰 것이고, 반사 값이 0이면 광섬유 회선이 단선된 것입니다. 따라서 광섬유 회선을 실시간으로 모니터링하여 회선 상태를 적시에 유지 관리할 수 있습니다.

지금 문의하세요 다운로드
  • 제품 상세 정보

1650nm FBG 반사경 SC/APC

Characteristics

  • High stability and reliability
  • Remote real-time detection
  • Low insertion loss
  • Easy connection for adapter structure
  • Compliant with Telcordia GR-326-CORE, Telcordia GR-1221-CORE
  • Compliant with RoHS

Application

Detection and maintenance of Passive Optical Network lines (applied to FTTx).

1650nm FBG Reflector SC/APC

Optical parameter

item parameter specification unit Remarks
1

wavelength range

Pass band 1260~ 1625 nm
Reflect band 1644.5~ 1655.5 nm
2 Pass band IL ≤1.4 dB @1260~ 1360
≤1.4 dB @1460~ 1600
≤3.4 dB @1600~ 1625
ORL >35 dB @1260~ 1580
>30 dB @1580~ 1620
>20 dB @1620~ 1625
3 Reflect band IL >21 dB @1644.5~ 1655. 5
ORL ≤1.0 dB @1644.5~ 1655. 5
4 PDL ≤0.4 dB @1260~ 1600
5 Ripple ≤0.6 dB @1644.5~ 1655. 5
6 TDL ≤0.5 dB @1260~ 1600
7 Max Optical Power Handling 27 dB
8 Plug Times >500 Times
9 Connector SC/APC

Structure

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:

1650nm FBG Reflector SC/APC

Working/storage conditions

parameter specification unit
Working temperature -25 ~ +65 °C
Working humidity 5~95 %RH
Storage temperature -40 ~ +85 °C
Storage humidity 5~95 %RH
