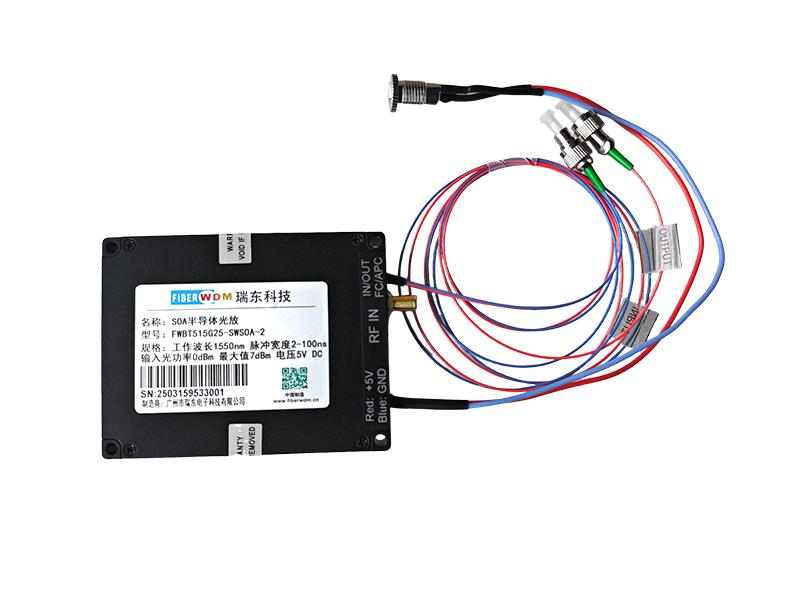

1550nm SOA 광 펄스 변조 모듈

FiberWDM에서 개발한 펄스 변조 모듈은 반도체 전기 광학 변조기를 핵심 변환 소자로 사용하는 협대역 펄스 변조 모듈입니다. 외부에서 트리거되고 입력 변조 신호에 대한 SMA 인터페이스를 통해 변조됩니다. 내부 변조 구동 회로는 전기 광학 스위치를 변조합니다. 이 모듈은 빠른 상승 시간, 높은 펄스 소광비, 우수한 안정성, 그리고 사용 편의성을 특징으로 하며, 다양한 광섬유 감지 애플리케이션에서 기존의 전기 광학 및 음향 광학 변조기를 대체하는 이상적인 솔루션입니다.

  • 제품 상세 정보

1550nm SOA 광 펄스 변조 모듈 펄스 폭: 2~100ns, 입력 전력: -30~5dBm, 출력 전력: -5~10dBm, 5V, FC/APC, 0.9MM 0.5M, 모듈 크기: 90x38.5x15mm

FWBT515G25-SWSOA-2

제품 특징

펄스 폭과 반복률은 조정 가능합니다.

컴팩트한 구조

높은 소광비

응용 프로그램

광섬유 통신

광섬유 감지.

라이다

제품 사양

매개변수

단위

최저한의

유형

맥스

작동 파장

nm

-

1550

-

입력 광 전력

데시엠

-30

0 5

출력 광 전력

데시엠

-5

- 10

펄스 폭

엔에스

2 - 100

입력 펄스 전류 @1

엄마

0 - 350

변조 주파수

kHz

0.1 - 1000

출력 피크 전력

mW

- 10 30

상승/하강 시간

엔에스

- 3 6

변조 소멸 비율(높음/낮음 레벨)

데시벨

60 - -

광학 차단 소광비

데시벨

- 55 -

작동 온도 범위

°C

-5

- 55

보관 온도 범위

°C

-40

- 85

섬유 유형

-

SM 또는 PM

- -

공급 전압

VDC

5

입력 변조 신호

-

TTL 펄스 신호

치수

mm

90x38.5x15

통신 프로토콜

-

RS485

작동 모드

-

외부 트리거

참고 1:최대 입력 펄스 전류는 350mA를 초과해서는 안 됩니다. 초과하면 장치가 손상될 수 있습니다.

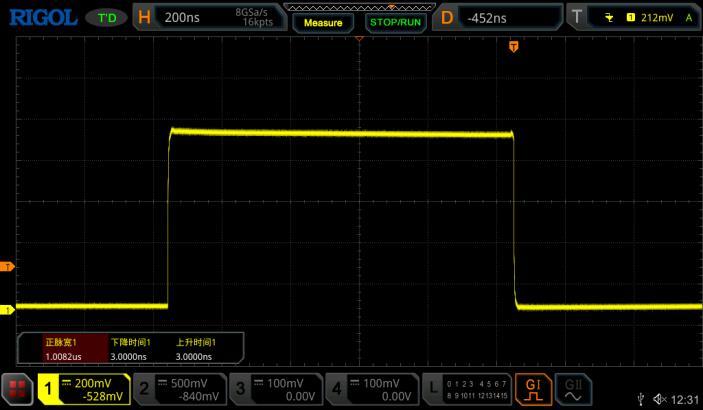

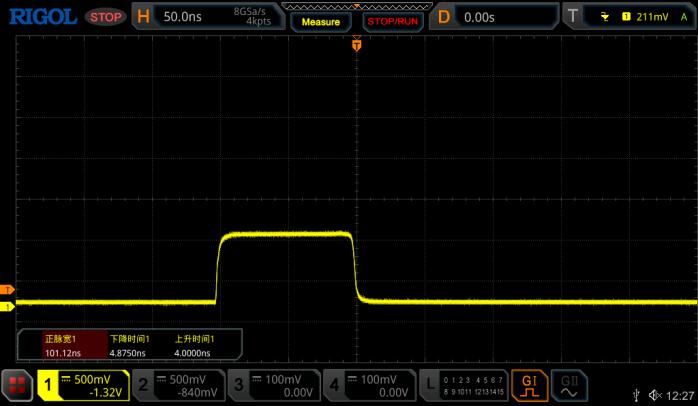

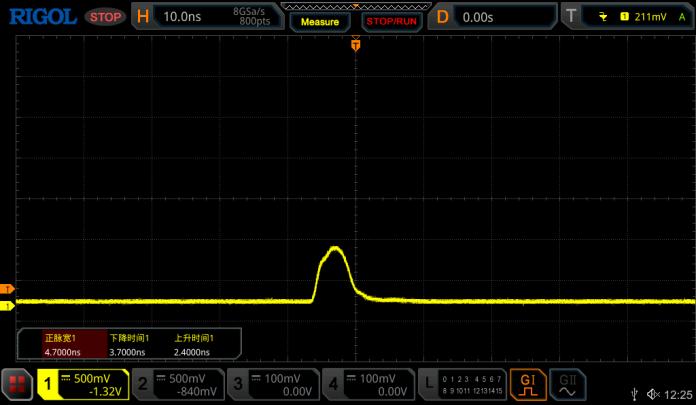

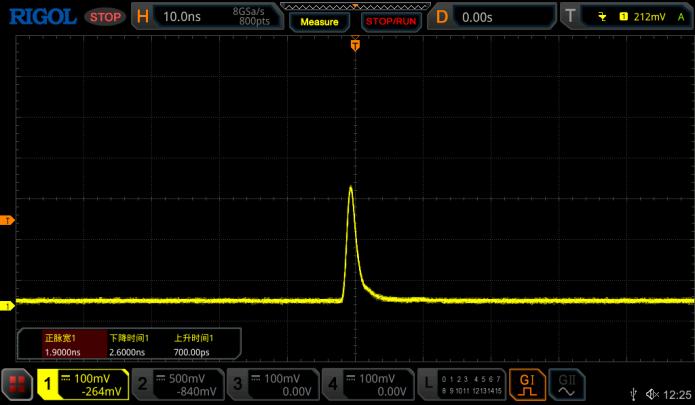

펄스 파형

주문 정보

PN

설명

FWBT515G25-SWSOA-2

펄스 폭 2~100ns, 입력 전력 범위 -30~5dBm, 출력 전력 범위 -5~10dBm, 5V 전압, FC/APC 커넥터, 0.9mm, 0.5m 파이버, 모듈 크기 90x38.5x15mm의 1550nm SOA 광 펄스 변조 모듈
