DCM- Dispersion Compensation Fiber Module
DCM- 분산 보상 광섬유 모듈 DCM- 분산 보상 광섬유 모듈 DCM- 분산 보상 광섬유 모듈 DCM- 분산 보상 광섬유 모듈 DCM- 분산 보상 광섬유 모듈 DCM- 분산 보상 광섬유 모듈

DCM- 분산 보상 광섬유 모듈

  • 낮은 삽입 손실

  • 높은 비선형 허용 오차 전력
  • 초소형 패키지
  • ROHS 준수
지금 문의하세요 다운로드
  • 제품 상세 정보

DCM- 분산 보상 광섬유 모듈


분산 보상 모듈(DCM) 색분산에 의해 변형되는 광신호의 형태를 고정하도록 설계되었습니다. DCM의 주요 구성 요소는 1525nm에서 1565nm 사이의 파장 범위 내에서 음의 색분산 값을 갖는 DCF(분산 보상 섬유)입니다. 모듈은 낮은 평면 삽입 손실과 낮은 대기 시간을 유지하면서 높은 수준의 보상을 제공합니다. FIBERWDM의 EDFA 및 OEO와 결합하면 DCM은 간단하고 안정적이며 비용 효율적인 장거리 전송 솔루션을 제공하여 재생성 없이 신호를 더 멀리 보낼 수 있습니다.

제품 벌칙



애플리케이션



장거리 트렁크 네트워크 또는 DWDM 시스템에 적용


명세서


매개변수

단위

값

밈

전형적인

최대

분산 값

10KM

ps/nm

-320

-318

-340

20KM

-336

-330

-346

40KM

-650

-670

-690

60KM

-970

-1000

-1030

80KM

-1300

-1340

-1380

100KM

-1630

-1680

-1730

120KM

-1950년

-2010년

-2070

중심 파장

nm

1550.12

반사 대역폭(0.5dB)

nm

0.4

삽입 손실

20KM

dB

3.5

40KM

5.2

60KM

6.8

80KM

8.0

100KM

9.5

120KM

11.5

PMD

ps

1.0

PDL

dB

0.5

파장 안정성

nm

0.07

패키지

LGX 모듈

1U 랙


패키지 정보


DCM LGX boxModule


DCM LGX boxModule

2-slot 1U rack, support plug in 2 DCM module

2슬롯 1U 랙, 2개의 DCM 모듈에 플러그인 지원



주문 정보



제품 번호

제품 설명

DCM-10KM

DCM 10KM LC/UPC 플러그인 LGX 박스

DCM-20KM

DCM 20KM LC/UPC 플러그인 LGX 박스

DCM-30KM

DCM 30KM LC/UPC 플러그인 LGX 박스

DCM-40KM

DCM 40KM LC/UPC 플러그인 LGX 박스

DCM-60KM

DCM 60KM LC/UPC 플러그인 LGX 박스

DCM-80KM

DCM 80KM LC/UPC 플러그인 LGX 박스

DCM-100KM

DCM 100KM LC/UPC 플러그인 LGX 박스

DCM-120KM

DCM 120KM LC/UPC 플러그인 LGX 박스

1U02-2LGX

플러그인 LGX 박스용 슬롯 2개가 있는 19인치 1U 랙, 440*230*44mm

이 제품에 대해 알고 싶으신가요?

보내기 메시지
메시지를 남겨주세요

IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

관련 제품

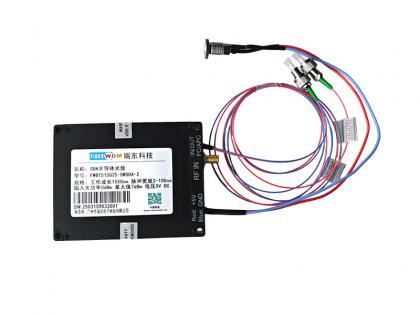

1550nm SOA Optical Pulse Modulation Module 1550nm SOA 광 펄스 변조 모듈
