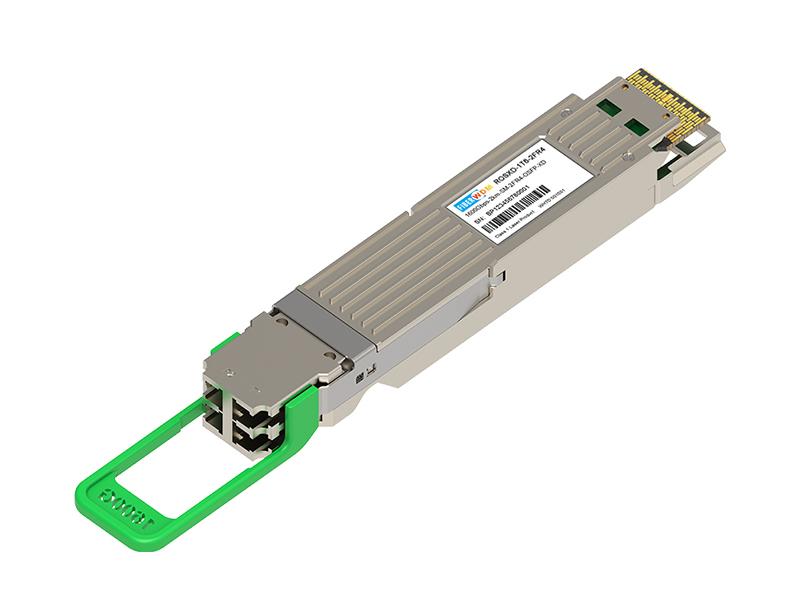

400G QSFP-DD DR4 SM MPO12 광 트랜시버 400G QSFP-DD DR4 SM MPO12 광 트랜시버

400G QSFP-DD DR4 SM MPO12 광 트랜시버

특징

QSFP-DD 직렬 광 인터페이스

  • 8x50G PAM4 리타임 400GAUI-8 전기 인터페이스
  • 8° 각도의 끝면을 가진 MPO-12 커넥터
  • FEC를 갖춘 SMF에서 최대 500m

QSFP-DD MSA 규격

  • 핫 플러그 ​​가능 QSFP-DD 폼 팩터
  • CMIS5.2 준수

지원 프로토콜

  • IEE802.3.bs 400GBASE-DR4 사양 준수

저전력 소비

  • 0~70℃ 온도 범위에서 10.5W 미만

응용

  • 400Gb/s 이더넷
  • 데이터 센터
  • InfiniBand 상호 연결
지금 문의하세요
  • 제품 상세 정보


400G OSFP DR4 사양

400G, QSFP-DD, MPO12 APC,1310nm SMF, 최대 500m.


400G QSFP-DD DR4


기능 블록 다이어그램


400G QSFP-DD DR4


일반적인 설명

RQDD-400G-DR4는 Silicon Photonics 400G(4x100G) DR4 트랜시버입니다. RQDD-400G-DR4는 최대 500m의 SMF 링크를 위한 완전 통합형 425Gb/s 광 트랜시버입니다. RQDD-400G-DR4는 광 인터페이스 사양 IEEE Std802.3-2018 섹션 8 400GBASE-DR4를 준수하여 데이터를 전송합니다. 400GBASE-DR4는 파장 범위가 1304.5-1317.5nm인 4개의 병렬 채널에서 작동하는 53.125Gbaud의 4레벨 펄스 진폭 변조(PAM4) 사용을 지정합니다. 레인당 비트 전송률은 106.25Gb/s이며, 이는 MPO-12 커넥터의 전송 포트에 대한 PSM을 통해 425Gb/s의 총 데이터 전송률을 생성합니다. 수신된 광학 레인은 수신 MPO-12 커넥터 포트에서 PIC(광자 집적 회로)에 내장된 PIN-PD로 병렬 연결되어 PIC에 표면 장착된 트랜스임피던스 증폭기(TIA)를 통해 전기 인터페이스와 인터페이스하기 위한 PAM4를 복구합니다.


절대 최대 등급

매개변수

상징

최소

맥스

단위

보관 온도

TS

-40

85

℃

케이스 작동 온도

맨 위

0

70


보관 상대 습도(비응축)

RH

-

85

%

전원 전압

Vcc

0

3.6

V

레인당 수신기 손상 임계값

PRdmg


5.0

dBm


권장 작동 조건

매개변수

상징

최소

맥스

단위

작동 케이스 온도

TC

0

70

℃

상대 습도(비응축)

RH

5

85

%

전원 전압

Vcc

-3.135

3.465

V

공급 전류

ICC


3182

엄마

총 전력 소비

PC


10.5

여

비트 전송률

BR


425

Gbps


송신기 광학 인터페이스

매개변수

정확성

단위

내부적으로 측정된 트랜시버 온도

+/-3

℃

내부적으로 측정된 트랜시버 공급 전압

+/-3

%

측정된 Tx 바이어스 전류

+/-10

%

측정된 Tx 출력 전력

+/-3

데시벨

측정된 Rx 수신 평균 광 전력

+/-3

데시벨


수신기 광학 인터페이스

매개변수

상징

최소

전형적인

맥스

단위

레인당 데이터 속도

BR


53.125


GBd

변조 형식

PAM4


중심 파장

λ

1304.5

1311.0

1317.5

nm

손상 임계값

THD

5



dBm

평균 수신 전력, 각 레인


-5.9


4.0

dBm

평균 수신 전력, 각 레인


-5.9


4.0

dBm

수신기 반사율

Rr



-26

데시벨

수신기 감도, 각 레인1

센

최대(-3.9, SECQ-5.3)

dBm

스트레스 수신기 감도, 각 레인

SRS



-1.9

dBm

수신 로스

LOS 어설션


-15


-7.9

dBm

LOS 선언 해제




-7.5

dBm

LOS 히스테리시스


0.5



데시벨

메모:

1. 수신기 감도는 정보를 제공하며 SECQ 값을 가진 송신기에 대해 정의됩니다. BER = 2.4E-4 Pre-FEC에 대해 TP3에서 적합성 테스트 신호로 측정되었습니다.


모듈 입력 특성

매개변수

최소

전형적인

맥스

단위

전원 전압

3.135


3.465

V

입력 차동 임피던스

90

100

110

Ω

차등 데이터 입력 스윙



880

mVpp

차동 데이터 출력 스윙



900

mVpp

비트 오류율



2.4E-4


입력 로직 레벨 높음

2


Vcc

V

입력 로직 레벨 낮음

0


0.8

V

출력 로직 레벨 높음

Vcc-0.5


Vcc

V

출력 로직 레벨 낮음

0


0.4

V


디지털 진단 모니터 정확도

권장 작동 조건에 대해 다음 특성이 정의됩니다.

매개변수

정확성

단위

내부적으로 측정된 트랜시버 온도

+/-3

℃

내부적으로 측정된 트랜시버 공급 전압

+/-3

%

측정된 Tx 바이어스 전류

+/-10

%

측정된 Tx 출력 전력

+/-3

데시벨

측정된 Rx 수신 평균 광 전력

+/-3

데시벨


패키지 크기

400G QSFP-DD DR4


주문 정보

부품 번호

온도 범위

거리

섬유 종류

E/O

O/E

RQDD-400G-DR4

0~70℃

500m

SMF

사이프 DFB

사이프 PIN
