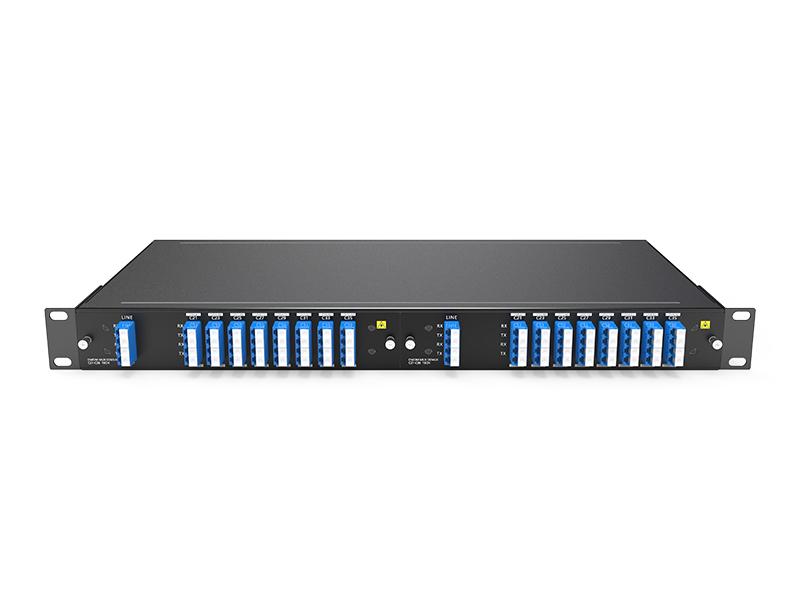

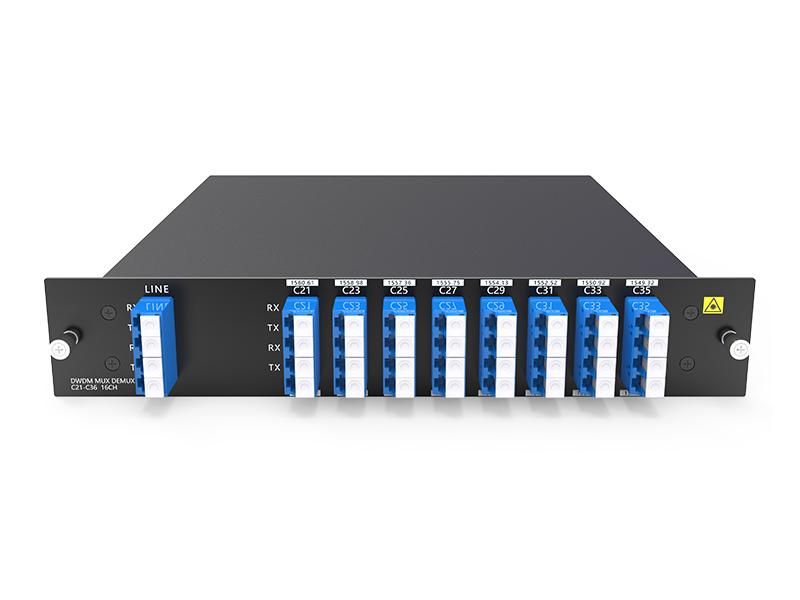

EXP 포트, LC/UPC, LGX 박스 및 2슬롯을 갖춘 듀얼 파이버 16채널 C21-C36 DWDM MUX/DEMUX (1U 랙)
16채널 DWDM MUX/DEMUX는 FIBERWDM 방식으로 설계되었으며, C21~C26(1560.61nm~1548.52nm) 파장대를 지원합니다. (다른 파장대도 맞춤 제작 가능합니다.) ITU-T G.694.1 100GHz 그리드를 준수하여 C 대역의 용량을 극대화합니다.
16채널 DWDM은 완전 수동형 LGX 박스 모듈 장치로, 2슬롯 1U 랙에 장착 가능하며, 제품 삽입 손실은 3.5dB 미만입니다. DWDM 증폭기 및 DCM 장치와 함께 사용하면 8채널 DWDM 전송 시스템을 구성하여 장거리 전송을 지원할 수 있습니다.

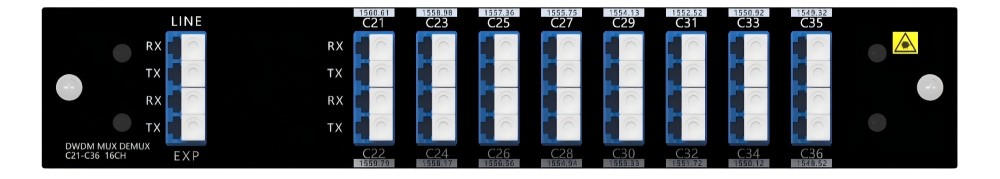

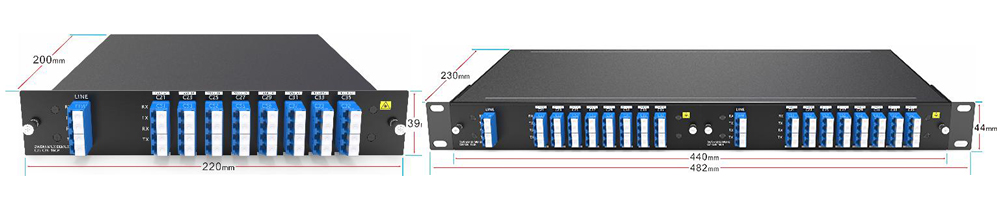

제품 패널
16채널 DWDM 멀티플렉서/디멀티플렉서/듀얼 파이버
향후 대역폭 증가를 위한 확장 포트를 통해 추가 광섬유를 설치하거나 임대할 필요 없이 다른 파장을 지원하는 DWDM MUX/DEMUX의 회선 포트에 연결하여 네트워크 용량을 확장할 수 있습니다.

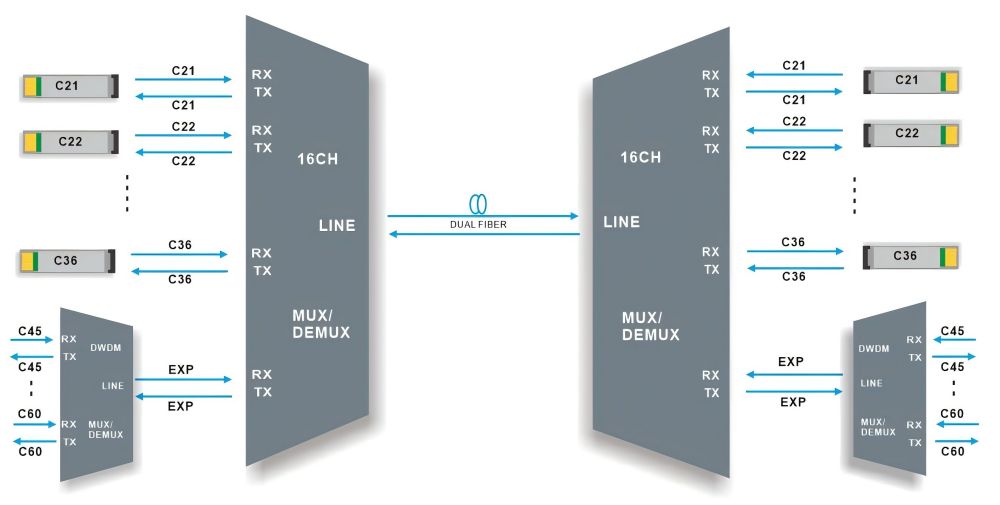

라인 링크
16채널 DWDM 멀티플렉서/디멀티플렉서 이중 광섬유 전송
16채널 DWDM MUX/DEMUX는 두 개의 광섬유를 통해 지점 간 전송을 지원하며, 최대 16개 채널의 서로 다른 기능을 제공합니다.
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업 분야에서 활용됩니다.
제품 사양
|
파장 |
16채널 C21-C36 |
채널 간격 |
100GHz (0.8nm) |
|
채널 통과대역 |
±0.11nm |
기술 |
TFF(박막 필터) |
|
삽입 손실 |
≤ 3.5B |
중심 파장 정확성 |
±0.05nm |
|
반환 손실 |
≥ 45dB |
방향성 |
≥ 45dB |
|
편광 모드 분산 |
≤ 0.1ps |
편광 의존 손실 |
≤ 0.3dB |
|
채널 분리 |
인접 소음 ≥30dB
|
온도 |
작동 온도 범위: -40°C ~ 85°C 보관 온도: -40~85°C |
|
순중량 |
LGX 박스: 0.5kg 2슬롯 1U 랙: 2.5kg |
크기 (높이x너비x깊이) |
LGX 박스: 220*200*39mm 1U 랙: 44*440*230mm |
참고: 커넥터가 포함된 사양입니다.
패키지 정보

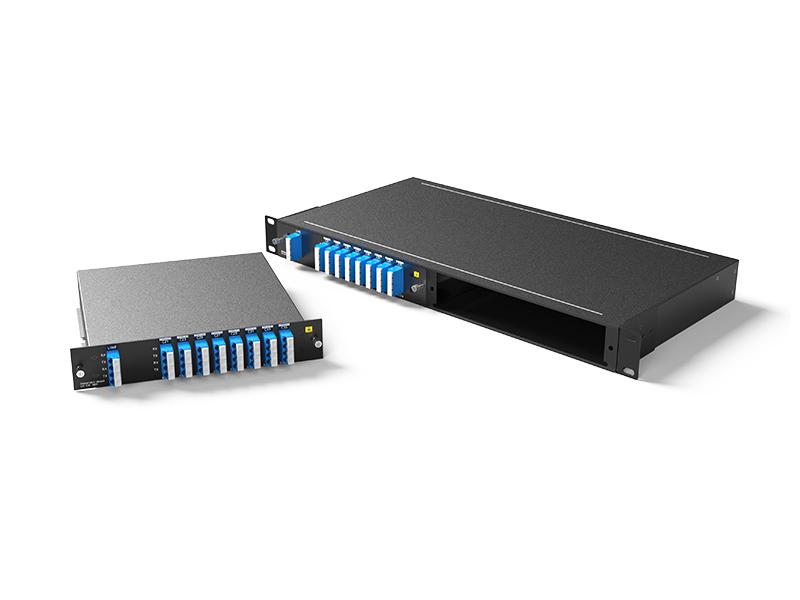

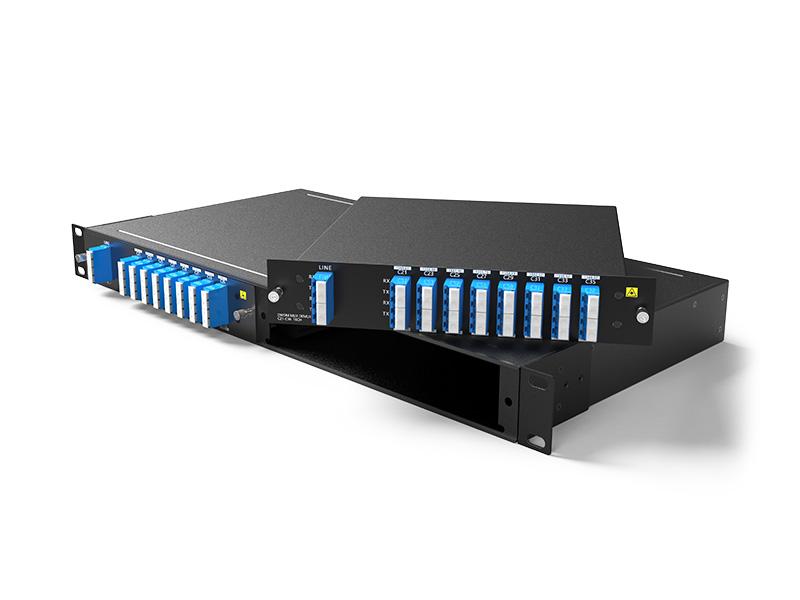

| LGX BOX 플러그인 2슬롯 1U 랙 | LGX BOX용 2슬롯 1U 랙 |
주문 정보
|
제품 번호 |
제품 설명 |
|
DMD16-1U01-C2136 |
DWDM 멀티플렉서/디멀티플렉서 16채널(C21-C36) EXP 포트, 듀얼 파이버, LC/UPC, 플러그인 LGX 박스 |
|
1U02-2LGX |
19인치 1U 랙, LGX 플러그인 박스용 슬롯 2개, 440*230*44mm |
참고: 맞춤 디자인을 지원합니다. 이메일로 문의해 주세요.
