키워드: 광섬유 관리 및 감지, 조기 고장 경고, 시각화

광섬유 네트워크의 급속한 확장 속에서 눈에 보이지 않는 자원 낭비는 운영 비용을 조용히 증가시키고 있습니다. 네트워크 규모가 계속 커짐에 따라, 유휴 또는 활용도가 낮은 광섬유 리소스가 대량으로 낭비될 뿐만 아니라 유지 관리 비용도 증가시킵니다. 광저우 루이둥 전자기술 유한회사 지능형 기술을 통해 광섬유 자원을 효율적으로 관리하고 제어하여 네트워크 성능을 최적화하고 운영 비용을 절감합니다.

배경 및 과제

5G, 클라우드 컴퓨팅, 사물인터넷(IoT) 기술의 급속한 발전으로 네트워크 대역폭 수요는 폭발적으로 증가했습니다. 그러나 대규모 광케이블 매설 이면에는 관리 및 유지보수가 주요 과제로 떠올랐습니다.

• 기존의 광섬유 관리 방식은 수동 기록과 작업자의 종이 라벨에 의존하기 때문에 효율성이 낮고 오류율이 높습니다.
• 대규모 네트워크 환경에서 관리자는 광섬유의 현재 사용 상태(유휴/사용 중)를 정확하게 파악하는 데 어려움을 겪는 경우가 많습니다. 네트워크 계획 및 최적화를 위한 데이터 지원 부족은 광섬유 자원의 유휴 낭비로 이어집니다.
• 네트워크 장애 발생 시, 유지보수 담당자는 문제 원인을 파악하는 데 많은 시간을 소모해야 하며, 이로 인해 업무 중단 시간이 길어집니다. 이러한 모순은 네트워크 개발 과정에서 더욱 두드러지게 나타났습니다.

시스템 기술 원칙

유휴 광섬유 자원 관리 시스템(IFRMS)은 이러한 문제들을 해결하기 위해 특별히 개발된 지능형 관리 시스템입니다. 광섬유 감지 기술, 지능형 분석 알고리즘, 그리고 자동화된 관리 도구를 통합하여 유휴 광섬유 자원을 신속하게 파악하고 자원 활용도를 향상시킵니다. 효율적이고 간결한 플랫폼 인터페이스를 통해 광섬유 자원의 종합적인 시각적 관리를 실현합니다.

이 시스템은 IFMS-24-1U(24코어)와 IFMS-48-1U(48코어)의 두 가지 사양을 제공하며, 둘 다 1U 표준 섀시 디자인을 채택했습니다.

핵심 기술 기능

• 24개의 듀얼 코어 서비스와 24개의 듀얼 코어 감지 채널을 포함하여 최대 48코어 액세스를 지원합니다.
• 상호 간섭 없이 서비스(1310/1550nm)와 감지(1610nm)를 동시에 운영합니다.
• 정전이나 장비 고장이 발생하더라도 정상적인 업무 통신에는 영향을 미치지 않습니다.

핵심 기능적 가치

• 실시간 모니터링 및 조기 경보

시스템의 광원은 광섬유 링크의 손실 상태를 실시간으로 모니터링하기 위해 지속적으로 출력됩니다. 2단계 경보 메커니즘을 지원하여 손실 경고 임계값과 경보 임계값을 설정하여 잠재적 문제를 신속하게 감지하고 신속하게 대응할 수 있습니다.

• 비주얼 플랫폼

이 시스템은 유연한 구축을 지원합니다. 웹 네트워크 관리를 통해 시각적 단일 지점에서 관리하거나, 통합 플랫폼을 통해 장비 및 광섬유 리소스에 대한 글로벌 시각적 통합 관리를 구현할 수 있습니다.

• 지능형 자원 관리

포괄적인 권한 관리 기능을 통해 사용자별 기능 설정 및 지역 구분을 지원합니다. 광섬유 코어 사용 현황을 정확하게 관리하고, 손실 상황, 사이트 정보 및 식별자를 표시하여 통합 자원 관리를 실현합니다.

• 데이터 기록 및 분석

광케이블 손실에 대한 과거 곡선 그래프를 생성하여 다양한 기간에 걸쳐 데이터 추적 및 기록을 지원하여 네트워크 최적화 및 업그레이드 계획의 기반을 제공합니다.

응용 프로그램 시나리오

• 데이터 센터 상호 연결

상호 연결 링크 상태를 실시간으로 모니터링하고 유휴 광섬유 리소스의 위치를 빠르게 파악하면 사업 확장에 대한 대응 속도가 크게 향상됩니다.

• 통신 운영

정확한 자원 데이터는 통신 사업자가 더욱 합리적인 네트워크 계획 및 확장을 수행하여 불필요한 투자를 줄이는 데 도움이 됩니다. 조기 경보 기능은 통신 사업자가 잠재적 장애를 사전에 감지하고 서비스 품질을 개선하는 데 도움을 줍니다.

• 기업 네트워크

시스템의 직관적인 인터페이스와 원격 관리 기능을 통해, 전문가가 아닌 인력도 광섬유 자원 사용량을 쉽게 파악하고 네트워크 구조를 최적화할 수 있습니다.

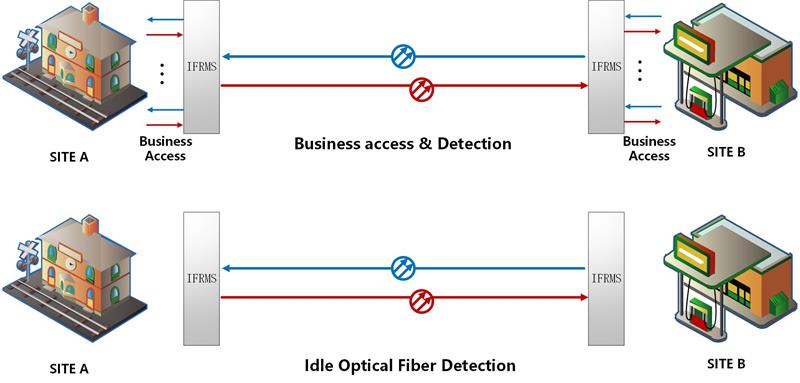

유휴 광섬유 자원 관리 시스템의 응용 다이어그램

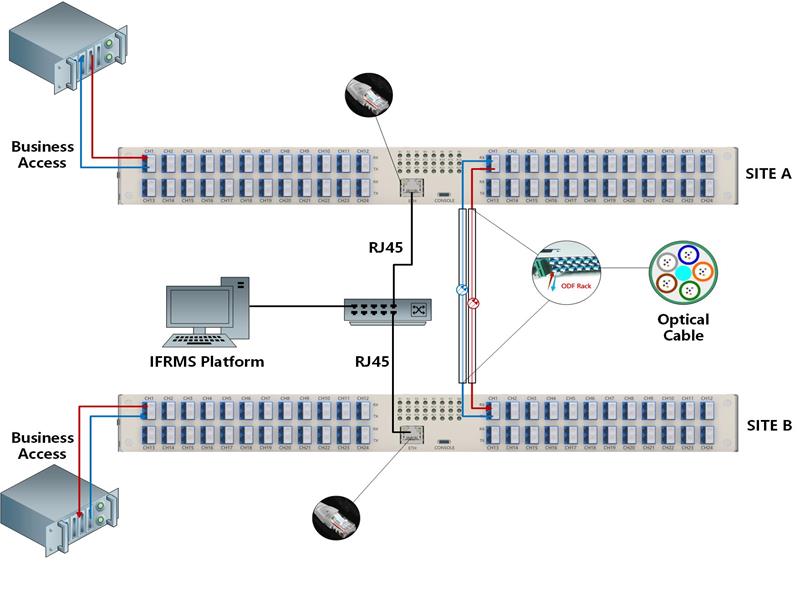

유휴 광섬유 자원 관리 시스템의 광섬유 연결 다이어그램

기술적 장점

• 높은 통합성: 1U 공간에서 48코어 광섬유 액세스(24코어 듀얼 광섬유 서비스 액세스)를 지원합니다.
• 정밀 감지: -40dBm ~ +1dBm의 광 전력 감지 범위, ±5%의 정확도, 0.01dB의 분해능을 제공합니다.
• 안정적이고 신뢰할 수 있음: 장기 출력 안정성은 ±0.1dB/8h(20°C)이고 삽입 손실은 ≤1.0dB입니다.
• 유연한 적응성: LC/PC, MPO/PC 등 다양한 인터페이스를 지원합니다.
• 사용자 정의 가능: 주문에 따라 단일 모드(SM) 및 다중 모드(MM) 옵션을 사용할 수 있습니다.
• 에너지 절약: 최대 전력 소비량 5W.

요약

IFRMS 시스템은 유휴 광섬유 리소스를 투명하고 가시적으로 구현하여 잠재적 장애를 적시에 감지하고 네트워크 리소스 활용도를 극대화합니다. 앞으로 IFRMS 시스템은 지능화 방향으로 지속적으로 발전하여 예방적 유지보수를 실현하고, 상위 관리 시스템과의 통합을 강화하며, 더욱 풍부한 API 인터페이스를 제공하고, 더욱 광범위한 통합 리소스 스케줄링을 달성할 것입니다. 디지털 경제 시대에 IFRMS 시스템은 단순한 운영 및 유지보수 도구가 아니라 기업이 경쟁 우위를 확보하는 데 필수적인 자산입니다.
