키워드: GPON, XGS-PON, CATV, CEx-WDM, FWDM
효율적인 광섬유 네트워크 전송과 원활한 진화의 시대에, 파장 분할 다중화(WDM) 기술은 광섬유 자원 활용률을 높이고 다양한 서비스의 공존을 실현하는 핵심 기술로 자리 잡았습니다. 광통신 분야에서 축적된 기술을 바탕으로,
파이버WDM
FWDM 시리즈와 CEx-WDM 시리즈 장비를 통해 현대식 액세스 네트워크에 효율적이고 유연한 솔루션을 제공합니다.
배경 및 과제
액세스 네트워크 서비스가 고화질 비디오, 클라우드 컴퓨팅, IoT 애플리케이션으로 확장됨에 따라, 광대역폭 잠재력을 갖춘 광케이블(FTTx)이 이상적인 선택이 되었고, 수동 광 네트워크(PON) 기술이 유선 액세스 네트워크의 주류로 자리 잡았습니다. 그러나 네트워크 인프라는 기존 서비스와 신규 서비스 통합, 업그레이드 비용 등 전례 없는 어려움에 직면해 있습니다.
-
세대 간 기술 충돌: GPON 및 XGS-PON과 같은 여러 세대의 PON 기술은 서로 다른 상하향 파장을 사용합니다. 신기술 OLT와 구기술 ONU가 ODN에 접속하면 파장 충돌로 인해 활성화가 실패할 수 있습니다.
-
높은 업그레이드 비용: 기존 네트워크 업그레이드에는 광섬유 링크의 재전송이나 대규모 개조가 필요하며, 자재비와 인건비가 많이 들고 공사 주기도 깁니다.
-
엄격한 서비스 배포: 기존 ODN은 일반적으로 한 가지 유형의 PON 서비스만 제공하므로, 고급 사용자의 XGS-PON 서비스 요구 사항과 일반 가정의 GPON+CATV 서비스 요구 사항을 동시에 충족할 수 없어 정교한 서비스 배포를 달성하는 것이 불가능합니다.
-
투자 전략에 대한 주저: 새로운 기술이 기존 장비나 자산을 쓸모없게 만들 것이라는 우려로 인해 운영자가 전략적으로 주저하는 현상입니다.
기술 원리
당사의 FWDM 시리즈와 CEx-WDM 시리즈 제품은 위의 핵심적인 문제점을 해결하기 위해 개발되었습니다. WDM 기술을 채택하여 서로 다른 파장의 여러 광 신호를 하나의 광섬유로 동시에 전송함으로써, 다중 서비스 신호의 합성 및 분리를 효율적으로 구현하고 광섬유 자원 활용률을 크게 향상시킬 수 있습니다.
당사는 FWDM 시리즈와 CEx-WDM 시리즈의 두 가지 제품 시리즈를 제공하며, LGX 플러그인 카드 유형 또는 1U 통합 장치 유형으로 제공됩니다.
제품 기술적 특징
FWDM 시리즈는 박막 필터링 기술을 기반으로 서로 다른 파장의 광 신호를 정확하게 분리하거나 결합할 수 있습니다. 이러한 구조는 단일 광섬유로 양방향 데이터와 단방향 비디오 서비스를 동시에 전송할 수 있게 하여 광섬유 자원 활용 효율을 크게 향상시킵니다.
-
CATV 1550nm는 하향 비디오 방송 서비스를 담당합니다.
-
PON 1310/1490nm 및 XGS-PON 1270/1577nm는 상호 간섭 없이 다중 서비스를 통합하여 상류 및 하류 PON 서비스를 담당합니다.
-
낮은 삽입 손실(≤0.8dB)과 높은 채널 분리도(≥30dB).
-
높은 반사 손실(≥45dB)과 넓은 작동 온도 범위(-40℃ ~ +85℃).
-
항구 서비스 유형과 수량에 대한 개인화된 맞춤화를 지원하여 정확한 투자를 가능하게 합니다.
-
수동 장치로 전원 공급이 필요 없어 전기 요금 등 추가 비용이 절감되고 시스템 고장률이 낮아집니다.
이러한 탁월한 성능은 FWDM 장비가 다양한 응용 환경에서 안정적이고 신뢰할 수 있는 서비스를 제공할 수 있음을 보장하며, 통신사급 장비의 높은 표준을 충족합니다.
CEx-WDM은 PON 기술 발전의 핵심 제품으로, 주로 PON 네트워크의 원활한 업그레이드와 기존 네트워크와 신규 네트워크의 공존을 보장하도록 설계되었습니다.
-
GPON 1290-1330nm/1480-1550nm는 상류 및 하류 GPON 서비스를 담당합니다.
-
XGS-PON 1260-1280nm/1575-1580nm는 상류 및 하류 XGS-PON 서비스를 담당합니다.
-
NG-PON2+PtP 1524-1544nm/1596-1625nm는 상류 및 하류 NG-PON2+PtP 서비스를 담당하여 다양한 기존 및 신규 PON 서비스가 상호 간섭 없이 공존하고 원활하게 업그레이드할 수 있도록 합니다.
-
OTDR 1625-1675nm는 OTDR 감지 신호를 담당하며, OTDR 광섬유 감지 포트를 통해 오류 진단이 용이합니다.
-
낮은 삽입 손실(GPON≤0.9dB, XGS-PON≤1.1dB, NG-PON2≤1.3dB, OTDR≤1.6dB; 자세한 내용은 특정 제품 참조).
-
높은 채널 분리성(모든 채널에 대해 ≥30dB)과 높은 반사 손실(≥55dB)을 제공합니다.
-
항구 서비스 유형과 수량에 대한 개인화된 맞춤화를 지원하여 정확한 투자를 가능하게 합니다.
-
수동 장치로 전원 공급이 필요 없어 전기 요금 등 추가 비용이 절감되고 시스템 고장률이 낮아집니다.
이러한 설계를 통해 네트워크 운영자는 기본 광 분배망(ODN)을 교체하지 않고도 양쪽 장비를 업그레이드하여 네트워크 용량을 크게 늘릴 수 있으며, 이를 통해 네트워크 진화 비용을 크게 줄일 수 있습니다.
제품 적용 시나리오
트리플 플레이 응용 분야에서 FWDM 시리즈 장비는 CATV의 1550nm 비디오 방송 신호와 PON 시스템의 1310nm/1490nm 및 XGS-PON 1270nm/1577nm 데이터 신호를 단일 광섬유로 다중화하여 단일 광섬유 트리플렉스 전송을 실현하고 광섬유 자원을 크게 절약합니다.
GPON에서 XGS-PON, 심지어 NG-PON2로 전환해야 하는 네트워크 사업자에게 CEx-WDM 시리즈 제품은 완벽한 전환 솔루션을 제공합니다. 기존 GPON 사용자와 신규 XG(S)-PON 사용자는 동일한 ODN 네트워크에서 공존할 수 있습니다. 사업자는 시장 수요에 따라 사용자 장비를 점진적으로 업그레이드하여 기존 투자를 최대한 보호할 수 있습니다.

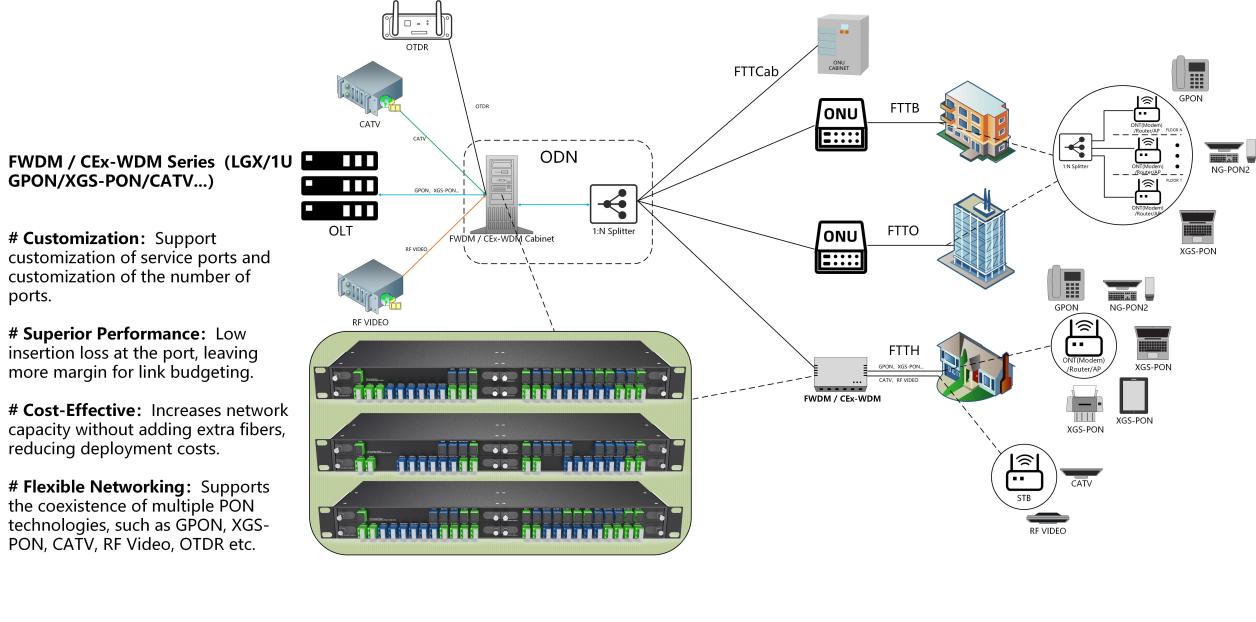

FWDM/CEx-WDM 시리즈 제품 적용 다이어그램
제품의 장점
-
간편한 배포:
"플러그 앤 플레이" 업그레이드. 본사에 CEx-WDM 또는 FWDM 장비를 구축하고, 기존 OLT와 신규 OLT를 각각 해당 장비 포트에 연결한 후, 업그레이드가 필요한 사용자의 ONU를 사용자 측에서 교체합니다. 이 모든 과정은 기존 사용자에게 전혀 영향을 미치지 않고 중단 없이 "핫 업그레이드"를 실현합니다.
-
간편한 작동 및 유지관리:
간소화된 네트워크 아키텍처. 사업자는 다양한 세대의 PON 기술에 맞춰 여러 개의 독립적인 물리적 네트워크와 광섬유 리소스를 유지할 필요가 없습니다. 모든 서비스는 동일한 물리적 광섬유 네트워크에서 제공되므로 네트워크 토폴로지가 크게 간소화되고 운영 및 유지 관리의 복잡성과 비용이 절감됩니다.
-
편리한 투자:
정확한 투자와 빠른 수익 창출. 신규 서비스 구축을 위한 대규모 광섬유 부설 없이 초기 투자 비용을 절감하고, 서비스 출시 기간을 단축하여 신규 서비스 구축 주기를 대폭 단축합니다. 또한, 사용자 수요와 지불 의향이 뚜렷한 지역의 장비를 업그레이드하여 정확한 투자를 실현하고 투자 수익률을 향상시킵니다.
-
전략적 이점:
항상 경쟁 우위를 유지하십시오. 50G PON 시대에도 동일한 ODN과 FWDM/CEx-WDM 진화 개념이 여전히 적용됩니다. 이를 통해 사업자는 경쟁에서 더 낮은 비용과 더 빠른 속도로 선도적인 서비스를 출시하여 항상 경쟁 우위를 유지할 수 있습니다.
요약
5G 규모의 지속적인 확장과 10G PON 홈 액세스의 급속한 보급으로 액세스 네트워크의 다중 서비스 대역폭에 대한 수요가 증가하고 있습니다. 당사의 FWDM 시리즈 및 CEx-WDM 시리즈 장비는 기존 광섬유 액세스 네트워크의 다중 서비스 통합 전송을 실현하고, 네트워크 통합 및 업그레이드 과정에서 발생하는 기술적 과제를 해결하며, 향후 네트워크 발전을 위한 원활한 방향을 제시합니다. 이러한 고성능 WDM 장비는 더욱 효율적이고 경제적이며 지능적인 광 네트워크 인프라 구축에 점점 더 중요한 역할을 할 것입니다.
