8ch(16파장) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, FIBERWDM에서 설계한 쌍으로 사용되며, A면에서의 파동은 RX C21~C28, TX C44~C51이고, B면에서의 파동은 RX C44~C51, TX C21~C28입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 8ch DWDM 전송 시스템은 하나의 파이버로 장거리 전송을 지원할 수 있습니다.
LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*8채널을 지원합니다.
단일 광섬유 8채널 16파 DWDM MUX/DEMUX, EXP 포트, R/B 필터 LC/UPC, LGX 박스 및 4슬롯 1U 랙 포함
8ch(16파장) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, FIBERWDM에서 설계한 쌍으로 사용되며, A면에서의 파동은 RX C21~C28, TX C44~C51이고, B면에서의 파동은 RX C44~C51, TX C21~C28입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 8ch DWDM 전송 시스템은 하나의 파이버로 장거리 전송을 지원할 수 있습니다.
LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*8채널을 지원합니다.
제품 패널

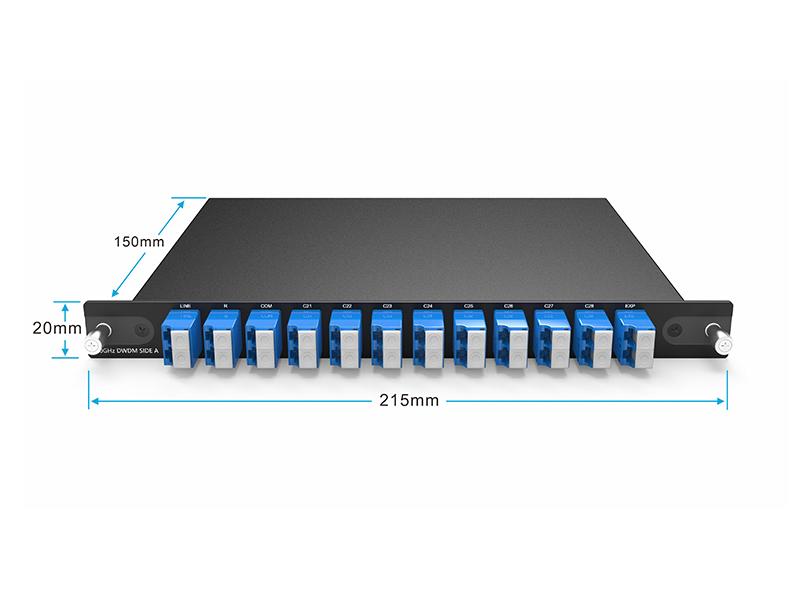

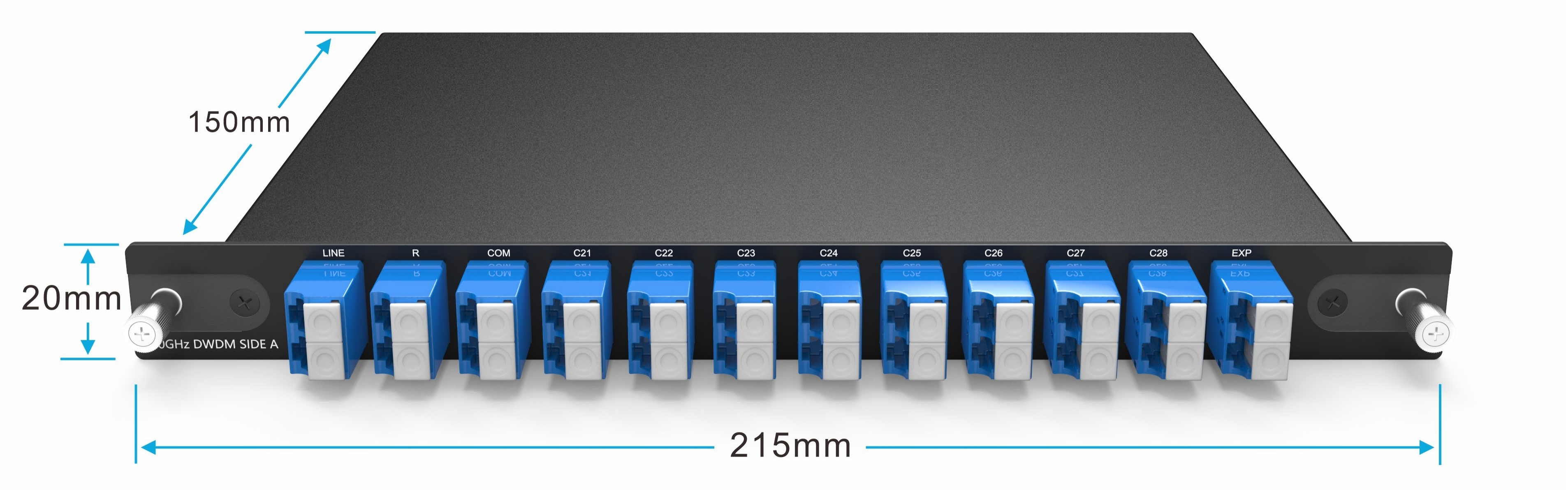

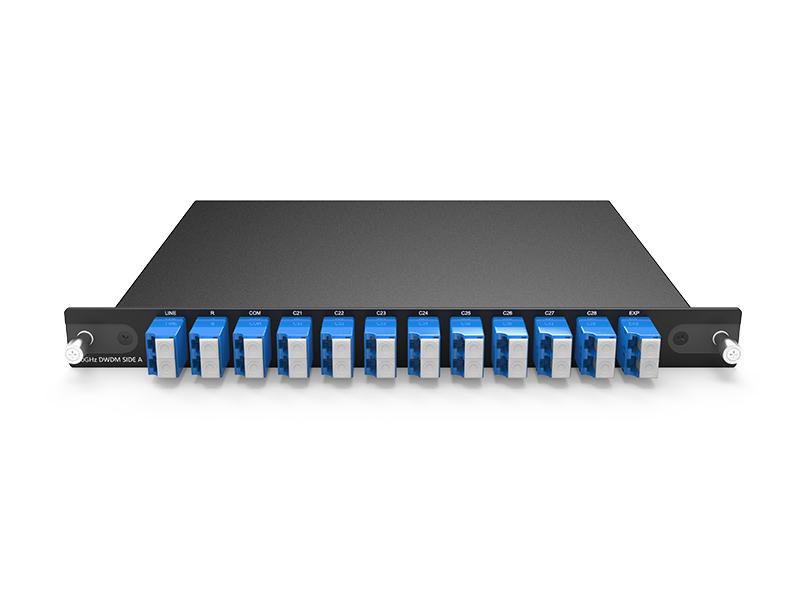

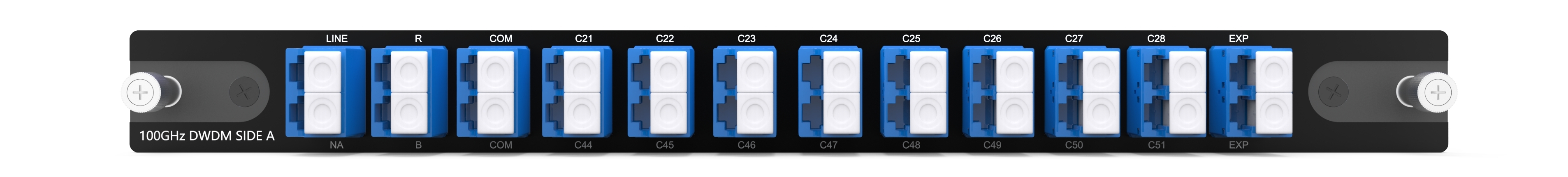

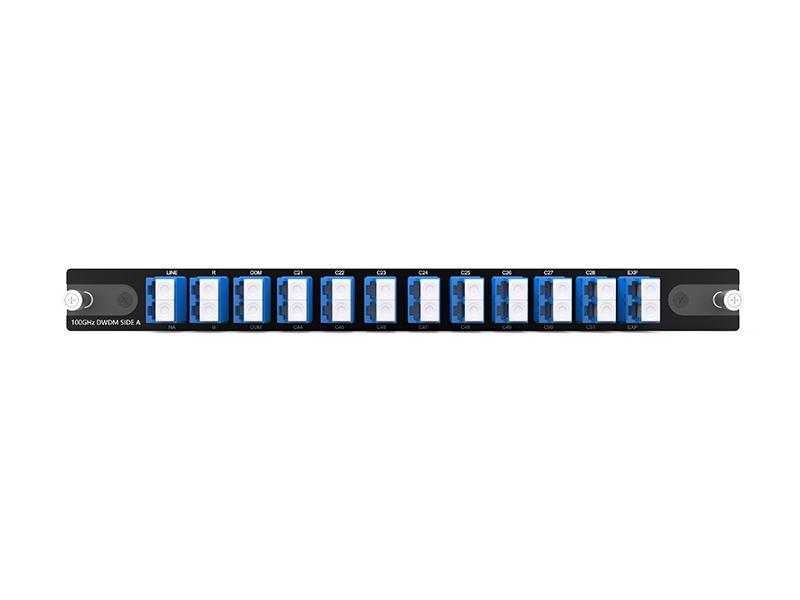

8CH DWDM MUX/DEMUX 단일 광섬유 측면 A

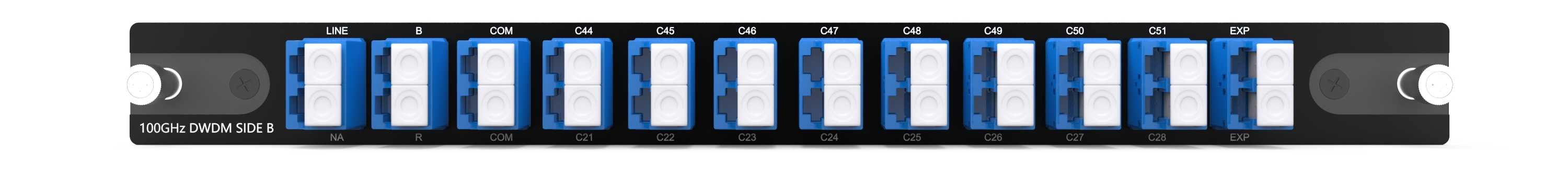

8CH DWDM MUX/DEMUX 단일 광섬유 측면 B

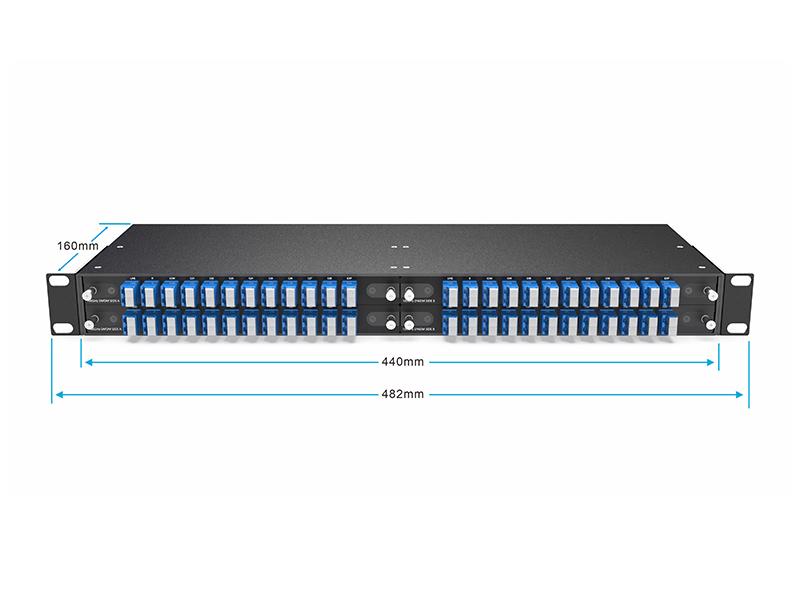

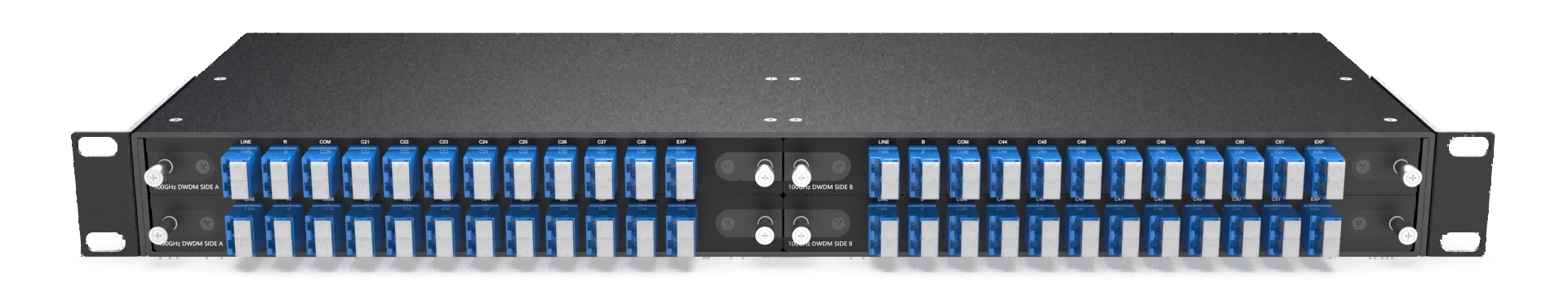

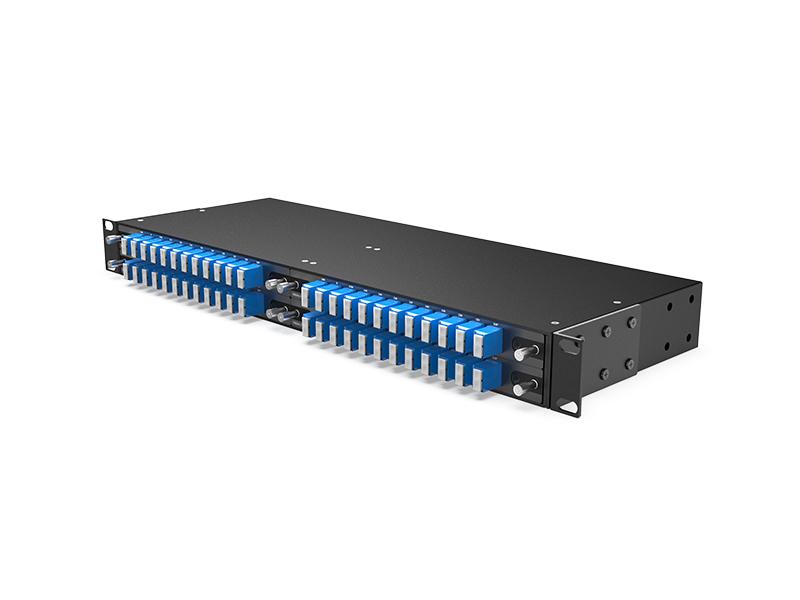

4슬롯 1U 랙
향후 대역폭 증가를 위한 확장 포트를 통해 다른 파장을 지원하는 다른 DWDM MUX/DEMUX의 라인 포트에 연결하여 추가 파이버를 설치하거나 임대할 필요 없이 네트워크 용량을 늘릴 수 있습니다.

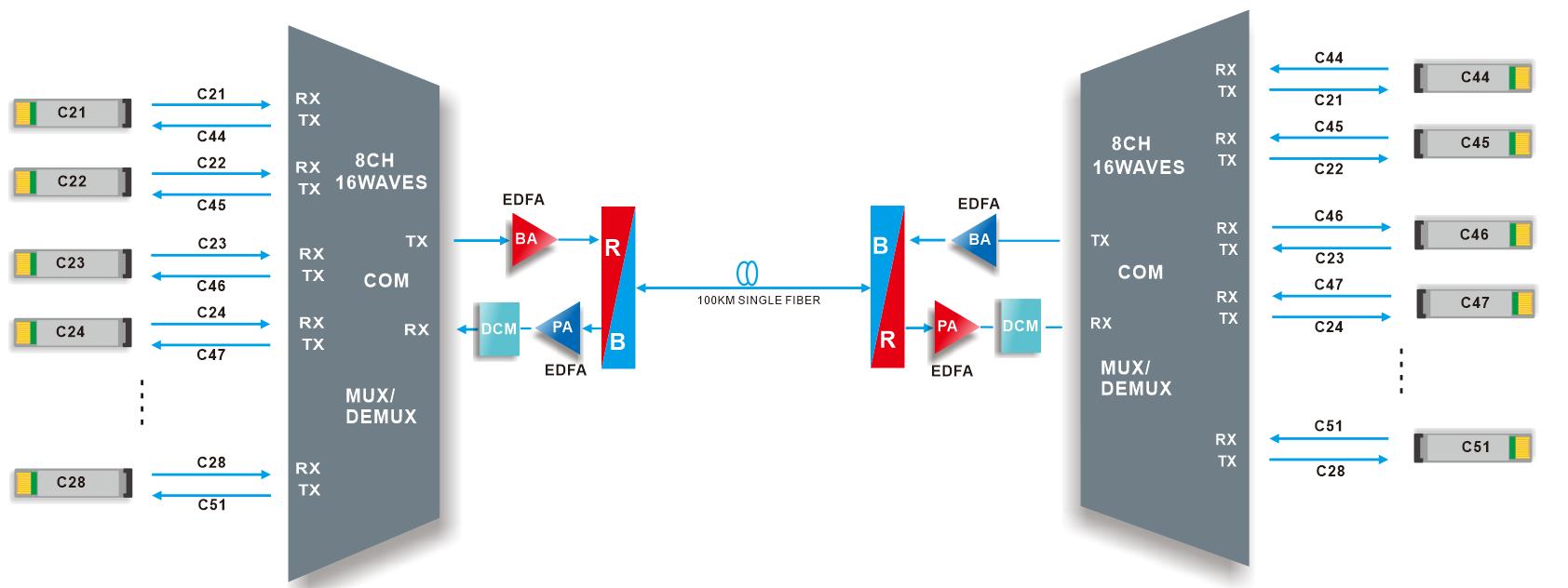

라인 링크
8CH DWDM MUX/DEMUX 단일 광섬유 전송
8채널 DWDM MUX/DEMUX는 지점 간 전송을 위해 하나의 광섬유에서 8채널의 차이를 지원합니다.
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업에서 활용 가능합니다.
제품 사양
|
파장 |
8ch 16개 웨이브 C21-C28/C44-C51 |
채널 간격 |
100GHz(0.8nm) |
|
채널 통과대역 |
±0.11nm |
기술 |
TFF(박막 필터) |
|
삽입 손실 |
≤ 3.5dB |
링크 손실 |
≤ 4.5dB |
|
반사 손실 |
≥ 45dB |
지향성 |
≥ 45dB |
|
편광 모드 분산 |
≤ 0.1ps |
편광 의존 손실 |
≤ 0.3dB |
|
채널 분리 |
인접 ≥30dB
|
온도 |
작동 온도 -40~85°C 보관 -40~85°C |
|
삽입 손실@R/B |
통과:≤ 0.6dB 반사:≤0.8dB |
R/B에서의 격리 |
통과: ≥ 30dB 반사율:≥15dB |
|
순중량 |
LGX 박스: 0.5KG 4슬롯 1U 랙: 1.5KG |
치수(높이x너비x깊이) |

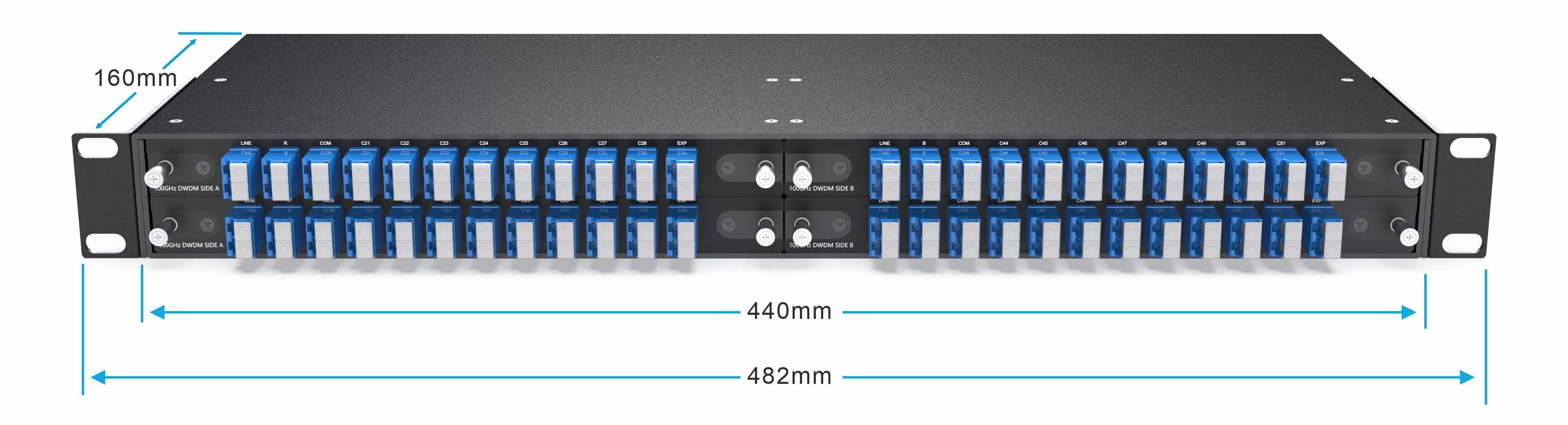

LGX 박스: 20*215*150mm 1U 랙 : 44*440*230mm |
참고: 커넥터와 함께 지정됨.
패키지 정보

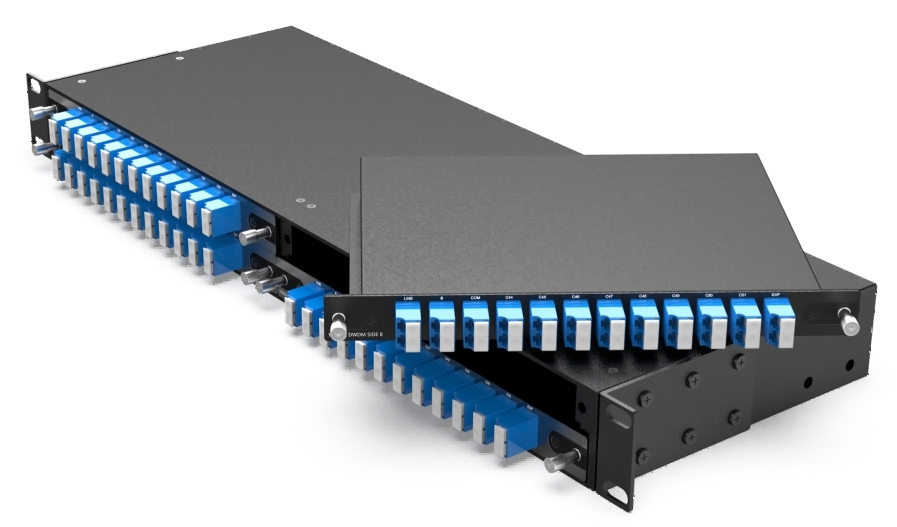

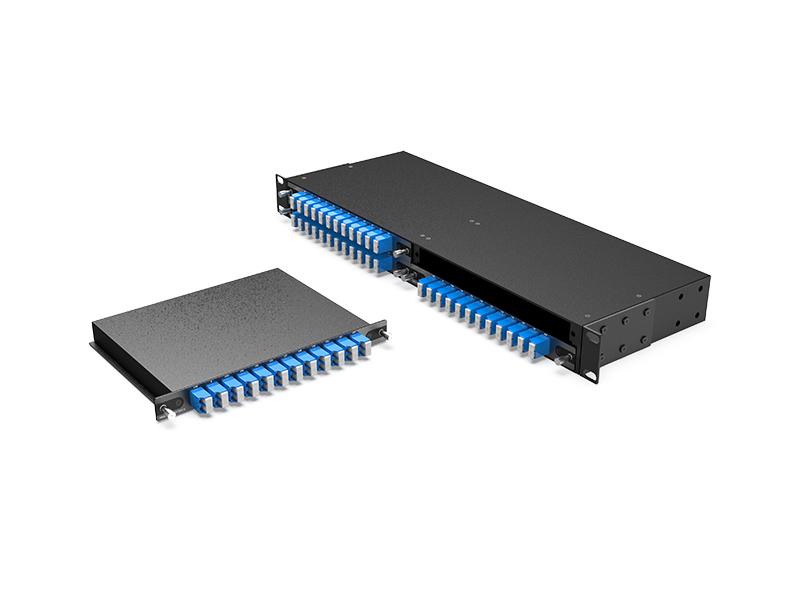

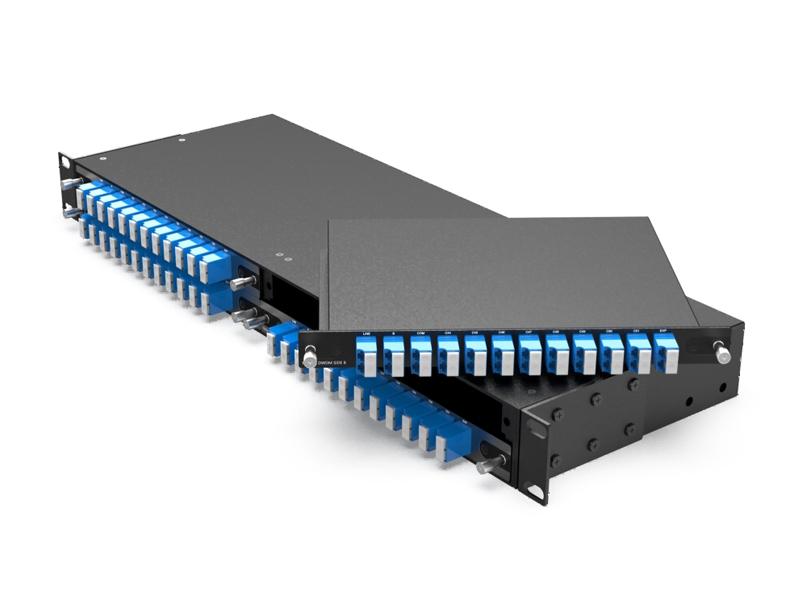

LGX BOX 플러그인 4슬롯 1U 랙

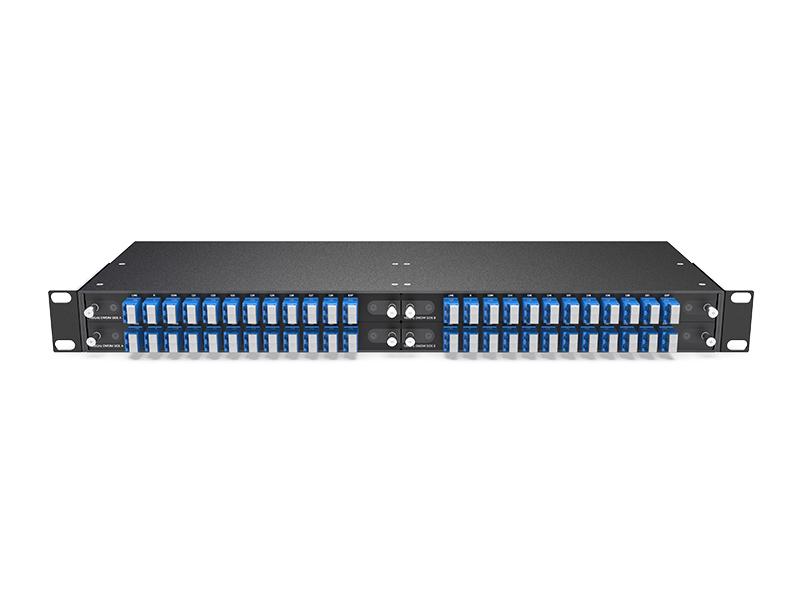

LGX BOX용 4슬롯 1U 랙
주문 정보
|
제품 번호 |
제품 설명 |
|
DM8-LGX01-C2151-RB-A |
DWDM MUX//DEMUX 8CH 16Waves (RX C21-C28/TX C44-C51) EXP 포트 및 RB 필터, 단일 광섬유, LC/UPC, 플러그인 LGX 박스 20*215*150mm, 측면 A |
|
DD8-LGX01-C2151-RB-B |
DWDM MUX/DEMUX 8CH 16Waves (RX C44-C51/TX C21-C28) EXP 포트 및 RB 필터, 단일 광섬유, LC/UPC, 플러그인 LGX 박스 20*215*150mm, 측면 B |
|
1U-4LGX02 |
플러그인 LGX 박스용 4개 슬롯이 있는 19인치 1U 랙, 440*160*44mm |
참고사항: 맞춤형 디자인을 지원하오니, 이메일로 문의해 주시기 바랍니다.
