단일 광섬유 4CH 8파 DWDM MUX/DEMUX, EXP 포트, R/B 필터 LC/UPC, LGX 박스 및 4슬롯 1U 랙 포함

4ch(8waves) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, 쌍으로 사용되며, FIBERWDM에서 설계되었으며, A면에서 파장은 RX C21~C24, TX C45~C48입니다. B면에서 파장은 RX C45~C48, TX C21~C24입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 4ch DWDM 전송 시스템은 하나의 파이버에서 장거리 전송을 지원할 수 있습니다.

LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*4채널을 지원합니다.

  • 제품 상세 정보

단일 광섬유 4CH 8파 DWDM MUX/DEMUX, EXP 포트, R/B 필터 LC/UPC, LGX 박스 및 4슬롯 1U 랙 포함

4CH DWDM MUX DEMUX Single Fiber

4ch(8waves) DWDM MUX/DEMUX는 청색 및 적색(R/B) 필터를 탑재하고 있으며, 쌍으로 사용되며, FIBERWDM에서 설계되었으며, A면에서 파장은 RX C21~C24, TX C45~C48입니다. B면에서 파장은 RX C45~C48, TX C21~C24입니다. 이를 DWDM 증폭기 및 DCM 장치와 결합하면 4ch DWDM 전송 시스템은 하나의 파이버에서 장거리 전송을 지원할 수 있습니다.

LGX 박스 플러그인 방식으로 설계되어 4슬롯 1U 랙에 플러그인할 수 있으며, 최대 용량은 시스템에서 4*4채널을 지원합니다.

제품 패널

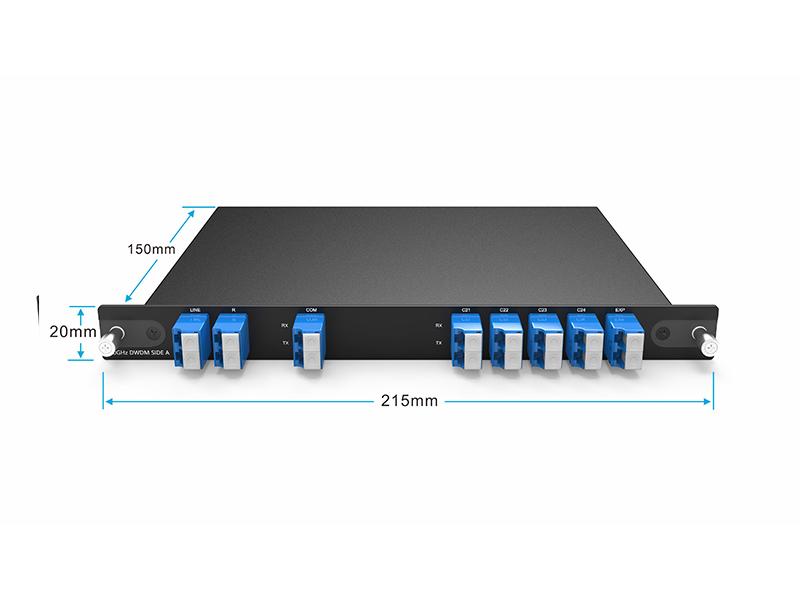

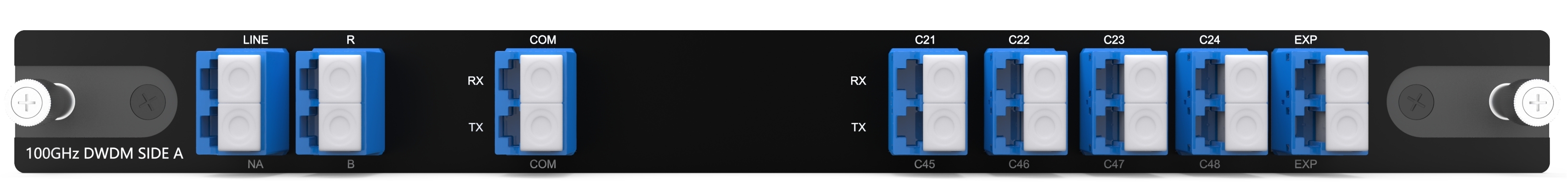

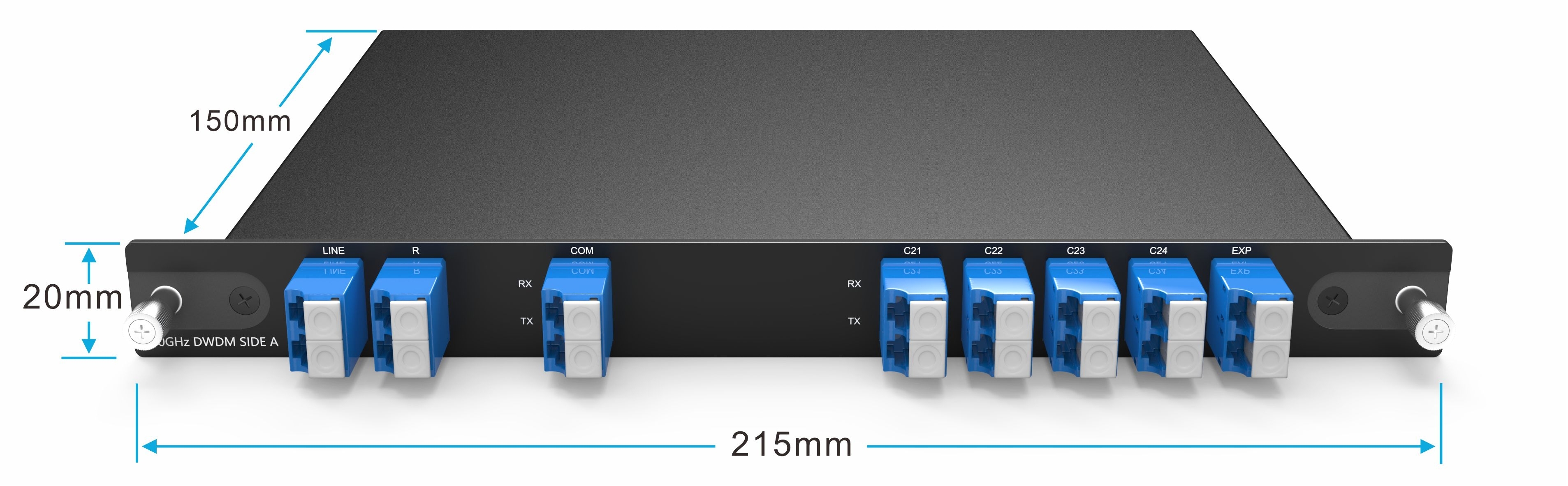

4CH DWDM MUX/ DEMUX Single Fiber

4CH DWDM MUX/DEMUX 단일 광섬유 측면 A

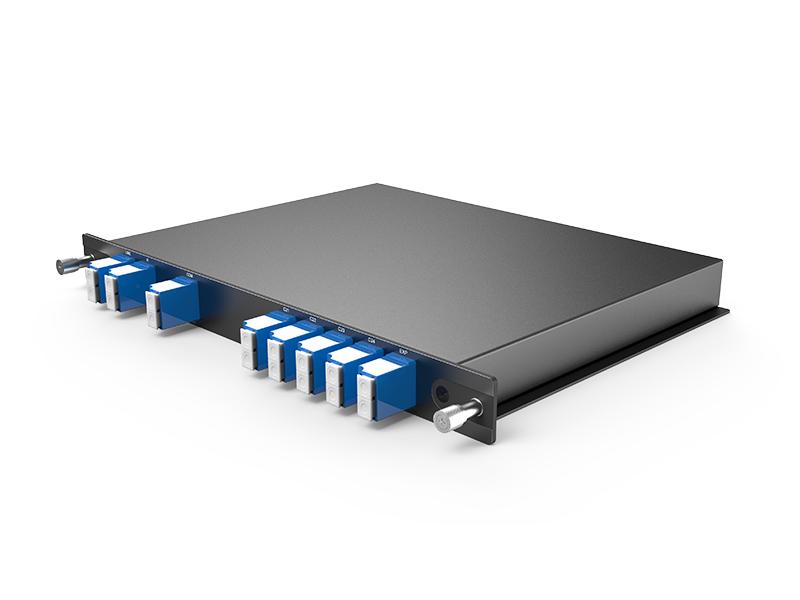

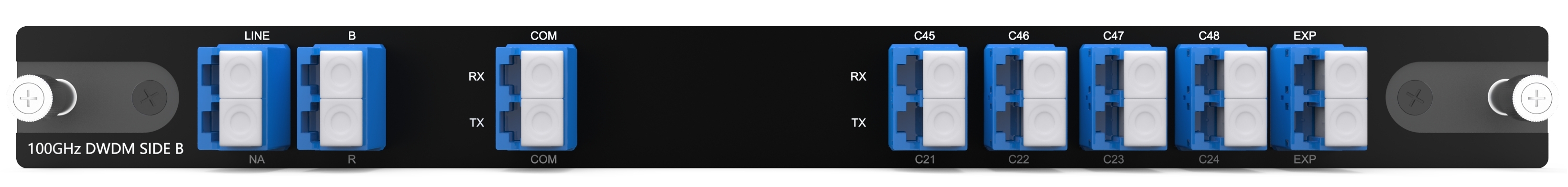

4CH DWDM MUX/ DEMUX Single Fiber

4CH DWDM MUX/DEMUX 단일 광섬유 측면 B

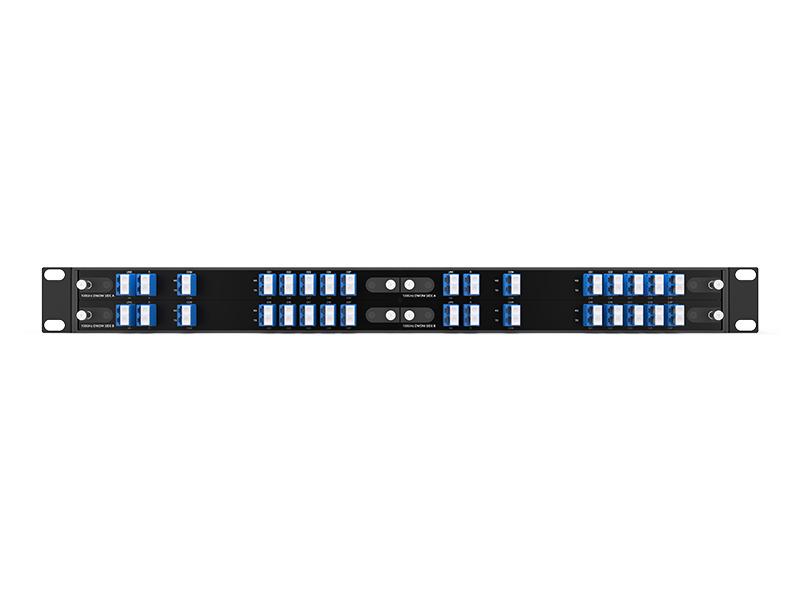

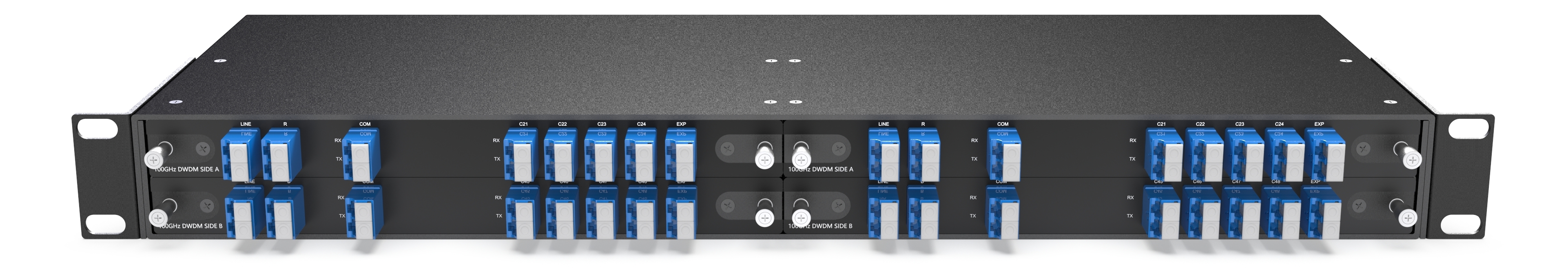

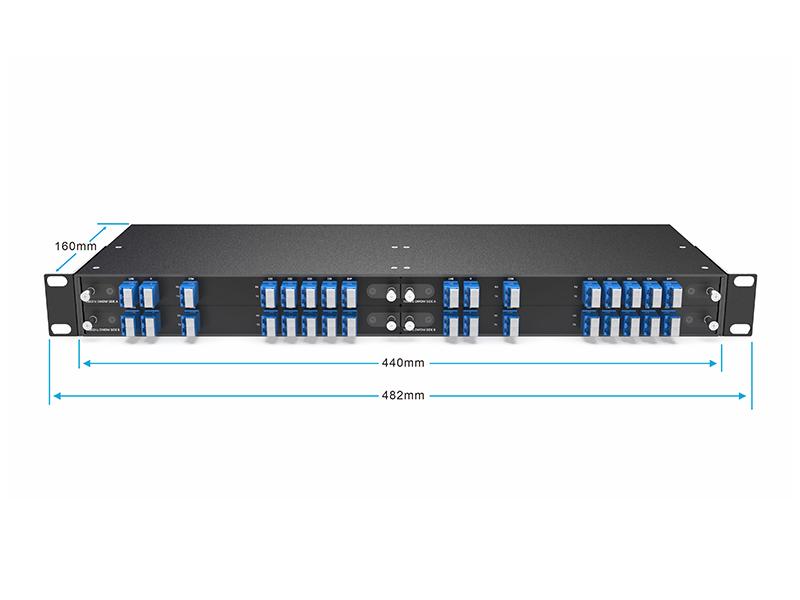

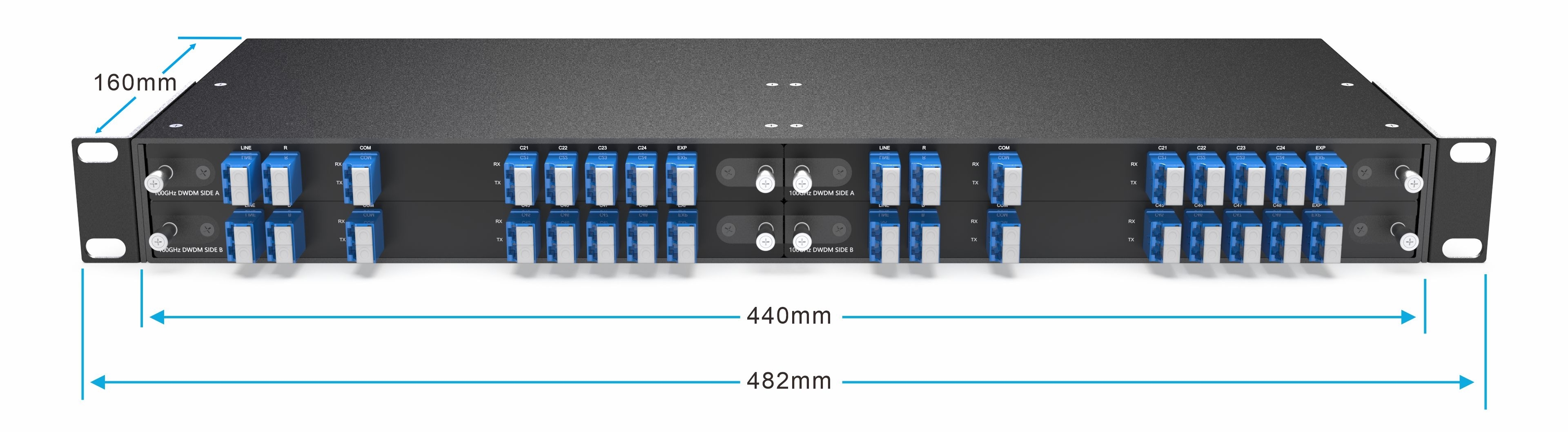

4-Slot 1U rack

4슬롯 1U 랙

향후 대역폭 증가를 위한 확장 포트를 통해 다른 파장을 지원하는 다른 DWDM MUX/DEMUX의 라인 포트에 연결하여 추가 파이버를 설치하거나 임대할 필요 없이 네트워크 용량을 늘릴 수 있습니다.

라인 링크

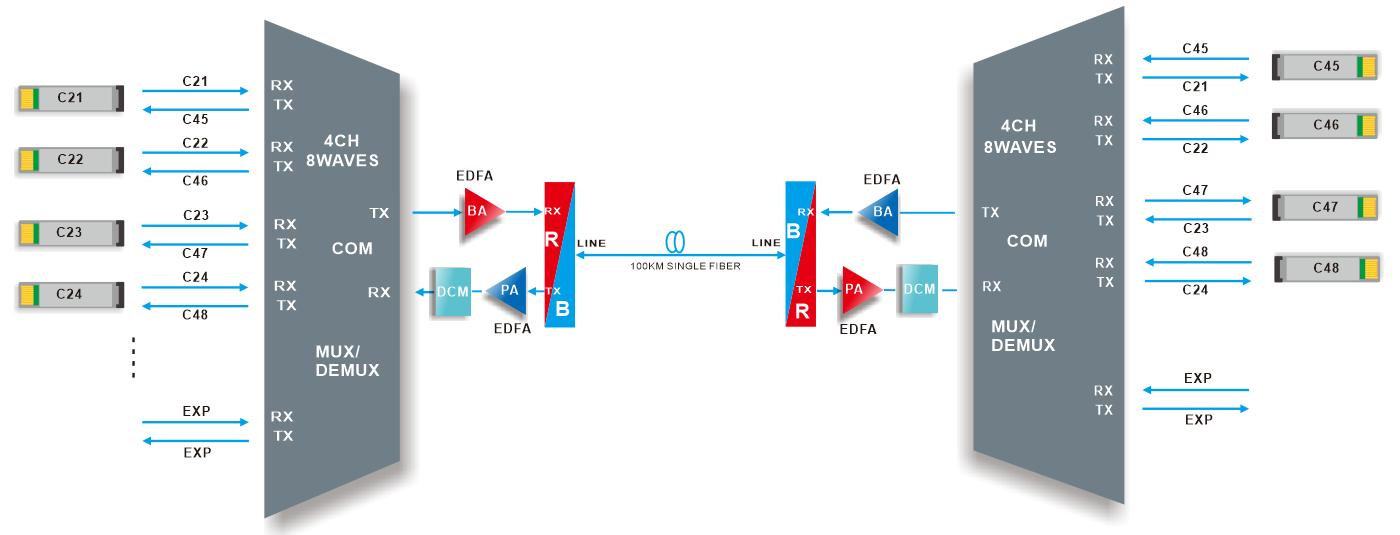

4CH DWDM MUX/ DEMUX Single fiber transmission

4CH DWDM MUX/DEMUX 단일 광섬유 전송

4채널 DWDM MUX/DEMUX는 지점 간 전송을 위해 하나의 광섬유에서 4채널의 차이를 지원합니다.

이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업에서 활용 가능합니다.

제품 사양

파장

4ch 8개 웨이브 C21-C24/C45-C48

채널 간격

100GHz(0.8nm)

채널 통과대역

±0.11nm

기술

TFF(박막 필터)

삽입 손실

≤ 2.4dB

링크 손실

≤ 3.5dB

반사 손실

≥ 45dB

지향성

≥ 45dB

편광 모드 분산

≤ 0.1ps

편광 의존 손실

≤ 0.3dB

채널 분리

인접 ≥30dB
비인접 ≥ 45dB

온도

작동 온도 -40~85°C

보관 -40~85°C

삽입 손실@R/B

통과:≤ 0.6dB

반사:≤0.8dB

R/B에서의 격리

통과: ≥ 30dB

반사율:≥15dB

순중량

LGX 박스: 0.5KG

4슬롯 1U 랙: 1.5KG

치수(높이x너비x깊이)

LGX 박스: 20*215*150mm

1U 랙 : 44*440*230mm

참고: 커넥터와 함께 지정됨.

패키지 정보

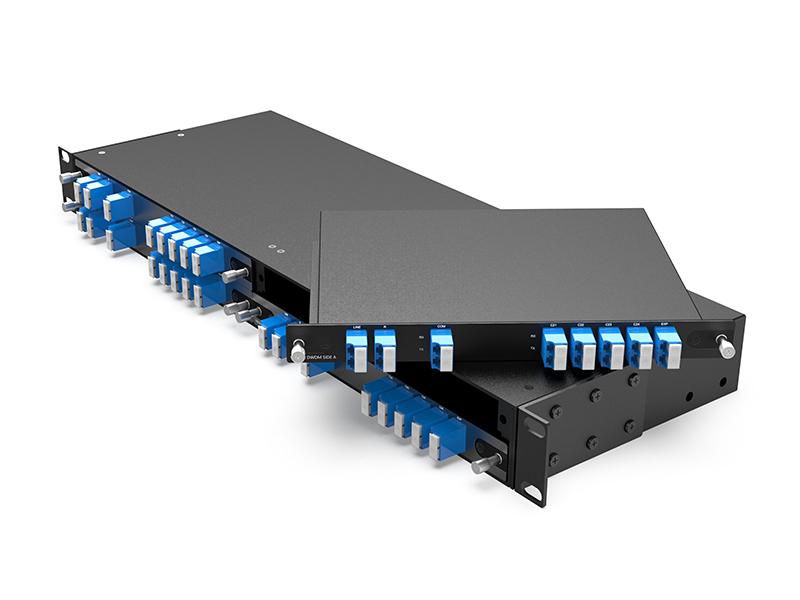

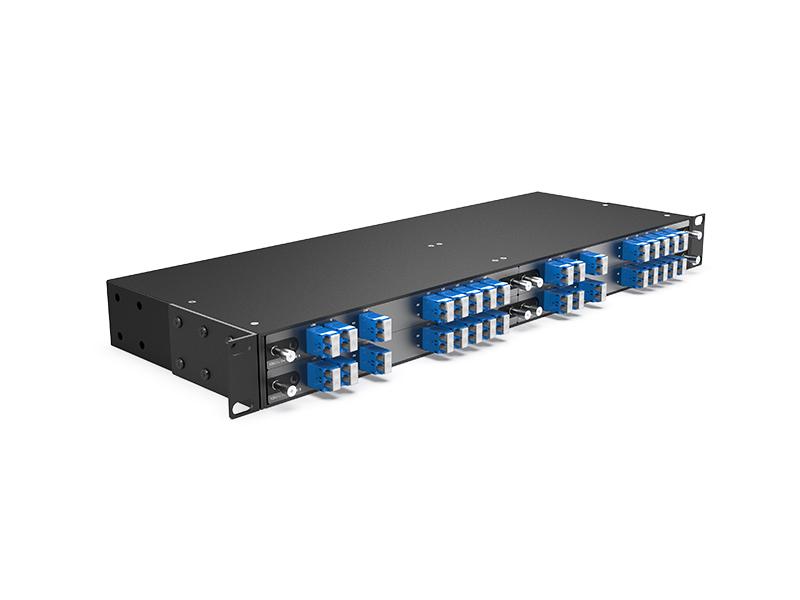

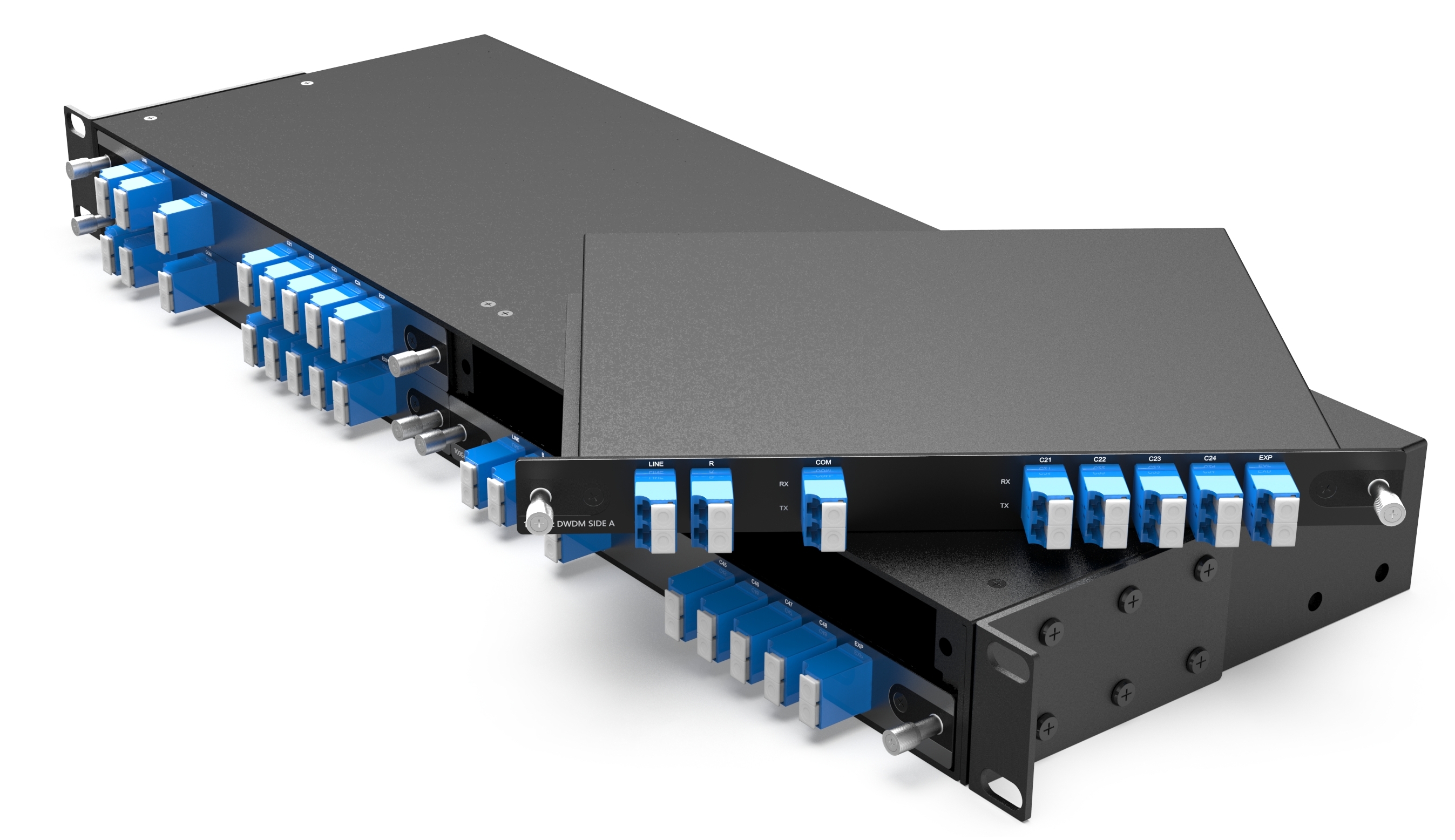

LGX BOX Plug in 4-Slot 1U Rack

LGX BOX 플러그인 4슬롯 1U 랙

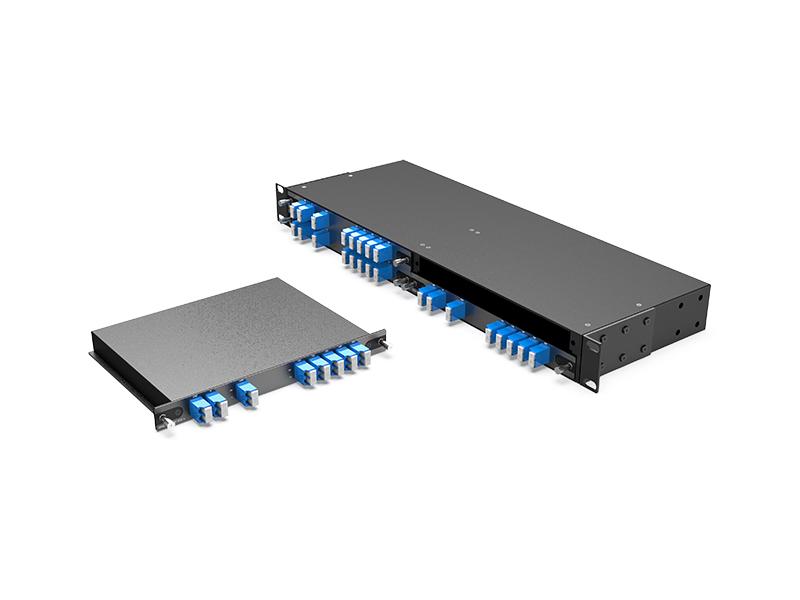

4-Slot 1U Rack for LGX BOX

LGX BOX용 4슬롯 1U 랙

주문 정보

제품 번호

제품 설명

DM4-LGX01-C2148-RB-A

DWDM MUX//DEMUX 4CH 8Waves (RX C21-C24/TX C45-C48) EXP 포트 및 RB 필터, 단일 광섬유, LC/UPC, 플러그인 LGX 박스 20*215*150mm, 측면 A

DD4-LGX01-C2148-RB-B

DWDM MUX/DEMUX 4CH 8Waves (RX C45-C48/TX C21-C24) EXP 포트 및 RB 필터, 단일 광섬유, LC/UPC, 플러그인 LGX 박스 20*215*150mm, 측면 B

1U-4LGX02

플러그인 LGX 박스용 4개 슬롯이 있는 19인치 1U 랙, 440*160*44mm

참고사항: 맞춤형 디자인을 지원하오니, 이메일로 문의해 주시기 바랍니다.
