개요

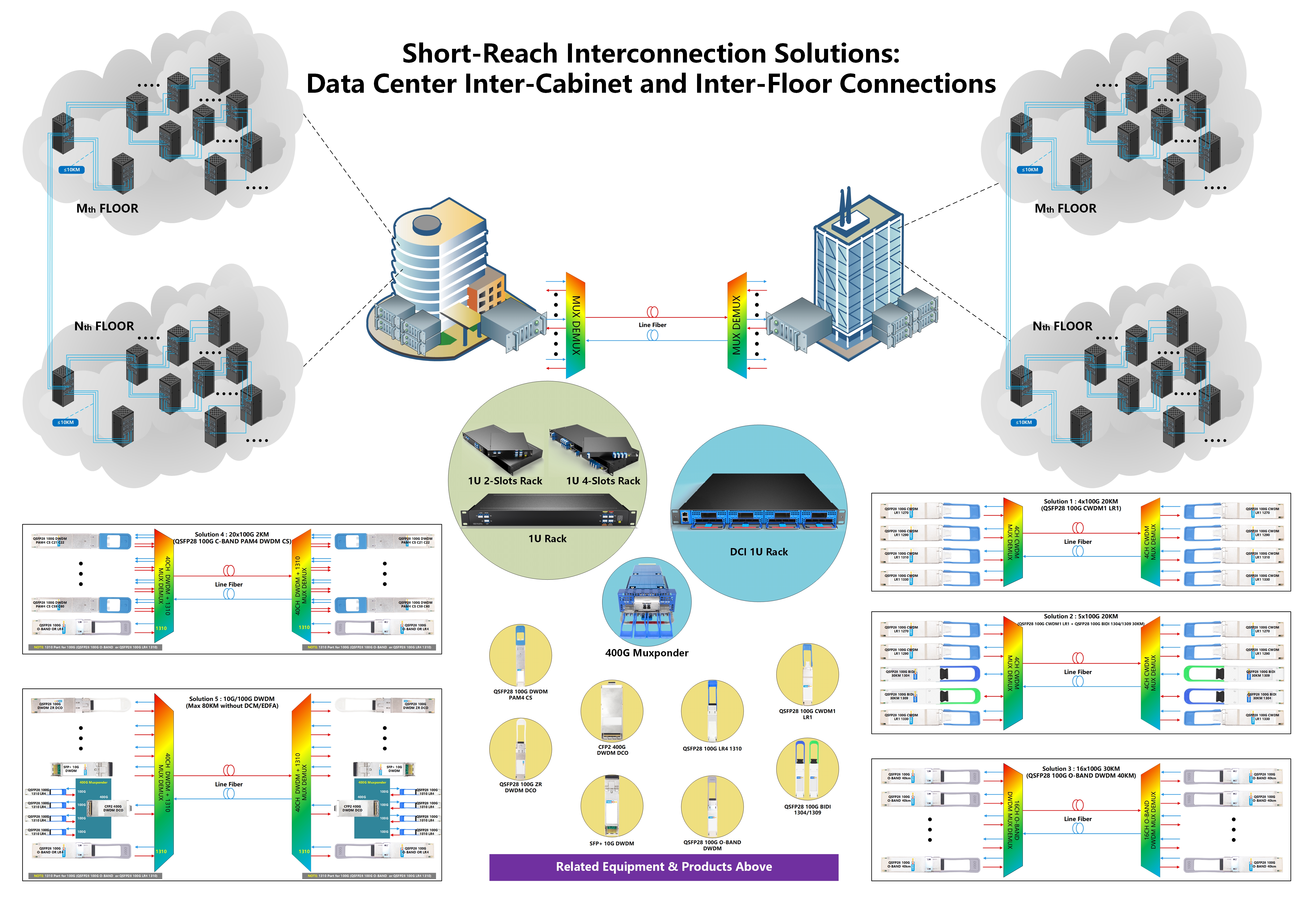

이 문서는 데이터 센터 내의 캐비닛 간 및 층 간 시나리오를 위한 5가지 세트의 100G 상호 연결 솔루션을 제시하며, 모두 이중 섬유 아키텍처를 채택하고 있습니다. 솔루션 형태에는 단순 지점간 직접 연결, 수동 DWDM 컬러 광 다중화, 능동 WDM 집성, 그리고 스위치 클러스터 상호 연결이 포함됩니다. 수동 솔루션은 스위치에 직접 꽂는 DWDM 라인 측 광 모듈과 수동 Mux/Demux를 결합하여 능동 장치 없이 전송을 실현합니다. 고객이 스위치의 기존 100G LR4 광 모듈을 교체할 수 없는 경우, OTU 파장 변환 보드가 장착된 능동 WDM 솔루션을 선택하여 유연하게 적응할 수 있으며, 다양한 케이블링 규모와 장비 수정 제약이 있는 시나리오에 대응할 수 있습니다.

상호 연결 솔루션 #1: 4×100G 20KM 듀얼 파이버

솔루션 설명

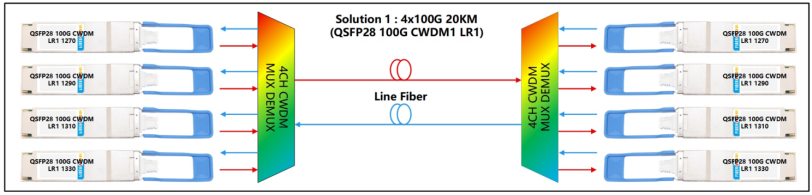

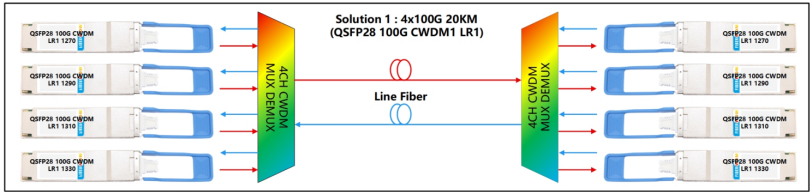

로컬 스테이션과 원격 스테이션에 각각 4채널 CWDM 파장 분할 다중화 장치 하나를 QSFP28 100G CWDM1 LR1 모듈과 함께 배치합니다. 이를 통해 최대 4채널의 100G 단거리 듀얼 파이버 상호 연결이 가능합니다. 전체 솔루션은 능동 장치나 분산 보상이 필요하지 않으며, 광 모듈이 스위치에 직접 꽂힙니다.

상호 연결 솔루션 #2: 5×100G 20KM 듀얼 파이버

솔루션 설명

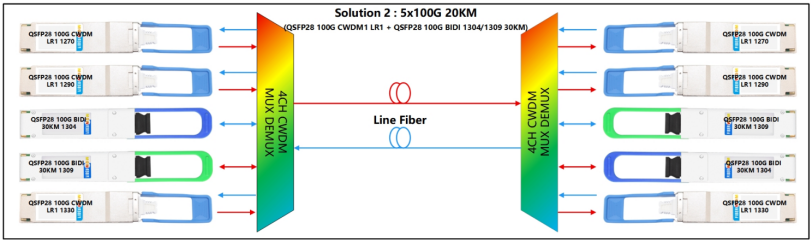

로컬 스테이션과 원격 스테이션에 각각 4채널 CWDM 파장 분할 다중화 장치 하나를 배치하고, QSFP28 100G CWDM1 LR1 모듈 및 QSFP28 100G BIDI 30KM 모듈(1304 nm / 1309 nm)을 함께 사용합니다. 최대 5채널의 100G 단거리 듀얼 파이버 상호 연결을 달성할 수 있습니다. 이 솔루션은 두 개의 단일 파이버 양방향 100G 모듈을 사용하여 상호 간섭 없이 1310 nm 포트를 통해 전송하며, 솔루션 1에 비해 1개의 추가 100G 채널이 추가됩니다. 전체 솔루션에 능동 장치나 분산 보상이 필요하지 않으며, 광 모듈이 스위치에 직접 꽂힙니다.

상호 연결 솔루션 #3: 16×100G 30KM 듀얼 파이버

솔루션 설명

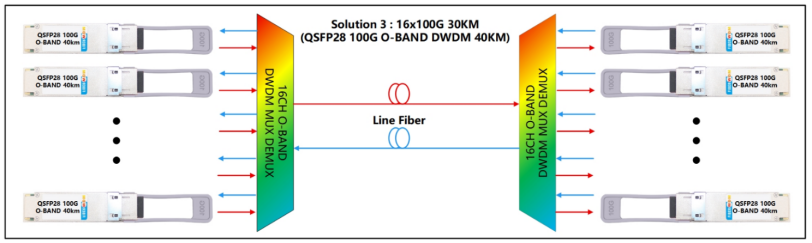

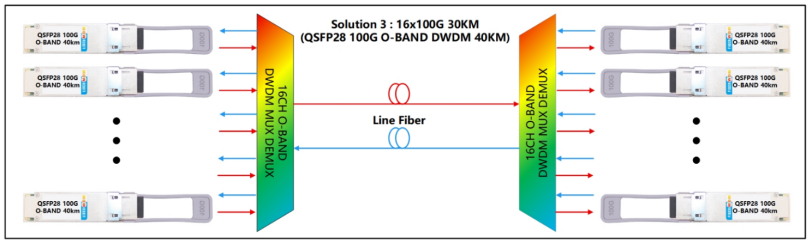

로컬 스테이션과 원격 스테이션에 각각 16채널 O-BAND DWDM 파장 분할 다중화 장치 하나를 배치하고 QSFP28 100G O-BAND 40KM 모듈과 쌍을 이루어 최대 16채널의 100G 단거리 듀얼 파이버 상호 연결을 지원합니다. 전체 솔루션에 능동 장치나 분산 보상이 필요하지 않습니다. 광 모듈이 스위치에 직접 꽂힙니다.

상호 연결 솔루션 #4: 20×100G 2KM 듀얼 파이버

솔루션 설명

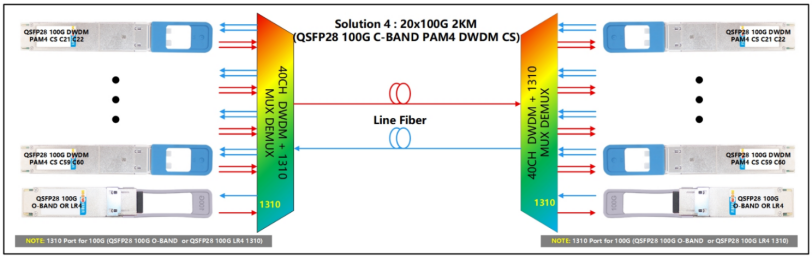

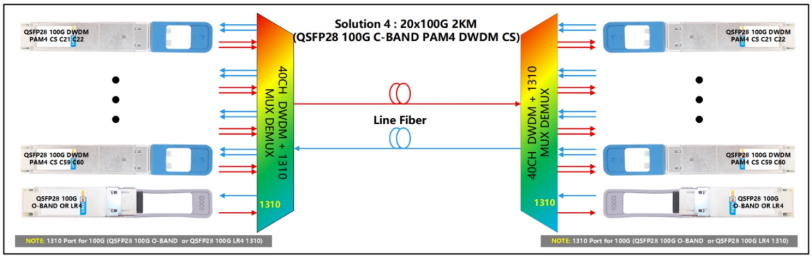

로컬 및 원격 스테이션 모두에 40채널 C-BAND DWDM 파장 분할 다중화 장치(1310 nm 포트 포함)를 배치하고, QSFP28 100G DWDM PAM4 CS 이중 파장 모듈을 사용하여 20채널 100G 단거리 듀얼 파이버 상호 연결을 달성합니다. 1310 nm 포트는 QSFP28 100G O-BAND DWDM 또는 QSFP28 100G 1310 nm LR4 광 모듈을 통해 하나의 추가 100G 채널을 더 확장할 수 있습니다. 완성된 솔루션은 능동 장치나 분산 보상을 사용하지 않으며, 광 모듈이 스위치에 직접 꽂힙니다.

상호 연결 솔루션 #5: 10G/100G 혼합 전송 듀얼 파이버 (최대 80 KM)

솔루션 설명

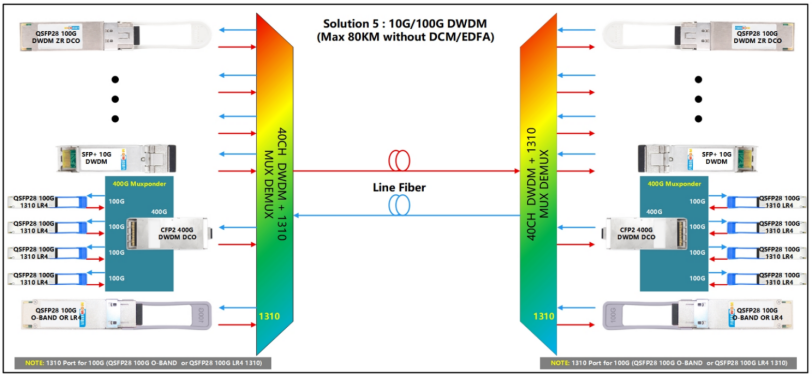

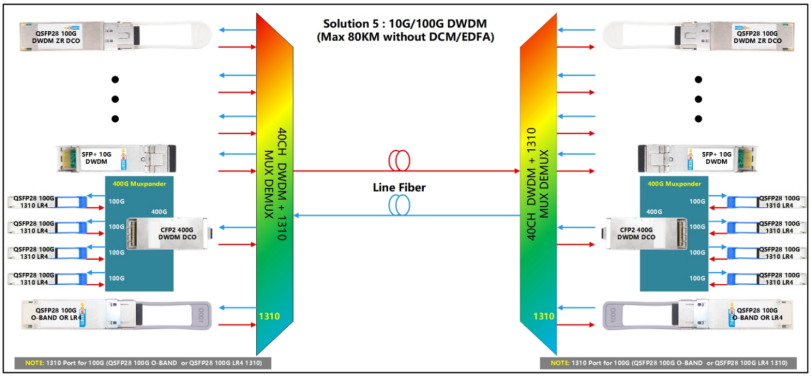

로컬 및 원격 스테이션에 40채널 C-BAND DWDM 파장 분할 다중화 장치(1310 nm 포트 포함)를 배치합니다. QSFP28 100G DWDM ZR DCO 코히어런트 광 모듈 또는 SFP+ 10G DWDM 광 모듈을 채택하여 10G 및 100G 서비스를 위한 다채널 혼합 단거리 듀얼 파이버 상호 연결을 구현합니다. 1310 nm 포트는 QSFP28 100G O-BAND DWDM 또는 QSFP28 100G 1310 nm LR4 모듈과 함께 하나의 추가 100G 확장 채널을 지원합니다. 이 솔루션은 능동 장치, EDFA 증폭, 분산 보상이 필요하지 않습니다. 광 모듈을 스위치에 직접 삽입할 수 있습니다. 더 높은 대역폭 전송을 위해 400G Muxponder 보드, CFP2 400G DCO 코히어런트 모듈 및 QSFP28 100G 1310 nm LR4 광 모듈을 추가하여 더 큰 대역폭을 얻을 수 있으며, 특히 데이터 센터의 단거리 상호 연결 시나리오에 적합합니다.
