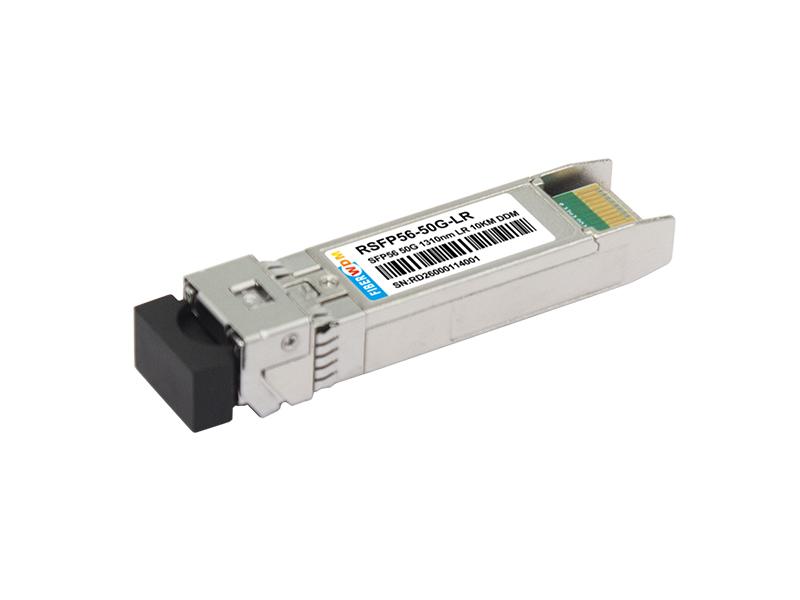

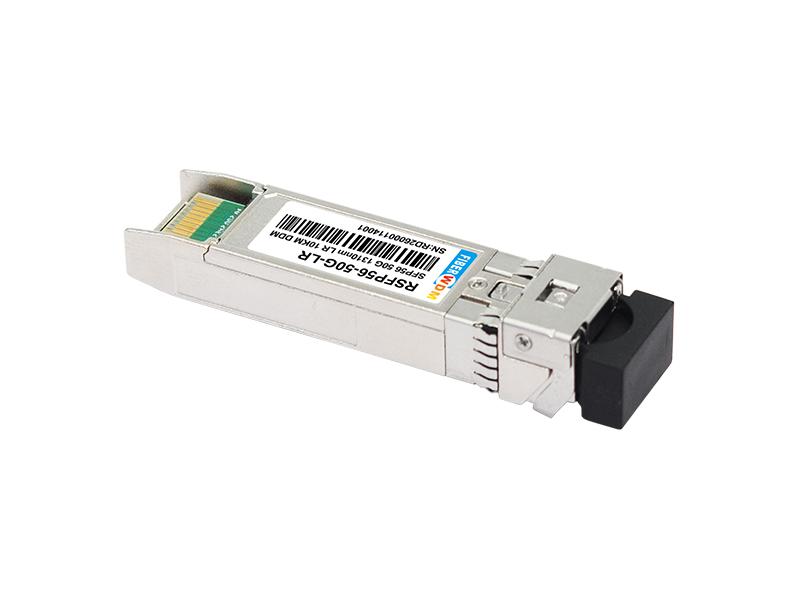

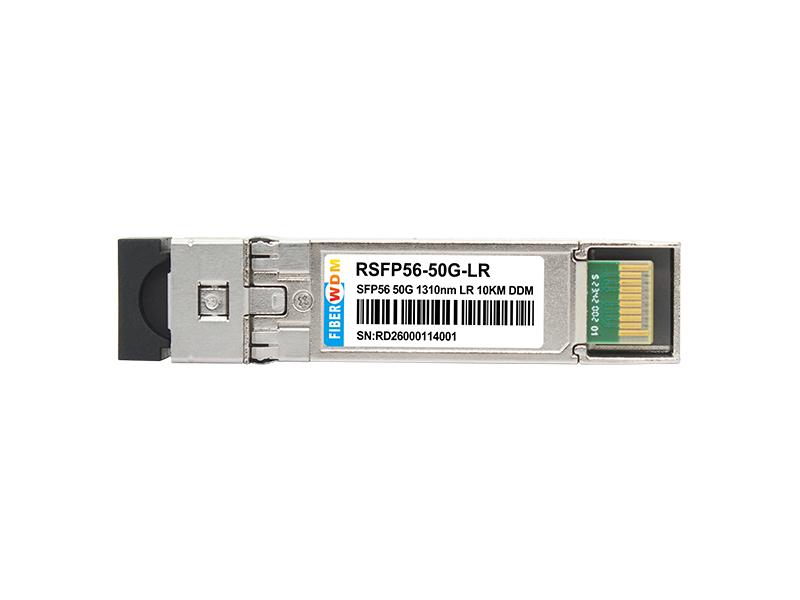

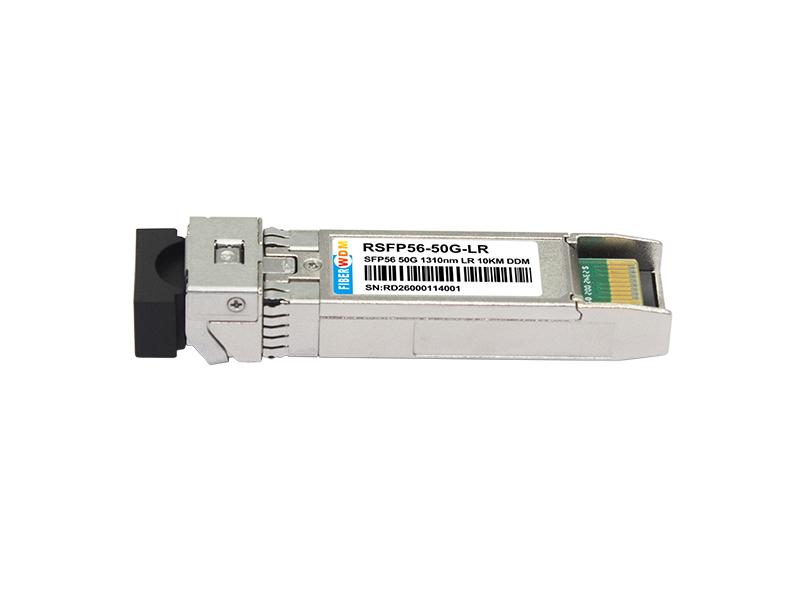

SFP56 50G 1310nm LR 10KM DDM 트랜시버 RSFP56-50G-LR

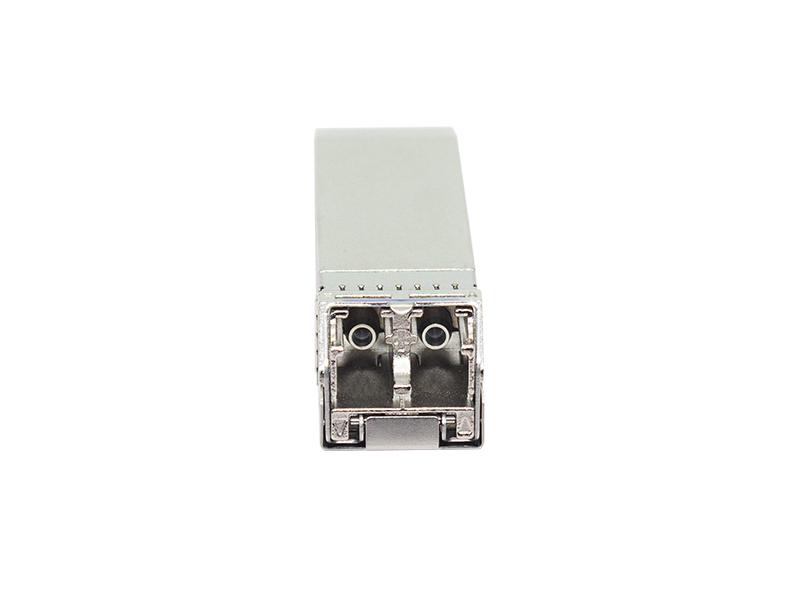

광 포트 정의
| 아니요. | 매개변수 | 상징 | 단위 | 최소 | 유형 | 최대 | 메모 |
| 송신기 | |||||||
| 3.1 | 중심 파장 | λ | 나노미터 | 1295 | 1310 | 1325 | |
| 3.2 | 스펙트럼 폭 | -20dB | 나노미터 | 1 | ||||
| 3.3 | 측면 모드 억제 비율 | SMSR | dB | 30 | |||
| 3.4 | 평균 발사 출력 | dBm | -4.5 | 4.2 | |||
| 3.5 | OMA_outer | 포마 | dBm | -1.5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | dBm | -2.9 | 26.5625Gbd_PAM4 | |||
| 3.7 | PAM4(TDECQ)용 송신기 및 분산 아이 클로저 | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.9 | 송신기 및 분산(TDP) | dB | 2.7 |
25.78125Gbd_NRZ ,10.3125Gbd_NRZ |
|||
| 3.10 | OFF 상태 송신기의 평균 발사 전력 | dBm | -30 | ||||
| 3.11 | 멸종 비율 | 응급실 | dB | 3.5 | |||
| 3.12 | 광학 반사 손실 허용 오차 | dB | 15.6 | ||||
| 3.13 | 린15.6OMA | dBm | -132 | ||||
| 3.14 | 송신기 반사율 | dB | -26 | ||||
| 수화기 | |||||||
| 3.15 | 중심 파장 | λ | 나노미터 | 1295 | 1325 | ||
| 3.16 | 피해 임계값 | dBm | 5.2 | ||||
| 3.17 | 평균 수신 전력 | dBm | -10.8 | 4.2 | |||
| 3.18 | 수신기 전력(OMA) | dBm | 4 | ||||
| 3.19 | 수신기 감도(OMA) | 포마 | dBm | -8.4 | 1 | ||
| 무전원 모니터 RX | dBm | -40 | |||||
| 3.20 | LOS를 주장합니다 | 로사 | dBm | -30 | |||
| 3.21 | LOS 주장 해제 | LOSD | dBm | -14 | |||
| 3.22 | LOS 히스테리시스 | dB | 0.5 | ||||
참고: 26.5625Gbd PAM4, PRBS31Q, ER≥3.5dB, BER<2.4E-4로 측정
전기 포트 정의
| 매개변수 | 상징 | 단위 | 최소 | 유형 | 최대 |
| 공급 전압 | VCC | 다섯 | 3.14 | 3.3 | 3.46 |
| 전력 소비량 | 피 | W | 2.0 | ||
| 송신기 | |||||
| 입력 차동 임피던스 | 린 | Ω | 100 | ||
| 단일 종단 데이터 입력 스윙 | VIN | mVp-p | 100 | 450 | |
| 전송 비활성화 전압 | VDIS | 다섯 | 2 | VCCHOST | |
| 전송 활성화 전압 | 벤 | 다섯 | 비 | VEE+0.8 | |
| 전송 오류 인가 전압 | VFA | 다섯 | 2.2 | VCCHOST | |
| 전송 오류 비활성화 전압 | VFDA | 다섯 | 비 | VEE+0.4 | |
| 수화기 | |||||
| 단일 종단 데이터 출력 스윙 | VOD | mVp-p | 225 | 450 | |
| LOS 오류 | VLOSFT | 다섯 | 2.2 | VCCHOST | |
| LOS 정상 | VLOSNR | 다섯 | 비 | VEE+0.4 | |
절대 최대 등급
권장 보관 조건

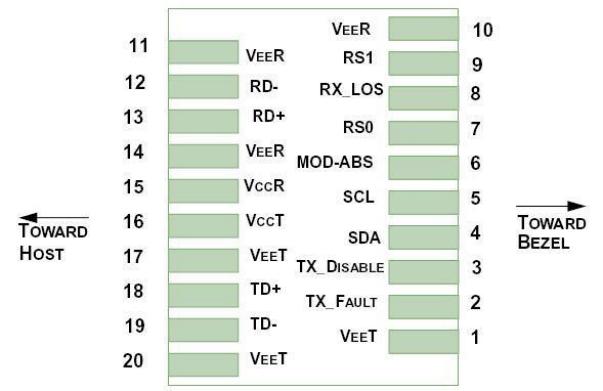

핀 기능 정의
| 핀 번호 | 상징 | 논리 | 설명 |
| 1,17,20 | 비트 | 호스트 보드의 신호 접지에 연결됩니다. | |
| 2 | 텍사스주 단층 | LVTTL 출력 | 모듈 송신기 오류 출력 |
| 3 |
TX 비활성화 |
LVTTL 입력 | 모듈 송신기 비활성화 제어 |
| 4 | SDA |
LVTTL 입력/출력 |
2선 직렬 인터페이스 데이터 |
| 5 | SCL | LVTTL 입력/출력 | 2선 직렬 인터페이스 클록 |
| 6 | 모드-ABS | 모듈이 없습니다 (모듈 접지에 연결됨) | |
| 7 | RS0 | LVTTL 입력 | 속도 선택 0(수신): 낮음=CDR 바이패스; 높음=CDR 선택 |
| 8 | 로스앤젤레스 | LVTTL 출력 | 수신기 신호 손실 |
| 9 | RS1 | LVTTL 입력 | 속도 선택 1(송신): 낮음=CDR 바이패스; 높음=CDR 선택 |
| 10, 11, 14 | 바뀌다 | 호스트 보드의 신호 접지에 연결됩니다. | |
| 12 | RD- | CML 출력 | 수신기 반전 데이터 출력, 내부 AC 커플링 및 종단 처리됨. |
| 13 | RD+ | CML 출력 | 수신기 비반전 데이터 출력, 내부 AC 커플링 및 종단 처리. |
| 15 | VccR | 수신기 전원 3.3V 공급 | |
| 16 | VccT | 송신기 전원 3.3V 공급 | |
| 18 | TD+ | CML 입력 | 송신기 비반전 데이터 입력, 내부 AC 커플링 및 종단 처리. |
| 19 | TD- | CML 입력 | 송신기 반전 데이터 입력, 내부적으로 AC 커플링 및 종단 처리됨. |
주문 정보
| 부품 번호 | 설명 |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |

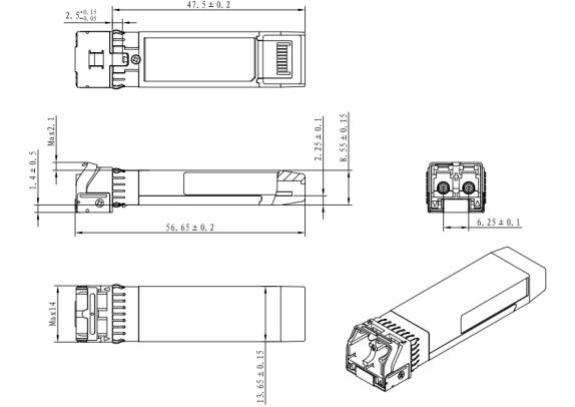

기계 도면
기계 구조
규제 준수
| 특징 | 테스트 방법 | 성능 |
| 전기 핀에 대한 정전기 방전(ESD) | MIL-STD-883C 방법 3015.7 | 클래스 1 (> 1500볼트) |
| 정전기 방전(ESD) 내성 | IEC 61000-4-2의 변형 | LV 4(공기 방전: 15kV; 접촉 방전: 8kV) |
|
전자기 전자파 간섭(EMI) |
CISPR22 ITE 클래스 B EN55022 클래스 B FCC 클래스 B |
표준을 준수합니다 |
| 면제 | IEC61000-4-3 클래스 2 EN55024 | 일반적으로 섀시 인클로저 없이 트랜시버에 80MHz에서 1000MHz까지 3V/m의 자기장을 가해도 측정 가능한 영향이 나타나지 않습니다. |
