I. 개요
색 분산은 고속 광 신호의 전송 품질을 제한하는 핵심 요인으로 널리 인식되고 있습니다. 서로 다른 파장의 광 신호는 광섬유에서 서로 다른 속도로 이동하여 신호 확장과 심볼 간 간섭을 일으킵니다. 100G 이상 고속 링크에서는 분산 보상 모듈(DCM) 또는 복잡한 DSP 알고리즘을 통해 신호 왜곡을 보정해야 합니다.
광섬유 통신에서 가장 초기의 상용 전송 대역인 O-대역(1260–1360 nm)은 핵심 기술적 장점을 보유하고 있습니다. 즉, 표준 G.652 단일 모드 광섬유의 고유한 영분산 대역입니다. 이 특성을 활용하여 Ruidong Technology는 O-BAND와 DWDM MUX/DEMUX를 통합한 100G 전송 솔루션을 출시했습니다.
II. 핵심 장점
분산 보상 없이 간소화된 구조
링크에는 DCM 장치가 필요하지 않아 장비 적층과 광 경로 손실을 줄입니다. 하드웨어 및 운영·유지보수 비용은 C-대역 중거리/단거리 DWDM 시스템보다 낮습니다.
PAM4 고속 서비스를 위한 낮은 왜곡 및 낮은 지연
모듈은 양방향 PAM4 변조를 채택하며, 내장 DSP 및 PFEC 오류 정정 알고리즘을 통해 신호 왜곡을 억제하고 전송 지연을 줄입니다. 금융 컴퓨팅 및 실시간 클라우드 상호작용과 같은 저지연 시나리오에 적합합니다.
0~40 km 전체 시나리오를 지원하는 다양한 모델
전체 제품군은 수동 파장 분할 구조를 채택합니다. 10/25/40 km 광 모듈과 수동 WDM 장치를 조합하면 10–30 km 전송을 지원하며, 충분한 광 파워 여유를 갖춘 60 km 광 모듈은 수동 WDM 장치와 조합 시 최대 40 km에 도달할 수 있어 데이터 센터 상호 연결, 5G 프론트홀 및 메트로 전송망에 적용 가능합니다.
기존 C-대역 DWDM(1530–1565 nm)과 비교하면 C-대역은 광섬유 감쇠가 가장 낮고 EDFA 장거리 증폭을 지원하지만, 높은 색 분산 문제가 있습니다. 100G 이상의 단거리/중거리 링크에서는 전용 분산 보상 장비가 필수이며, 그 결과 O-대역 솔루션보다 전체 시스템 비용, 전력 소비 및 공간 점유가 증가합니다.
일반적으로 O-대역은 영분산, 저비용 구조를 위해 광섬유 감쇠 성능의 일부를 절충하며, 10–40 km 중거리/단거리 시나리오에서 100G 전송을 위한 가장 비용 효율적인 선택입니다.

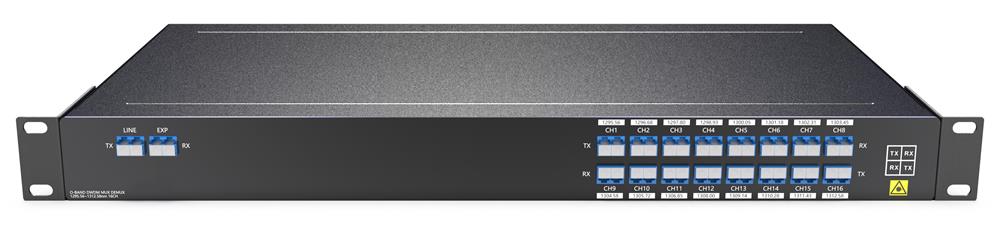

(이미지: 16CH O-BAND DWDM MUX/DEMUX, LC/UPC, 1U 랙)
III. 광 모듈 특징
| 매개변수 항목 |
매개변수 값 |
매개변수 항목 |
매개변수 값 |
| 전송 속도 |
100 Gbps 지원 |
패키지 표준 |
QSFP28 MSA 사양 |
| 파장 사양 |
O-대역 DWDM, 200 GHz 채널 간격; 800 GHz LAN-WDM 그리드와 호환 |
하드웨어 표준 |
SFF-8636 Rev 2.10a |
| 전송 거리 |
내장 PFEC, 단일 모드 광섬유에서 10/25/40/60 km 지원 |
전기 인터페이스 |
4 × 25 G 전기 채널 |
| 전원 공급 및 소비 전력 |
단일 3.3 V 전원 공급, 소비 전력
| 광 인터페이스 |
LC 이중 커넥터 |
| 동작 온도 |
상용 등급 케이스 온도: 0℃ ～ 70℃ |
안전 인증 |
TUV / UL / FDA*1 |
| 관리 인터페이스 |
통합 DDM 디지털 진단 기능이 있는 I2C 인터페이스 |
환경 표준 |
RoHS 준수 |

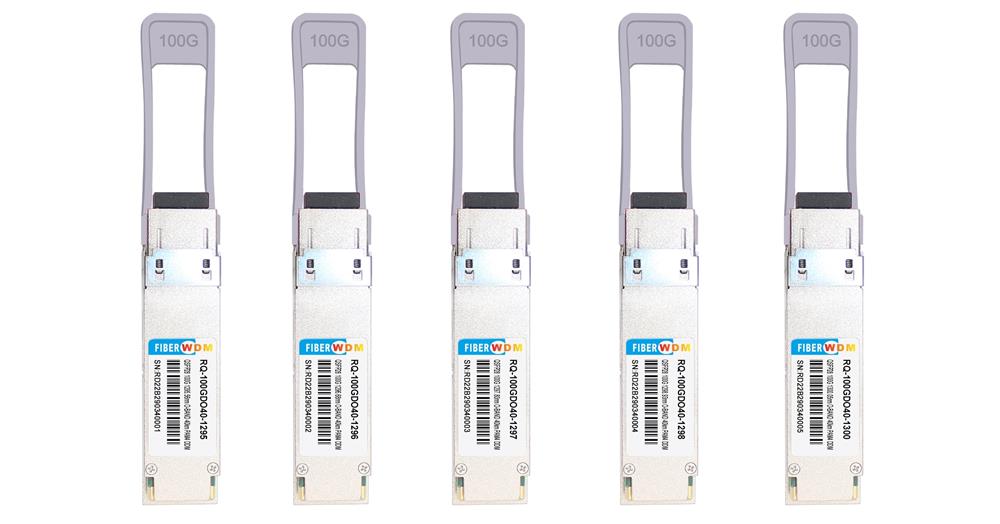

QSFP28 100G O-Band DWDM 40KM SM LC 트랜시버
IV. 전송 아키텍처

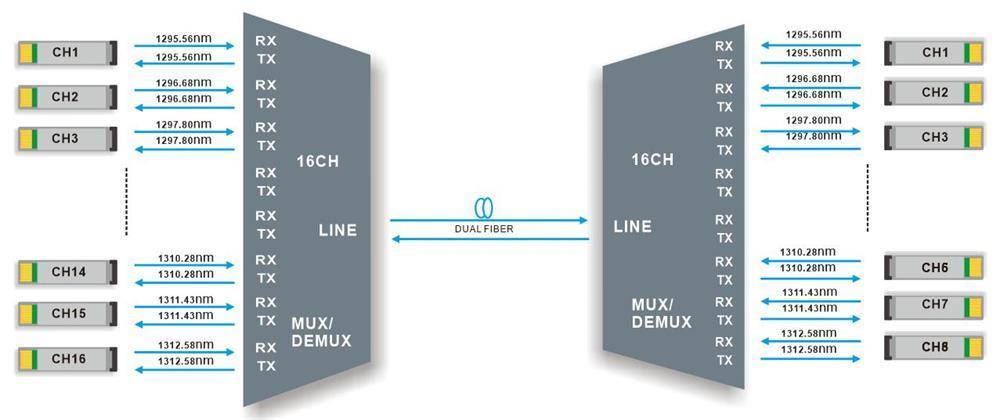

다양한 전송 거리 요구 사항을 충족하기 위해 Ruidong Technology의 표준화된 O-BAND + 수동 MUX/DEMUX 아키텍처 솔루션은 모두 단일 또는 이중 광섬유를 통한 초대용량 16×100G 전송을 지원합니다.

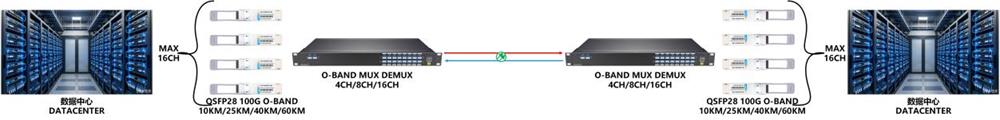

4.1 0–30 km 전송 솔루션 (10 km / 25 km / 40 km 광 모듈)
시스템 구성
10 km / 25 km / 40 km 100G O-band
DWDM QSFP28 광 모듈, 수동 DWDM 다중화기/역다중화기, 표준 단일 모드 광섬유 및 스위치.
- 수동 광 경로는 전원 공급이나 방열이 필요하지 않으며, 낮은 고장률과 현장 시운전이 필요 없는 특징을 갖습니다;
- 내장 DSP + PFEC 오류 정정 기능과 O-band의 자연적인 제로 분산 특성을 결합하여 DCM이 필요 없습니다;
- 여러 거리 모델 중 유연하게 선택할 수 있으며, 40 km 모듈은 충분한 여유를 두고 10–30 km를 지원할 수 있습니다;
- 모듈의 DDM 기능을 통해 스위치의 원격 상태 모니터링을 구현합니다.
캠퍼스 컴퓨팅 상호 연결, 동일 도시 내 단거리 이중 활성 데이터 센터 DCI, 도시 5G 기지국 프런트홀, 단거리 정부 및 기업 클라우드 전용 회선.
4.2 30–40 km 전송 솔루션 (60 km 광 모듈)
60 km 장거리 100G O-band DWDM 광 모듈, 수동 DWDM 다중화기/역다중화기, 단일 모드 광섬유 및 스위치.
- 더 큰 송신 출력과 수신 감도 여유를 제공하며, 최대 40 km의 수동 링크 전송을 지원합니다;
- 완전 수동 아키텍처를 채택하고 광 모듈에 내장 SOA를 적용하여 랙 공간과 하드웨어 비용을 절감합니다;
- 또한 제로 분산 및 DCM 불필요 특성을 제공하며, 장거리 및 단거리 링크에 대해 통합 O&M 표준을 적용합니다;
- 기존 수동 O-BAND WDM 장비와 호환되며, 모듈 교체만으로 전송 거리를 확장할 수 있어 손쉬운 업그레이드가 가능합니다.
도시 간 데이터 센터 상호 연결, 교외/현 지역 장거리 5G 프런트홀, 장거리 도시권 통합 정부 및 기업 전용 회선.
V. 적용 시나리오
전체 솔루션은 수동 아키텍처를 채택하며, 다양한 사양의 광 모듈을 통해 40 km 이내 링크를 지원합니다. 추가 SOA 또는 DCM이 필요하지 않으며, 세 가지 주요 시나리오에 적합합니다:
- 데이터 센터 상호 연결 (DCI)
- 5G 이동 통신 프런트홀
- 도시권 통합 베어러 네트워크
- 비용: 제로 분산으로 DCM 비용을 제거하고, 완전 수동 네트워크로 SOA가 필요 없어 초기 하드웨어 투자를 줄입니다. 또한 낮은 모듈 전력 소비로 장기 전력 비용을 절감합니다.
- 광섬유 자원 활용: 16채널 파장 분할 방식으로 단일 광섬유 용량을 16배 증가시켜 관로 광섬유 자원 부족 문제를 완화합니다.
- 시나리오 적응성: 네 가지 거리 등급의 광 모듈이 동일한 수동 장비 세트와 함께 작동하여 40 km 이내의 중·단거리 서비스를 완전히 지원합니다.
- O&M 신뢰성: 수동 부품은 전원 관련 고장 지점이 없어 전체 링크에서 통합 O&M을 구현할 수 있습니다. 내장 PFEC는 장거리에서 낮은 비트 오류율을 보장하여 7×24시간 통신급 운영 요구 사항을 충족합니다.
컴퓨팅 네트워크, 5G 및 클라우드-네트워크 통합의 광범위한 도입을 배경으로, Ruidong Technology의 패시브 O-대역 DWDM 종단 간 전송 솔루션은 낮은 비용, 쉬운 구축, 높은 신뢰성 및 전체 0–40 km 거리 범위 지원이라는 핵심 강점을 바탕으로 중거리 및 단거리 시나리오에서 100G 고속 파장 분할 베어러를 위한 선호 솔루션이 되었습니다.
