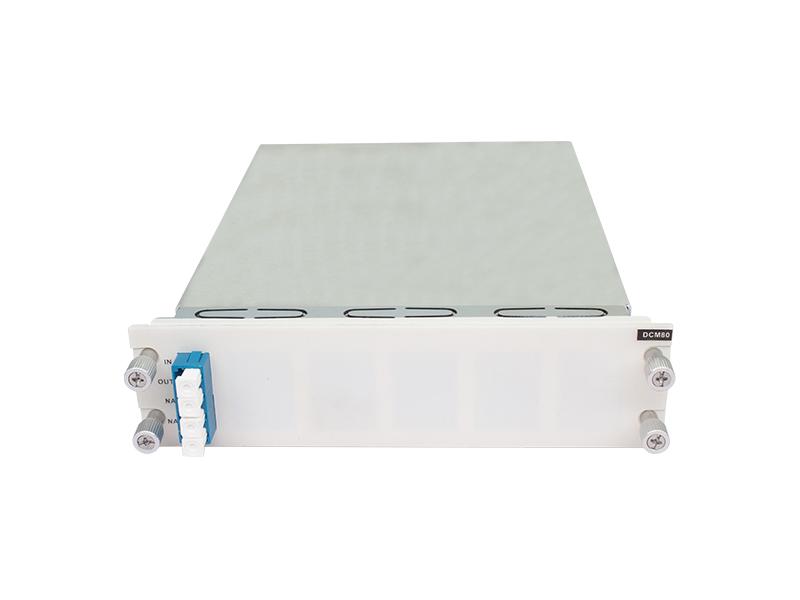

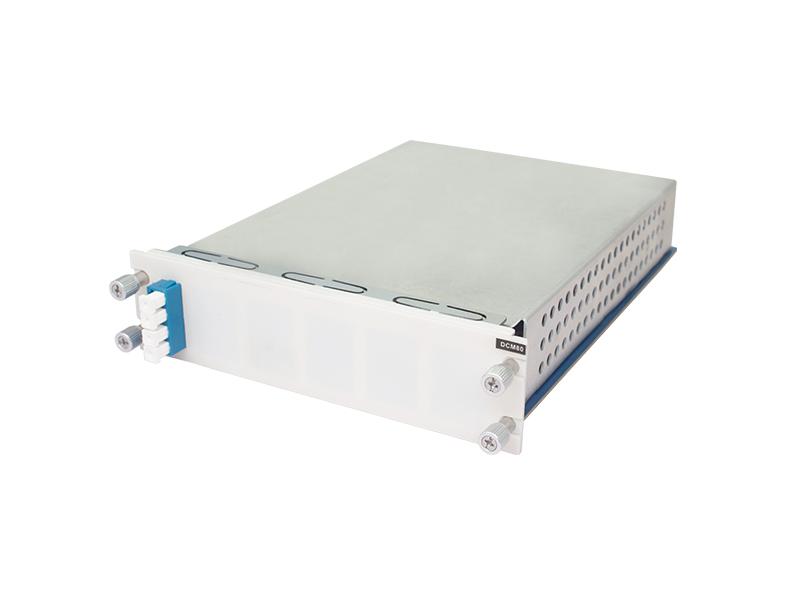

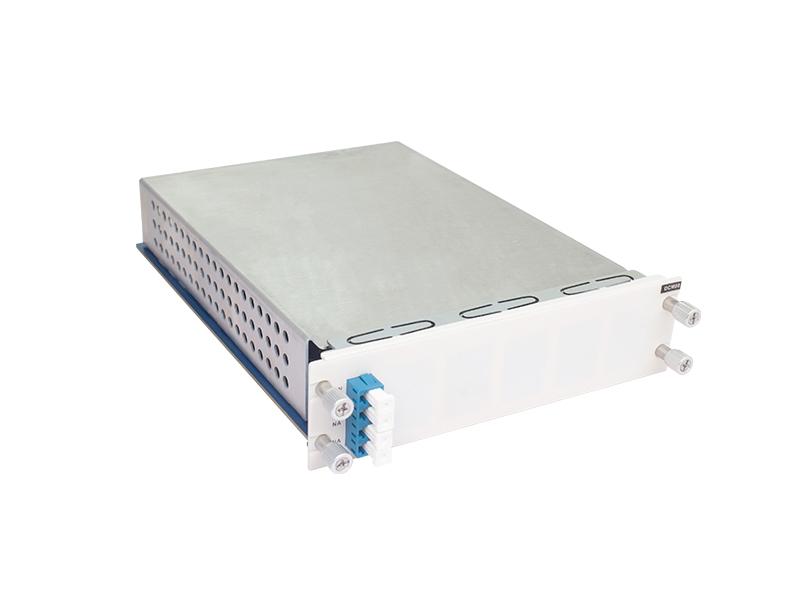

DCM Dispersion Compensation Module
DCM Dispersion Compensation Module

DCM 분산 보상 모듈 보드

DCM 분산 보상 모듈: 10~100KM DCM
지금 문의하십시오 다운로드
  • 제품 상세 정보

DCM 분산 보상 모듈 보드 10~100KM DCM



DCM  은 현재 G.652& G.655표준 단일 모드 광섬유를 위해 설계된 새로운 종류의 단일 모드 광섬유인 네거티브 분산 광섬유입니다. 1550nm 파장 부근에서 G.652 광섬유의 분산은 포지티브(17-20) ps/nm(km)이고, 1550nm 파장 부근에서 G.655 표준 광섬유의 분산은 포지티브(4-6 ) ps/nm(km), 양의 분산 기울기. 따라서 우리는 분산 보상을 수행하고 전체 광섬유 라인의 총 분산이 0에 가깝도록 광섬유에 음의 분산을 가진 분산 보상 광섬유를 추가해야 합니다. 따라서 고속, 대용량 및 장거리 통신을 실현할 수 있습니다.

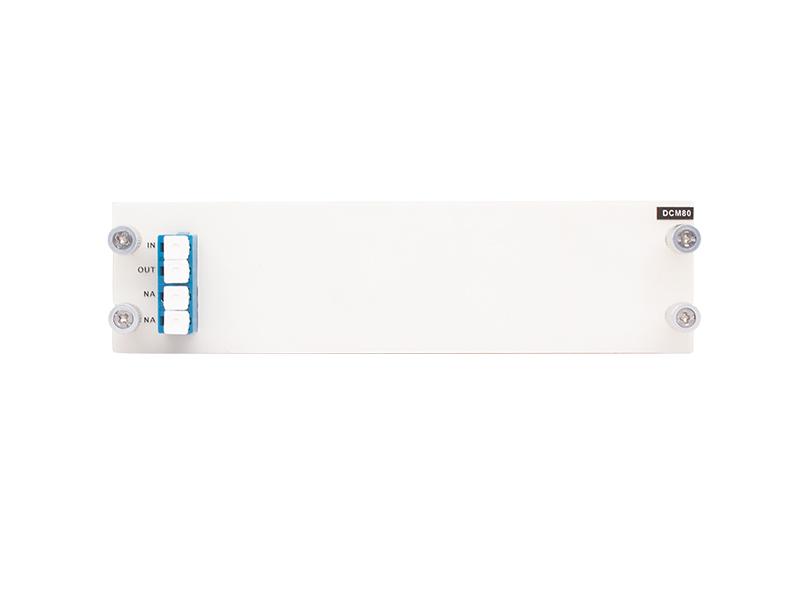

제품 패널







 분산 보상 원리



분산은 광섬유의 전송 특성 중 하나이며 광 펄스 신호는 광섬유 전송 후 일정 거리 동안 시간이 지남에 따라 확장되어 기호 간 간섭을 일으켜 오류율을 높이고 통신 품질에 영향을 미칩니다.




  • 데이터 전송률이 높을수록기호 간 간섭이 더 쉽게 발생합니다.
  • 전송 거리가 길수록 심볼 간 간섭이 더 쉽게 발생합니다.


제품 사양



제품 모델

DCM20

DCM40

DCM60

DCM80

DCM100

동등한 G.652 보상 거리

20km

40km

60km

80km

100km

1545nm 파장 분산(ps/nm)

-340±20

-670±30

-1000±40

-1340±50

-1670±60

1545nm 파장 상대 분산 기울기

0.004±20%(nm-1)

삽입 손실

≤3.6dB

≤4.8dB

≤6.8dB

≤8.7dB

≤9.7dB

편광 모드 분산

≤0.6ps

≤0.9ps

≤1ps

≤1ps

≤1ps

공칭 단파 입력 광 전력

≤0dBm
