이 시리즈의 검출기는 Thorlabs의 배터리 장착 제품과 직접 호환되며, 모든 면에서 Thorlabs의 유사 제품보다 성능이 떨어지지 않습니다. 기존 사양의 검출기 외에도 맞춤 제작 서비스도 제공됩니다. 검출기의 다양한 매개변수(예: 공급 전압, 대역폭 등)는 고객 요구 사항에 따라 조정하여 특정 애플리케이션 요구를 충족할 수 있습니다.
이 시리즈는 레이저 측정 시스템용으로 특별히 설계되었습니다. 이득 증폭 기능이 없고 배터리가 내장되어 있으며, 고출력 레이저 실험실을 위한 비용 효율적인 검출기 제품입니다.

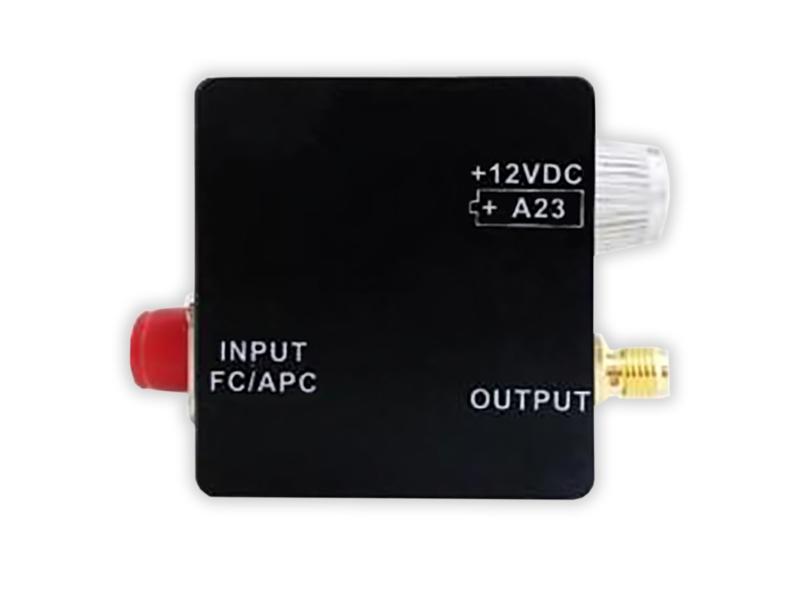

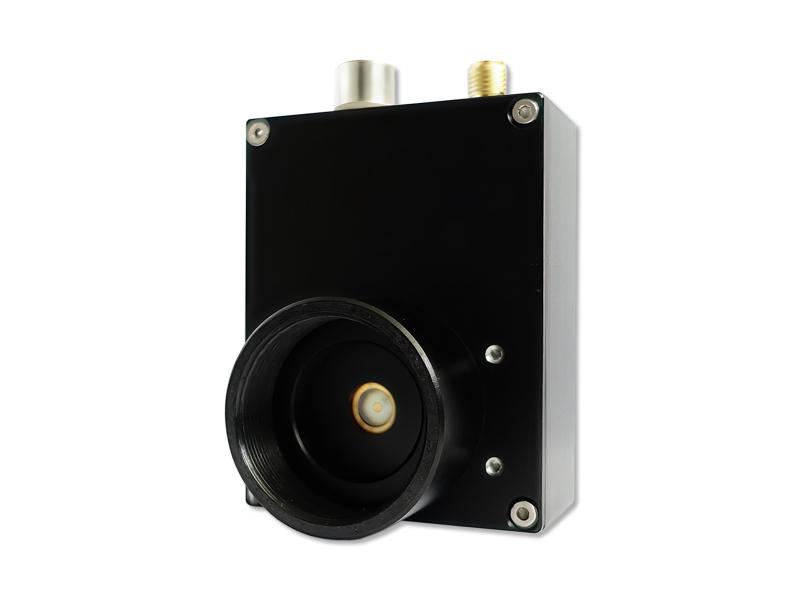

바이어스 검출기 시리즈 PD1500/PD2100
사용 지침
외관 및 인터페이스 설명
모듈의 모습은 아래 그림과 같습니다.

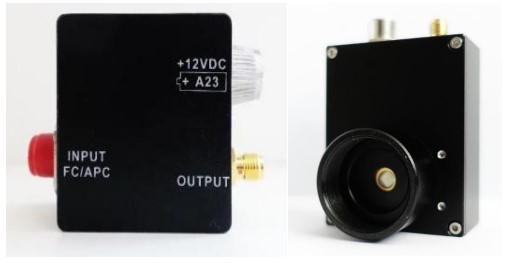

그림 2-1 검출기 모듈의 외관도
전기 설명
성능 매개변수
바이어스 검출기(PD1500/2100 시리즈)의 테스트 매개변수
|
모델 |
PD1500 |
PD2100 |
|
파장 범위 |
900nm-1700nm |
320nm-1000nm |
|
3dB 차단 대역폭 |
5GHz |
1GHz |
|
포화 광전력 |
5mW |
5mW |
|
상승시간(10%~90%) |
<80ps |
<400ps |
|
일반적인 최대 반응성 |
>0.9A/W @1550nm |
>0.9A/W @1550nm |
|
Maxim 출력 |
1V@50옴 |
5V@50옴 |
|
사고 전력(최대) |
10mW |
10mW |
|
검출기 재료/유형 |
InGaAs/PIN |
Si/PIN |
|
검출기 직경 |
75μm |
400μm |
|
작동 온도 |
-40℃~85℃ |
-40℃~85℃ |
|
광 입력 |
FC/APC 또는 평면 창 |
평평한 창문 |
|
전기 출력 |
SMA(DC 커플) |
SMA(DC 커플) |
|
전원 공급 요구 사항 |
A23, +12VDC |
A23, +12VDC |
그림 3-1 전기 성능 요약

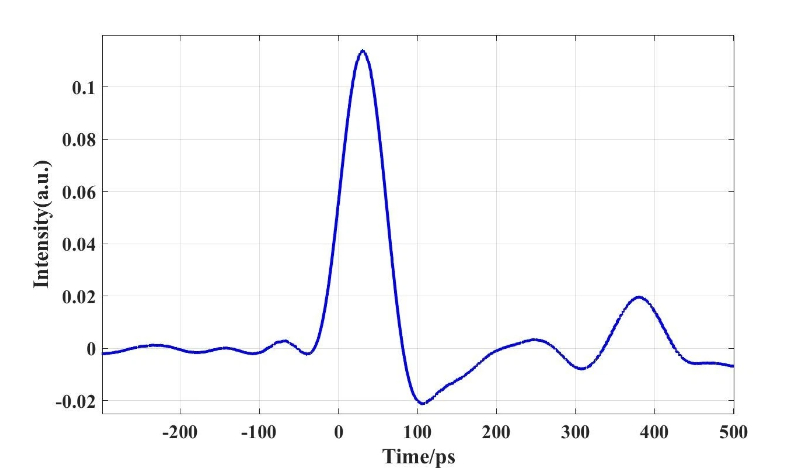

그림 3-2 PD1500 펄스 응답 곡선

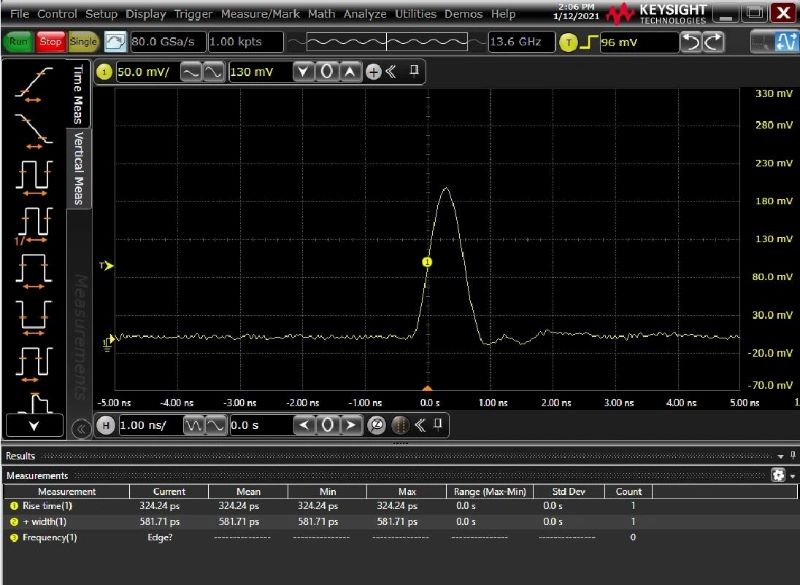

그림 3-3 PD2100 펄스 응답 곡선
PD1500&PD2100 검출기 기계 도면

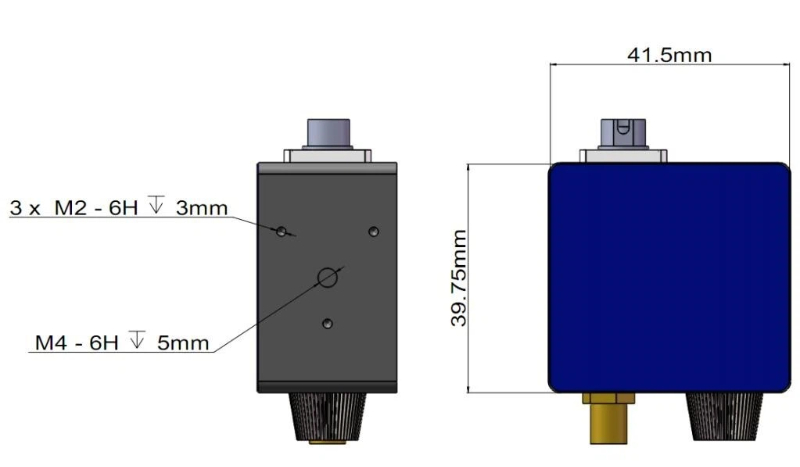

그림 4-1 바이어스 검출기 모듈의 기계적 치수도
