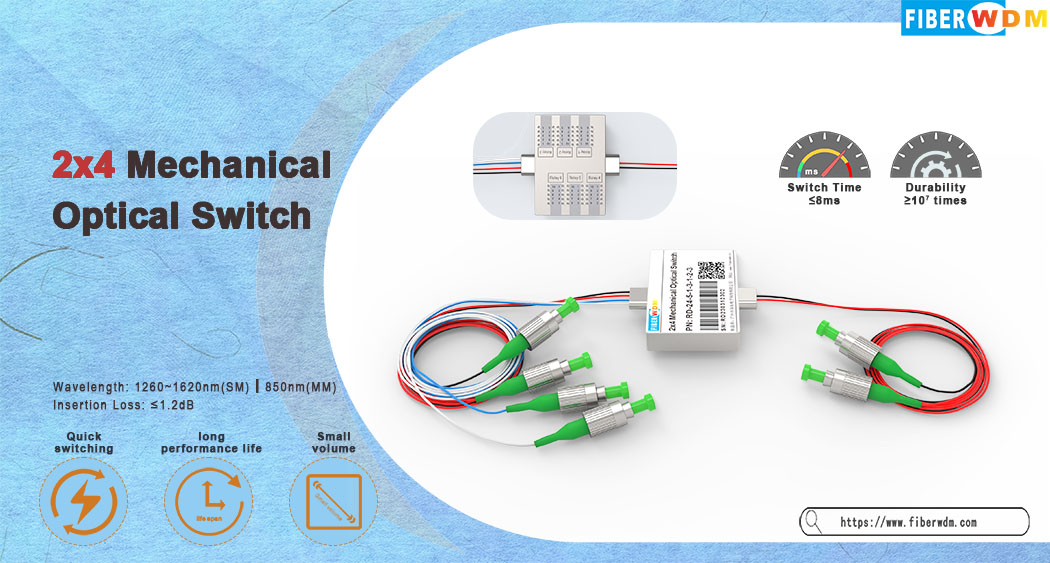

2x4 Mechanical Optical Switch
The 2x4 Mechanical Fiber Optical switch connects optical channels by directing or blocking an incoming optical signal into the output fiber. This is achieved using a patent pending opto-mechanical configuration and activated via an electrical control signal. A latching version preserves the selected optical path after the drive signal has been removed, while the non-latching versions default to either the open or closed state when power is removed. The switch has integrated electrical position sensors. The new material based advanced design significantly reduces moving part position sensitivity, offering unprecedented high stability as well as unmatched low cost
Specifications
| Operating Wavelength |
1260~1620nm (SM) 850nm(MM) |
Insertion Loss |
≤1.2dB |
| Wavelength Dependent Loss |
≤0.25dB |
Polarization Dependent Loss |
≤0.05dB |
| 온도 종속 손실 |
≤0.25dB |
반환 손실 |
SM≥50dB MM≥30dB |
| 혼선 |
SM≥55dB MM≥35dB |
전환 시간 |
≤8ms |
| 반복성 |
≤±0.02dB |
내구성 |
≥107회 |
| 작동 전압 |
3 또는 5V |
스위치 유형 |
비래칭/래칭 |
| 작동 온도 |
-20~+70℃ |
보관 온도 |
-40~+85℃ |
| 옵티컬 파워 |
≤500mW |
치수 |
52.7L×37.2W×10.0H mm |
핀 구성
| 유형 |
상태 |
전기 드라이브 |
상태 센서 |
||||||
| 2×4 |
핀 1 |
핀 5 |
핀 6 |
핀 10 |
핀 2-3 |
핀 3-4 |
핀 7-8 |
핀 8-9 |
|
| 래칭 |
0 |
-- |
-- |
GND |
브이＋ |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
| 1 |
브이＋ |
GND |
-- |
-- |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
| 비래칭 |
0 |
-- |
-- |
-- |
-- |
닫다 |
열려 있는 |
열려 있는 |
닫다 |
| 1 |
브이＋ |
-- |
-- |
GND |
열려 있는 |
닫다 |
닫다 |
열려 있는 |
|
| 아니요. |
옵티컬 루트 |
계전기 |
|||||
| 1 |
2 |
삼 |
4 |
5 |
6 |
||
| 1 |
A-1、B-2 |
0 |
0 |
0 |
1 |
0 |
1 |
| 2 |
A-1、B-3 |
1 |
1 |
0 |
1 |
1 |
1 |
| 삼 |
A-1、B-4 |
1 |
1 |
0 |
1 |
1 |
0 |
| 4 |
A-2、B-1 |
0 |
1 |
0 |
1 |
0 |
1 |
| 5 |
A-2、B-3 |
1 |
1 |
1 |
1 |
1 |
1 |
| 6 |
A-2、B-4 |
1 |
1 |
1 |
0 |
1 |
1 |
| 7 |
A-3、B-1 |
0 |
0 |
1 |
1 |
1 |
1 |
| 8 |
A-3、B-2 |
0 |
1 |
1 |
1 |
1 |
1 |
| 9 |
A-3、B-4 |
1 |
1 |
1 |
0 |
0 |
1 |
| 10 |
A-4、B-1 |
0 |
0 |
1 |
1 |
1 |
0 |
| 11 |
A-4、B-2 |
0 |
1 |
1 |
1 |
1 |
0 |
| 12 |
A-4、B-3 |
1 |
1 |
1 |
0 |
0 |
0 |

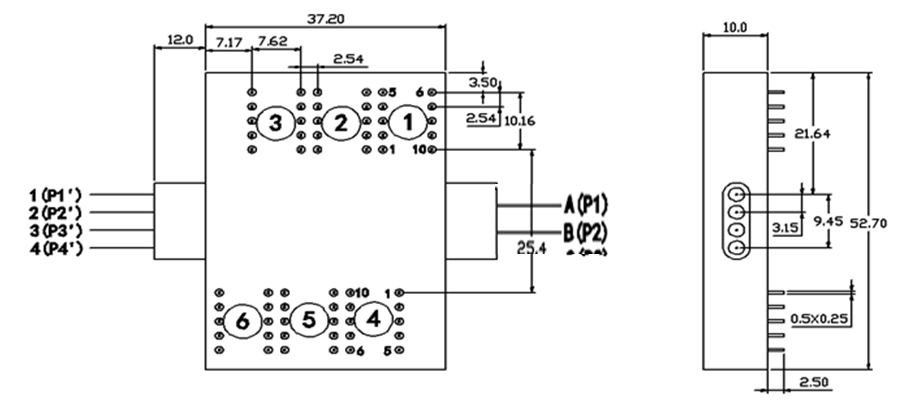

기계적 치수(단위:mm)

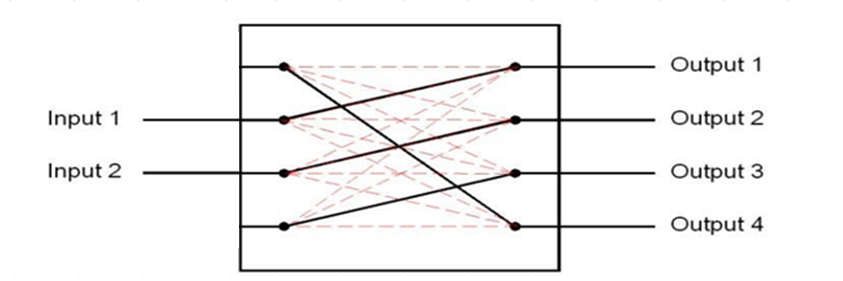

옵티컬 루트
주문 정보
| RD-FSW |
-2x4- |
-파장- |
-스위치 유형- |
-전압- |
-섬유 종류- |
-패키지- |
-섬유 길이- |
-커넥터- |
| |
|
1060=1 C＋L＝2 1310=3 1410=4 1550=5 650=6 780=7 1260-1610=A 1310/1550=9 850=8 특별=0 |
래칭=1 논래칭＝2 특별=0 |
3V=3 5V=5 특별=0 |
에스엠28=1 50/125=5 62.5/125=6 특별=0 |
벌거벗은 섬유=1 900um 튜브=3 특별=0 |
0.25m=1 0.5m=2 1.0m=3 특별=0 |
없음=1 FC/피씨=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 듀플렉스 LC=8 특별=0 |
