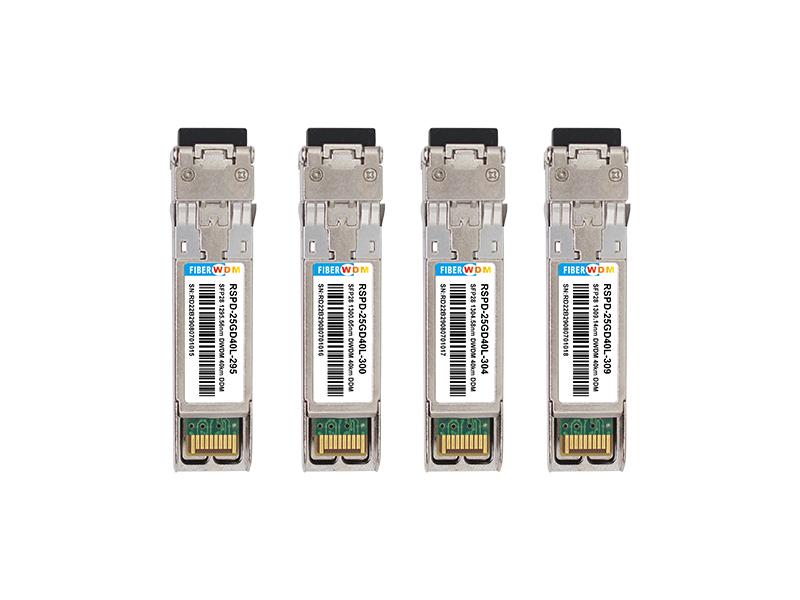

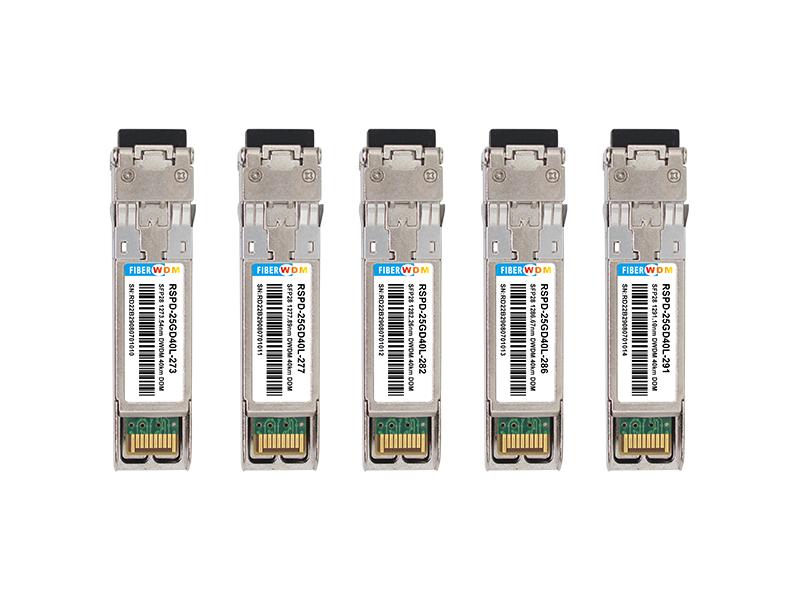

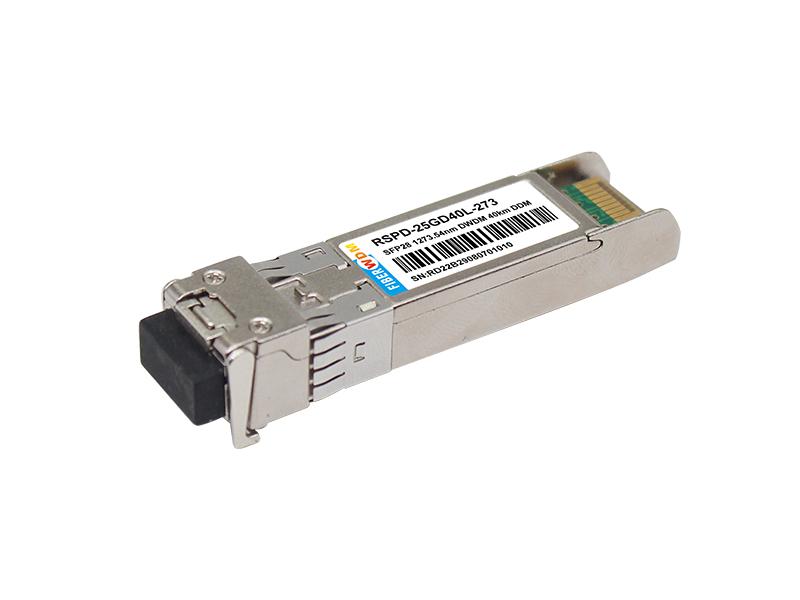

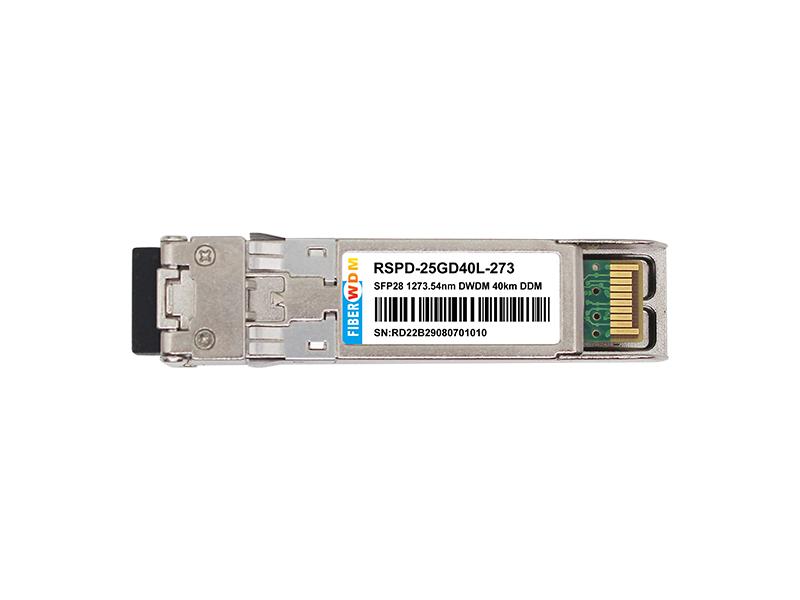

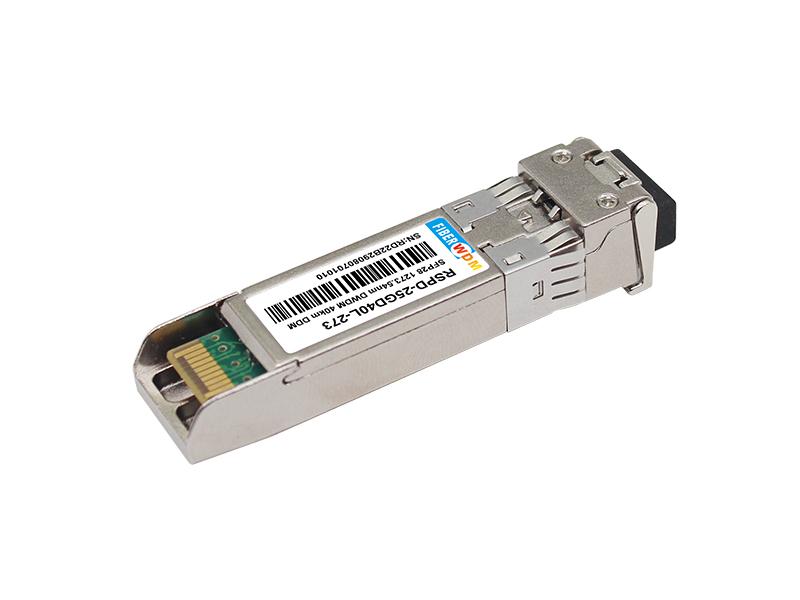

25Gbps SFP28 LAN-WDM 트랜시버, DML&APD 단일 모드, 40km 도달 범위
RSPD-25GDL40-XXX
응용 프로그램
설명
SFP28 트랜시버는 SMF를 통해 25.78Gbps의 데이터 속도와 40km의 전송 거리를 지원하는 고성능, 비용 효율적인 모듈입니다.
송수신기는 냉각 DML 레이저 송신기, 트랜스임피던스 프리앰프(TIA)가 통합된 APD 포토다이오드, 그리고 MCU 제어 장치의 세 부분으로 구성됩니다. 모든 모듈은 1등급 레이저 안전 요건을 충족합니다.
이 트랜시버는 SFP 다중 소스 계약 및 SFF-8472 디지털 진단 기능과 호환됩니다.

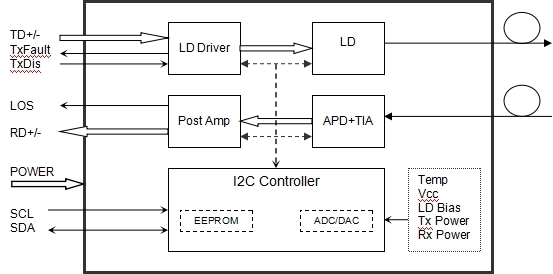

트랜시버 기능 다이어그램
절대 최대 정격
|
매개변수 |
상징 |
최소 |
일반 |
최대 |
단위 |
|
보관 온도 |
티에스 |
-40 |
- | 85 | 섭씨 |
|
상대 습도 |
RH |
5 |
- | 95 | % |
|
전원 공급 전압 |
비씨씨 |
-0.3 | - | 4 | 다섯 |
|
신호 입력 전압 |
VSI |
Vcc-0.3 |
- |
Vcc+0.3 |
다섯 |
권장 작동 조건
|
매개변수 |
상징 |
최소 |
일반 |
최대 |
단위 |
메모 |
|
케이스 작동 온도 |
티케이스 |
0 |
70 |
섭씨 | ||
|
전원 공급 전압 |
비씨씨 |
3.14 | 3.3 | 3.47 | 다섯 | |
|
전원 공급 전류 |
국제상공회의소(ICC) |
600 |
엄마 |
|||
|
데이터 속도 |
브르 |
25.78 |
Gbps |
TX 비율/RX 비율 |
||
|
전송 거리 |
티디 | 40 | 킬로미터 | |||
|
결합된 광섬유 |
단일 모드 파이버 |
9/125um SMF |
||||
광학적 특성
|
매개변수 |
상징 |
최소 |
일반 |
최대 |
단위 |
메모 |
|
송신기 |
||||||
|
차선 파장(범위) |
1272.55에서 1274.54까지 1276.89에서 1278.89까지 1281.25에서 1283.27까지 1285.65에서 1287.69까지 1290.07에서 1292.12까지 1294.53에서 1296.59까지 1299.02에서 1301.09까지 1303.54에서 1305.63까지 1308.09부터 1310.19까지 |
nm | ||||
|
평균 발사 전력 |
우편번호 |
0 | - | +6.0 |
데시엠 |
|
|
평균 발사 전력(레이저 꺼짐) |
포프 |
- | - |
-30 |
데시엠 |
|
|
스펙트럼 대역폭(-20dB) |
디엘 |
- | - | 1 | nm | |
|
사이드 모드 억제 비율 |
SMSR |
30 | - | - | 데시벨 | |
|
송신기 및 분산 페널티 |
열전력 | - | - | 1 | 데시벨 | |
|
멸종 비율 |
응급실 | 3.5 | - | - | 데시벨 | |
|
아웃풋 아이 마스크 |
IEEE 802.3cc 준수 |
참고 (2) |
||||
|
수화기 |
||||||
|
입력 광 파장 |
λIN |
1272.55 | 1310.19 | nm | ||
|
수신기 감도-AVG |
피센스 |
-19 |
데시엠 |
참고 (1) |
||
|
수신기 감도-OMA |
PSens-OMA |
-18.2 |
데시엠 |
참고 (1) |
||
|
입력 포화 전력(과부하) |
공과대학수학능력시험(PSAT) |
-4 |
데시엠 |
참고 (1) |
||
|
수신기 반사율 |
-26 |
데시벨 |
||||
|
신호 어설션 손실 |
아빠 |
-30 |
데시엠 |
|||
|
신호 해제 실패 |
PD |
-20 |
데시엠 |
|||
|
LOS - 히스테리시스 |
물리학 |
0.5 |
데시벨 |
|||
메모:
메모 ( 1 ): 베르 ≤ 5 엑스 10 -5
전기적 인터페이스 특성
고속 전기 인터페이스 특성
|
매개변수 |
상징 |
민 |
유형 |
맥스 |
단위 |
노트 |
|
송신기 |
||||||
|
차동 입력 스윙 |
빈(pp) |
190 | 700 |
엠비 |
||
|
차동 입력 반사 손실(최소) |
RLd(f) |
9.5–0.37f, 0.01≤f<8 4.75–7.4log10(f/14), 8 ≤f<19 |
데시벨 |
|||
|
차동 모드 입력에서 공통 모드 입력으로 반사 손실(최소) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12.89 15-6(f/25.78), 12.89≤f<19 |
데시벨 |
|||
|
차등 종단 불일치 |
티엠 |
10 | % | |||
|
눈 너비 |
으악 |
0.46 |
사용자 인터페이스 |
|||
|
pk-pk 사인파 지터 적용 |
피피제이 |
IEEE 802.3bm에 따라 |
||||
|
눈높이 |
뭐라고 |
95 |
엠비 |
|||
|
DC 공통 모드 전압 |
DCv |
-350 |
2850 |
엠비 |
||
|
수화기 |
||||||
|
차등 데이터 출력 스윙 |
Vout(pp) |
300 |
- | 850 |
엠비 |
- |
|
눈 너비 |
으악 |
0.57 |
- | - |
사용자 인터페이스 |
- |
|
수직 눈 폐쇄 |
벡터 |
- |
- | 5.5 |
데시벨 |
- |
|
차동 출력 반사 손실(최소) |
RLd(f) |
9.5–0.37f, 0.01≤f<8 4.75–7.4log10(f/14), 8 ≤f<19 |
데시벨 |
- | ||
|
공통 모드 대 차동 모드 변환 반사 손실(최소) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12.89 15-6(f/25.78), 12.89≤f<19 |
데시벨 |
- | ||
|
차등 종단 불일치 |
티엠 |
- |
- | 10 |
% |
- |
|
전환 시간, 20% ~ 80% |
트렌스젠더/티에프 |
12 |
- | - |
추신 |
20%~80% |
저속 전기 인터페이스 특성
|
매개변수 |
상징 |
최소 |
일반 |
최대 |
단위 |
|
송신기 |
|||||
|
송신기 오류 출력-높음 |
VFaultH |
2 | - |
Vcc+0.3 |
다섯 |
|
송신기 오류 출력-낮음 |
VFaultL |
0 | - | 0.8 |
다섯 |
|
송신기 비활성화 전압 - 높음 |
VDisH |
2 | - |
Vcc+0.3 |
다섯 |
|
송신기 비활성화 전압 - 낮음 |
VDisL |
0 | - | 0.8 |
다섯 |
|
수화기 |
|||||
|
LOS 출력 전압-높음 |
블로쉬 |
2 | - |
Vcc+0.3 |
다섯 |
| LOS 출력 전압 낮음 |
VLOSL |
0 | - | 0.8 |
다섯 |
타이밍 및 전기
|
매개변수 |
상징 |
민 |
전형적인 |
맥스 |
단위 |
|
Tx 비활성화 부정 시간 |
톤 |
1 |
미시시피 |
||
|
Tx 비활성화 어설션 시간 |
신사 |
10 |
마이크로초 |
||
|
Tx 오류 재설정을 포함한 초기화 시간 |
t_init |
300 |
미시시피 |
||
|
Tx 오류 주장 시간 |
t_fault |
100 |
마이크로초 |
||
|
Tx 비활성화 재설정 |
t_리셋 |
10 |
마이크로초 |
||
|
LOS 어설션 시간 |
t_loss_on |
100 |
마이크로초 |
||
|
LOS 해제 시간 |
t_loss_off |
400 |
마이크로초 |
||
|
직렬 ID 클럭 속도 |
f_시리얼_클럭 |
100 | 400 |
kHz |
|
|
MOD_DEF (0:2)-높음 |
브이에이치 |
2 |
비씨씨 |
다섯 |
|
|
MOD_DEF(0:2)-낮음 |
비엘 |
0.8 |
다섯 |
진단
|
매개변수 |
범위 |
단위 |
정확성 |
구경 측정 |
|
온도 |
0~70 |
섭씨 |
±3°C |
내부 |
|
전압 |
3.0에서 3.6까지 |
다섯 |
±3% |
내부 |
|
바이어스 전류 |
0에서 100까지 |
엄마 |
±10% |
내부 |
|
TX 파워 |
0에서 6까지 |
데시엠 |
±3dB |
내부 |
|
RX 파워 |
영하 19도에서 영하 4도 |
데시엠 |
±3dB |
내부 |

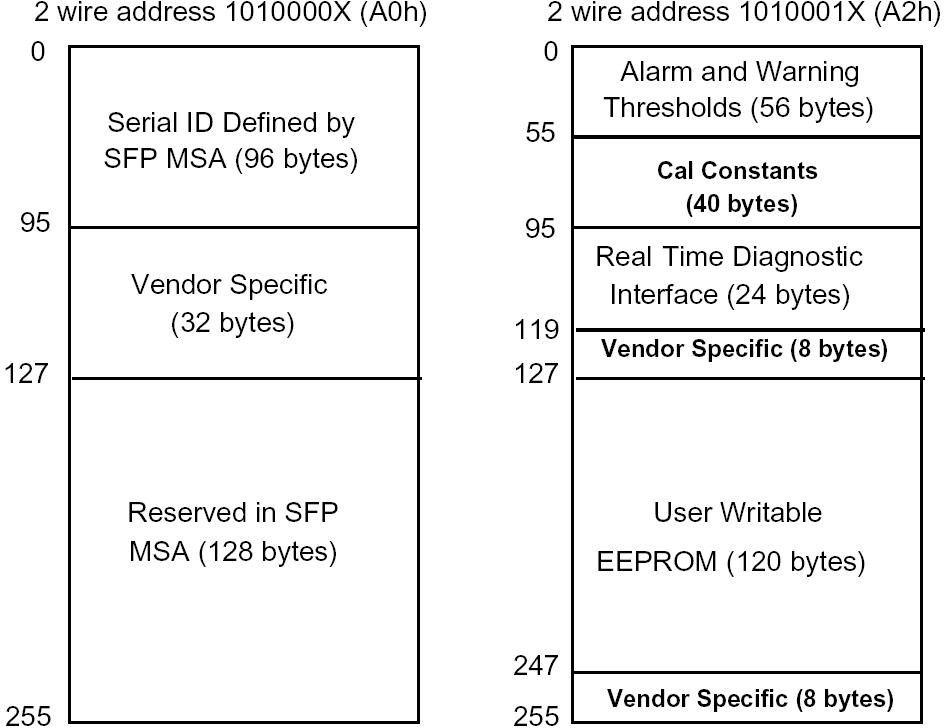

디지털 진단 메모리 맵
송수신기는 2선 직렬 인터페이스(SCL, SDA)를 통해 직렬 ID 메모리 내용과 현재 작동 조건에 대한 진단 정보를 제공합니다.
수신 전력 모니터링, 송신 전력 모니터링, 바이어스 전류 모니터링, 공급 전압 모니터링 및 온도 모니터링을 포함하여 내부 교정 또는 외부 교정을 통한 진단 정보가 모두 구현됩니다.
디지털 진단 메모리 맵 특정 데이터 필드는 다음과 같이 정의됩니다.

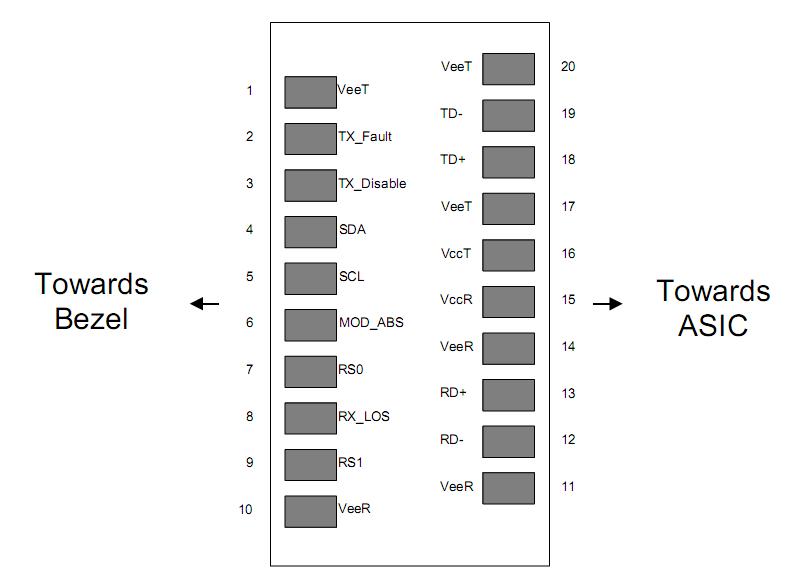

핀 설명
|
핀 |
신호 이름 |
설명 |
플러그 시퀀스 |
노트 |
| 1 |
비트 |
송신기 접지 |
1 | |
| 2 |
TX 오류 |
송신기 오류 표시 |
3 |
참고 1 |
| 3 |
TX 비활성화 |
송신기 비활성화 |
3 |
노트 2 |
| 4 |
제칠일안식일예수재림교단(SDA) |
SDA 직렬 데이터 신호 |
3 | |
| 5 |
에스씨엘 |
SCL 직렬 클록 신호 |
3 | |
| 6 |
MOD_ABS |
모듈 없음. 모듈 내부 접지됨 |
3 | |
| 7 |
RS0 |
연결되지 않음 |
3 | |
| 8 |
로스 |
신호 손실 |
3 |
노트 3 |
| 9 |
RS1 |
연결되지 않음 |
3 | |
| 10 |
바뀌다 |
수신기 접지 |
1 | |
| 11 |
바뀌다 |
수신기 접지 |
1 | |
| 12 |
RD- |
송장 수신 데이터 전송 |
3 |
노트 4 |
| 13 |
RD+ |
수신된 데이터 출력 |
3 |
노트 4 |
| 14 |
바뀌다 |
수신기 접지 |
1 | |
| 15 |
VCCR |
수신기 전원 공급 장치 |
2 | |
| 16 |
VCCT |
송신기 전원 공급 장치 |
2 | |
| 17 |
비트 |
송신기 접지 |
1 | |
| 18 |
티디+ |
데이터 전송 |
3 |
노트 5 |
| 19 |
티디- |
송장 데이터 전송 |
3 |
노트 5 |
| 20 |
비트 |
송신기 접지 |
1 |
참고사항:
플러그 시퀀스: 핫 플러깅 중 핀 결합 시퀀스.
1) TX Fault는 오픈 컬렉터 출력으로, 호스트 보드의 4.7kΩ~10kΩ 저항을 통해 2.0V ~ Vcc+0.3V 사이의 전압으로 풀업되어야 합니다. 로직 0은 정상 작동을 나타내고, 로직 1은 레이저 결함을 나타냅니다. 로우(Low) 상태에서는 출력 전압이 0.8V 미만으로 떨어집니다.
2) TDIS >2.0V에서 레이저 출력이 비활성화되거나, TDIS <0.8V에서 레이저 출력이 활성화됩니다.
3) LOS는 오픈 컬렉터 출력입니다. 호스트 보드에서 4.7kΩ~10kΩ으로 풀업되어 2.0V~3.6V 사이의 전압을 출력해야 합니다. 논리 0은 정상 작동을, 논리 1은 신호 손실을 나타냅니다.
4) RD-/+: 차동 수신기 출력입니다. 내부적으로 AC 결합된 100Ω 차동 회선으로, 사용자 SERDES에서 100Ω(차동)으로 종단되어야 합니다.
5) TD-/+: 차동 송신기 입력입니다. 내부적으로 AC 결합된 차동 회선이며, 모듈 내부에 100Ω 차동 종단이 있습니다.

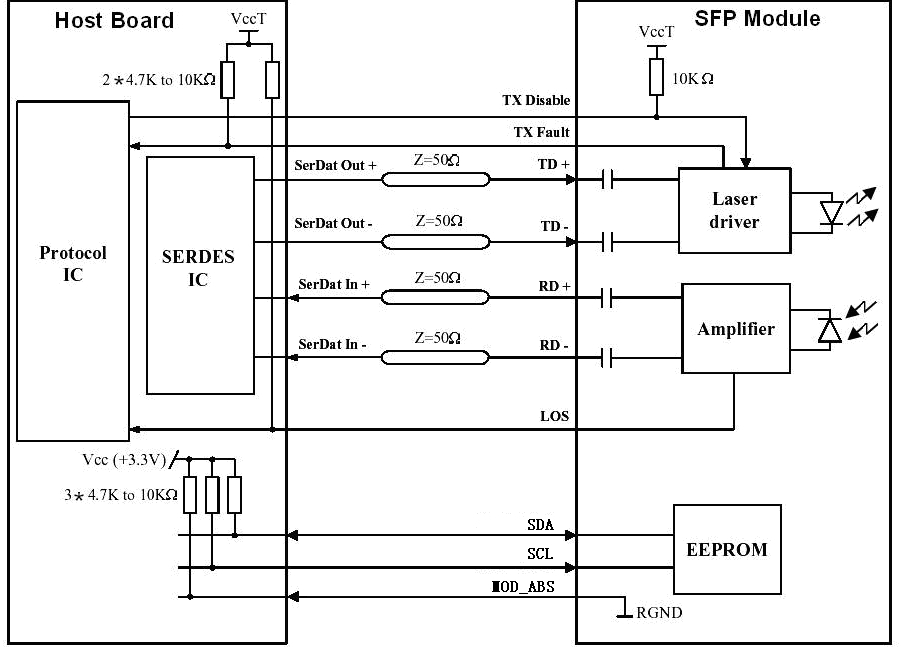

아르 자형 권장 인터페이스 회로

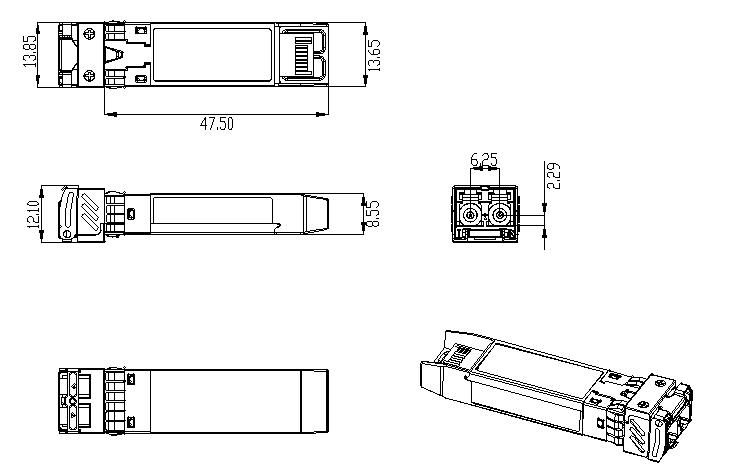

기계적 치수
주문 정보
|
부품 번호 |
제품 설명 |
|
RSPD-25GD40L-273 |
SFP28 1273.54nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-277 |
SFP28 1277.89nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-282 |
SFP28 1282.26nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-286 |
SFP28 1286.67nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-291 |
SFP28 1291.10nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-295 |
SFP28 1295.56nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-300 |
SFP28 1300.05nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-304 |
SFP28 1304.58nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
|
RSPD-25GDL40-309 |
SFP28 1309.14nm LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, DDM 포함 |
