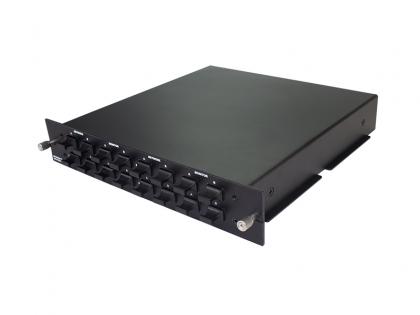

24* OTAP 패시브 네트워크 광학 탭 LC/UPC 1U 랙

부품 번호

OTAP-82

OTAP-73

OTAP-64

OTAP-55

분할 비율

80/20

70/30

60/40

50/50

탭

최대 24개 회선 네트워크 트래픽 복사

작동 파장(nm)

1310/1550nm

네트워크 삽입 손실(dB)

≤1.0

≤1.7

≤2.5

≤3.4

모니터 삽입 손실(dB)

7.7 이하

≤5.7

≤4.5

≤3.4

손실 균일성(dB)

≤0.8

반사 손실(dB)

≥55

PDL(dB)

≤0.15

지향성(dB)

≥55

섬유 유형

SMF-28e 또는 고객 지정

커넥터

LC/UPC

치수(mm)

440*277*44MM

작동 온도(℃)

-40 ~ +85

부품 번호

OTAP-55-M3/OTAP-55-M4

분할 비율

50/50

탭

최대 24개 회선 네트워크 트래픽 복사

작동 파장(nm)

850nm

네트워크 삽입 손실(dB)

≤3.8

모니터 삽입 손실(dB)

≤3.8

손실 균일성(dB)

≤0.8

반사 손실(dB)

≥55

PDL(dB)

≤0.15

지향성(dB)

≥55

섬유 유형

OM3 또는 OM4 고객 지정

커넥터

LC/UPC

치수(mm)

440*277*44MM

작동 온도(℃)

-40 ~ +85

       부품 번호

사양

OTAP-82

1*OTAP(1라인 네트워크 트래픽 사본), 80:20 SM 1310/1550nm LC/UPC OTAP 모듈

OTAP-73

1*OTAP(1줄 네트워크 트래픽 사본), 70:30 SM 1310/1550nm LC/UPC OTAP 모듈

OTAP-64

1*OTAP(1라인 네트워크 트래픽 사본), 60:40 SM 1310/1550nm LC/UPC OTAP 모듈

OTAP-55

1*OTAP(1라인 네트워크 트래픽 사본), 50:50 SM 1310/1550nm LC/UPC OTAP 모듈

OTAP-55-M3

1*OTAP(1라인 네트워크 트래픽 사본), 50:50 MM OM3 850nm LC/UPC OTAP 모듈

OTAP-55-M4

1*OTAP(1줄 네트워크 트래픽 사본), 50:50 MM OM4 850nm LC/UPC OTAP 모듈

1U-24TAPS

24개 채널 OTAP 모듈 440*277*44MM을 고정하기 위한 슬롯 24개
