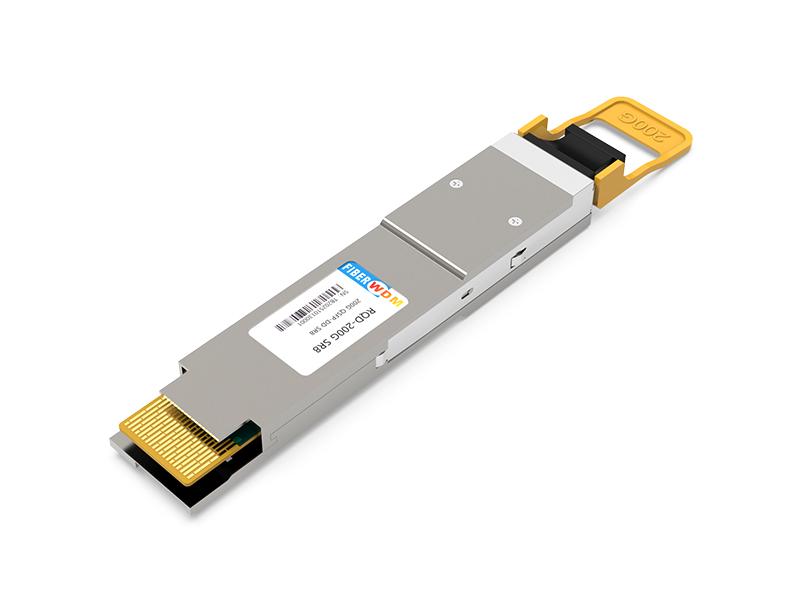

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

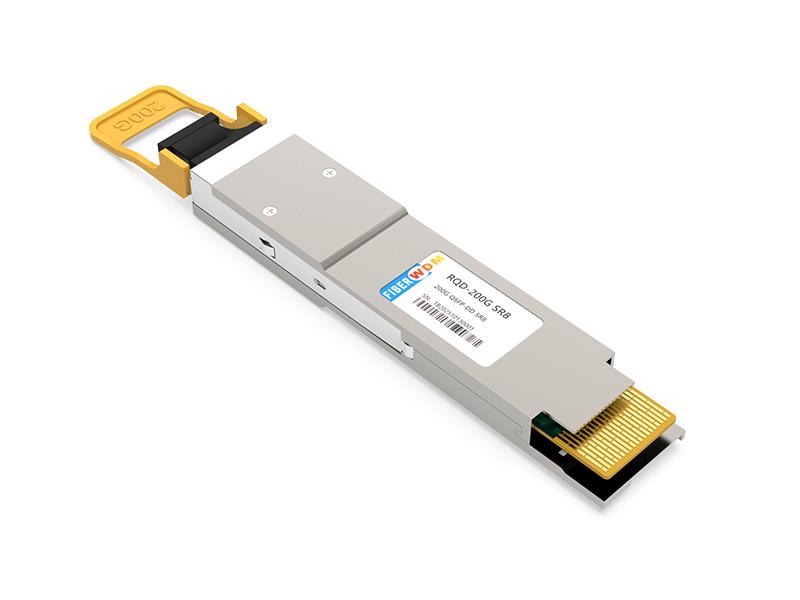

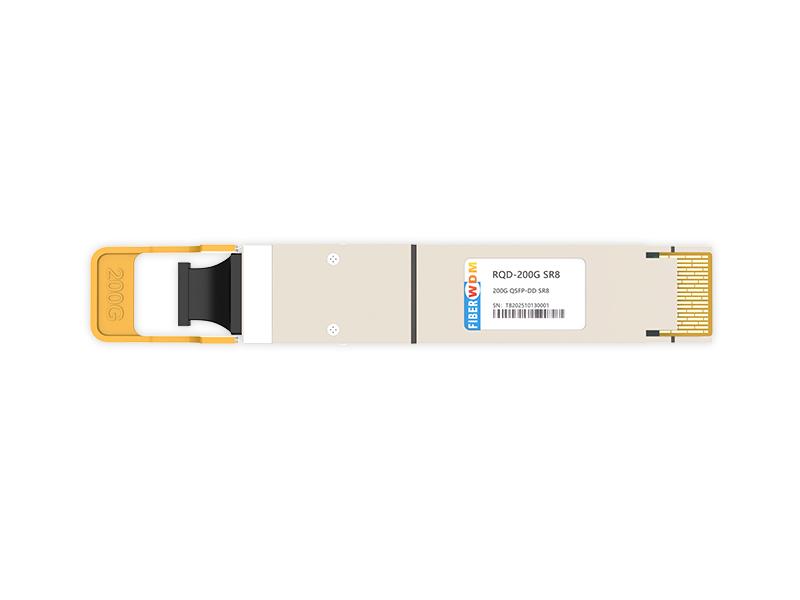

200G QSFP-DD SR8 100m 광 트랜시버

특징:

  • NRZ 변조를 통해 채널당 최대 28.05Gbps의 데이터 전송 속도를 제공합니다.
  • 200GAUI-8 전기 인터페이스를 지원합니다.
  • 850nm VCSEL 어레이 및 PD 어레이 통합
  • 핫플러깅 가능한 QSFP-DD 폼 팩터
  • MPO-16 APC 또는 2*MPO-12 UPC 지원
  • QSFP-DD 하드웨어 규격 준수
  • CMIS 4.0을 준수합니다.
  • 최대 전력 소비량 3.5W
  • 3.3V 단일 전원 공급 장치
  • 케이스 작동 온도: 0°C ~ 70°C
  • 클래스 1 레이저
  • RoHS 규정 준수
지금 문의하세요 다운로드
  • 제품 상세 정보

200G QSFP-DD SR8 RQD-200GSR8

절대 최대 등급

매개변수

상징

민

맥스

단위

보관 온도

TS

-40

85

섭씨

전원 공급 전압

VCC

-0.3

3.6 다섯

제어 입력 전압

VI

-0.3

3.465

다섯

상대 습도(비응축)

RH

15 85 %

권장 작동 조건

매개변수

상징

최소

전형적인

최대

단위

메모

작동 케이스 온도

탑리

70 ℃

전원 공급 전압

VCC

3.135

3.3

3.465

다섯

최대 전력 소비량

Pmax

3.5 W

차선별 신호 빈도

SRL

1.25-

28.05

Gbps

1

Rx 차동 데이터 출력 부하

100

옴

작동 거리(OM3)

70 중

작동 거리(OM4)

100 중

참고:

1. 전송 속도가 25.78Gb/s 미만인 경우, CDR은 바이패스 모드여야 합니다.

송신기 광학 사양

매개변수

상징

최소

전형적인

최대

단위

중심 파장

λC

840

850 860 나노미터

RMS 스펙트럼 폭

∆λrms

0.6 나노미터

레인별 평균 발사 파워

AOPL

-6.4

3

dBm

광 변조 진폭(OMAouter), 각 레인

토마

-6.4

3.5

dBm

OFF 송신기의 평균 발사 전력(각 레인 기준)

신사

-30

dBm

각 차선별 소멸 비율

응급실

2

dB

광학 반사 손실 허용 오차

-12

dB

송신기 아이 마스크 정의 아이 마스크 정의 {X1, X2, X2, Y1, Y2, Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

수신기 광학 사양

매개변수

상징

최소

전형적인

맥스

단위

중심 파장

λC

840 860 나노미터

피해 임계값

3.4

dBm

레인별 평균 수신 전력

-10.3 2.4

dBm

스트레스 수신기 감도(OMA)

소마

-5.2

dBm

수신기 반사율

-12

dB

LOS 어설션

로사

-30

dBm

LOS 디어서트

LOSD

-10.5

dBm

LOS 히스테리시스

로쉬

0.5

dB

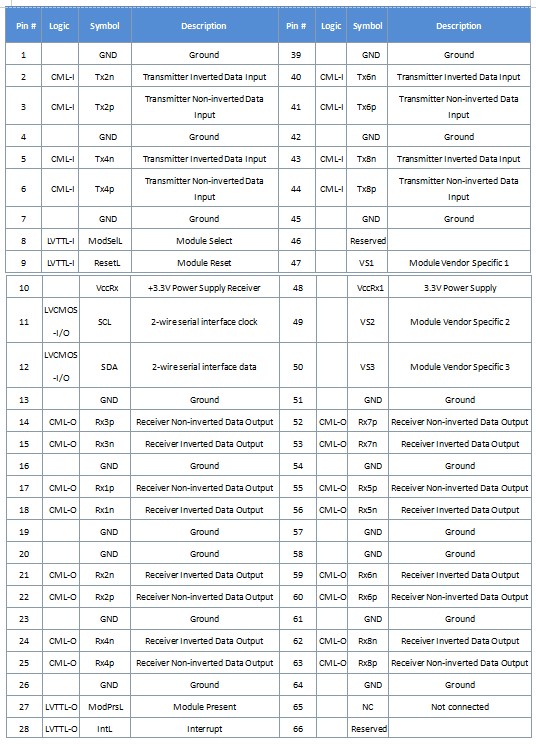

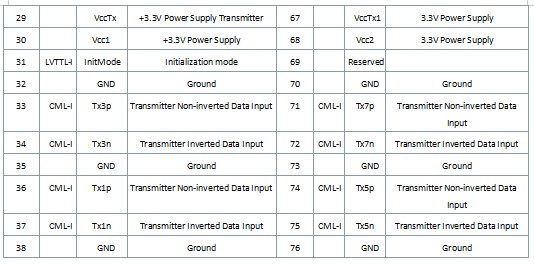

핀 정의

200G QSFP-DD SR8 Transceiver

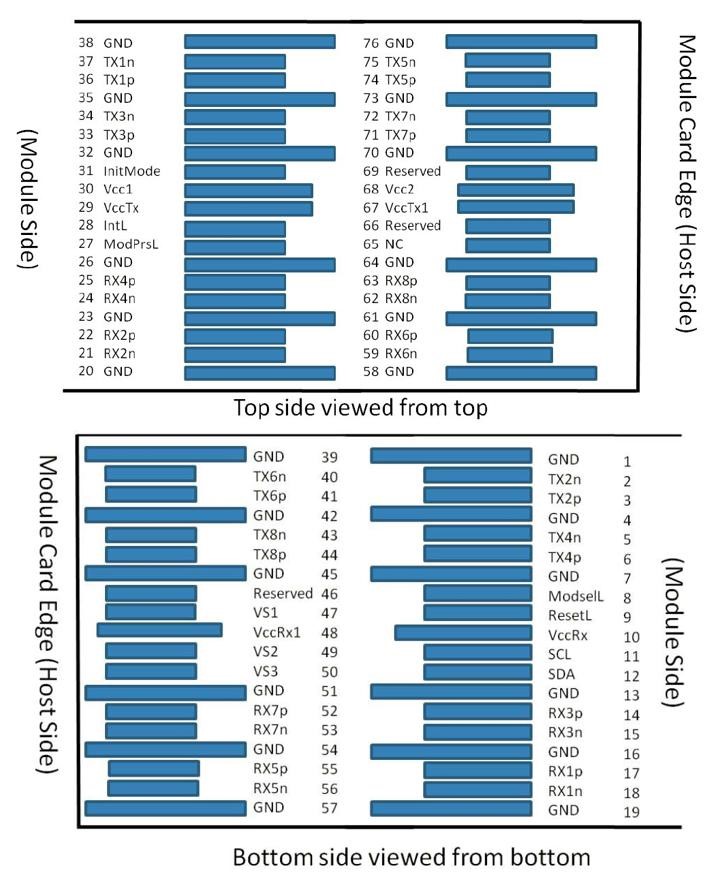

그림 1 – 모듈 패드 레이아웃

핀

논리

상징

설명

핀 논리 상징

설명

1

접지

지면

39 접지

지면

2

CML-I

Tx2n

송신기 반전 데이터 입력

40

CML-I

Tx6n

송신기 반전 데이터 입력

3

CML-I

Tx2p

송신기 비반전 데이터 입력

41

CML-I

Tx6p

송신기 비반전 데이터 입력

4

접지

지면

42

접지

지면

5

CML-I

Tx4n

송신기 반전 데이터 입력

43

CML-I

Tx8n

송신기 반전 데이터 입력

6

CML-I

Tx4p

송신기 비반전 데이터 입력

44

CML-I

Tx8p

송신기 비반전 데이터 입력

7

접지

지면

45

접지

지면

8

LVTTL-I

모드셀

모듈 선택

46

예약된

9

LVTTL-I

리셋L

모듈 재설정

47

VS1

모듈 공급업체별 1

10

VccRx

+3.3V 전원 공급 수신기

48

VccRx1

3.3V 전원 공급 장치

11

LVCMOS-I/O

SCL

2선 직렬 인터페이스 클록

49

VS2

모듈 공급업체별 2

12

LVCMOS-I/O

SDA

2선 직렬 인터페이스 데이터

50

VS3

모듈 공급업체별 3

13

접지

지면

51

접지

지면

14

CML-O

Rx3p

수신기 비반전 데이터 출력

52

CML-O

Rx7p

수신기 비반전 데이터 출력

15

CML-O

Rx3n

수신기 반전 데이터 출력

53

CML-O

Rx7n

수신기 반전 데이터 출력

16

접지

지면

54

접지

지면

17

CML-O

Rx1p

수신기 비반전 데이터 출력

55

CML-O

Rx5p

수신기 비반전 데이터 출력

18

CML-O

Rx1n

수신기 반전 데이터 출력

56

CML-O

Rx5n

수신기 반전 데이터 출력

19

접지

지면

57

접지

지면

20

접지

지면

58

접지

지면

21

CML-O

Rx2n

수신기 반전 데이터 출력

59

CML-O

Rx6n

수신기 반전 데이터 출력

22

CML-O

Rx2p

수신기 비반전 데이터 출력

60

CML-O

Rx6p

수신기 비반전 데이터 출력

23

접지

지면

61

접지

지면

24

CML-O

Rx4n

수신기 반전 데이터 출력

62

CML-O

Rx8n

수신기 반전 데이터 출력

25

CML-O

Rx4p

수신기 비반전 데이터 출력

63

CML-O

Rx8p

수신기 비반전 데이터 출력

26

접지

지면

64

접지

지면

27

LVTTL-O

모드프르슬

모듈 발표

65

NC

연결되지 않음

28

LVTTL-O

국제

방해하다

66

예약된

기계적 치수

200G QSFP-DD SR8

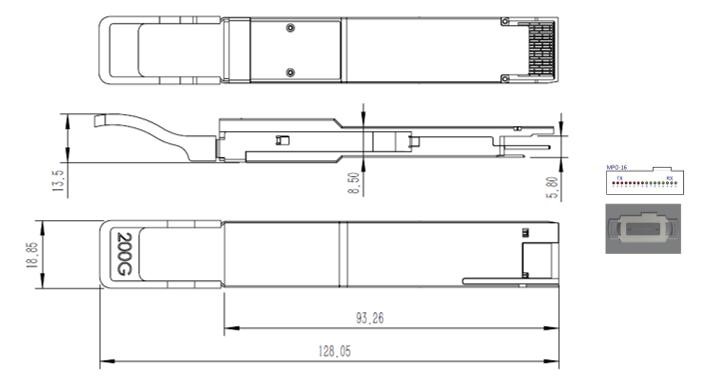

그림 2 – MPO16의 기계적 치수

200G QSFP-DD SR8

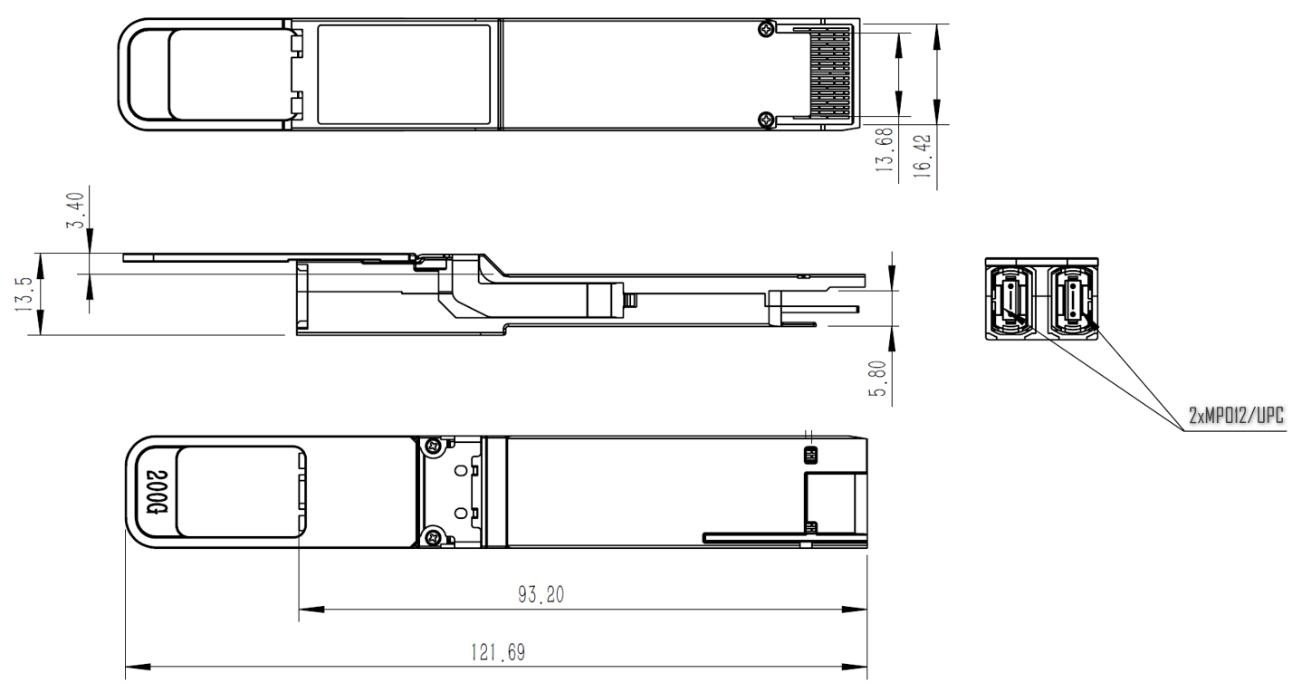

그림 3 – 2*MPO12의 기계적 치수

주문 정보

부품 번호

설명

RQD-200G-SR8

200Gb/s, QSFP-DD, 2*MPO12, UPC, MMF, 850nm, SR8, 최대 100m

RQD-200G-SR8-M16

200Gb/s, QSFP-DD, MPO16, APC, MMF, 850nm, SR8, 최대 100m
