10/100M 외부 미디어 컨버터 1*RJ45 및 1*SFP 포트 스위치

기능적 특성

  • 10/100Mbps 적응형 RJ45 포트
  • 위쪽 포트 중 하나는 100Mbps SFP 파이버 포트입니다.
  • 자동 포트 전환(자동 MDI/MDIX)
  • 흐름 제어 모드: 전이중은 IEEE 802.3x 표준을 채택하고 반이중은 배압 표준을 채택합니다.
  • IEEE 802.310Base-T 및 IEEE 802.3u 100/1000Base-TX 표준을 준수합니다.
  • 저장 및 전달 전환 메커니즘이 채택되었습니다.
  • 제품 상세 정보

10/100M 미디어 컨버터 시리즈


10/100 시리즈 변환기

10/ 100M 시리즈 10/ 100BASE-TX - 100BASE-SX/LX 변환기는 주로 이더넷 네트워크 확장이 필요한 더 크고 더 높은 대역폭을 요구하는 작업 그룹을 위해 설계되었습니다. 10/100M에는 RJ45 잭과 SC 또는 SFP 광섬유 커넥터가 있어 10/100BASE-TX 네트워크를 100BASE-SX/LX(광섬유) 네트워크에 연결합니다. 전이중 모드에서 변환기는 다중 모드 광섬유의 경우 최대 550미터, 단일 모드 광섬유의 경우 최대 80킬로미터까지 거리를 확장할 수 있습니다. IEEE 802.3u 및 802.3 표준을 완벽하게 준수합니다. 10/100M 시리즈의 설치 및 작동 절차는 간단하고 간단합니다. 사용자는 전면 패널에 위치한 LED 세트를 통해 실시간 작동 상태를 쉽게 모니터링할 수 있습니다.


10/100M 미디어 컨버터


10/100M 시리즈 컨버터의 케이블 연결

포트 유형

케이블 유형

최대. 길이

10/100BASE-T

고양이. 5, 5E UTP, RJ-45

100미터

100BASE-SX

850n(62.5/125μm)의 다중 모드 광섬유

220미터

100BASE-SX

850nm(50/125μm) 멀티모드 광섬유

550미터

100BASE-LX

1310nm(9/125um)의 싱글모드 광섬유

10~100km


LED 표시

10/100M 시리즈 컨버터의 LED 표시는 다음 표를 참조하세요.

주도의

상태

표시

포로

전원이 켜져 있습니다.

FPL

광신호를 감지하면

끄다

광신호가 감지되지 않을 때

10/100

TP 속도는 100M입니다 .

끄다

TP 속도는 10M입니다.


FDX

전속력

끄다

절반 속도

FRX

플래시

섬유 데이터

TRX

플래시

UTP 데이터


10/100M 시리즈 컨버터 사양

모델

1、10/100M 시리즈

2, 10/100M 시리즈

기준

IEEE802.3u 100BASE-T;

IEEE802.3u

100BASE-T;

IEEE802.3 100BASE-SX

IEEE802.3

100BASE-LX

상호 작용

RJ-45 부품 x 1(10/100Mbps)

SC/SFP 커넥터 파이버 포트 x 1(100Mbps)

TP

사이

10/ 100BASE-T: UTP 카테고리 5, 5E

광섬유 연결

100BASE-SX:62.5/125μm 또는 50/125μm 다중 모드 광섬유, SC/SFP 커넥터

100BASE-LX:9 또는

10/ 125μm 단일 모드 광섬유, SC/SFP 커넥터

주도의

표시

포로, FPL, 10/100, FDX, FRX, TRX

최대 거리

550m~2km

10km ~100km

환경

작동 온도:0~+70C

보관 온도: -40~+85C

겸손:10~90% 비응축

5V 1000mA

순복지

650g/쌍

방사

FCC 클래스 A, CE


일반적인 광 전력 예산

10/100M 시리즈

커넥터

SC

SC

SC

SC

SC

파장

850nm

1310nm

1310nm

1310nm

1550nm

전형적인

550m/220m

20Km

40Km

60Km

80-100Km

광학

≥-12dBm

≥-14dBm

≥-11dBm

≥-6dBm

≥-5dBm

감광도

≤-23dBm

≤-34dBm

≤-36dBm

≤-38dBm

≤-38dBm


이 제품에 대해 알고 싶습니까?

보내 메시지
메시지를 남겨주세요

IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

관련 상품
10/100/1000M External Media Converter 10/100/1000M 외부 미디어 변환기 1*RJ45 및 1*SFP 포트 스위치
기능적 특성 10/100/1000Mbps 적응형 RJ45 포트 위쪽 포트 중 하나는 1000Mbps SFP 파이버 포트입니다. 자동 포트 전환(자동 MDI/MDIX) 흐름 제어 모드: 전이중은 IEEE 802.3x 표준을 채택하고 반이중은 배압 표준을 채택합니다. IEEE 802.310Base-T 및 IEEE 802.3u 100/1000Base-TX 표준을 준수합니다. 저장 및 전달 전환 메커니즘이 채택되었습니다. 라인 속도는 64~9000 프레임 길이 범위에서 사용 가능
10/100/1000M External Media Converter 10/100/1000M 외부 미디어 컨버터 1*RJ45 및 1*SFP 포트(100~260V AC - DC 5V 전원 어댑터 스위치 포함)
기능적 특성 10/100/1000Mbps 적응형 RJ45 포트 위쪽 포트 중 하나는 1000Mbps SFP 파이버 포트입니다. 자동 포트 전환(자동 MDI/MDIX) 흐름 제어 모드: 전이중은 IEEE 802.3x 표준을 채택하고 반이중은 배압 표준을 채택합니다. IEEE 802.310Base-T 및 IEEE 802.3u 100/1000Base-TX 표준을 준수합니다. 저장 및 전달 전환 메커니즘이 채택되었습니다. 라인 속도는 64~9000 프레임 길이 범위에서 사용 가능

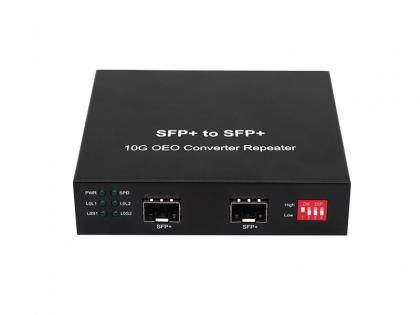

 10G Media Converter 10G 미디어 컨버터
