특징
QSFP-DD 직렬 광 인터페이스
QSFP-DD MSA 규격
지원 프로토콜
저전력 소비
응용
400G OSFP DR4 사양
400G, QSFP-DD, MPO12 APC,1310nm SMF, 최대 500m.
기능 블록 다이어그램
일반적인 설명
RQDD-400G-DR4는 Silicon Photonics 400G(4x100G) DR4 트랜시버입니다. RQDD-400G-DR4는 최대 500m의 SMF 링크를 위한 완전 통합형 425Gb/s 광 트랜시버입니다. RQDD-400G-DR4는 광 인터페이스 사양 IEEE Std802.3-2018 섹션 8 400GBASE-DR4를 준수하여 데이터를 전송합니다. 400GBASE-DR4는 파장 범위가 1304.5-1317.5nm인 4개의 병렬 채널에서 작동하는 53.125Gbaud의 4레벨 펄스 진폭 변조(PAM4) 사용을 지정합니다. 레인당 비트 전송률은 106.25Gb/s이며, 이는 MPO-12 커넥터의 전송 포트에 대한 PSM을 통해 425Gb/s의 총 데이터 전송률을 생성합니다. 수신된 광학 레인은 수신 MPO-12 커넥터 포트에서 PIC(광자 집적 회로)에 내장된 PIN-PD로 병렬 연결되어 PIC에 표면 장착된 트랜스임피던스 증폭기(TIA)를 통해 전기 인터페이스와 인터페이스하기 위한 PAM4를 복구합니다.
절대 최대 등급
| 매개변수 |
상징 |
최소 |
맥스 |
단위 |
| 보관 온도 |
TS |
-40 |
85 |
℃ |
| 케이스 작동 온도 |
맨 위 |
0 |
70 |
|
| 보관 상대 습도(비응축) |
RH |
- |
85 |
% |
| 전원 전압 |
Vcc |
0 |
3.6 |
V |
| 레인당 수신기 손상 임계값 |
PRdmg |
|
5.0 |
dBm |
권장 작동 조건
| 매개변수 |
상징 |
최소 |
맥스 |
단위 |
| 작동 케이스 온도 |
TC |
0 |
70 |
℃ |
| 상대 습도(비응축) |
RH |
5 |
85 |
% |
| 전원 전압 |
Vcc |
-3.135 |
3.465 |
V |
| 공급 전류 |
ICC |
|
3182 |
엄마 |
| 총 전력 소비 |
PC |
|
10.5 |
여 |
| 비트 전송률 |
BR |
|
425 |
Gbps |
송신기 광학 인터페이스
| 매개변수 |
정확성 |
단위 |
| 내부적으로 측정된 트랜시버 온도 |
+/-3 |
℃ |
| 내부적으로 측정된 트랜시버 공급 전압 |
+/-3 |
% |
| 측정된 Tx 바이어스 전류 |
+/-10 |
% |
| 측정된 Tx 출력 전력 |
+/-3 |
데시벨 |
| 측정된 Rx 수신 평균 광 전력 |
+/-3 |
데시벨 |
수신기 광학 인터페이스
| 매개변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
|
| 레인당 데이터 속도 |
BR |
|
53.125 |
|
GBd |
|
| 변조 형식 |
|
PAM4 |
|
|||
| 중심 파장 |
λ |
1304.5 |
1311.0 |
1317.5 |
nm |
|
| 손상 임계값 |
THD |
5 |
|
|
dBm |
|
| 평균 수신 전력, 각 레인 |
|
-5.9 |
|
4.0 |
dBm |
|
| 평균 수신 전력, 각 레인 |
|
-5.9 |
|
4.0 |
dBm |
|
| 수신기 반사율 |
Rr |
|
|
-26 |
데시벨 |
|
| 수신기 감도, 각 레인1 |
센 |
최대(-3.9, SECQ-5.3) |
dBm |
|||
| 스트레스 수신기 감도, 각 레인 |
SRS |
|
|
-1.9 |
dBm |
|
| 수신 로스 |
LOS 어설션 |
|
-15 |
|
-7.9 |
dBm |
| LOS 선언 해제 |
|
|
|
-7.5 |
dBm |
|
| LOS 히스테리시스 |
|
0.5 |
|
|
데시벨 |
|
메모:
1. 수신기 감도는 정보를 제공하며 SECQ 값을 가진 송신기에 대해 정의됩니다. BER = 2.4E-4 Pre-FEC에 대해 TP3에서 적합성 테스트 신호로 측정되었습니다.
모듈 입력 특성
| 매개변수 |
최소 |
전형적인 |
맥스 |
단위 |
| 전원 전압 |
3.135 |
|
3.465 |
V |
| 입력 차동 임피던스 |
90 |
100 |
110 |
Ω |
| 차등 데이터 입력 스윙 |
|
|
880 |
mVpp |
| 차동 데이터 출력 스윙 |
|
|
900 |
mVpp |
| 비트 오류율 |
|
|
2.4E-4 |
|
| 입력 로직 레벨 높음 |
2 |
|
Vcc |
V |
| 입력 로직 레벨 낮음 |
0 |
|
0.8 |
V |
| 출력 로직 레벨 높음 |
Vcc-0.5 |
|
Vcc |
V |
| 출력 로직 레벨 낮음 |
0 |
|
0.4 |
V |
디지털 진단 모니터 정확도
권장 작동 조건에 대해 다음 특성이 정의됩니다.
| 매개변수 |
정확성 |
단위 |
| 내부적으로 측정된 트랜시버 온도 |
+/-3 |
℃ |
| 내부적으로 측정된 트랜시버 공급 전압 |
+/-3 |
% |
| 측정된 Tx 바이어스 전류 |
+/-10 |
% |
| 측정된 Tx 출력 전력 |
+/-3 |
데시벨 |
| 측정된 Rx 수신 평균 광 전력 |
+/-3 |
데시벨 |
패키지 크기
주문 정보
관련 태그 :
이 제품에 대해 알고 싶으신가요?
IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.
1.6T OSFP224 DR8
1.6T OSFP-XD DR8+
1.6T OSFP-XD DR8

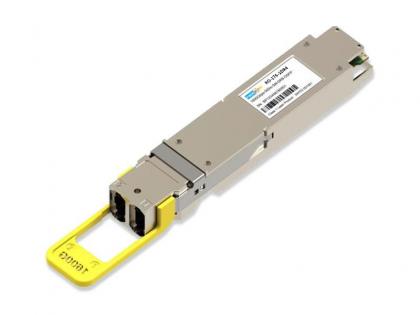

1600G OSFP1600 2xDR4 500M 1.6T 광 트랜시버
