SFP 155M 1270-1610nm 120KM DDM 광 트랜시버


특징:


  • 최대 155Mb/s 데이터 링크
  • 핫플러그 가능
  • 듀플렉스 LC 커넥터
  • 9/125μm SMF에서 최대 120km
  • 1270nm~1610nm CWDM DFB 레이저 송신기
  • 단일 +3.3V 전원 공급 장치
  • SFF-8472를 준수하는 모니터링 인터페이스
  • 최대 전력 <1W
  • 산업용/확장/상업용 작동 온도 범위:
  • -40°C ~ 85°C/-5°C ~ 85°C/-0°C ~ 70°C 버전 사용 가능
  • RoHS 준수 및 무연

신청:


  • 소넷 OC-3/SDH STM-1
  • 고속 이더넷
  • 기타 광학 링크



지금 문의하세요 다운로드
  • 제품 상세 정보

RSPD-01C120-XX

155Mb/s 120km CWDM SFP 트랜시버

핫 플러그 ​​가능, 이중 LC, +3.3V, 1270nm~1610nm, CWDM DFB-LD, 단일 모드, DDM


155M 120km 트랜시버


설명:

FIBERWDM의 RSPD-01C120-xxTransceiver는 이중 LC 광학 인터페이스가 있는 고성능의 비용 효율적인 모듈입니다. 고속 신호 및 LVTTL 제어 및 모니터 신호를 위한 표준 AC 결합 CML. 수신기 섹션은 PIN 수신기를 사용하고 송신기는 1270nm~1610nm CWDM DFB 레이저를 사용하며 최대 29dB 링크 버지는 이 모듈 SONETOC-3/SDHSTM-1 120km 애플리케이션을 보장합니다.



절대 최대 등급

모수

상징

최소

전형적인

최대

단위

보관 온도

TS

-40



+85

°C

전원 전압

VCC

-0.5



4

V

상대 습도

RH

0



85

%



권장 운영 환경

모수

상징

최소

전형적인

최대

단위

케이스 작동 온도

산업

TC

-40



85

°C

펼친

-5



85

°C

광고

0



+70

°C

전원 전압

VCC

3.135



3.465

V

공급 전류

ICC





300

엄마

돌입 전류

아이서지





Icc+30

엄마

최대 전력

피맥스





1

승



전기적 특성(TOP =-40 to85°C, VCC = 3.135 to 3.465 Volts)

모수

상징

최소

전형적인

최대

단위

메모

송신기 섹션:



입력 차동 임피던스

린

90

100

110

승

1

단일 종단 데이터 입력 스윙

빈 PP

250



1200

mVp-p



비활성화 전압 전송

VD

Vcc – 1.3



VCC

V

2

전송 활성화 전압

벤

비



Vee+ 0.8

V



비활성화 주장 시간 전송

디저트





10

우리를



수신기 섹션:



단일 종단 데이터 출력 스윙

Vout,pp

300



800

mv

삼

데이터 출력 상승 시간

트





500

추신

4

데이터 출력 하강 시간

tf





500

추신

4

LOS 결함

블로스폴트

Vcc – 0.5



VCC_호스트

V

5

로스 노멀

블로스 규범

비



V이+0.5

V

5

전원 공급 거부

PSR

100





mVpp

6

메모:

1. AC 결합.

2. 또는 개방 회로.

3. 100ohm 차동 종단으로.

4. 20 – 80%

5. LOS는 LVTTL입니다. 논리 0은 정상 작동을 나타냅니다. 논리 1은 감지된 신호가 없음을 나타냅니다.

6. 모든 송수신기 사양은 CWDM SFP(Small Form-factor Pluggable) Transceiver Multi-Source Agreement의 23페이지에 표시된 전원 공급 장치 필터링 네트워크를 통해 적용된 지정된 값까지 20Hz ~ 1.5MHz의 전원 공급 장치 정현파 변조를 준수합니다. (MSA), 2000년 9월 14일.



광학 매개변수(TOP =-40~85°C, VCC = 3.135~3.465V)

모수

상징

최소

전형적인

최대

단위

메모

송신기 섹션:

중심 파장

λc

λ-6

λ

λ+7.5

nm



스펙트럼 폭

σ





1

nm



광출력

입을 삐죽 내밀기

0



5

dBm

1

옵티컬 상승/하강 시간

tr / tf





500

추신

2

소멸 비율

응급실

10





데시벨



생성된 지터(피크 투 피크)

JTXp-p





0.07

UI

삼

생성된 지터(rms)

JTXrms





0.07

UI

삼

광 출력용 아이 마스크

G.957(레이저 안전 1등급) 준수



수신기 섹션:



광 입력 파장

λc

1260년



1620년

nm



수신기 과부하

폴

-8





dBm

4

수신 감도

센





-34

dBm

4

RX_LOS 주장

로스 A

-47





dBm



RX_LOS 선언 해제

로스 디





-37

dBm



RX_LOS 히스테리시스

로스

0.5





데시벨



일반 사양:

데이터 속도

BR



155



메가바이트/초



비트 오류율

BER





10-12





최대 지원되는 링크 길이 on9/125μmSMF@155Mb/s

LMAX



80



km



총 시스템 예산

LB

29





데시벨



메모

1. 옵티컬 파워가 SMF에 투입됩니다.

2. 20-80%.

3. GR-253에 따라 Agilent OMNIBERT 718을 사용하여 수행한 지터 측정.

4. 10-12 BER에서 PRBS 27-1로 측정


기계적 치수




기계 도면




주문 정보:

RSPD-01C120-xx의 부품 번호에서 xx는 다음과 같은 중심 파장을 나타냅니다.

27: 1270nm용, 29: 1290nm용, 31: 1310nm용,……61: 1610nm용.




이 제품에 대해 알고 싶으신가요?

보내기 메시지
메시지를 남겨주세요

IF 우리의 제품에 관심이 있으시고 자세한 내용을 알고 싶습니다. 여기에 메시지를 남겨주세요, 우리는 최대한 빨리 당신을 회신 할 것입니다.

관련 제품
32Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack 32채널 FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U 랙
This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.
더 읽어보세요
Dual Fiber 18CH 1270nm-1610nm CWDM MUX DEMUX 듀얼 섬유 18ch CWDM Mux Demux 모니터 포트
CWDM Mux 섬유 쌍에서 최대 18 개 채널을 다중화하는 Demux 1 % 신호 분석 또는 문제 해결을위한 모니터 포트 이더넷, FC, OTN, SONET / SDH 등을위한 수동적 인 프로토콜 투명 / SDH 등 전체 호환 가능 ITU-T 1g / 10g / 25g CWDM 광학 지하철에 적용, 지역 CWDM 네트워크
더 읽어보세요
China M1x8 Magnet Fiber Optical Switch M1x8 자석 섬유 광 스위치
특징 솔리드 스테이트 고속 높은 안정성, 높은 신뢰성 광학 경로에 에폭시 프리 페일 세이프 래칭 애플리케이션 항공 우주 장비 구성 가능한 추가/삭제 시스템 모니터링 감지 시스템
더 읽어보세요

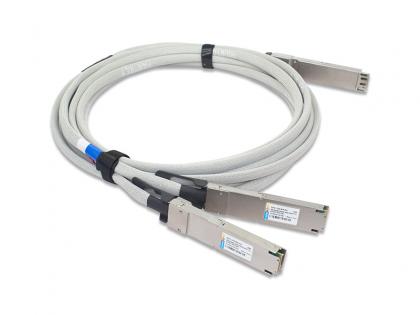

200G QSFP56 to 2x 100G QSFP28 AOC cable 200G QSFP56 SR4 - 2xQSFP56 SR2 AOC 트랜시버
