PLC 1U 랙
Fiberwdm의 PLC는 독자적인 실리카 유리 도파관 공정을 기반으로 개발되었으며, 소형 패키지에 정밀하게 정렬된 광섬유 피그테일을 탑재하여 소형 폼팩터와 높은 신뢰성을 갖춘 저비용 광 분배 솔루션을 제공합니다. PLC 장치는 1260nm에서 1620nm에 이르는 넓은 파장 범위에서 낮은 삽입 손실, 낮은 PDL, 높은 반사 손실, 우수한 균일성을 제공하며, -40℃에서 +85℃의 온도 범위에서 작동합니다. PLC 장치는 1*4, 1*8, 1*16, 1*32의 표준 구성뿐만 아니라 2*8, 2*16, 2*32, 2*64의 맞춤형 구조도 제공합니다.
제품

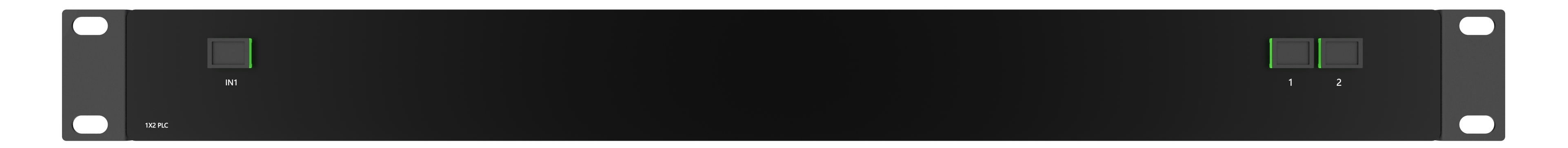

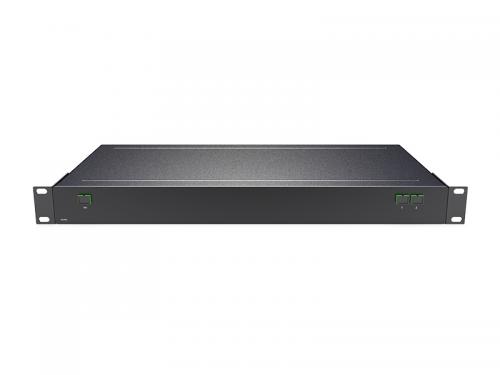

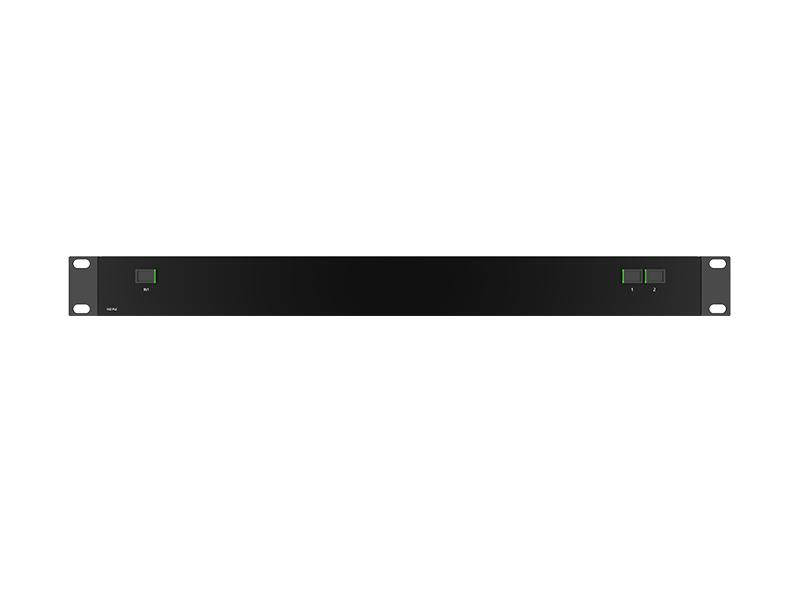

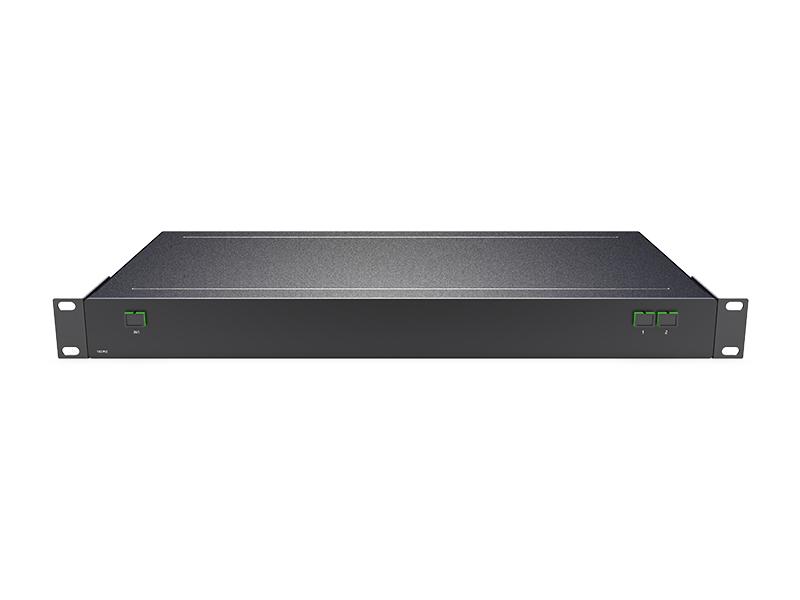

1*2 PLC SC/APC 1U 랙

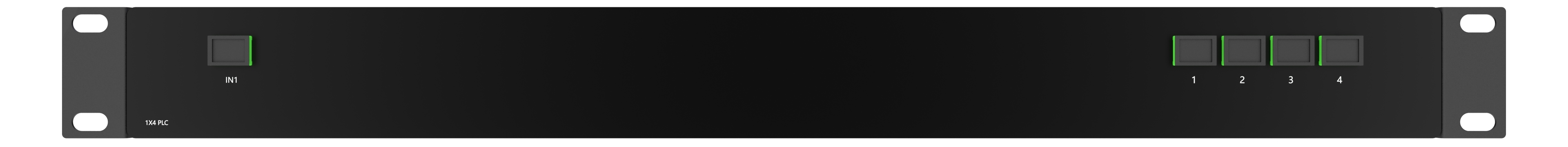

1*4 PLC SC/APC 1U 랙

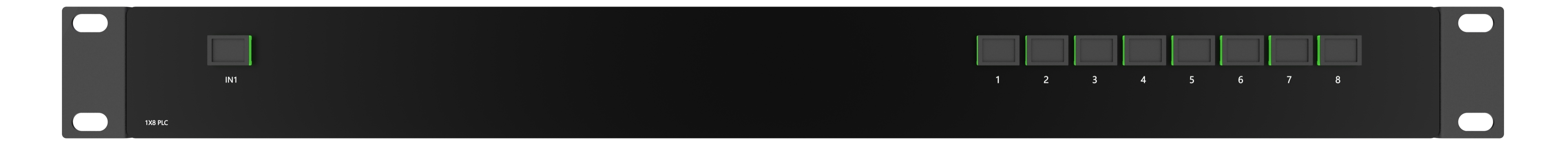

1*8 PLC SC/APC 1U 랙

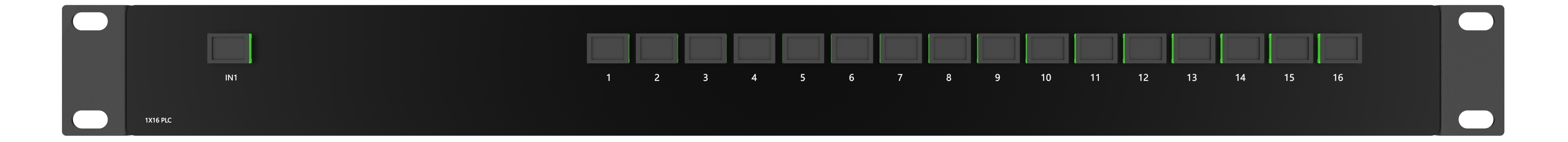

1*16 PLC SC/APC 1U 랙

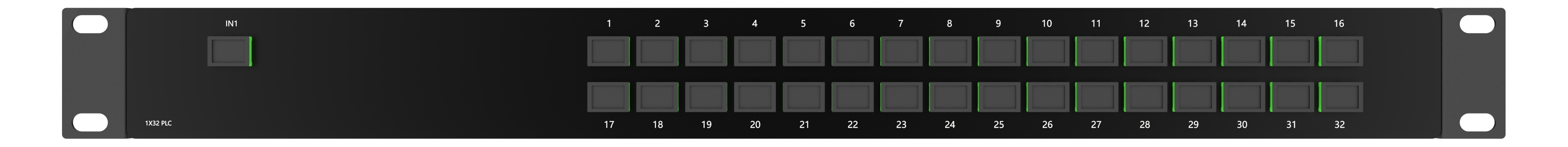

1*32 PLC SC/APC 1U 랙

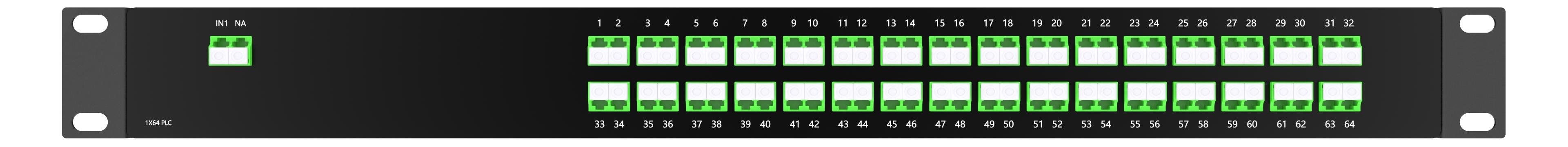

1*64 PLC LC/APC 1U 랙
2*2 PLC SC/APC 1U 랙

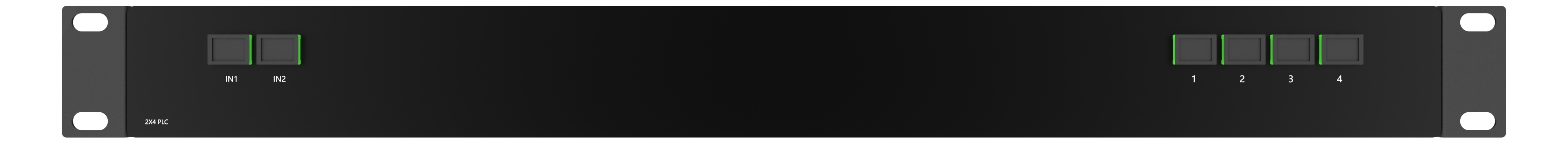

2*4 PLC SC/APC 1U 랙

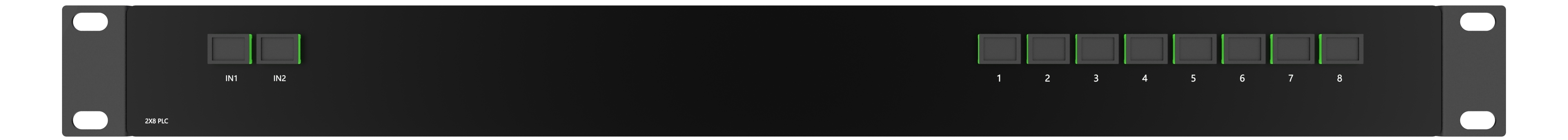

2*8 PLC SC/APC 1U 랙
2*16 PLC SC/APC 1U 랙
2*32 PLC SC/APC 1U 랙

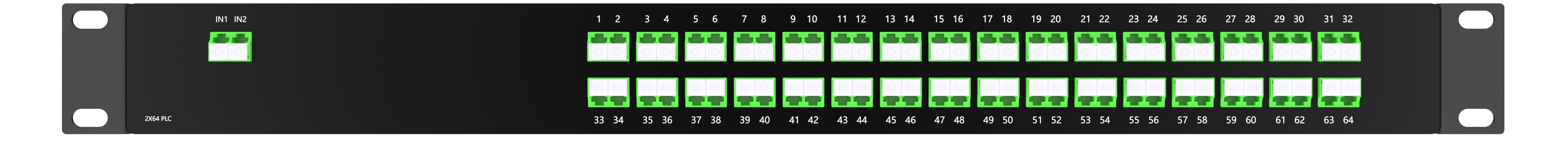

2 * 64 PLC 엘 기음/ 에이 PC 1U 랙
특징:
응용 프로그램
규정 준수
1*N PLC 사양
| 포트 구성 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| 섬유 종류 | SMF-28e 또는 고객 지정 | ||||||
| 작동 파장(nm) | 1260~1650 | ||||||
| 삽입 손실 | 전형적인 | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 맥스 | 4.0 | 7.2 | 10.5 | 13.5 | 16.9 | 21.0 | |
| 손실 균일도(dB) | 맥스 | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| 반사 손실(dB) | 민 | 50 | 50 | 50 | 50 | 50 | 50 |
| 편광 의존 손실(dB) | 맥스 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 지향성(dB) | 민 | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 의존 손실(dB) | 맥스 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
|
온도 의존적 손실 (-40~85°C) (dB) |
맥스 |
0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 |
|
작동 온도 (°C) |
-40~85 | ||||||
|
보관 온도 (°C) |
-40~85 | ||||||
|
포장 크기(mm) |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
19인치 랙 마운트 패키지(mm) |
1U, 440*200*44 | ||||||
참고: 1. 광섬유 커넥터를 제외한 사양입니다.
2. 실온 테스트.
2*N PLC 사양
| 포트 구성 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| 섬유 종류 | SMF-28e 또는 고객 지정 | ||||||
| 작동 파장(nm) | 1260~1650 | ||||||
| 삽입 손실 | 전형적인 | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| 맥스 | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 | |
| 손실 균일도(dB) | 맥스 | 1.0 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 |
| 반사 손실(dB) | 민 | 50 | 50 | 50 | 50 | 50 | 50 |
| 편광 의존 손실(dB) | 맥스 | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| 지향성(dB) | 민 | 55 | 55 | 55 | 55 | 55 | 55 |
| 파장 의존 손실(dB) | 맥스 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 |
|
온도 의존적 손실 (-40~85°C) (dB) |
맥스 | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 1.0 |
| 작동 온도 (°C) | -40~85 | ||||||
| 보관 온도 (°C) | -40~85 | ||||||
| 포장 크기(mm) | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| 19인치 랙 마운트 패키지(mm) | 1U, 440*200*44 | ||||||
참고: 1. 광섬유 커넥터를 제외한 사양입니다.
2. 실온 테스트.

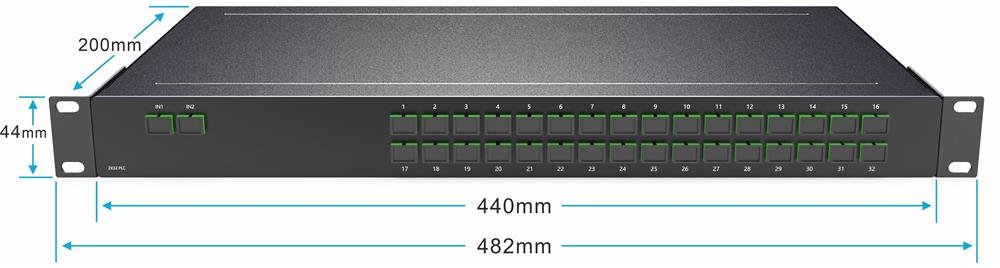

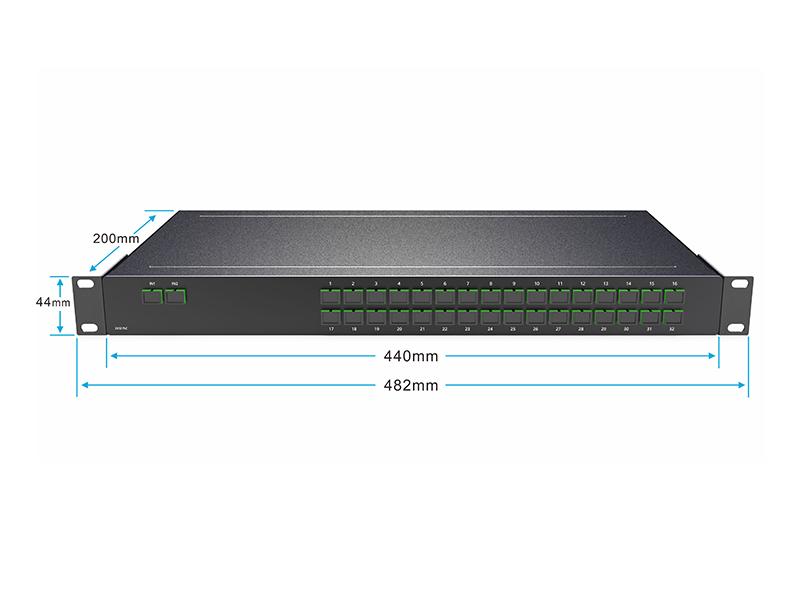

패키지(mm)
주문 정보
| 부품 번호 | 명세서 |
| 1P2-1U02A | 1x2 PLC SC/APC 1U 랙 440*200*44mm |
| 1P4-1U02A | 1x4 PLC SC/APC 1U 랙 440*200*44mm |
| 1P8-1U02A | 1x8 PLC SC/APC 1U 랙 440*200*44mm |
| 1P16-1U02A | 1x16 PLC SC/APC 1U 랙 440*200*44mm |
| 1P32-1U02A | 1x32 PLC SC/APC 1U 랙 (440*200*44mm) |
| 1P64-1U01A | 1x64 PLC LC/APC 1U 랙 440*200*44mm |
| 2P2-1U02A | 2x2 PLC SC/APC 1U 랙 440*200*44mm |
| 2P4-1U02A | 2x4 PLC SC/APC 1U 랙 440*200*44mm |
| 2P8-1U02A | 2x8 PLC SC/APC 1U 랙 (440*200*44mm) |
| 2P16-1U02A | 2x16 PLC SC/APC 1U 랙 440*200*44mm |
| 2P32-1U02A | 2x32 PLC SC/APC 1U 랙 (440*200*44mm) |
| 2P64-1U01A | 2x64 PLC LC/APC 1U 랙 (440*200*44mm) |
