2채널 CWDM OAMD는 FIBERWDM 방식으로 설계되었으며, 1270nm에서 1610nm까지의 파장을 사용하는 수동형 CWDM 장치입니다. 이중 광섬유를 지원하며, 서쪽 방향으로 2개 채널, 동쪽 방향으로 2개 채널의 차이를 두고 통신할 수 있습니다(상대방에 2개 채널을 추가하거나 삭제할 수 있습니다).
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 등 광섬유 자원이 부족한 산업 분야에서 활용됩니다.

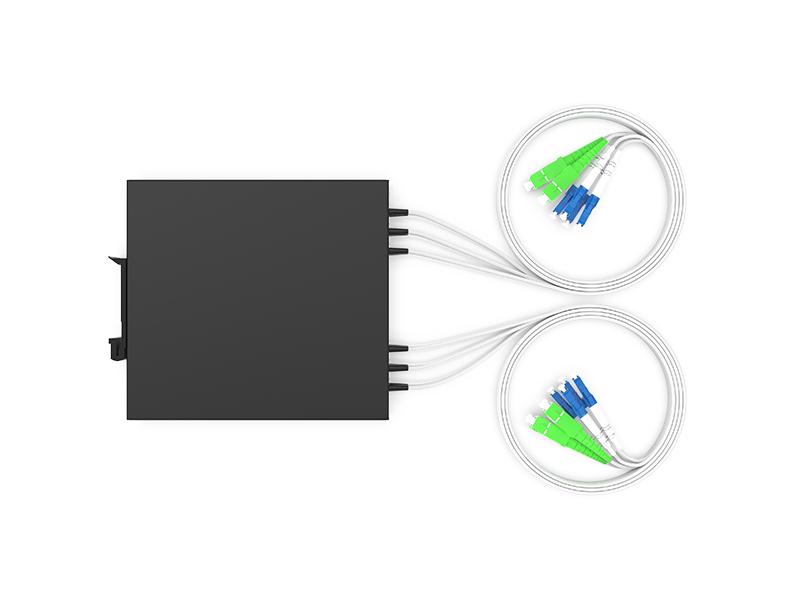

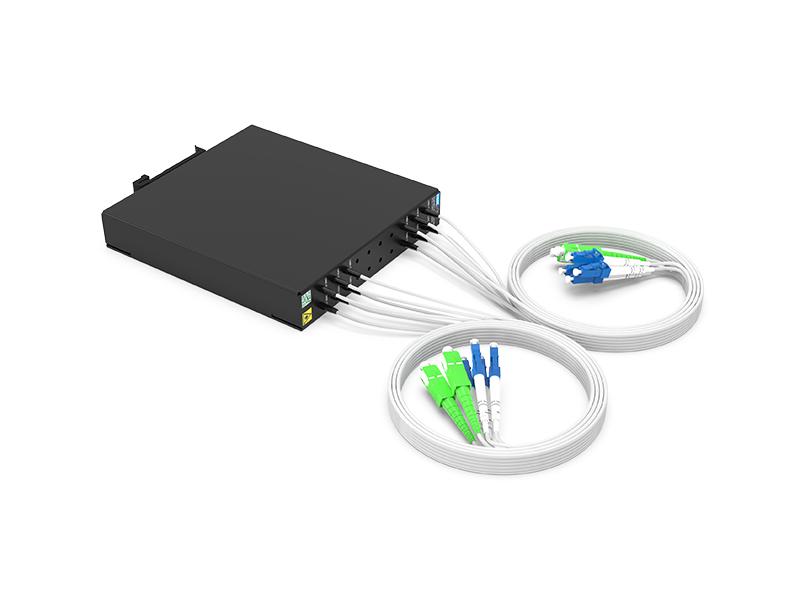

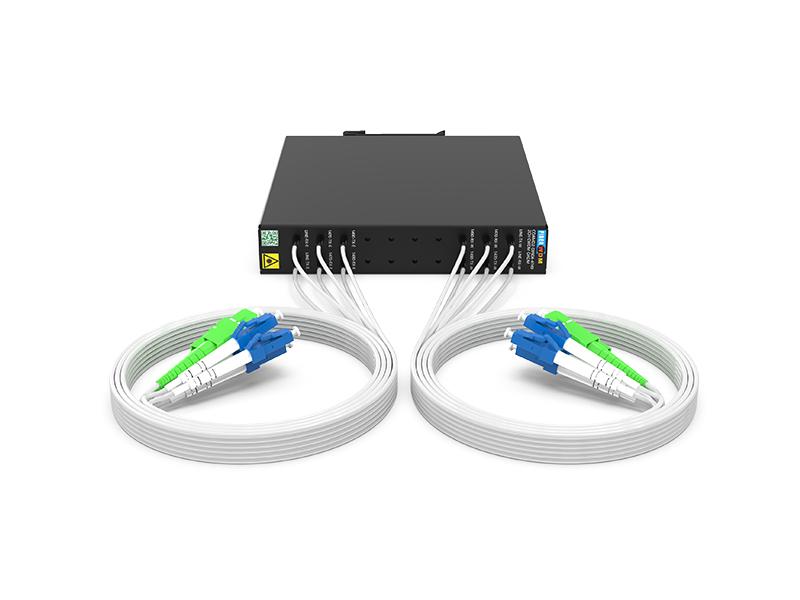

듀얼 파이버 2채널 CWDM OADM(서쪽 및 동쪽), DIN 마운팅 박스

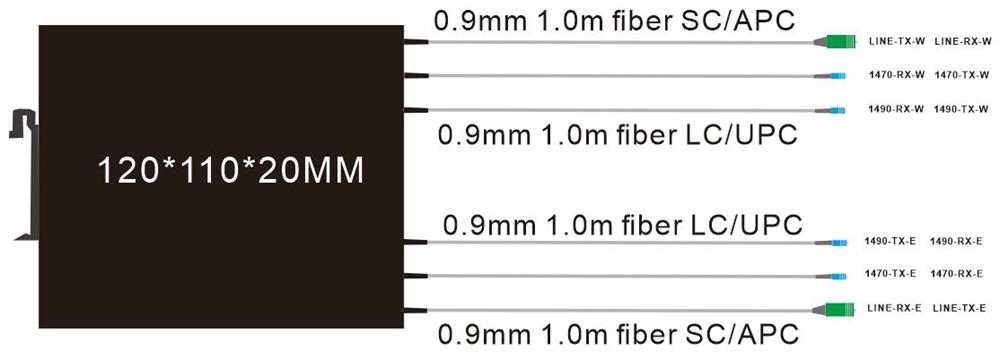

제품 패널
2채널 CWDM OADM 이중 광섬유

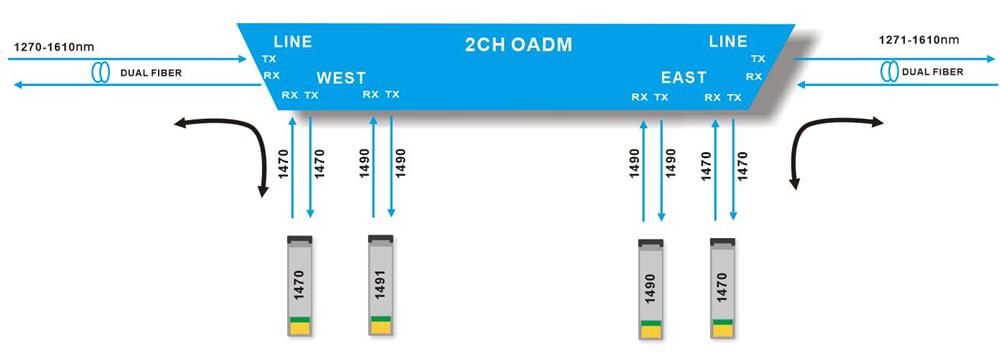

라인 링크
2채널 CWDM OADM 이중 광섬유 전송
2채널 CWDM OADM은 서쪽으로 8개 채널 차이, 동쪽으로 8개 채널 차이(차이 측에서 8개 채널 추가 및 삭제)를 지원합니다.
제품 사양
| 파장 | 2채널 1470/1490nm | 채널 간격 | 20nm |
| 채널 통과대역 | ±6.5nm | 기술 | TFF(박막 필터) |
| 삽입 손실 |
서쪽 또는 동쪽으로 향하는 파동: ≤ 1.2dB 서쪽에서 동쪽으로: ≤ 1.8dB |
중심 파장 정확도 |
±0.05nm |
| 반환 손실 | ≥ 45dB | 방향성 | ≥ 45dB |
|
편광 모드 분산 |
≤ 0.1ps | 편광 의존 손실 | ≤ 0.3dB |
| 채널 분리 |
인접 소음 ≥30dB
인접하지 않은 경우 ≥ 45dB |
온도 |
작동 온도 범위: -40°C ~ 85°C 보관 온도: -40~85°C |

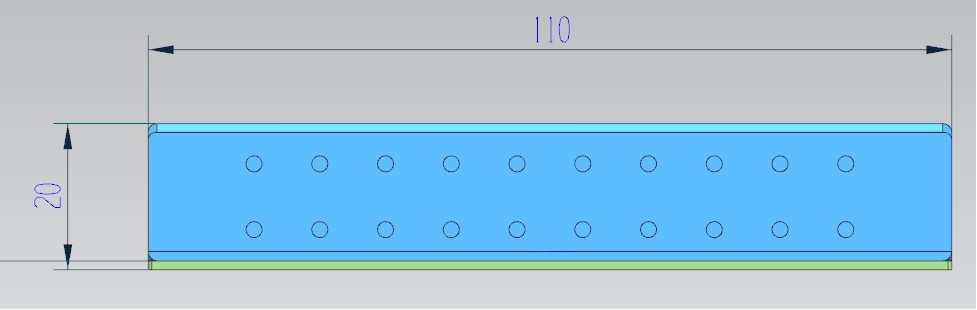

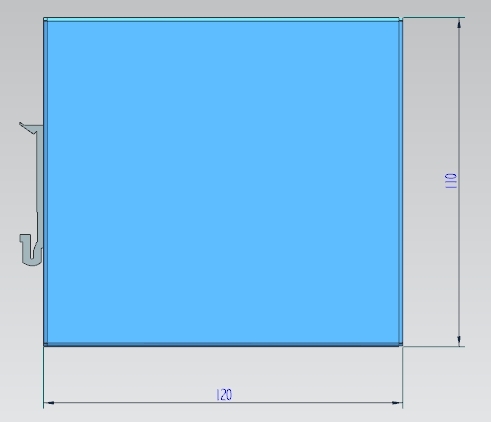

| 순중량 | 0.5kg | 크기 (높이x너비x깊이) | 20*110*120mm |
참고: 커넥터가 포함된 사양입니다.
패키지 정보
주문 정보
| 제품 번호 | 제품 설명 |
| COAMD2-DIN04-4749 | CWDM OADM 2채널 1470nm~1490nm, 서쪽 및 동쪽, 이중 광섬유, 웨이브 포트 LC/UPC, 라인 포트 SC/APC, 0.9mm~1.0m 광섬유, DIN 규격 장착 박스 120*110*20mm |
| COAMD2-DIN04-5153 | CWDM OADM 2채널 1510nm~1530nm, 서쪽 및 동쪽, 이중 광섬유, 웨이브 포트 LC/UPC, 라인 포트 SC/APC, 0.9mm~1.0m 광섬유, DIN 규격 장착 박스 120*110*20mm |
| COAMD2-DIN04-5557 | CWDM OADM 2채널 1550nm~1570nm, 서쪽 및 동쪽, 이중 광섬유, 웨이브 포트 LC/UPC, 라인 포트 SC/APC, 0.9mm~1.0m 광섬유, DIN 규격 장착 박스 120*110*20mm |
| COAMD2-DIN04-5961 | CWDM OADM 2채널 1590nm~1610nm, 서쪽 및 동쪽, 이중 광섬유, 웨이브 포트 LC/UPC, 라인 포트 SC/APC, 0.9mm~1.0m 광섬유, DIN 규격 장착 박스 120*110*20mm |
참고: 맞춤 디자인을 지원합니다. 이메일로 문의해 주세요.
