16ch DWDM MUX DEMUX는 FIBERWDM으로 설계되었으며, 파장은 C21~C26(1560.61nm~1548.52nm)입니다.(그런데 다른 파장도 맞춤 제작이 가능합니다.) ITU-T G.694.1 100GHZ 그리드에 따라 C-밴드 범위의 용량을 극대화합니다.
16채널 DWDM은 완전 수동형이며 LGX 박스 모듈 장치로, 2슬롯 1U 랙에 장착 가능하며, 제품 삽입 손실은 3.5dB 미만입니다. 또한, DWDM 증폭기 및 DCM 장치와 함께 사용하면 8채널 DWDM 전송 시스템으로 장거리 전송을 지원할 수 있습니다.

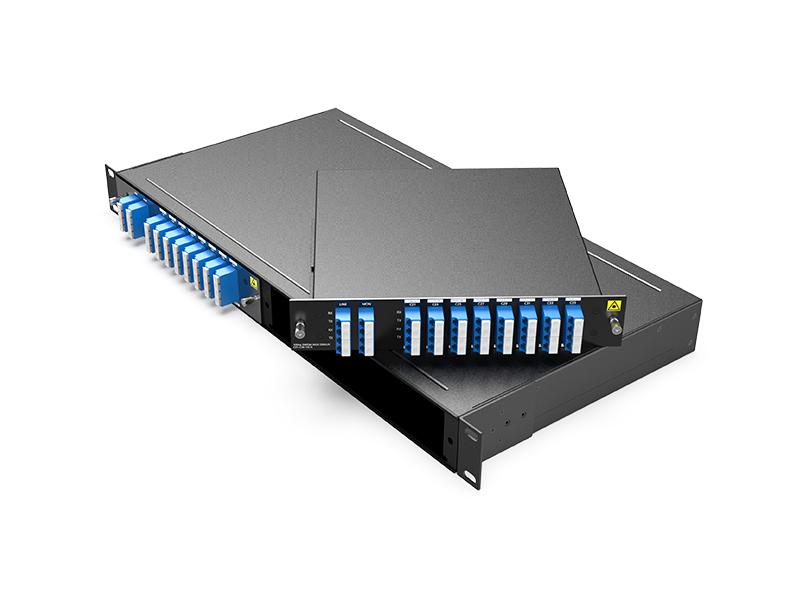

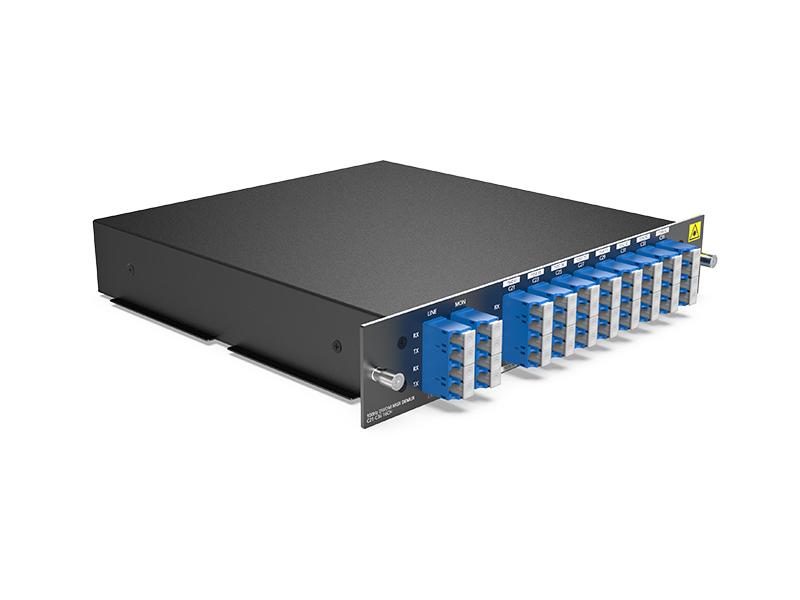

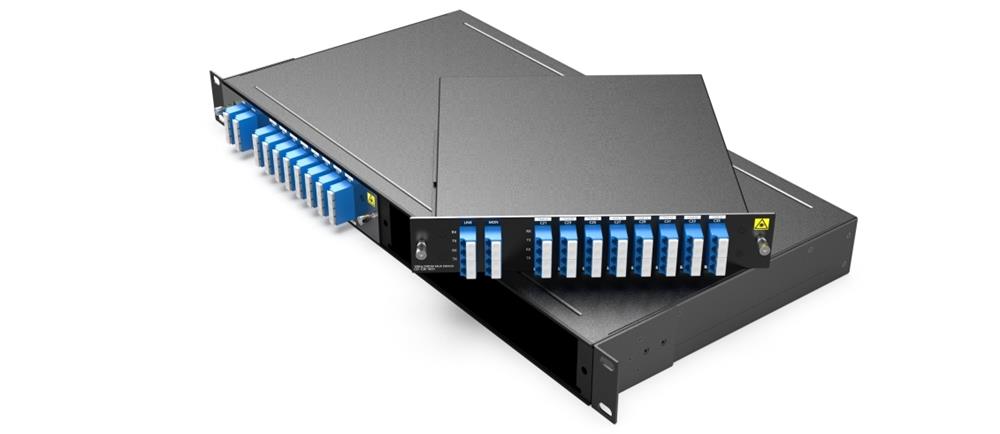

1310nm, 모니터 및 EXP 포트, LC/UPC, LGX 박스, 2슬롯 1U 랙을 갖춘 듀얼 파이버 16CH C21-C36 DWDM MUX DEMUX

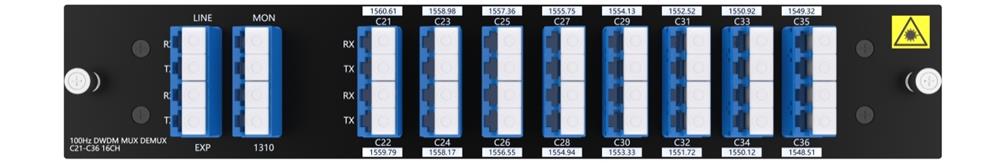

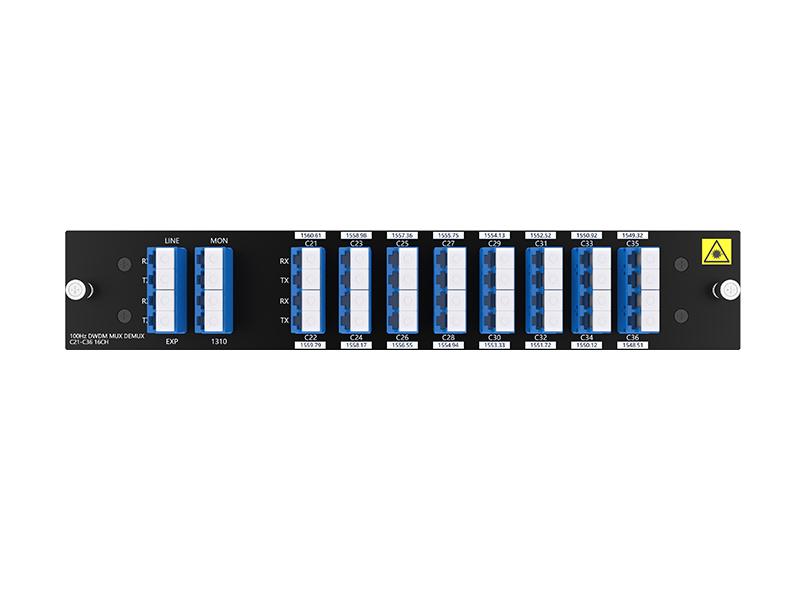

제품 패널
16CH DWDM MUX DEMUX 듀얼 파이버
향후 대역폭 증가를 위한 확장 포트를 사용하면 다른 파장을 지원하는 다른 DWDM MUX/DEMUX의 라인 포트에 연결하여 추가 파이버를 설치하거나 임대할 필요 없이 네트워크 용량을 늘릴 수 있습니다.
라인 링크

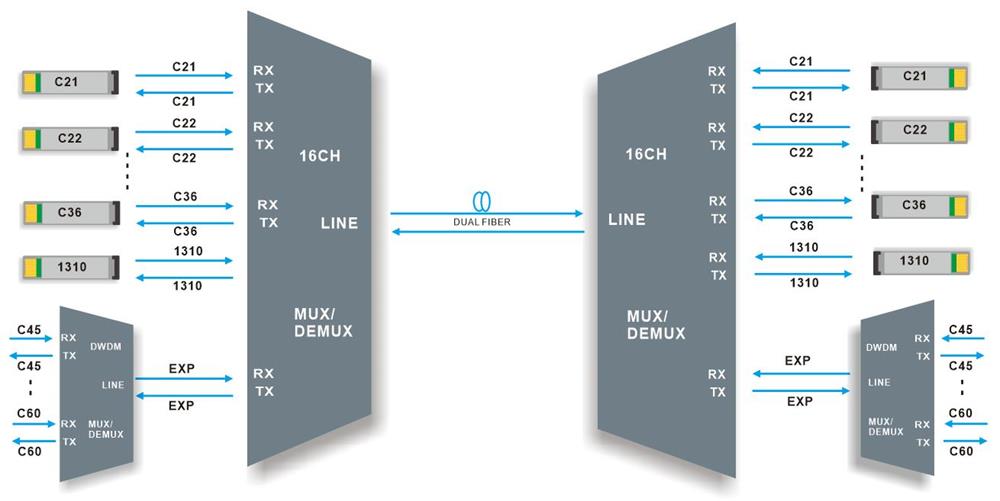

16CH DWDM MUX DEMUX 듀얼 파이버 전송
16채널 DWDM 및 1CH 1310nm MUX DEMUX는 두 개의 광섬유로 지점 간 전송을 위한 16+1채널 차이 사업을 지원합니다.
이 기술은 방송 및 TV, IDC, 금융, 정부, 클라우드, 대규모 데이터 및 기타 산업에서 활용됩니다.
제품 사양
|
파장 |
16채널 C21-C36 |
채널 간격 |
100GHz(0.8nm) |
|
채널 통과대역 |
±0.11nm |
기술 |
TFF(박막 필터) |
|
삽입 손실 |
≤ 3.5B |
중심 파장 정확성 |
±0.05nm |
|
1310nm 포트 패스 대역폭 |
1260nm~1360nm |
삽입 손실 @ 1% 월 |
≤ 26dB |
|
반사 손실 |
≥ 45dB |
지향성 |
≥ 45dB |
|
편광 모드 분산 |
≤ 0.1ps |
편광 의존 손실 |
≤ 0.3dB |
|
채널 분리 |
인접 ≥30dB
|
온도 |
작동 온도 -40~85°C 보관 -40~85°C |
|
순중량 |
LGX 박스: 0.5KG 2슬롯 1U 랙: 2.5KG |
치수(높이x너비x깊이) |
LGX 박스: 220*200*39mm 1U 랙 : 44*440*230mm |
참고: 커넥터와 함께 지정됨.

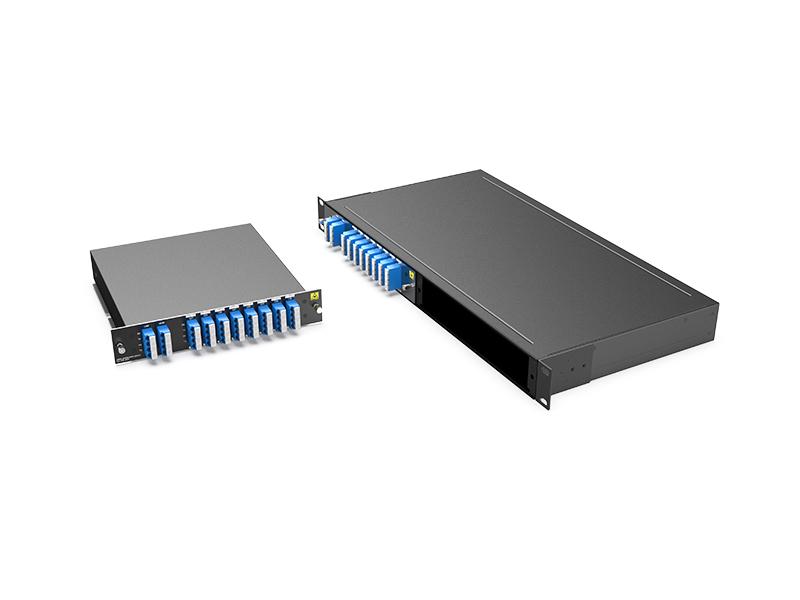

패키지 정보

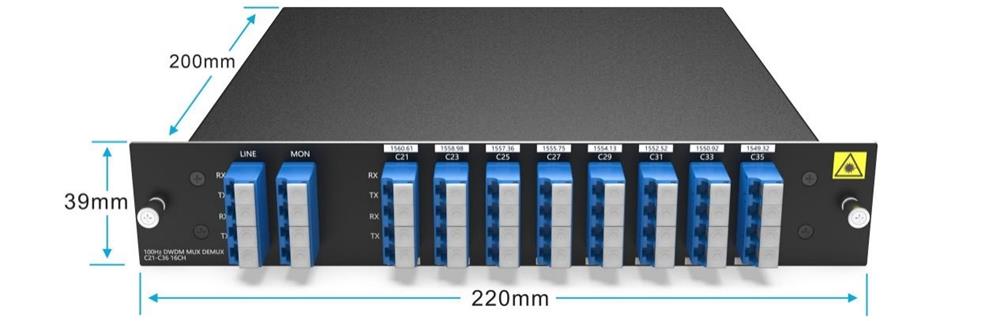

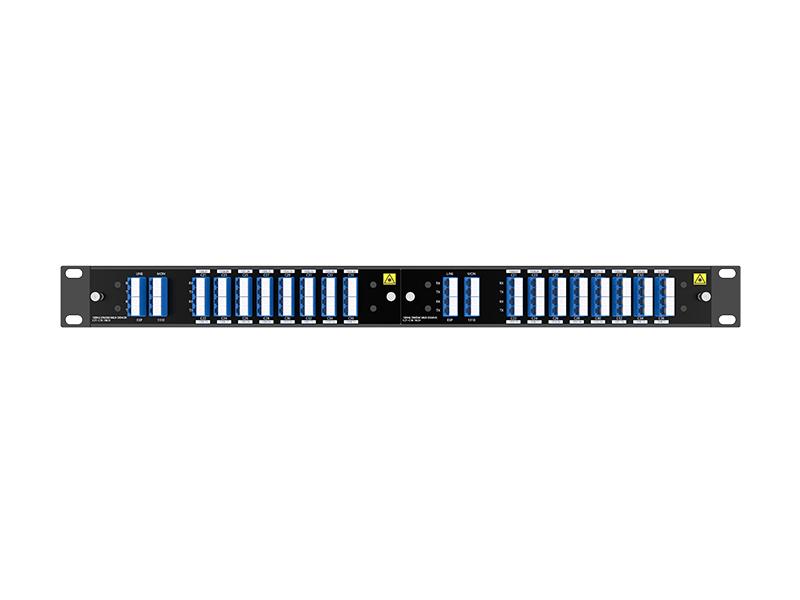

LGX BOX 플러그인 2슬롯 1U 랙

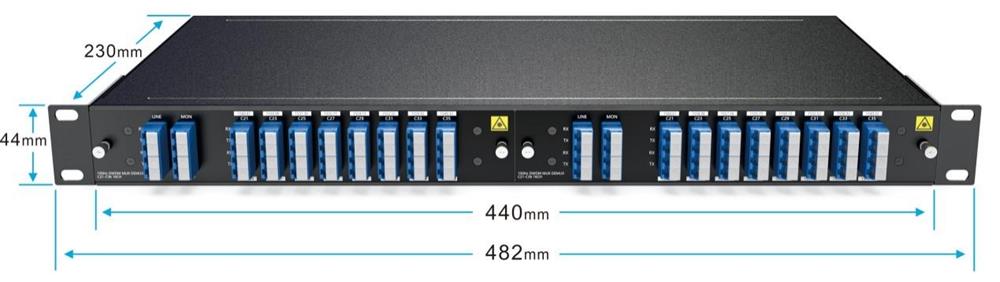

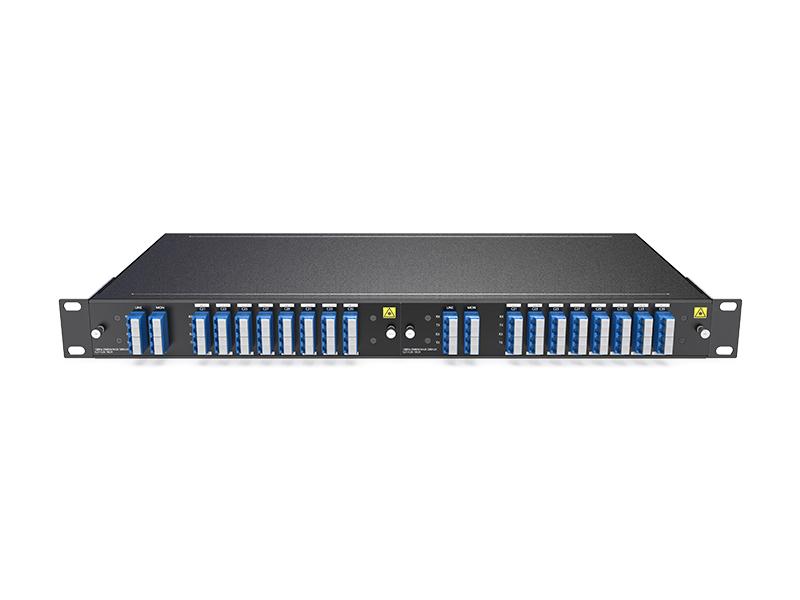

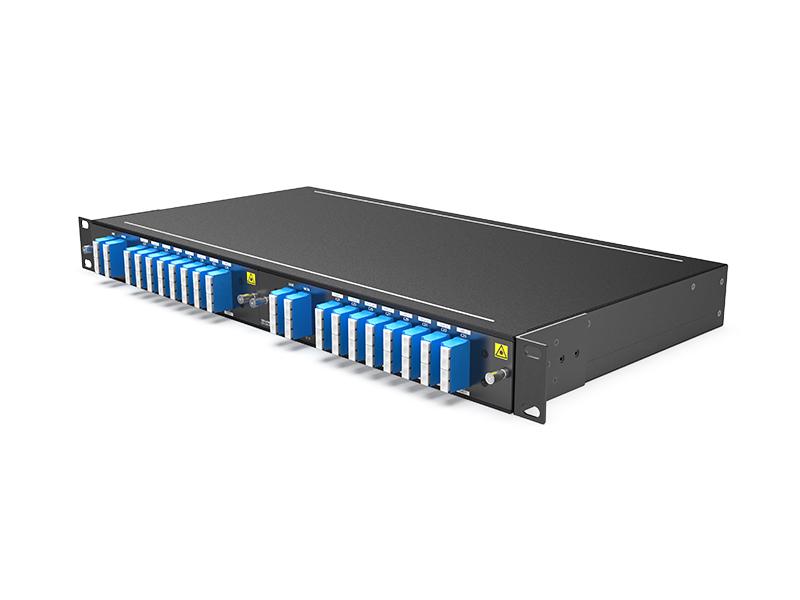

LGX BOX용 2슬롯 1U 랙
주문 정보
|
제품 번호 |
제품 설명 |
|
DMD16-LGX01-C2136-31M |
DWDM MUX DEMUX 16CH (C21-C36) 1310nm, 모니터 및 EXP 포트, 듀얼 파이버, LC/UPC, 플러그인 LGX 박스 220*200*39mm |
|
1U02-2LGX |
플러그인 LGX 박스용 슬롯 2개가 있는 19인치 1U 랙, 440*230*44mm |
참고: 맞춤형 디자인을 지원하므로 이메일로 문의해 주시기 바랍니다.
