WDM에서 C-band와 L-band의 구분

Dec 03, 2024

WDM에서 C밴드와 L밴드 구분

(Fiberwdm 판권 소유)

주요어: WDM, C-band, L-band, O-band

광통신에서는 1260~1620nm의 파장이 광섬유 전송에 가장 적합합니다.

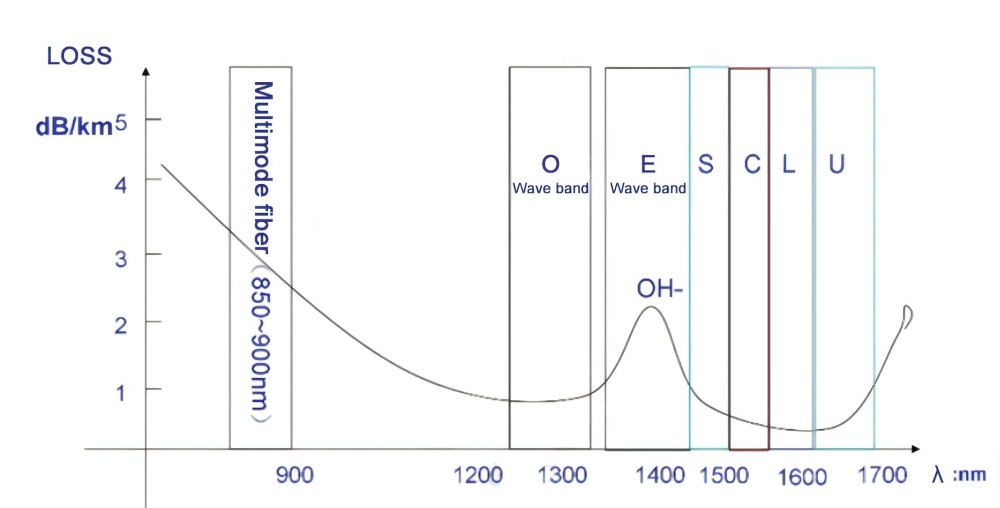

ITU-T는 1260nm 이상의 주파수 대역을 O, E, S, C, L 및 U 대역으로 나눕니다

WDM 파장 분할 다중화 대역 유형:

O-밴드: O-밴드는 1260-1360 nm입니다. O-band에서는 분산으로 인한 신호 왜곡이 최소화됩니다.

E-밴드: E-밴드(확장 파장 대역)1360-1460 nm). E밴드는 O밴드의 확장으로 주로 사용되나 응용분야는 적다.

S-band: S-band (Short-wavelength Band), 단파대: 1460-1530 nm, O-band보다 손실이 적고, S-band는 PON(Passive Optical Network) 시스템으로 사용됩니다.

C-밴드: C-밴드(기존 밴드)의 범위는 1530nm ~ 1565nm입니다. 광섬유는 C-band에서 가장 낮은 손실을 나타내며 장거리 전송 시스템에서 더 큰 이점을 가지며 WDM 및 EDFA와 결합된 많은 대도시, 장거리, 초장거리 및 해저 광 전송 시스템에 일반적으로 사용됩니다. 기술.

L-대역: L-대역(장파장 대역), 1565-1625nm는 두 번째로 낮은 손실 파장 대역으로, C-대역이 대역폭 요구 사항을 충족하기에 충분하지 않을 때 자주 사용됩니다. DWDM 시스템은 L밴드까지 확장된다.

C-band와 L-band의 두 가지 전송 창은 전송 감쇠 손실이 가장 작으므로 DWDM 시스템의 신호광은 일반적으로 C-band와 L-band에서 선택됩니다.

O-밴드부터 L-밴드까지, 두 개의 다른 밴드, 즉 850 nm 밴드와 U 밴드(초장대 밴드: 1625-1675 nm)가 있습니다. 850nm 대역은 VCsel(수직 공동 표면 방출 레이저)을 통합하는 다중 모드 광섬유 통신 시스템의 주요 파장입니다. U-band는 주로 네트워크 모니터링에 사용됩니다.

WDM 기술은 파장 모드에 따라 CWDM과 DWDM으로 나눌 수 있습니다. ITU에서 CWDM(ITU-T G.694.2)에 대해 지정한 파장 범위는 1271~1611nm입니다. DWDM 채널은 C 밴드(1530nm-1565nm) 및 L 밴드(1570nm-1610nm) 전송 창을 사용하여 더 조밀하게 간격을 둡니다. 일반 WDM은 일반적으로 1310nm 및 1550nm 파장을 사용합니다.

Fiberwdm은 광통신 업계에서 다년간의 제조 경험을 보유하고 있으며 데이터 센터, 전력 통신, 철도 통신, 라디오 및 텔레비전 네트워크, 대도시 네트워크 및 4G/5G 네트워크 및 기타 분야에서 완전히 사용되는 WDM 제품의 독립적인 연구 개발 및 생산을 보유하고 있습니다. 시나리오, FWDM, CWDM, CCWDM, DWDM, AAWG, 초소형 WDM 및 다양한 애플리케이션 시나리오를 위한 기타 제품을 통해 최고의 제품과 서비스를 제공하고 다양한 고객의 애플리케이션 요구 사항을 충족합니다.
