DAC/AOC/AEC/ACC 케이블

(Fiberwdm 판권 소유)

주요 단어ï¼DAC, AOC, AEC, ACC

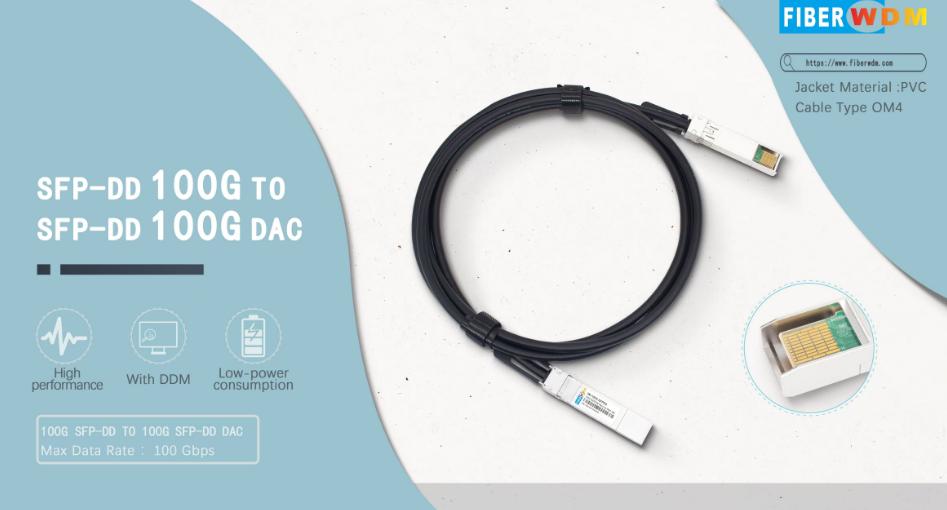

DAC 케이블:

DAC는 직접 연결 케이블이라고도 하며 구리 케이블로 구성됩니다.

DAC에는 광전 변환 모듈이 포함되어 있지 않아 가격이 저렴합니다. 데이터 센터에서 DAC 구리 케이블은 일반적으로 서버와 저장 영역 네트워크를 연결하는 데 사용됩니다. DAC 구리 케이블은 단거리 전송을 위한 최고의 솔루션이 되었습니다. 주요 애플리케이션 시나리오는 5m/10m 범위의 상호 연결에 중점을 둡니다.

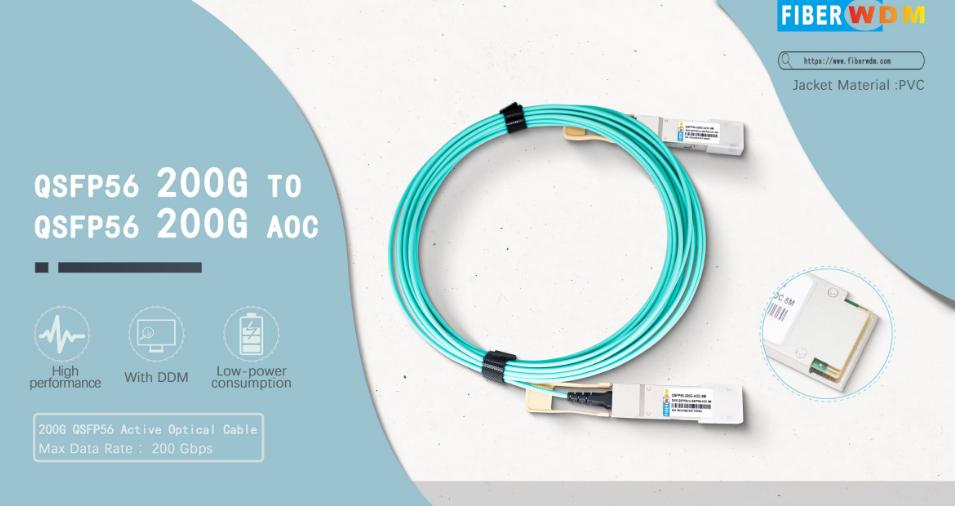

AOC 케이블:

AOC는 능동형 광케이블입니다. AOC는 양쪽 끝에 두 개의 모듈로 구성되어 있으며 중앙에는 광섬유 연결 섹션이 있습니다. 광모듈과 광케이블이 일체형으로 되어 있으며, 양쪽 끝의 광모듈에는 레이저 부품이 필요합니다.

AOC는 광 포트 오염 가능성을 제거하고 신뢰성을 향상시킵니다. 광학 부품 수를 줄이고 DDM(디지털 진단 모니터링) 기능을 제거하여 비용을 절감합니다.

AOC의 장점: 높은 전송 속도, 장거리, 낮은 전력 소비, 가볍고 사용하기 쉽고 전자기 간섭이 없습니다. 이러한 이점은 DAC 구리 케이블의 거리 제한을 극복한 광 전송의 채택을 통해 달성됩니다.

AOC 활성 케이블은 IDC 데이터 센터, HPC 고성능 컴퓨팅 및 InfiniBand 스위치 상호 연결에 이상적입니다.

AEC 및 ACC 케이블

데이터 센터 속도와 대역폭이 증가함에 따라 DAC의 전송 거리가 제한됩니다. 400G에서 800G로 전환하는 동안 DAC 전송 거리가 3미터에서 2미터로 단축됩니다. 전송 거리, 전력 소모, 전송 성능의 문제를 극복하기 위해 AEC 및 ACC 액티브 케이블이 도입되었습니다.

액티브 전기 케이블

AEC 활성 케이블은 Tx 및 Rx 단자를 증폭 및 균등화할 뿐만 아니라 Rx 단자의 신호 형태를 바꾸는 Retimer 칩 아키텍처를 활용합니다.

AEC 액티브 케이블은 100G, 200G, 400G, 800G의 전송 속도를 지원하며 QSFP56, QSFP112, OSFP, QSFP-DD를 포함한 패키지 유형, 현재 최대 10m의 최장 전송 거리, 순방향 오류 정정(FEC) 기능 및 케이블을 갖추고 있습니다. 리타이밍 기능. 매우 낮은 비트 오류율로 완전한 균형 잡힌 신호를 보장합니다. 패시브 구리 DAC의 전송 거리는 단일 채널 25G NRZ 속도 조건으로 제한되며 최대 적용 범위는 5미터입니다. AEC 활성 케이블은 전력 소비가 적고 비용이 저렴하다는 장점이 있습니다. DAC보다 작은 볼륨; AEC 활성 케이블은 주로 ToR 및 서버 연결에 사용됩니다. 유용성 측면에서 AEC와 AOC는 상대적으로 유사하며 둘 다 활성 칩이 내장되어 있고 상대적으로 지능적이므로 사용 방법이 가깝습니다. DAC는 단지 구리선이므로 비교할 수 없습니다. AEC와 AOC는 완전한 신호 수신을 위해 신호 처리를 수행할 수 있으므로 외부 조건에 민감하지 않습니다. DAC에는 신호 처리 기능이 없습니다. 800G 시대가 되면 AEC의 전력 소비는 단일 모드 광 모듈의 1/3에 불과합니다.

액티브 구리 케이블

AACC 활성 구리선은 Redriver 칩 아키텍처를 활용하고 CTLE 균등화를 사용하여 Rx ​​끝의 이득을 조정하므로 전송 거리가 수 미터로 확장됩니다. 액티브 광케이블 AOC 및 광 모듈과 비교하여 ACC 액티브 구리 케이블은 저렴한 비용, 낮은 전력 소비, 작은 온도 변화 및 투명한 프로토콜이라는 장점을 갖고 있어 대규모 데이터 센터의 에너지 절약 및 비용 제어 요구를 충족할 수 있습니다.

DAC/ACC/AEC는 광전변환이 필요하지 않기 때문에 AOC보다 비용면에서 더 유리합니다. ACC 및 AEC 솔루션은 구리 케이블 커넥터의 적용 가능한 거리를 확장합니다. AEC 방식은 ACC 방식보다 대역폭이 높고 리타이머 칩 구조를 사용하며 수신단에서 신호를 형성하는 기능을 가지고 있습니다. 신호 증폭기로 인해 능동 ACC 및 AEC의 전송 거리가 수동 DAC보다 깁니다. ACC는 Redriver 칩 아키텍처를 사용하여 CTLE 균등화를 통해 Rx 끝의 게인을 조정합니다. 이는 아날로그 신호를 증폭하는 활성 케이블과 비슷합니다. AEC는 Tx 및 Rx 단자를 증폭 및 균등화할 수 있을 뿐만 아니라 Rx 단자의 신호를 재구성할 수 있는 리타이머 칩 아키텍처를 사용합니다
