본 제품은 100m 광통신용으로 설계된 800Gb/s OSFP 2xSR4 광 모듈입니다. 이 모듈은 8개의 100Gb/s(PAM4) 전기 입력 데이터를 8개의 병렬 광 신호로 변환하며, 각 채널은 100Gb/s로 작동하여 총 800Gb/s의 데이터 전송 속도를 제공합니다.
수신기 측에서 모듈은 각 채널당 100Gb/s의 병렬 광 신호 8개 채널을 800Gb/s의 총 데이터 속도로 변환하여 8개 채널의 100Gb/s(PAM4) 전기 출력 데이터로 변환합니다.
듀얼 MPO-12 커넥터가 있는 광섬유 케이블을 OSFP 800G SR8 모듈 리셉터클에 연결할 수 있습니다. 최대 100m 광섬유 전송을 지원하려면 호스트 FEC가 필요합니다.

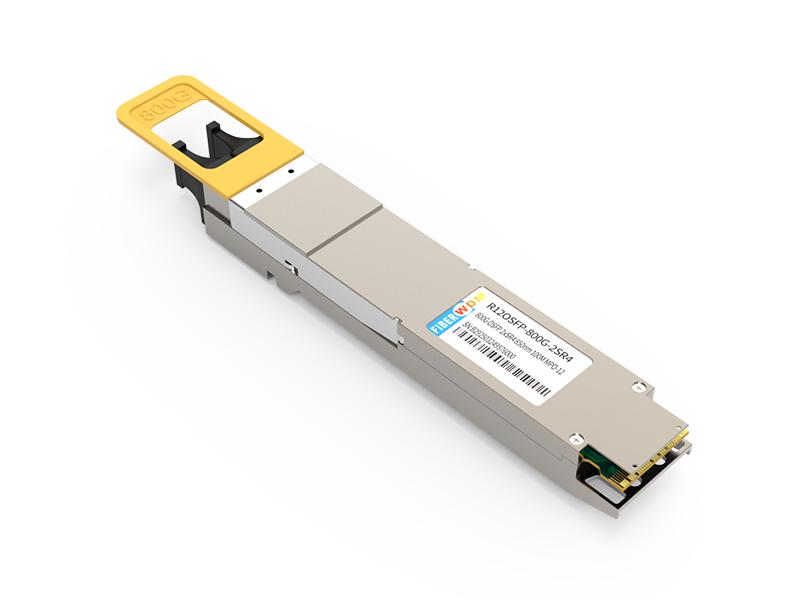

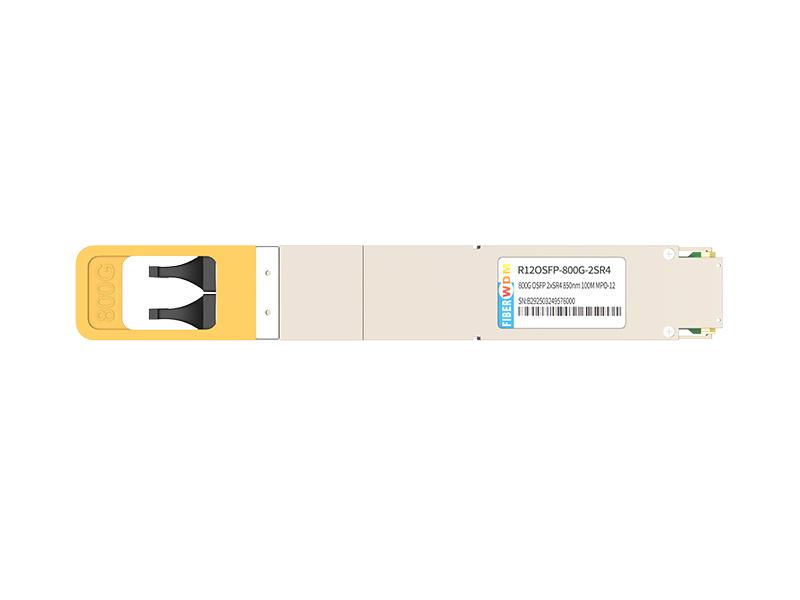

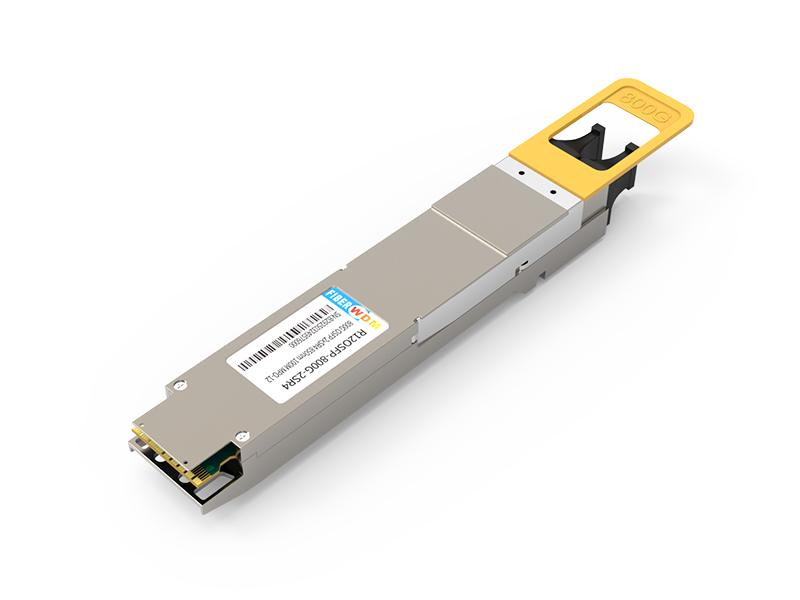

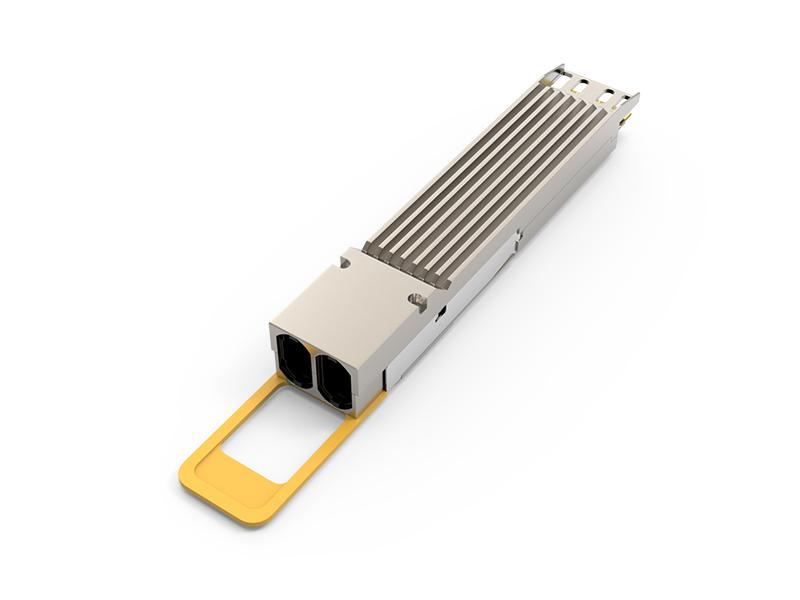

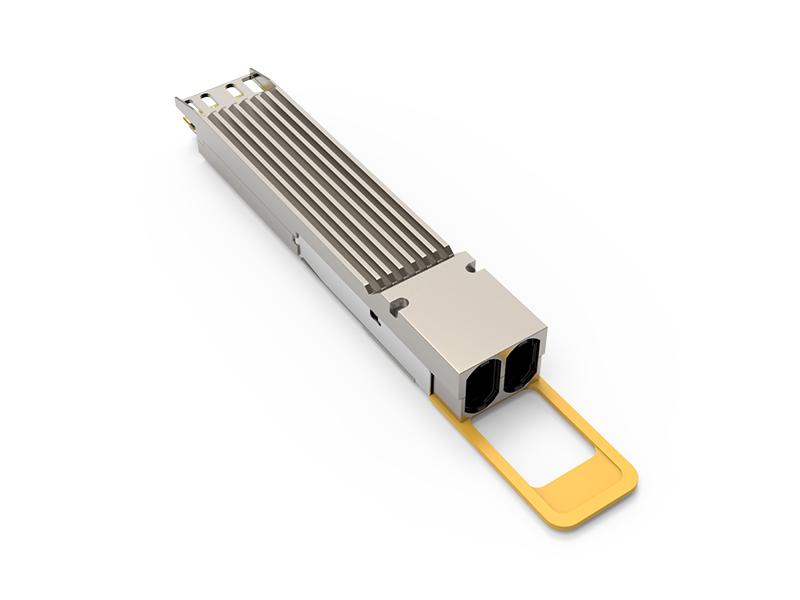

800G OSFP 2xSR4 850nm 100M MPO-12 광 트랜시버
R12OSFP-800G-2SR4
특징
표준
응용 프로그램
절대 최대 정격
| 매개변수 | 상징 | 민 | 맥스 | 단위 |
| 보관 온도 범위 | 티에스티지 | -40 | +85 | 섭씨 |
| 공급 전압 | 비씨씨 | 0 | 4 | 다섯 |
| 상대 습도 | RH | 5%에서 85%까지 | ||
| - | - | 비응축 | ||
작동 조건
| 매개변수 | 상징 | 민 | 맥스 | 단위 |
| 케이스 온도 - 작동 | 티케이스 | 0 | 70 | 섭씨 |
| 공급 전압 | 비씨씨 | 3.135 | 3.465 | 다섯 |
| 전력 소비 | PDISS | - | 14 | 여 |
| 사전 FEC 비트 오류율 | - | - | 2.4x10-4 | - |
| OM3를 통한 링크 거리 | - | 0.5 | 60 | 중 |
| OM4를 통한 링크 거리 | - | 0.5 | 100 | 중 |
송신기 광학 사양
| 송신기 매개변수 | 민 | 전형적인 | 맥스 | 단위 |
| 차선별 신호율 | 53.125±100ppm |
GBd |
||
| 차선 파장 범위 | - | 850 | - | nm |
| RMS 스펙트럼 폭 | - | 0.6 | nm | |
| 변조 형식 | PAM4 | |||
| 레인당 평균 광 전력 | -4.6 | 4 | 데시엠 | |
| 외부 광 변조 진폭(OMAouter), 각 레인 TDECQ<=1.8dB의 경우 1.8
|
-2.6 - |
3.5 |
|
데시엠 |
| 외부 광 변조 진폭(OMAouter), 각 레인 TECQ<=1.8dB의 경우 1.8
|
-2.6 - |
3.5 |
|
데시엠 |
| PAM4용 송신기 및 분산 아이 클로저, 각 레인 | - | - | 4.4 | 데시벨 |
| PAM4(TECQ)용 송신기 아이 클로저, 각 레인 | - | - | 4.4 | 데시벨 |
| 멸종 비율 | 2.5 | - | 데시벨 | |
| 송신기 편차, 각 레인 | - | - | 2 | 데시벨 |
| 각 레인의 송신기 전환 시간 | - | - | 17 | 추신 |
| TX Off 상태에서 레인당 평균 발사 전력 | - | - | -30 | 데시엠 |
| 상대 강도 소음 12(OMA) | - | - | -131 | 데시벨/헤르츠 |
| 광 반사 손실 허용 오차 | - | - | 12 | 데시벨 |
| 둘러싸인 플럭스 | 19um에서 >=86% 4.5um에서 <=30% |
데시벨 | ||
수신기 광학 사양
| 수신기 매개변수 | 민 | 전형적인 | 맥스 | 단위 |
|
차선별 신호율 |
53.125±100ppm |
GBd |
||
|
차선 파장 범위 |
- | 850 | - |
nm |
| 변조 형식 | PAM4 | |||
|
손상 임계값 |
5 | - | - |
데시엠 |
|
각 레인의 평균 수신 전력 |
-6.4 | - | 4 |
데시엠 |
|
각 레인의 수신기 전력(OMA) |
- | - | 3.5 |
데시엠 |
|
각 레인의 수신기 감도(OMAouter) |
- | - |
-4.6 |
데시엠 |
|
수신기 반사율 |
- | - | -12 |
데시벨 |
|
스트레스 수신 감도(OMAouter), 각각 |
- | - | 2 |
데시엠 |
| 스트레스 수신자 민감도에 대한 스트레스 조건 | ||||
|
PAM4(SECQ)에 대한 스트레스 눈 감김, 테스트 중인 차선 |
- | 4.4 | - |
데시벨 |
|
각 공격자 레인의 OMAouter |
- | 3.5 | - |
데시엠 |
신호 손실(LOS)에 대한 수신기 임계값
|
매개변수 |
민 |
전형적인 |
맥스 |
단위 |
|
RX_LOS_Assert 최소/최대 |
-15.0 |
- | - |
데시엠 |
|
RX_LOS_De-Assert 최소/최대 |
- | - | -8.9 |
데시엠 |
|
RX_LOS_히스테리시스 |
- | 1.5 | - |
데시벨 |
디지털 진단 모니터링 사양
|
매개변수 |
단위 |
사양 |
| 온도 모니터 절대 오차 | 섭씨 |
± 3 |
|
공급 전압 모니터 절대 오차 |
% |
± 5 |
|
I_bias 모니터 절대 오차 |
% |
± 10 |
|
수신 전력(Rx) 모니터 절대 오차 |
데시벨 |
± 3.0 |
|
송신 전력(Tx) 모니터 절대 오차 |
데시벨 |
± 3.0 |
저속 전기 신호
| 매개변수 | 상징 | 민 | 맥스 | 단위 | 상태 |
|
SCL과 SDA |
권 |
0 | 0.4 | 다섯 |
IOL(max)=고속 모드의 경우 3.0mA, 고속 모드 플러스의 경우 20mA |
|
VOH |
Vcc-0.5 |
Vcc+0.3 |
다섯 | ||
|
SCL과 SDA |
빌 |
-0.3 |
Vcc*0.3 |
다섯 | - |
|
VIH |
Vcc*0.7 |
Vcc +0.5 |
다섯 | - | |
|
SCL 및 SDA I/O 핀의 정전 용량 |
시 | - | 14 |
피에프 |
- |
|
SCL 및 SDA에 대한 총 버스 용량 부하 |
씨비 | - | 100 |
피에프 |
3.0kΩ 풀업 저항, 최대 |
| - | - | 200 |
피에프 |
1.6kΩ 풀업 저항, 최대 |
|
|
LPMode/TxDis, Reset 및 ModeSeIL |
빌 |
-0.3 | 0.8 | 다섯 |
|Iin| |
|
VIH |
2 |
Vcc + 0.3 |
다섯 | ||
|
내측/좌측 시야 |
권 |
0 | 0.4 | 다섯 |
IOL=2.0mA |
|
VOH |
VCC - 0.5 |
VCC + 0.3 |
다섯 |
호스트 Vcc에 10k옴 풀업 |
|
|
모드프르슬 |
권 |
0 | 0.4 | % |
IOL=2.0mA |
|
VOH |
- | - | 데시벨 |
ModPrsL은 모듈의 GND에 대한 단락으로 구현될 수 있습니다. |
고속 전기 신호
|
매개변수 |
민 |
전형적인 |
맥스 |
단위 |
|
TP4에서의 수신기 전기 출력 특성 |
||||
|
차선당 신호 전송률 |
- |
53.125 |
- |
GBd |
|
AC 공통 모드 출력 전압(RMS) |
- | - | 17.5 | 엠비 |
|
차동 피크-피크 출력 전압 |
- | - | 900 |
엠비 |
|
근단 ESMW(눈 대칭 마스크 폭) |
- | 미정 | - | 사용자 인터페이스 |
|
근단 눈높이, 차이 |
24 | - | - | 엠비 |
|
근단 수직 눈 폐쇄 |
- | - | 7.5 |
데시벨 |
|
Far-end ESMW(눈 대칭 마스크 폭) |
- | 미정 | - | 사용자 인터페이스 |
|
원거리 눈높이, 차동 |
24 | - | - | 엠비 |
|
원거리 수직 눈 폐쇄 |
- | - | 7.5 |
데시벨 |
|
원거리 프리커서 ISI 비율 |
- | 미정 | - | % |
|
공통모드에서 차동모드로의 변환 반사 손실 |
802.3ck 120G-1 |
데시벨 |
||
|
유효 반사 손실 |
미정 | - | - |
데시벨 |
|
차등 종단 불일치 |
- | - | 10 | % |
|
전환 시간(최소, 20%~80%) |
- | 미정 | - | 추신 |
|
DC 공통 모드 전압 |
-350 | - | - | 엠비 |
|
TP1의 송신기 전기 입력 특성 |
||||
|
차선당 신호 전송률 |
- |
53.125 |
- |
GBd |
|
차동 pk-pk 입력 전압 허용 오차 |
900 | 2850 | 엠비 | |
|
공통모드에서 차동 반사 손실로 |
802.3ck 방정식(120G-1) |
- | - | - |
|
유효 반사 손실 |
미정 | - | - | - |
|
차등 종단 불일치 |
- | - | 10 | - |
|
모듈 스트레스 입력 테스트 |
120G.3.4.1을 참조하세요 |
% |
||
|
단일 종단 전압 허용 범위 |
-0.4 |
- | 3.3 | 다섯 |
|
DC 공통 모드 전압 |
-350 |
- | 2850 | 엠비 |
모듈 블록 다이어그램
그림 1. 모듈 블록 다이어그램
OSFP800 800G 2xSR4

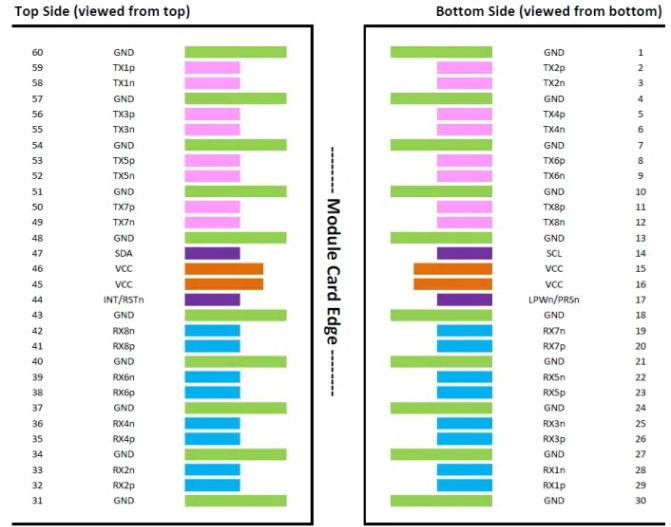

그림 2. OSFP800 800G 접점 할당

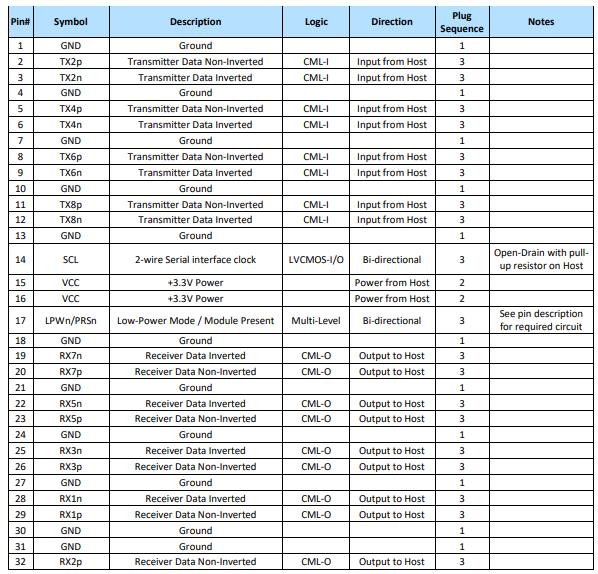

모듈 접점 정의
광 인터페이스

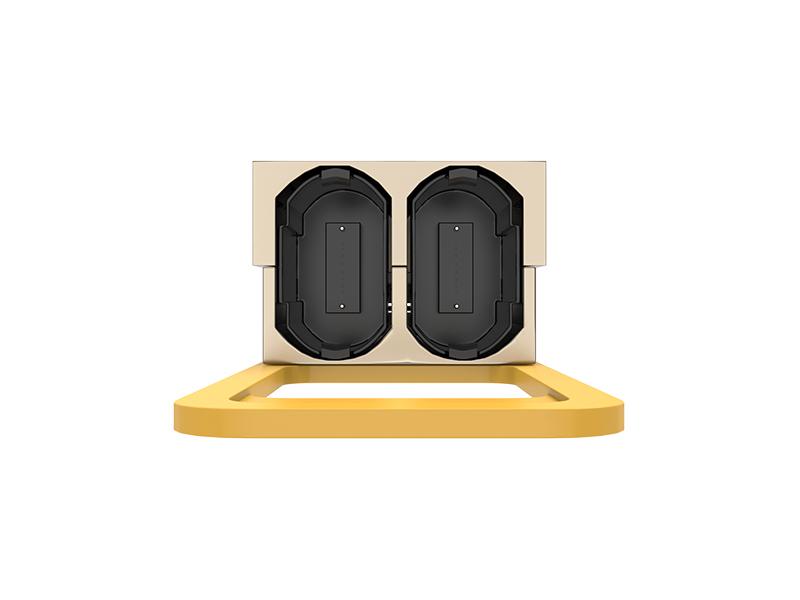

OSFP800 2xSR4용 듀얼 MPO-12 커넥터.

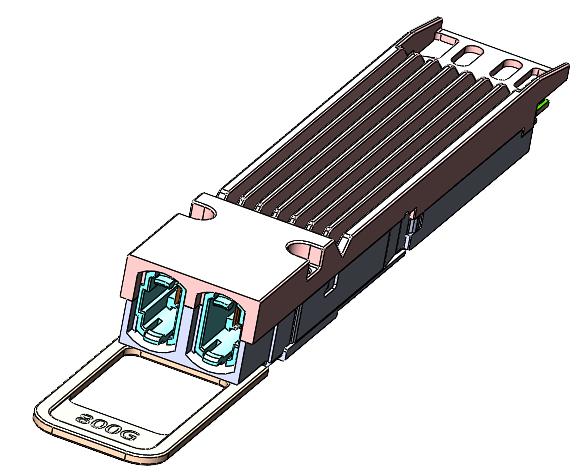

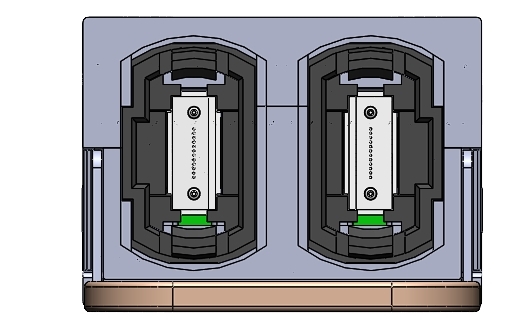

그림 3. 광학 레인 할당
기계적 사양

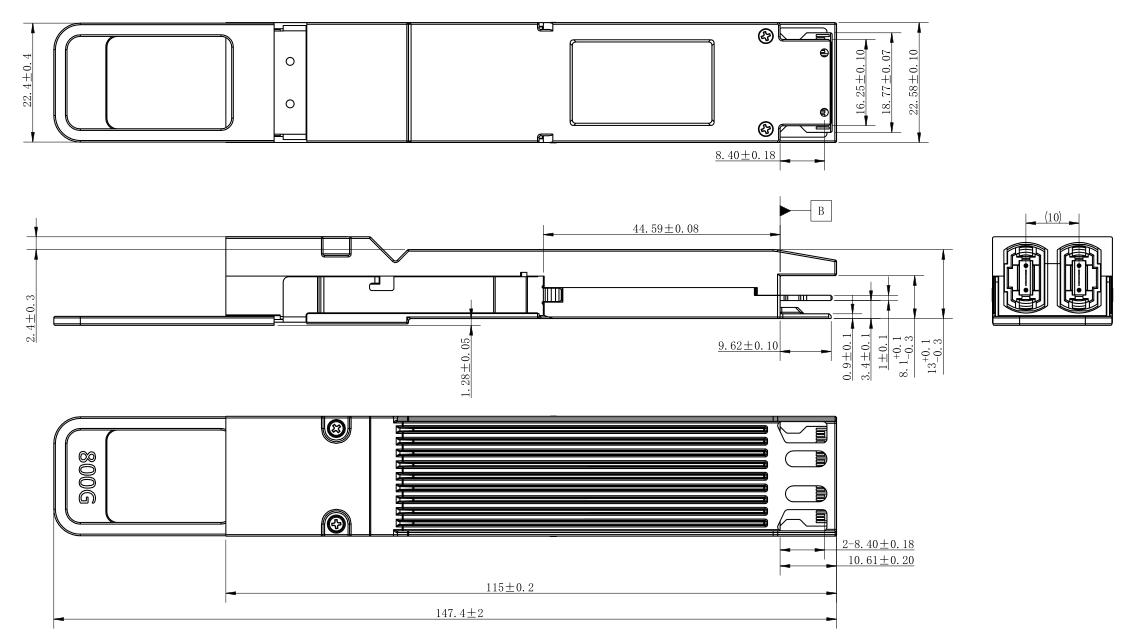

그림 4. 기계적 치수
주문 정보
|
부품 번호 |
설명 |
|
R12OSFP-800G-2SR4 |
OSFP800 800G 2xSR4 광 트랜시버 |
