150GHz 8채널 DWDM MUX/DEMUX는 FIBERWDM 방식으로 설계되었으며, ITU 150GHz 그리드에 따라 C38-H48(1546.917nm-1538.581nm) 파장 대역을 사용하여 C 대역의 용량을 극대화합니다.
150GHz 8채널 DWDM은 완전 수동형 DWDM 장치로, 낮은 삽입 손실(파장 포트 < 2.4dB)을 지원하며, DWDM 전송 시스템에서 800G x 8채널 비즈니스를 지원합니다.

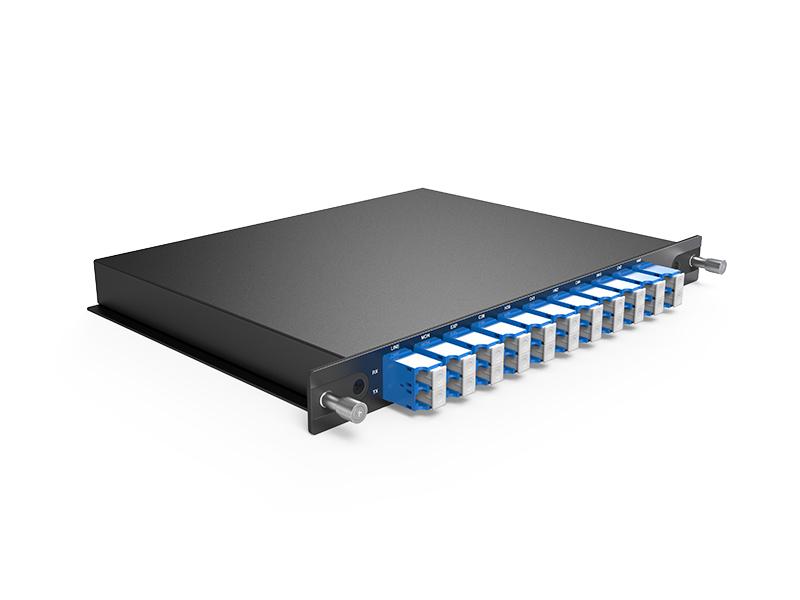

150GHz 8채널 DWDM 멀티플렉서/디멀티플렉서 C38-H48(1556.555nm-1548.115nm) (모니터 포트, LC/UPC, LGX 박스 및 4슬롯 1U 랙 포함)
150GHz 8채널 DWDM MUX/DEMUX는 FIBERWDM 방식으로 설계되었으며, ITU 150GHz 그리드에 따라 C38-H48(1546.917nm-1538.581nm) 파장 대역을 사용하여 C 대역의 용량을 극대화합니다.
150GHz 8채널 DWDM은 완전 수동형 DWDM 장치로, 낮은 삽입 손실(파장 포트 < 2.4dB)을 지원하며, DWDM 전송 시스템에서 800G x 8채널 비즈니스를 지원합니다.

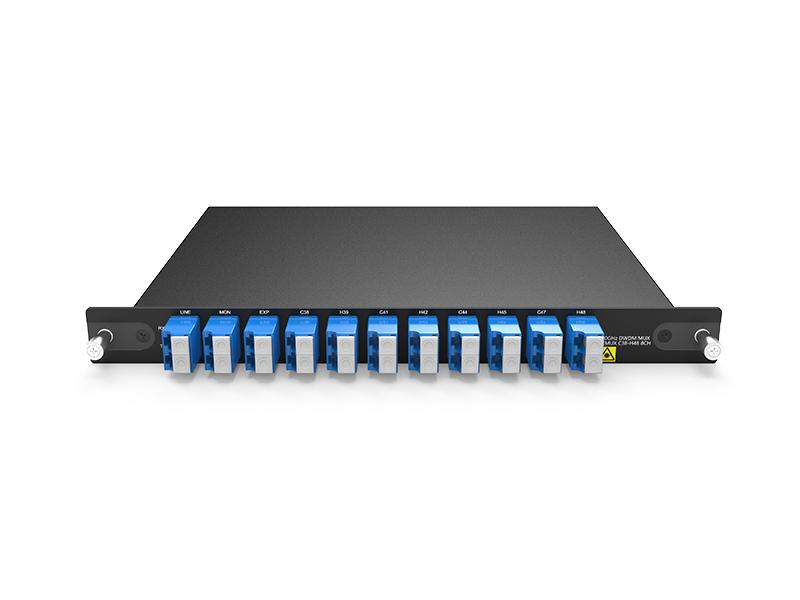

제품 패널
150GHz 8채널 DWDM 멀티플렉서/디멀티플렉서
Mon 포트는 네트워크 링크 모니터링 또는 전력 모니터링용으로, 트래픽에 영향을 주지 않고 간편하게 문제를 해결할 수 있습니다.
라인 링크

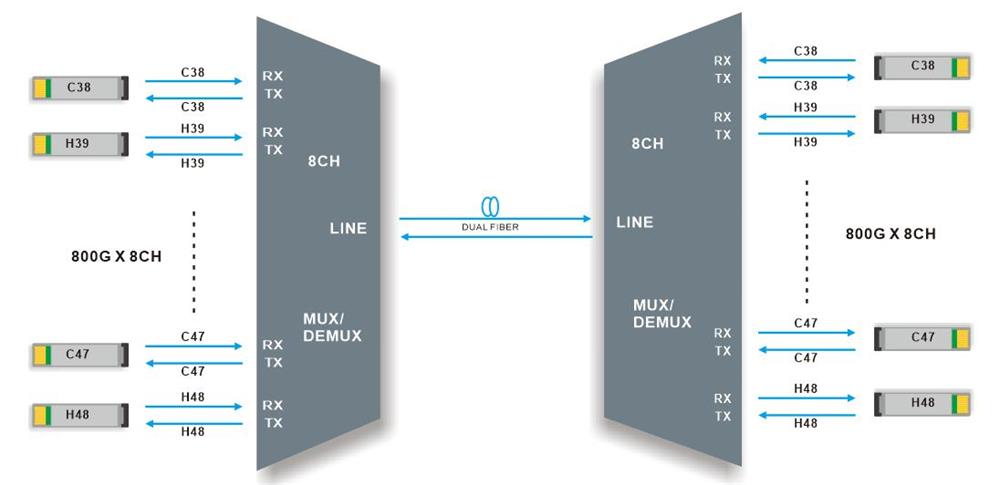

8채널 DWDM 멀티플렉서/디멀티플렉서 이중 광섬유 전송
8채널 DWDM MUX/DEMUX는 두 개의 광섬유를 통해 8개 채널의 800G 차등 전송을 지원하며, IDC 전송 시스템에서 작동합니다.
제품 사양
| 파장 | 1546.917nm-1538.581nm | 채널 간격 | 150GHz |
| 채널 통과대역 | ±0.5nm | 기술 | 티피 |
| 삽입 손실 | ≤2.4dB | 링크 손실 | ≤3.5dB |
|
중심 파장 정확도 |
±0.05nm | 총 크로스토크 | ≥5dB |
| -0.5dB 대역폭 | ≥90GHz | -3dB 대역폭 | ≥150GHz |
| 반환 손실 | ≥ 40dB | 방향성 | ≥ 40dB |
|
편광 모드 분산 |
≤ 1.0ps | 편광 의존 손실 | ≤ 0.7dB |
| 중앙 주파수에서의 채널 분리 |
인접 소음 ≥ 30dB
인접하지 않은 경우 ≥ 45dB |
온도 |
작동 온도 범위: -40°C ~ 85°C 보관 온도: -40~85°C |
| 순중량 |
LGX 박스: 0.5kg 4슬롯 1U 랙: 2.5kg |

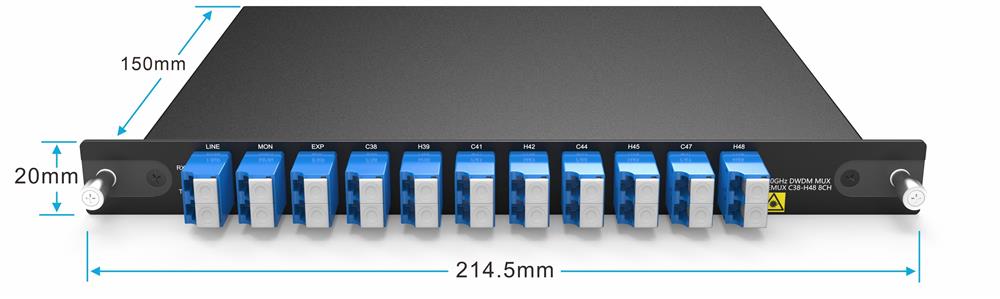

치수 |
LGX 박스: 214.5*150*20mm 1U 랙: 440*160*44mm |
참고: 커넥터가 포함된 사양입니다.
채널 플랜
패키지 정보

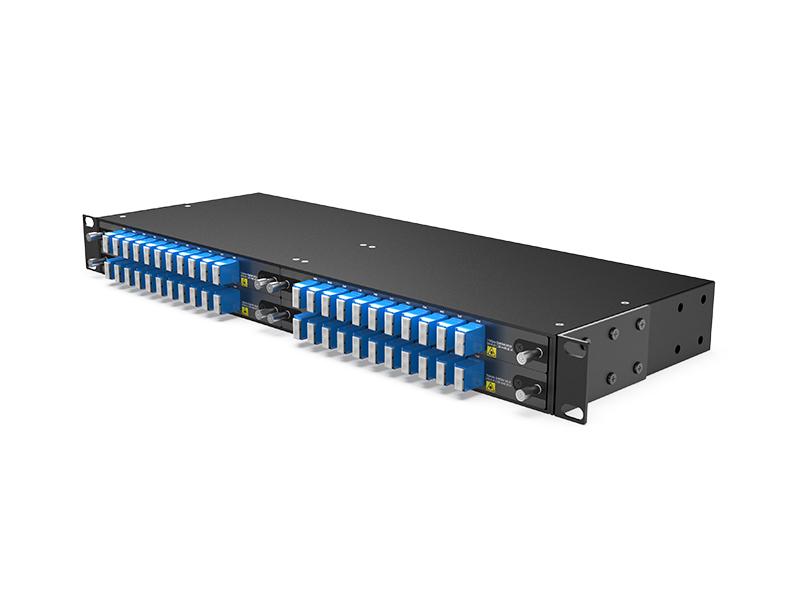

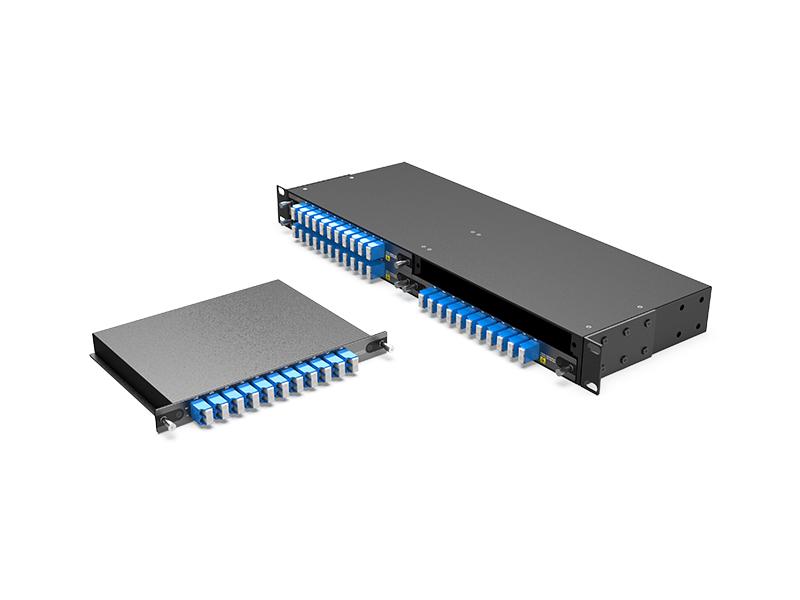

LGX BOX 플러그인 4슬롯 1U 랙

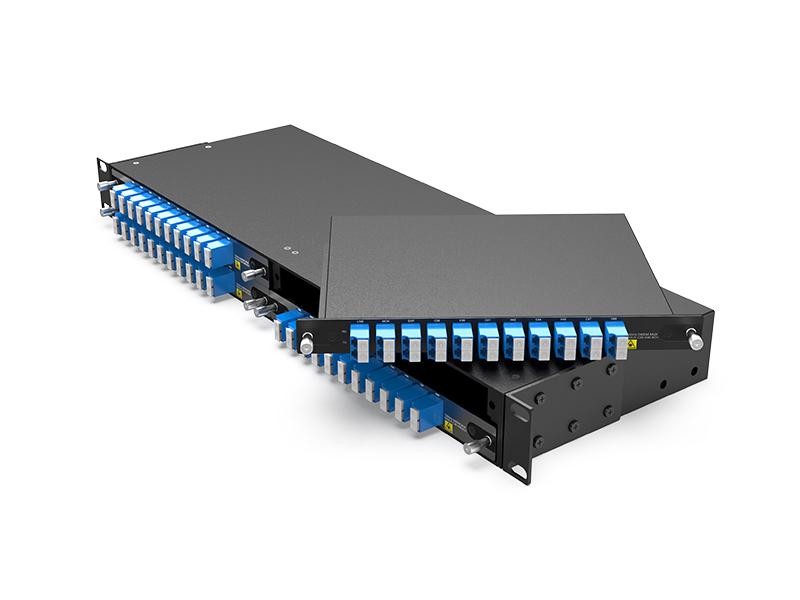

LGX BOX용 4슬롯 1U 랙
주문 정보
| 제품 번호 | 제품 설명 |
| DMD8-LGX01-150GHZ-M-C36H46 | 150GHz 8채널 DWDM 멀티플렉서/디멀티플렉서 C38-H48(1546.917nm-1538.581nm) 모니터 포트 및 LC/UPC 플러그인 LGX 박스 214.5*150*20mm |
| 1U02-4LGX | 19인치 1U 랙 (LGX 플러그인 박스용 슬롯 4개, 440*160*44mm) |
참고: 맞춤 디자인을 지원합니다. 이메일로 문의해 주세요.
