PLC 스플리터 LGX 모듈
Fiberwdm의 PLC는 독자적인 실리카 유리 도파관 공정을 기반으로 개발되었으며, 소형 패키지에 정밀하게 정렬된 광섬유 피그테일을 탑재하여 소형 폼팩터와 높은 신뢰성을 갖춘 저비용 광 분배 솔루션을 제공합니다. PLC 장치는 1260nm에서 1620nm에 이르는 넓은 파장 범위에서 -40℃에서 +85℃의 온도 범위에서 작동하며, 낮은 삽입 손실, 낮은 PDL, 높은 반사 손실 및 우수한 균일성을 제공하는 고성능 제품입니다. PLC 장치는 1*4, 1*8, 1*16 및 1*32의 표준 구성뿐만 아니라 2*8, 2*16, 2*32 및 2*64의 맞춤형 구조도 제공합니다.
제품

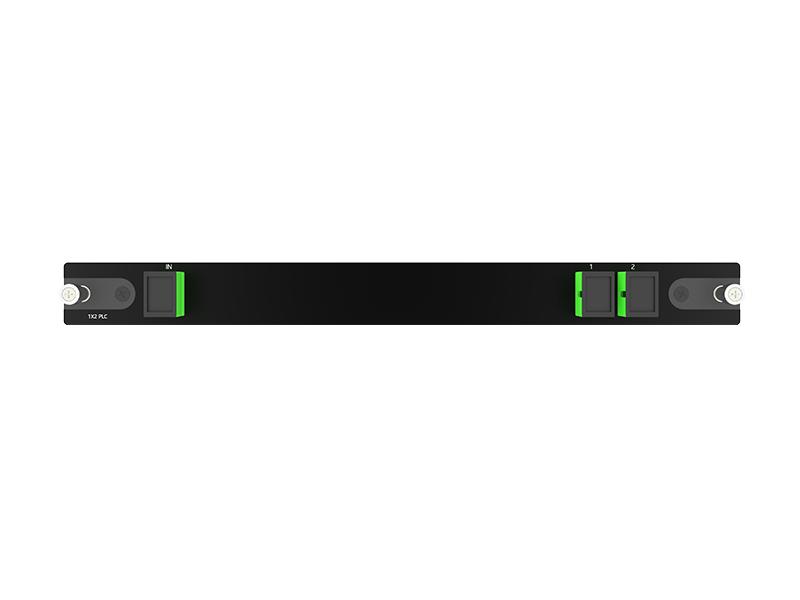

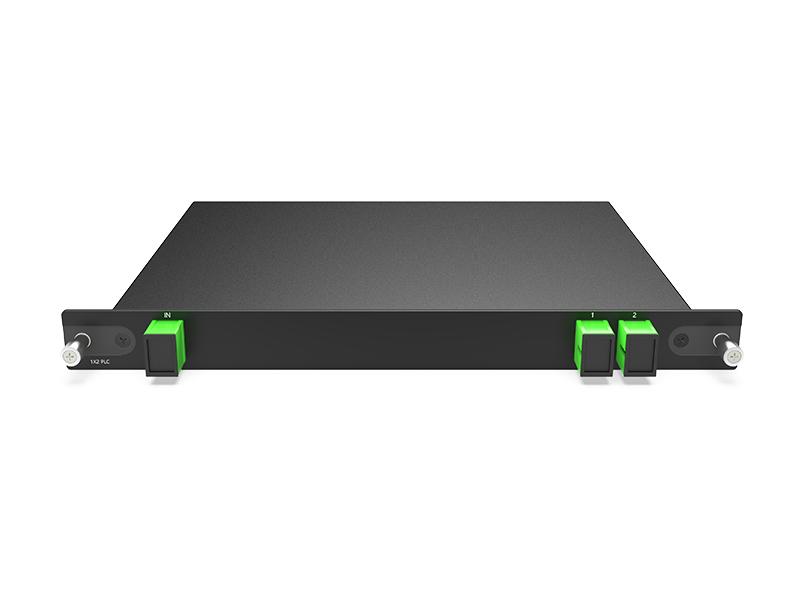

1*2 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
1*4 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
1*8 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
1*16 PLC LC/APC 플러그인 LGX 박스 215*150*20MM
2*2 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
2*4 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
2*8 PLC SC/APC 플러그인 LGX 박스 215*150*20MM
2*16 PLC LC/APC 플러그인 LGX 박스 215*150*20MM
특징:
응용 프로그램
규정 준수
1*N PLC 사양
| 포트 구성 | 1×2 | 1×4 | 1×8 | 1×16 | |
| 섬유 종류 | SMF-28e 또는 고객 지정 | ||||
| 작동 파장(nm) | 1260~1650 | ||||
| 삽입 손실 | 전형적인 | 3.7 | 6.8 | 10.0 | 13.0 |
| 맥스 | 4.0 | 7.2 | 10.5 | 13.5 | |
| 손실 균일도(dB) | 맥스 | 0.4 | 0.6 | 0.8 | 1.2 |
| 반사 손실(dB) | 민 | 50 | 50 | 50 | 50 |
| 편광 의존 손실(dB) | 맥스 | 0.2 | 0.2 | 0.3 | 0.3 |
| 지향성(dB) | 민 | 55 | 55 | 55 | 55 |
| 파장 의존 손실(dB) | 맥스 | 0.3 | 0.3 | 0.3 | 0.5 |
|
온도에 따른 손실 (-40~85°C) (dB) |
맥스 | 0.5 | 0.5 | 0.5 | 0.8 |
| 작동 온도 (°C) | -40~85 | ||||
| 보관 온도 (°C) | -40~85 | ||||
| LGX 박스 포장 크기(mm) | 215*150*20MM | ||||
| 19인치 랙 마운트 패키지(mm) | 1U, 440*160*44 | ||||
참고: 1. 광섬유 커넥터를 제외한 사양입니다.
2. 실내 온도 테스트.
2*N PLC 사양
| 포트 구성 | 2×2 | 2×4 | 2×8 | 2×16 | |
| 섬유 종류 | SMF-28e 또는 고객 지정 | ||||
| 작동 파장(nm) | 1260~1650 | ||||
| 삽입 손실 | 전형적인 | 3.8 | 7.4 | 10.8 | 14.2 |
| 맥스 | 4.2 | 7.8 | 11.2 | 14.6 | |
| 손실 균일도(dB) | 맥스 | 1.0 | 1.4 | 1.5 | 2.0 |
| 반사 손실(dB) | 민 | 50 | 50 | 50 | 50 |
| 편광 의존 손실(dB) | 맥스 | 0.2 | 0.2 | 0.4 | 0.4 |
| 지향성(dB) | 민 | 55 | 55 | 55 | 55 |
| 파장 의존 손실(dB) | 맥스 | 0.8 | 0.8 | 0.8 | 0.8 |
|
온도에 따른 손실 (-40~85°C) (dB) |
맥스 | 0.5 | 0.5 | 0.5 | 0.8 |
| 작동 온도 (°C) | -40~85 | ||||
| 보관 온도 (°C) | -40~85 | ||||
| 포장 크기(mm) | 215*150*20MM | ||||
| 19인치 랙 마운트 패키지(mm) | 1U, 440*160*44 | ||||
참고: 1. 광섬유 커넥터를 제외한 사양입니다.
2. 실내 온도 테스트.
패키지(mm)

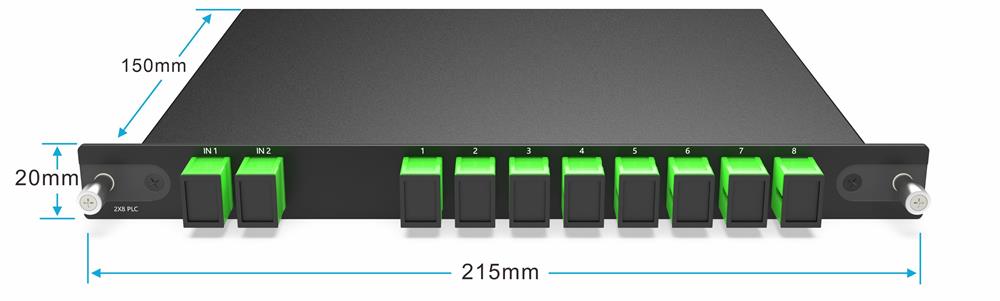

PLC 플러그인 LGX 박스 215*150*20MM

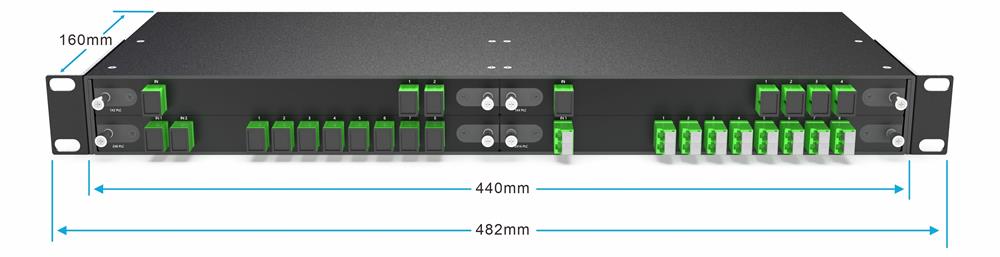

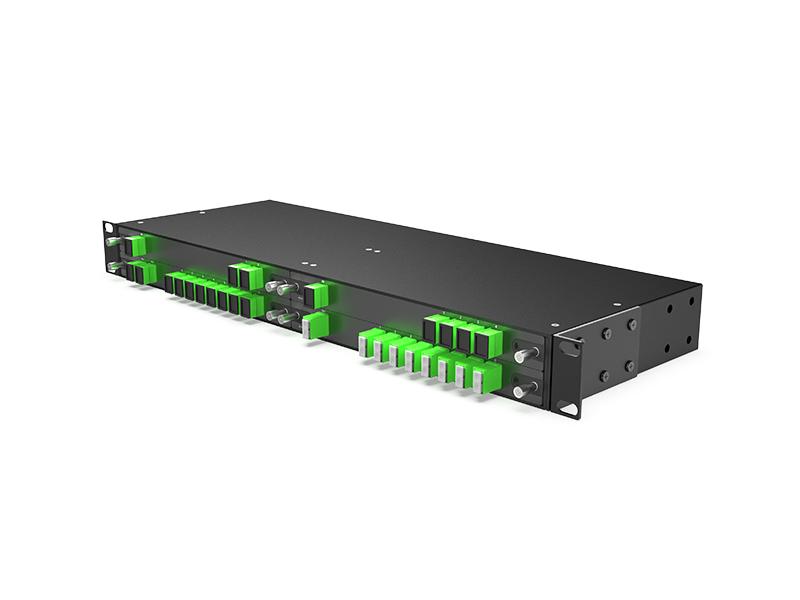

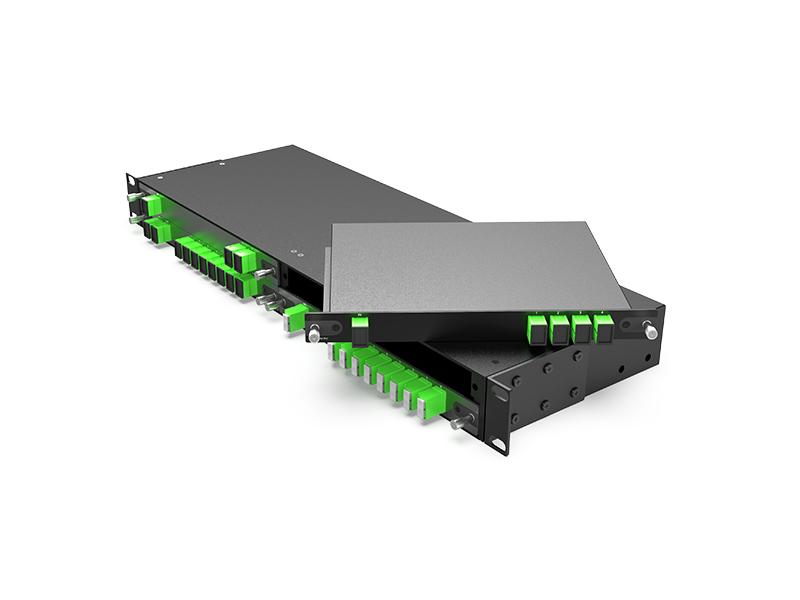

LGX BOX용 4슬롯 1U 랙
주문 정보
| 부품 번호 | 명세서 |
| 1P2-LGX02A | 1x2 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 1P4-LGX02A | 1x4 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 1P8-LGX02A | 1x8 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 1P16-LGX01A | 1x16 PLC LC/APC 플러그인 LGX 박스 215*150*20MM |
| 2P2-LGX02A | 2x2 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 2P4-LGX02A | 2x4 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 2P8-LGX02A | 2x8 PLC SC/APC 플러그인 LGX 박스 215*150*20MM |
| 2P16-LGX01A | 2x16 PLC LC/APC 플러그인 LGX 박스 215*150*20MM |
| 1U02-4LGX | 19인치 1U 랙 (LGX 플러그인 박스용 슬롯 4개, 440*160*44mm) |
