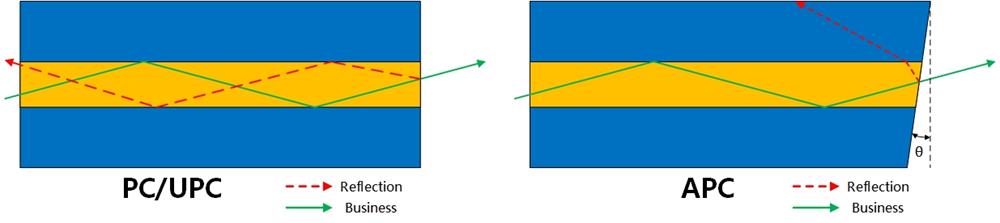

광섬유 전송 중 광 신호가 커넥터 끝면에 도달하면, 아무리 단단하게 연결되어 있어도 미량의 빛이 반사됩니다. 이 반사광이 원래 신호와 섞여 신호 왜곡, 안정성 저하, 심지어 발광 장비 손상까지 초래할 수 있습니다.
-
부적절한 신체 접촉:
각도 불일치로 인해 두 커넥터의 광섬유 코어가 정확하게 정렬되지 않아 손실이 급격히 증가합니다(0.2dB에서 1dB 이상으로 증가할 수 있음).
-
단면 손상 위험:
각도가 맞지 않게 결합하면 세라믹 페룰 단면에 불균일한 접촉 압력이 발생하여 세라믹 단면에 긁힘이나 영구적인 손상이 생길 수 있습니다.
-
성능 저하:
단기 연결조차도 반사 손실을 크게 증가시켜 시스템 성능 요구 사항을 충족하지 못하게 됩니다.
III. 기술적 특징 및 적용 시나리오

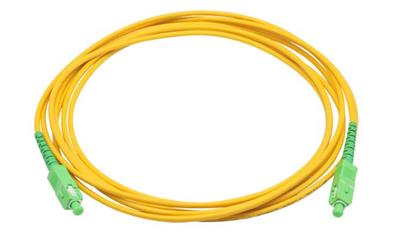

SC/APC8 및 SC/APC9 광섬유 패치 코드는 극도로 낮은 반사 손실, 강력한 간섭 방지 능력 및 안정적인 성능이라는 특징을 가지고 있어 신호 안정성이 매우 중요한 분야에서 대체 불가능한 제품입니다.
1. 일본식 전통 장비와의 연관성
SC/APC9이 표준인 지역에서 장비를 연결할 때, 예를 들어 일본 NTT와 같은 제조업체의 기존 광전송 장비 및 로컬 액세스 네트워크 장비(OLT 및 광 중계기 포함)의 경우, 원래 제품에 동일한 유형의 인터페이스가 사용되었을 수 있습니다. 이 경우, 정상적인 신호 전송을 보장하기 위해 장비 인터페이스 사양에 맞는 SC/APC9 광섬유 패치 코드를 선택해야 합니다.
2. FTTx 광섬유 액세스 네트워크
FTTB(Fiber to the Building) 또는 FTTH(Fiber to the Home) 방식 모두에서 SC/APC 광섬유 패치 코드는 낮은 반사율과 간편한 플러그 앤 플레이 기능 덕분에 통신 사업자 전산실의 OLT(광 회선 단말기)와 사용자 측의 ONU(광 네트워크 장치/광 모뎀) 연결에 널리 사용됩니다. 예를 들어, SC/APC8 광섬유 패치 코드는 광대역 액세스 프로젝트에서 표준으로 사용되며, 반사광이 광대역 신호의 업로드 및 다운로드 안정성에 미치는 영향을 최소화하고 1000Mbps 이상의 고속 네트워크 전송을 지원합니다.
3. 라디오 및 텔레비전(CATV) 및 아날로그 신호 전송 시스템
케이블TV(CATV) 및 위성TV 신호 접속을 위한 프런트엔드 컴퓨터실에서는 SC/APC 광섬유 패치 코드를 사용하여 신호 송신기, 광 분배기 및 증폭기를 연결합니다. 아날로그 신호는 반사 간섭에 매우 민감하기 때문에 APC의 낮은 반사 손실 특성은 화면의 잔상이나 고스트 현상을 효과적으로 방지할 수 있습니다. 예를 들어, 중국방송통신부(CRTV)의 지방 기간망에서는 SC/APC8 광섬유 패치 코드가 기존 PC 광섬유 패치 코드를 완전히 대체하여 4K 고화질 채널의 안정적인 방송을 보장하고 있습니다.
4. 고정밀 광섬유 시험 및 운영·유지보수
OTDR(광 시간 영역 반사계) 링크 손실 테스트, 광섬유 융착 후 손실 검증, 통신 링크 고장 진단에서 SC/APC 광섬유 패치 코드(8도 또는 9도, 장비에 맞춰 사용)는 핵심 도구입니다. 예를 들어, 광섬유 링크를 테스트할 때 SC/APC8 광섬유 패치 코드를 사용하면 반사광으로 인한 테스트 신호 간섭을 방지하고, 광케이블 단선 지점 및 비정상 손실 지점을 정확하게 찾아내어 운영 및 유지 보수 효율을 향상시킬 수 있습니다.
5. 산업 관리 및 특수 통신
-
산업 시나리오:
석유 및 전력 산업 분야의 광섬유 센싱 시스템(예: 온도 및 압력 센서)에서 SC/APC 광섬유 패치 코드는 센서와 컨트롤러를 연결하는 데 사용됩니다. 낮은 반사율 덕분에 주변 환경 간섭으로 인한 신호 오판을 방지할 수 있습니다. 예를 들어, 유전의 송유관 온도 모니터링 시스템은 SC/APC 광섬유 패치 코드를 통해 ±0.1℃의 정확도로 온도를 모니터링할 수 있습니다.
-
특별 공지:
군사 및 항공우주 분야의 단거리 광통신 링크에서,
SC/APC 광섬유 패치 코드
진동 저항성과 안정적인 접촉 특성으로 인해 장비 간 신호 전송에 사용되며, 극한 온도(-40℃~85℃)와 기계적 충격을 견딜 수 있습니다.
IV. 요약
SC/APC8 및 SC/APC9 광섬유 패치 코드는 APC 각도 기술을 통해 우수한 반사 손실 성능과 강력한 간섭 방지 기능을 구현하는 동일한 핵심 원리를 공유하며, 높은 신호 안정성이 요구되는 환경에 적합합니다. 두 제품의 핵심적인 차이점은 각도와 지역적 적합성에 있습니다. SC/APC8은 전 세계적으로 널리 사용되는 규격으로 대부분의 지역에서 사용되는 장비와 호환되는 반면, SC/APC9는 특정 환경의 장비에만 사용됩니다. 따라서 두 제품 간의 상호 운용은 금지되어 있습니다. 표준 규격을 준수하여 사용하면 광 전송 시스템의 효율적이고 안정적인 운영을 보장할 수 있습니다.
