광통신 네트워크의 급속한 발전과 데이터 트래픽의 폭발적인 증가를 배경으로, 통신 사업자와 기업들은 기존 C-밴드(1525~1565nm) DWDM 시스템의 용량 부족 문제에 자주 직면하고 있습니다. 한편으로는 기존 C-밴드 서비스에 사용되는 파장 분할 채널이 거의 포화 상태에 이르렀고, 다른 한편으로는 100G 이상의 속도를 요구하는 새로운 서비스에 대한 수요가 시급하며, 이러한 확장은 대규모 광섬유 자원 추가 없이, 심지어 기존 서비스를 중단하지 않고도 완료되어야 합니다.
O-밴드(1260~1360nm)는 특성상 C-밴드와 상보적인 파장 대역으로, 낮은 전송 손실, 우수한 분산 특성, 동일 광섬유를 통한 C-밴드 동시 전송 등의 장점을 제공합니다. 따라서 새로운 백본 광섬유 자원이 필요하지 않아 기존 C-밴드 WDM 시스템을 기반으로 한 O-밴드 확장 솔루션은 저비용 고효율 확장에 적합한 선택입니다. 본 논문에서는 두 가지 대표적인 엔지니어링 확장 연결 방식을 결합하여 기존 C-밴드 WDM 시스템(독립형 1310nm 포트 유무에 관계없이)에서 O-밴드 서비스를 확장하는 토폴로지 구성, 핵심 기술 및 솔루션 특성을 자세히 설명하고, 실제 네트워크 확장에 대한 기술적 참고 자료를 제공합니다. (이하 시나리오에서는 이중 광섬유 서비스를 예시로 사용합니다.)
확장 전제 조건
-
해당 링크에는 EDFA가 배포되지 않았습니다.
-
링크 거리 ≤ 40km
-
확장 채널 ≤ 16채널(듀얼 파이버 시스템) 또는 8채널(싱글 파이버 시스템)
(
파이버WDM

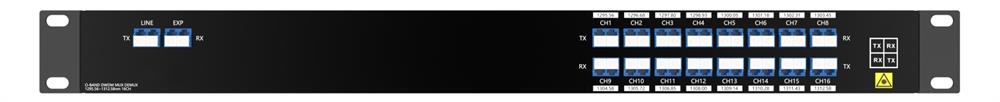

O-밴드 16채널 멀티플렉서/디멀티플렉서(EXP 포트 포함)
시나리오 1: 독립형 1310nm 포트를 사용하여 C-밴드 WDM에서 O-밴드 서비스 확장
위상 구조 및 기술 원리

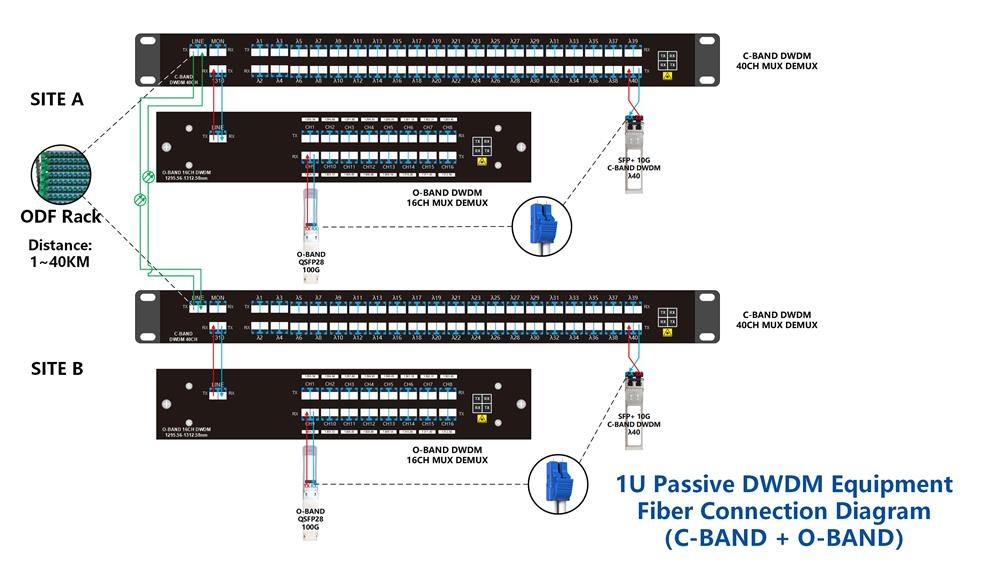

이 시나리오는 독립적인 1310nm 포트(1310±50nm)가 할당된 기존 C-밴드 WDM 장비(예: 40채널 DWDM MUX/DEMUX)에 적용됩니다. O-밴드 장비(예: 16채널 O-밴드 DWDM MUX/DEMUX)는 이 포트를 이용하여 신속하게 도킹할 수 있으며, 연결 방식은 위 그림과 같습니다.
-
배포 연결:
각 종단 사이트에 O-밴드 WDM 장치 1대를 설치합니다. 이 장치는 기존 C-밴드 WDM 장치와 동일한 랙에 설치되어 장비실 공간을 절약할 수 있습니다. O-밴드 WDM 장치의 LINE 포트와 C-밴드 WDM 장치의 1310nm 포트를 듀얼 코어 광섬유를 통해 직접 연결하므로, 추가적인 다중화/역다중화 구성 요소나 기존 C-밴드 장비와의 상호 작용, 서비스 중단 없이 신속한 구축이 가능합니다.
-
서비스 접근 권한:
QSFP28 100G O-밴드 트랜시버를 O-밴드 WDM 장치의 해당 채널 포트와 동일한 파장으로 연결하여 원활한 네트워크 용량 업그레이드를 구현하십시오.
-
핵심 기술:
1310nm 포트는 O-밴드 서비스를 기본적으로 지원하여 추가적인 광-전기 변환 없이 원활한 확장이 가능하고 기존 투자를 보호합니다. 1~40km 이내에서 중계기 없이 전송이 가능하여 캠퍼스 네트워크와 같은 중단거리 환경에 적합합니다. C-밴드와 O-밴드 서비스는 서로 다른 파장 대역으로 물리적으로 분리되어 상호 간섭이 없으므로 서비스 안정성을 보장합니다.
-
솔루션 특징:
뛰어난 호환성, 강력한 기존 시스템 활용성, 안정적인 전송, 효율적인 구축, 저렴한 비용, 그리고 서비스 중단 없음.

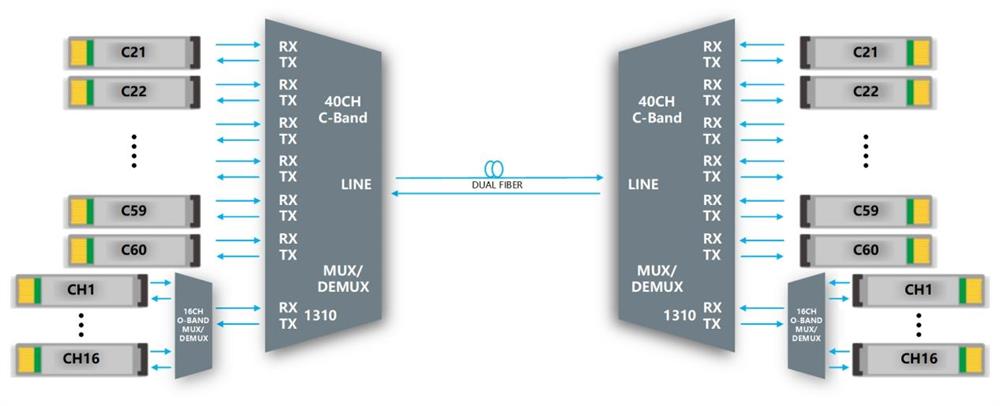

(듀얼 파이버 적용 다이어그램, 확장을 위한 독립형 1310 포트)

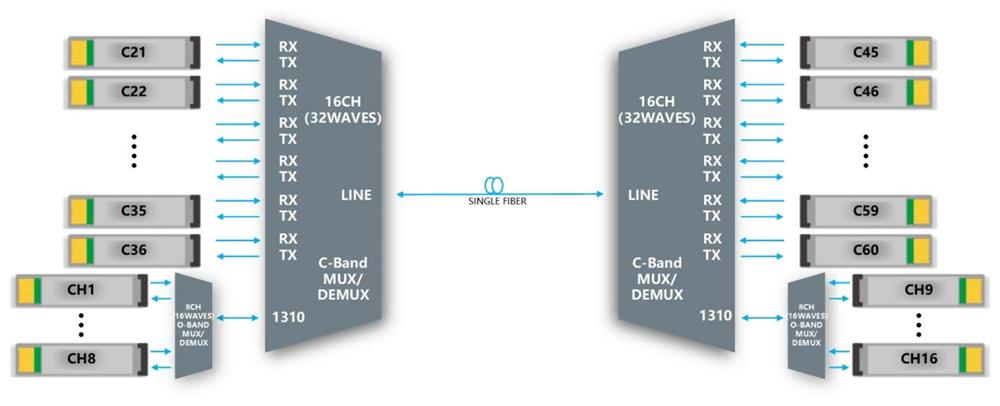

(단일 광섬유 적용 다이어그램, 확장을 위한 독립형 1310 포트)
시나리오 2: 독립적인 1310nm 포트 없이 C-밴드 WDM에서 O-밴드 서비스 확장
위상 구조 및 기술 원리

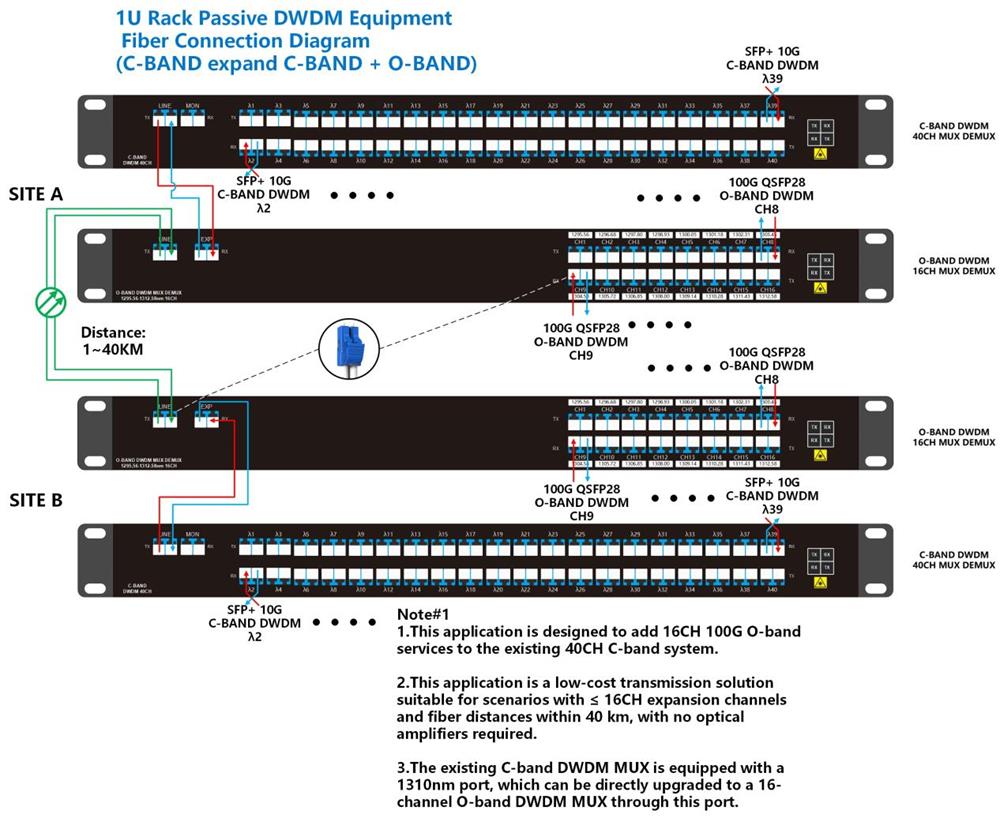

이 시나리오는 독립적인 1310nm 포트가 예약되지 않은 기존 C-밴드 WDM 장비(예: 40채널 DWDM MUX/DEMUX)에 적용됩니다. 기존 C-밴드 서비스는 O-밴드 WDM 장비의 EXP 포트를 통해 전송되어 동일한 광섬유를 통한 확장 및 동시 전송이 가능합니다. 이 시나리오는 C-밴드 WDM 장비에서 간단한 광 점퍼 작업을 필요로 하며, 서비스 중단이 단기적으로 발생할 수 있습니다. 구체적인 연결 방식은 위 그림을 참조하십시오.
-
배포 연결:
각 종단 사이트에 O-밴드 WDM 장치를 하나씩 설치하고, 기존 C-밴드 WDM 장치와 동일한 랙에 배치합니다. 이때 기존 서비스를 일시적으로 중단하고, 이중 코어 메인 케이블을 C-밴드 장치의 LINE 포트에서 O-밴드 장치의 LINE 포트로 다시 연결합니다. 이후 이중 코어 광섬유 케이블을 사용하여 C-밴드 장치의 LINE 포트와 O-밴드 장치의 EXP 포트를 연결하면 기존 C-밴드 서비스를 다시 제공할 수 있습니다.
-
서비스 접근 권한:
QSFP28 100G O-밴드 트랜시버를 O-밴드 WDM 장치의 해당 채널 포트와 동일한 파장으로 연결하여 원활한 용량 확장을 구현하십시오.
-
핵심 기술:
내장된 1310nm 부품은 추가적인 광-전기 변환 없이 O-밴드 서비스를 원활하게 확장할 수 있도록 지원하여 기존 투자를 보호합니다. 1~40km 이내에서 중계기 없이 전송이 가능하여 캠퍼스 네트워크와 같은 중단거리 환경에 적합합니다. C-밴드와 O-밴드 서비스는 서로 다른 파장 대역을 사용하여 물리적으로 분리되어 상호 간섭이 없으므로 서비스 안정성을 보장합니다.
-
솔루션 특징:
뛰어난 다용성, 통제 가능한 비용, 유연한 확장성, 안정적이고 신뢰할 수 있는 성능, 그리고 단기적인 서비스 중단 방지 기능을 제공합니다.

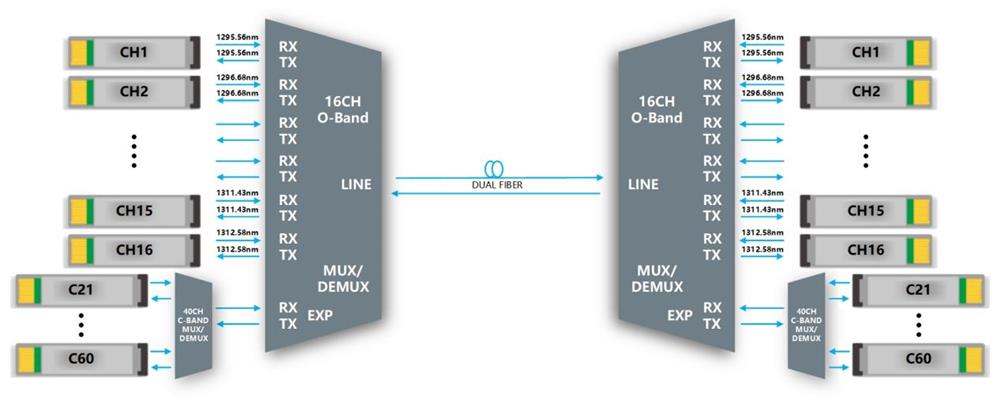

(듀얼 파이버 적용 다이어그램, EXP 포트를 통해 확장 가능)

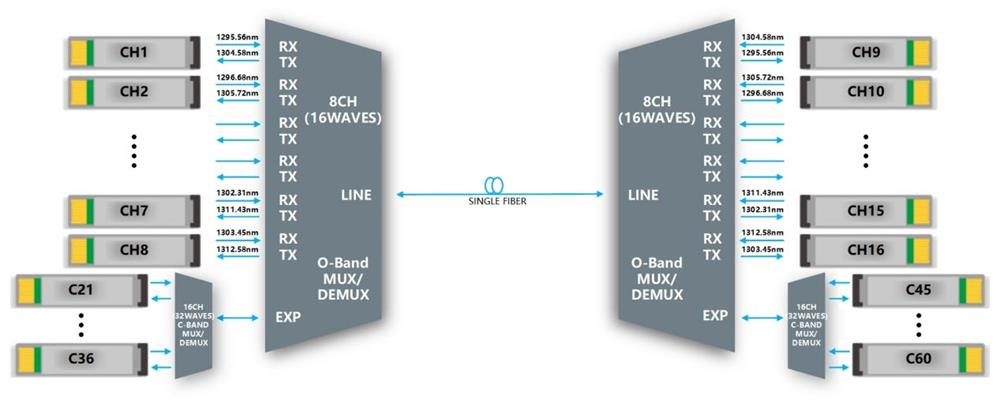

(단일 광섬유 적용 다이어그램, EXP 포트를 통해 확장 가능)
기술 비교
|
|
1310nm 포트를 포함한 확장 솔루션
|
1310nm 포트가 없는 확장 솔루션
|
|
종속 조건
|
기존 C-밴드 장비에 독립적인 1310nm 포트가 장착되어 있어야 합니다.
|
특정 포트에 대한 종속성이 없으며 표준 C-밴드 장비와 호환됩니다.
|
|
배포 복잡성
|
낮은 부하, 1310nm 포트와 O-밴드 장비 간의 도킹만 필요함
|
낮은 비용으로, 간단한 작업과 기존 광섬유 연결 모드 변경만 필요합니다.
|
|
서비스 호환성
|
기존 C-밴드 서비스와 호환되며, O-밴드 서비스를 추가하고 서비스 중단 없이 이용할 수 있습니다.
|
기존 C-밴드 서비스와 호환되며, O-밴드 서비스를 추가하고, 단기적인 서비스 중단을 방지합니다.
|
|
전송 거리
|
1~40km (중계기 없음)
|
1~40km (중계기 없음)
|
|
비용
|
상대적으로 저렴하며 추가 부품이 필요하지 않습니다.
|
낮음, 1310nm 부품 추가 필요
|
|
적용 가능한 시나리오
|
기존 WDM에 독립적인 1310nm 포트가 있고 빠른 확장이 필요한 시나리오
|
기존 WDM에 독립적인 1310nm 포트가 없고 장비의 다용성을 추구하는 시나리오
|
주문 정보
|
제품 모델
|
매개변수 사양
|
|
ODMD16-1U01-31-E
|
DWDM 멀티플렉서/디멀티플렉서 16채널 (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), 이중 광섬유, LC/UPC, EXP 포트, 1U 랙
|
|
ODMD16-1U01-1310
|
DWDM 멀티플렉서/디멀티플렉서 16채널 (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), 이중 광섬유, LC/UPC, 1U 랙
|
|
1U02-2LGX
|
19인치 1U 랙 (LGX 플러그인 박스용 슬롯 2개 포함), 440*230*44mm
|
|
OMD16-LGX01-1310A
|
O-밴드 DWDM 멀티플렉서/디멀티플렉서 8채널 16파장 수신(1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm)
TX ( 1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm ), 단일 광섬유, LC/UPC, LGX 박스, A면
|
|
ODD16-LGX01-1310B
|
O-밴드 DWDM 멀티플렉서/디멀티플렉서 8채널 16파장 수신(1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm)
TX( 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm ), 단일 광섬유, LC/UPC, LGX 박스, B면
|
|
ODMD8-LGX01-1310L
|
DWDM MUX DEMUX 8채널 (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45nm), 이중 광섬유, LC/UPC, LGX 박스
|
|
ODMD8-LGX01-1310H
|
DWDM MUX DEMUX 8채널 (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58nm), 이중 광섬유, LC/UPC, LGX 박스
|
|
OMD8-1U01-1310A
|
DWDM 멀티플렉서/디멀티플렉서 4채널 8파장 수신(1304.58/1306.85/1309.14/1311.43nm)
TX (1305.72/1308.00/1310.28/1312.58nm), 단일 광섬유, LC/UPC, 1U 랙 측면 A
|
|
ODD8-1U01-1310B
|
DWDM 멀티플렉서/디멀티플렉서 4채널 8파장 수신(1305.72/1308.00/1310.28/1312.58nm)
TX (1304.58/1306.85/1309.14/1311.43nm), 단일 광섬유, LC/UPC, 1U 랙 측면 B
|
|
ODMD4-LGX01-1310L
|
DWDM MUX DEMUX 4채널 (1295.56/1300.05/1303.58/1309.14), 이중 광섬유, LC/UPC, LGX 박스
|
|
RQ-100GDO10-XXX
|
100G QSFP28 O-밴드 DWDM 10KM SM LC DDM
|
|
RQ-100GDO25-XXX
|
100G QSFP28 O-밴드 DWDM 25KM SM LC DDM
|
|
RQ-100GDO40-XXX
|
100G QSFP28 O-밴드 DWDM 40KM SM LC DDM
|
|
RQ-100GDO60-XXX
|
100G QSFP28 O-밴드 DWDM 60KM SM LC DDM
(내장형 SOA)
|
결론
위의 두 가지 확장 시나리오는 모두 O-밴드와 C-밴드를 동일한 광섬유를 통해 동시 전송하는 수동 DWDM 기술을 기반으로 합니다. 핵심 장점은 백본 광섬유를 추가하지 않고도 간편한 구축으로 네트워크 용량을 원활하게 확장할 수 있어 저비용 고효율 확장이 가능하다는 점입니다. 실제 엔지니어링 적용에서는 기존 네트워크 장비 현황, 새로운 서비스 요구 사항, 전송 거리 및 예산 등을 고려하여 네트워크 용량 확장 및 투자 효과를 극대화할 수 있도록 최적의 확장 솔루션을 유연하게 선택해야 합니다.
